簡述專業可視指揮調度變革電力應急管理
劉志強 2010/03/22
今年2月份，國家發改委下發了關于做好2009年電力運行工作的通知，要求各地電力運行主管部門和電力企業進一步加強電力運行調節，及時解決運行中的各種矛盾和問題，為經濟平穩較快發展提供良好的電力保障環境。
其中，特別提到要細化落實電力應急措施和方案，尤其是要做好煤電油運應急預案和大面積停電事故應急預案。這里面就涉及到一個核心的問題：如何真正做好應急管理？針對這個問題，全國電力系統在技術層面應該說已經有了很豐富的積累，其中最重要的就體現在指揮調度系統。電力指揮調度系統的建設和完善在電力應急管理中發揮了非常重要的作用。
但是，傳統的電力指揮調度系統主要基于電話交換技術，實現的是純語音的調度。而隨著電力系統對應急管理效率、應用管理范圍等方面需求的不斷提升，這種只聞其聲、不見其人的調度方式正在逐步走下舞臺，取而代之的則是基于現代多媒體信息技術的可視指揮調度系統。
由于可視指揮調度系統具備直觀、高效且調度范圍廣等特點，因此一經面世就受到了廣泛的關注。但是，目前的可視指揮調度系統大多基于兩種模式構建，一個是基于視頻會(huì )議，一個是基于視頻監控，這兩種模式由于從根本上來說都不是以指揮調度為核心去設計的，在實際應用中還存在很多問題。
專業可視指揮調度
為此，科達（KEDACOM）在今年初推出了一套完全基于指揮調度層面設計的專業可視指揮調度系統——VCS可視指揮調度系統。該系統以可視調度、應急指揮為核心，同時集成多方視頻會(huì )議、遠程監控、圖像傳輸等多項業務，可為電力系統提供一體化的可視應急管理解決方案。

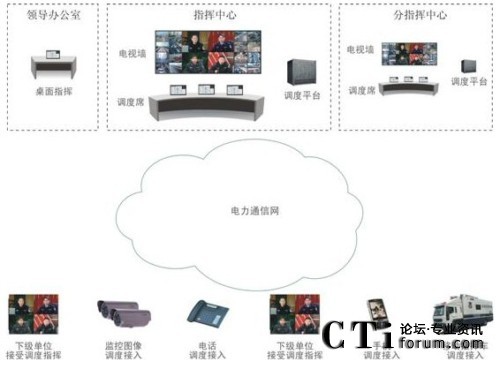

整個系統由調度平臺、調度席、電視墻、錄像、網管及各種形式的調度終端組成。調度終端位于所有可接受遠程調度或遠程指揮的遠端點，類型包括視頻會(huì )議終端、視頻監控終端、電話、手機等。視頻會(huì )議終端主要位于接受指揮調度的下級電力單位內或移動指揮車上，可與調度中心進行雙向可視交流。視頻監控終端主要位于各變電站、輸電線路以及移動指揮車這些部位，用于提供現場監控圖像的調度接入。電話和手機則用于個人純語音調度接入。

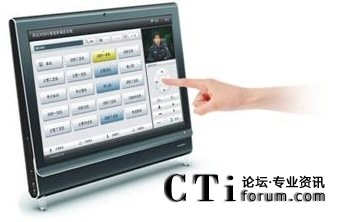

指揮中心、分指揮中心或領導桌面都可以對上述遠端資源進行統一調度和統一指揮，無論點對點或點對多點，遠端圖像瞬息之間即可傳到調度中心的大屏或PC顯示設備上，一覽無余。可通過分級分組以及設置預案方便調度操作。在調度過程中，可實現強插、強拆、熱鍵呼叫、呼叫轉移、轉接、錄像回放、短消息單發群發等專業的指揮調度功能。上述所有操作都基于觸摸調度屏，可基于簡潔直觀的界面實現一鍵直呼，也可通過語音識別直接呼叫對方名稱進行更便捷的調度指揮。
除了指揮調度，該系統也可進行視頻會(huì )議和視頻監控業務。基于視頻會(huì )議業務，各個調度指揮中心之間、各個雙向可視調度點之間都可隨時進行點對點或多點會(huì )議，實現遠程可視交流和溝通。而基于視頻監控業務，可隨時瀏覽調用遠程實時監控圖像以及點播監控錄像，并可在多個調度指揮中心之間傳輸監控圖像。
可視化安全在線管理
在科達可視指揮調度系統中，可融合科達網絡(luò )視頻監控系統實現可視化的電力安全在線預警管理。這里提到的電力安全在線管理主要指的是電力基礎設施的安全在線管理，包括無人值守變電站、輸電線路等。

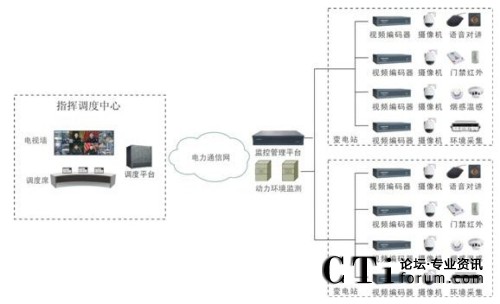

變電站是電網的樞紐，也是電力安全管理的重要對象。通過視頻監控建設無人值守變電站，能夠幫助電力部門有效節約人力資源，提高安全管理效率。科達網絡(luò )視頻監控系統可以提供全網絡(luò )化的無人值守變電站解決方案，接入科達可視指揮調度系統，則可實現可視化的變電站安全在線預警與管理：在各變電站設置監控點，在調度中心設立監控中心，調度人員可及時掌握各變電站的圖像、聲音以及環境動力參數等信息，在出現問題時可快速指揮調度進行應急處理。
每個變電站根據需要監控的對象數量以及需要完成的功能進行監控點的規劃部署。每個監控點以視頻編碼器為核心，通過視頻接口和控制接口接入模擬攝像機，通過報警接口接入相應的門磁、紅外、煙感、溫感等報警設備，通過音頻輸入輸出接口連接拾音器、擴音器等音頻設備。
攝像機用于采集變電站內外部監控場所圖像，包括大門、周界、機房以及變電設施等。門禁系統部署在變電站大門，可對內部員工出入進行登記，當有人非法入侵時能夠發出告警信號。煙感、溫感設備主要檢測內部環境溫度和煙塵，預防火災發生，當有警情時能夠及時發出告警信號。紅外對射報警器主要部署在變電站周遭圍墻等處，當有人翻越圍墻進入到站內時，就會(huì )隔斷紅外線觸發告警。這些告警裝置通過報警監控與視頻編碼器相連，發生告警時可通過管理平臺進行相應的聯動，在調度中心實現聲光電報警、圖像切換以及錄像控制。
拾音器和擴音器為音頻對講設備，可以通過視頻編碼器音頻輸入輸出接口接入監控系統，實現調度中心管理人員和監控現場人員的語音對講，從而實現調度中心對監控點的遠程調度。同時，該功能也可以實現變電站設備的遠程維護指導，從而縮短問題解決時間，減少人力、時間以及費用成本。
此外，監控管理平臺也可以與現有的變電站動力環境監測系統融合，環境監測系統采集到現場變壓器、線路、刀閘、斷路器、儀表等設備運行故障以及現場電壓、電流、溫度等運行環境異常，均可觸發視頻監控系統聯動，在調度中心進行聲光電報警、圖像切換以及錄像控制。
輸電線路的在線安全管理與上述變電站情況類似，通過部署網絡(luò )視頻監控系統實現輸電線路的全程監控，包括高壓電塔周?chē)慕ㄖ䴓?shù)木環境、山火雷電自然災害、導線覆冰、導線異物懸掛、線路危險點等圖像信息都可以實時上傳到調度中心，實現集中安全監測和管理。
現場可視化管理
科達可視指揮調度系統可以通過移動視頻的調度接入實現現場可視化應急管理，從而提高現場處理效率，提升現場應急反應能力，最大限度降低災害損失。現場移動視頻的部署可以采用移動通信車、人員背覆等方式。終端設備可以采用視頻會(huì )議終端，也可以采用視頻監控終端。信號的傳輸基于2G或3G移動網絡(luò )。
以視頻監控終端為例，通過部署支持2G或3G的科達無線視頻編碼器，無論是車載還是背覆，事故現場圖像、聲音都可以實時上傳到指揮調度中心，利用編碼器的語音對講功能，指揮調度中心還可以與現場人員進行實時通話，對現場人員進行遠程指揮和指導。
在有3G網絡(luò )覆蓋的地方，由于傳輸帶寬高，通常首選3G無線視頻編碼器，可清晰流暢的上傳全幀率現場視頻。根據3G網絡(luò )類型，科達提供的3G無線視頻編碼器也分為CDMA2000 1X EvDo、WCDMA、TD-SCDMA多種不同的型號。
在只有2G網絡(luò )的地方，可選擇2G無線視頻編碼器，由于傳輸帶寬有限，通常可上傳5～16幀/秒的實時視頻。根據2G網絡(luò )，該系列視頻編碼器可分為CDMA 1X和EDGE/GPRS兩類。
結束語
近年來，我國電力系統應急管理工作已經取得了明顯的成效，電力應急管理體系正在變得越來越完善，而科達VCS專業可視指揮調度系統的推出將從技術層面變革現有的電力應急管理工作，進一步提升電力應急管理的效率，降低電力應急管理的成本，無論是在事故應急指揮調度、安全在線預警管理還是在現場調度管理上，都將發揮巨大作用。
