基于linux的內外網郵件路由方案

2004/10/21

一、 問題的提出
　　許多單位都有2個網：內部網和外部網。內部網主要用于辦公自動化，還有人、財、物、產、供、銷等環節的應用管理系統。外部網主要用于收發電子郵件、企業網站、信息發布、信息收集、資料檢索等。一般內部網辦公有一套郵件系統，如lotus或exchange, 用于員工之間互發郵件；外部網有一套郵件系統，掛在企業網站上，用于對外的溝通和交流。有些上一定規模的企業還有自己的專網，與分公司和各地辦事處連接。這樣，就造成了一個企業多套郵件系統并存的現象。
　　企業內部郵件系統如何路由？?jì)炔苦]件系統如何與外部郵件系統進行數據交換？面對企業對電子郵件系統依賴越來越強的今天，這是許多企業信息主管面臨的迫切需要解決的問題。
春笛公司在長期的電子郵件系統綜合實施過程中，總結了一些典型的應用，現加以總結，以備廣大的用戶按圖索驥。

二、 幾種典型的路由方案設計

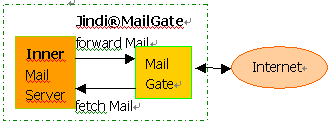

1. 一臺內部郵件服務器+郵件網關

　　這種方案一般比較適合10人左右的中小企業。內部局域網架設一臺郵件服務器，實現內部郵件收發；同時，在共享上網服務器（一般是PPP/ISDN/ADSL撥號服務器）安裝網關軟件，定時發送外部郵件，同時收取外部郵件進行本地分發。網關軟件有通用網關軟件，如WinGate, WinRoute, WinProxy, 一般可以實現 http/ftp/smtp/pop3協議的應用層代理；還有專門的郵件　　網關軟件如Mdaemon, FetchMail, MailGate等，除了完成內外部郵件交換外，還有郵件監控、郵件過濾等功能。Jindi?MailAgent 是一款將MailServer和 MailGate合二為一郵件代理，擁有郵件服務器和郵件網關的所有功能，同時還可以實現郵件監控等功能。

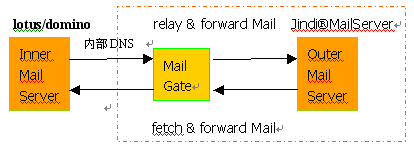

2. 一臺內部郵件服務器+一臺外部郵件服務器+一臺郵件網關

　　這種方案在有一定規模的企業比較典型，內部網為L(cháng)otus/domino或Exchange的群件系統，為內部用戶提供smtp, pop3 服務，一般為內部IP地址和內部帳戶，不具有直接發送外部郵件的功能。如果要發送外部郵件，需要配置smtp connector 或smtp-link 等模塊，相當于上圖的MailGate模塊。同時需要更改原有lotus/domino 或Exchange 的配置文件。
　　如果選用Jindi?Mail作為外部郵件服務器，可以在同一臺外部郵件服務器上配置可選的MailGate模塊，該模塊可以將指定域用戶的郵件進行定向投遞，而不依賴DNS的配置。內部郵件通過內部DNS在郵件網關處進行存儲轉發到外部。
　　采用這種方案不需要對原有的lotus/domino系統做任何改動，也不需要對內部帳號做任何調整，只需要在郵件網關處做內外部郵件帳號的映射即可。
　　Jindi?MailGate是Jindi?MailServer的可選模塊，除具有內外部郵件服務器的數據進行交換外，還有郵件過濾、郵件監控、根據郵件頭（MailHeader）進行特定處理等功能。

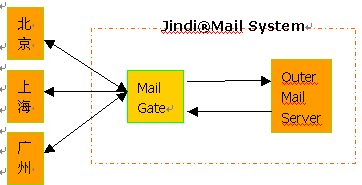

3. 多臺內部郵件服務器+一臺外部郵件服務器+一臺郵件網關

　　如果企業在各地有分公司或辦事處，但只有一個互聯網出口，則郵件系統的架構如上圖所示。
i. 內部郵件郵件系統之間的路由可以通過設置不同的內部二級域名，通過內部DNS解析實現；
ii. 內部發給外部的郵件統一發給郵件網關MailGate, 郵件網關再轉發給外部郵件服務器，外部郵件服務器根據外部DNS投遞到收件人服務器；
iii. 接收外部郵件時，先由郵件網關統一收取，然后再根據各地的二級域名不同進行內部二次投遞。

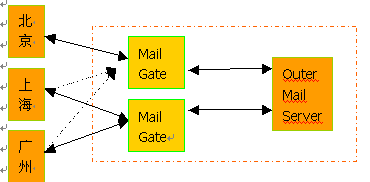

4. 多臺內部郵件服務器+多臺郵件網關

　　如果一個集團公司在各地的分公司或分支機構有多個互聯網出口，可以采用這種方案。如圖所示：
1． 正常工作時北京的內部郵件服務器通過Mail Gate 1與外部郵件服務器通訊，上海、廣州通過 Mail Gate 2與外部郵件服務器通訊；
2． 當郵件網關Mail Gate 2出現異常時，內部郵件服務器通過Mail Gate 1與外部通訊；
3． 這種方式配置靈活，可以根據節點數、數據流量靈活配置。

三、 實際應用案例

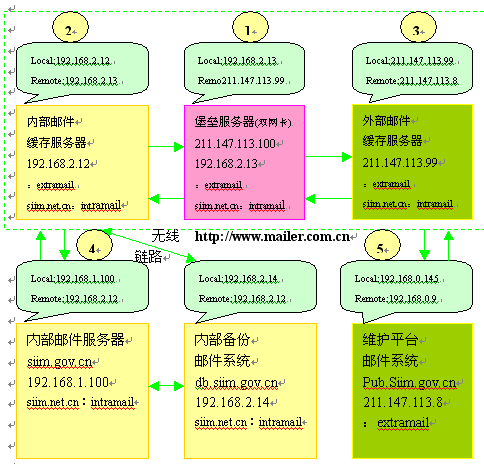

1．內外網物理隔離郵件路由方案示意圖

2． 郵件路由路徑：
接收郵件: A(A’) B C D
外發郵件：E F C H
3． 方案特點：
a) 安全、可靠
網卡軟開關硬件隔離；網絡(luò )層隔離；應用層安全驗證
b) 郵件交換效率高
基于Ethernet 的通訊，10M-100M/s
c) 分布式架構，擴展性強
郵件路由表可以隨時修改，可以隨時增刪隔離區緩沖服務器。
d) 完全自動運行，無需人工干預，減少人為失誤。
系統定時器定時觸發郵件路由轉發程序，無需人工干預。
e) 數據同步周期、頻率可根據需要和郵件數據量大小隨時更改。
提供了更為方便、靈活的選擇。
f) 與郵件系統監控程序配合使用，可以在線監控郵件數據流量，隨時掌握系統運行狀況。
g) 預留郵件過濾程序、病毒掃描程序調用接口，可以實現系統級的垃圾郵件過濾和病毒掃描 。

四、 結論
　　上述四種架構基本上能滿足從中小企業到大中型國有企業對電子郵件辦公的要求。但在實際應用過程中，每個企業都有自己的特殊情況，沒有最適合您的產品，只有最適合您的方案。春笛公司憑借在大容量分布式郵件系統多年的經驗積累，可以度身定制穩定可靠、互通互發的企業內外部郵件系統方案。

詳細方案介紹，請登陸 www.mailer.com.cn , 或發郵件: service@mailer.com.cn
