思科公司為Woodside Petroleum搭建智能融合網絡
2004/12/15
Woodside Petroleum將其總部遷移到一座新辦公樓，采用了基于Cisco Catalyst 6500系列交換機的業務就緒園區和數據中心網絡，實現了融合聯網和一個整合式、智能數據中心基礎設施。
背景
坐落于西澳大利亞的Woodside Petroleum有限公司是一家居領先地位的自然資源公司，作為成功的石油和天然氣勘探商、開發商和生產商，其國際聲譽蒸蒸日上。Woodside不僅在澳大利亞，而且在國際能源舞臺上也扮演著重要角色。20世紀70年代初，在西澳大利亞荒蕪的Pibara地區距Dampier海岸約130公里的地方，North
Rankin、Goodwyn和Angel天然氣田的發現為公司的成功奠定了基礎。這些氣田最終促成了澳大利亞最大型的能源開發活動--西北大陸架探險。西北大陸架的液態天然氣不僅可供給西澳大利亞，還行銷到世界各地。
Woodside數據中心位于珀斯總部，擁有150臺服務器.其中，約60%運行著Windows版本，另外40%則基于UNIX。它最關鍵的應用是專用地球物理應用，用于管理Woodside勘探、開采和生產。該應用存放著通過測試井打鉆而生成的許多三維圖像。數據中心還處理SAP、電子郵件和人力資源等其他應用。
不久前，數據中心還像Woodside網絡其他部分一樣，擁有若干家供應商的單點產品。其WAN連接采用思科路由器，LAN主要是基于Cabletron交換解決方案，安全產品源于Checkpoint，電話由愛立信負責提供，虛擬專用網（VPN）來自于Aventail，無線網絡源于Oronoco，而存儲解決方案則是Brocade
Storage Products的產品。
挑戰
Woodside的員工分別位于珀斯中心商業區的6幢辦公樓中，因而實現順暢通信和有效地開展商務活動成了一項難題。為合并員工、提高業務效率、降低運營成本，2001年Woodside著手設計和構建新的總部大樓。六個工作地點合并為一是整個遷移計劃的一部分，為此公司決定在新大樓中構建全新的網絡。公司希望通過更有效、更簡化的運營和管理，使投資能夠帶來較低的擁有成本和更高的可靠性。
"該項目的價值極為重要。公司的發展以及項目和地點的多樣性要求我們的數據中心能夠容納大量關鍵數據."Woodside Petroleum信息技術經理Ralph
Alexander說。
雖然需要重新設計包括數據中心在內的網絡，Woodside主要關注的還是向網絡融合，尤其是向IP電話的遷移。公司需要在新總部安裝2000部IP電話，并希望將視頻功能從房間式的電視會議轉向桌面電視會議。
對新數據中心的初始要求是部署一個業務就緒基礎設施，保留其現有應用環境，實現建筑物間的無故障遷移。Woodside還希望利用更大型的10千兆位以太網核心，優化應用的可用性和網絡性能，并強化其存儲網絡，以便為災難恢復提供夜間備份功能，與此同時提供足夠的安全保護。IT部門需要一種靈活、可擴展的基礎設施，以支持未來的功能和發展，并在以前的數據中心解決方案的基礎上降低總體擁有成本。
選擇思科的原因
思科是能夠提供配備Woodside所需所有部件的業務就緒系統的唯一一家網絡供應商。思科向世人證實了集成端到端網絡設計的價值，網絡各層的共同運行極大地提高了其固有的靈活性和智能，提供了持續、可預測和可靠的服務。Woodside了解了思科路由器在WAN邊緣表現出的卓越性能，并對思科產品的可靠性及Cisco
IOSò軟件的實力深信不疑。
"我們對思科產品的使用體驗始終很好。其設備極其可靠，我們希望這一全新思科網絡將能夠提高總體永續性。在我們的決策中有一個重要因素，那就是可從思科TAC〔技術支持中心〕獲得持續的支持."Alexander說。
思科以Cisco Catalyst 6500系列交換機為基礎，為其LAN和數據中心提供了設計建議。它也對混合Catalyst交換機設計模式進行了評估，但是根據Woodside對安全和高可用性的需求，最終還是確定了在解決方案中僅使用Cisco
Catalyst 6500系列交換機，可實現最低成本、最高靈活性。"Catalyst 6500提供了所有的優勢，包括服務質量、安全、冗余等我們運行安全、高質量網絡所需的一切"，Woodside的通信分析師Craig
Simpson說。
此解決方案為Woodside提供了下列功能：
- 可擴展性--模塊化平臺使Woodside可隨著公司發展而添加線卡，虛擬LAN（VLAN）分段則可逐個應用地進行管理
- 高可用性--雙Cisco Catalyst 6500系列Supervisor Engine 720、冗余鏈路和軟件特性，實現了快速故障恢復
"該項目的價值極為重要。公司的發展以及項目和地點的多樣性要求我們的數據中心能夠容納大量關鍵數據。"
--Woodside Petroleum信息技術經理 Ralph Alexander
- 集成服務--特制模塊實現了智能網絡服務與基礎設施的緊密匹配，服務包括內容交換、安全、管理和虛擬專用網等
- 安全--支持IEEE 802.1x驗證、VLAN分段和高性能、集成安全模塊，如防火墻服務模塊（FWSM）
- 10千兆位以太網--用于核心到遠程存儲設施的高性能交換
- 高交換端口密度--使用靈活的10/100/1000以太網線卡，進行服務器集群匯聚
- 投資保護--可以根據不斷變化的需求進行調整的、靈活的模塊化平臺
- 互操作性--可與存儲網絡交換機，如Cisco MDS 9500多層導向器交換機互操作
- 降低擁有成本--憑借集中的自動化CiscoWorks工具，實現網絡融合和其他優勢
端到端Cisco Catalyst 6500系列設計為思科IP電話和Cisco Aironetò無線LAN（WLAN）接入點提供了饋線電源，此外，簡化的備件降低了開支，還為客戶支持提供了單點聯絡功能。集成端到端設計允許IT團隊僅僅使用一個網絡操作系統--Cisco
IOS軟件，無需再管理從前網絡中七家供應商的七個操作系統間的互操作問題。將數據、話音和視頻功能融入單一基礎設施，與管理多個獨立網絡相比，節約了資金，尤其是海外鉆井平臺的長話費。不僅如此，它還節約了重要的安裝空間和電源，降低了運營成本。
解決方案
全新數據中心網絡配備有雙Catalyst 6513系列交換機，帶雙Supervisor Engine 720模塊、雙電源，以及10/100/1000和10千兆位以太網混合接口。每臺服務器都連接到這兩臺交換機，以實現冗余。負責保護數據中心的是帶集成FWSM的交換機，IP安全（IPSec）VPN服務模塊（VSM）則提供了數據中心應用和鉆井平臺等遠程地點間的安全連接。
數據中心和遠程災難恢復地點間的雙10千兆位以太網鏈路提供了高帶寬存儲網絡。災難恢復地點擁有一臺Cisco Catalyst 6513交換機，帶雙Supervisor
Engine 720模塊、雙電源和光纖通道接口模塊。在連接的兩端，Cisco MDS 9509多層導向器交換機利用思科虛擬存儲局域網（VSAN）技術管理存儲集群。集群間的通信采用了IP光纖通道（FCIP），以確保簡便性和可靠性。目前，整個數據中心每周備份一次，夜間采用增量備份。

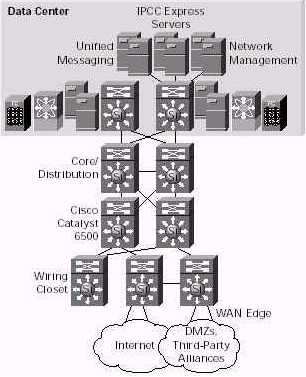

圖1 Woodside Petroleum數據中心網絡
數據中心 IPCC Express服務器
統一信息處理 網絡管理
核心/分發層
布線室 WAN邊緣
互聯網 DMZ，第三方聯盟
整個網絡利用CiscoWorks工具管理，與需要分別管理七家供應商解決方案的從前網絡相比，是一種更為簡化的解決方案。Woodside可以使用CiscoWorks的自動配置功能，
向許多Cisco Catalyst 6500交換機分發軟件鏡像和配置更新，同時先進的排障和監控工具則使其可以快速識別和解決問題。
成效和下一步
Woodside希望其業務就緒思科數據中心網絡能夠提供更高的穩定性和永續性，系統管理較從前的多供應商網絡更為簡化，并提高了IT員工的生產效率。"作出使用Catalyst
6500系列產品的決策，其中一個主要原因是從消除風險的角度考慮"，Alexander說，"此平臺的簡易性、較少的交換機數量、更少的備件，對于決策過程無疑都是至關重要的。"這些因素也導致了擁有成本的降低。憑借單一供應商解決方案，Woodside還可以更快地解決問題，而非在若干家供應商間不斷協調。
2004年初，Woodside搬入了新辦公樓。雖然IT員工開始時關注的是思科IP電話的部署和電視會議網關，但是，公司已為數據中心網絡奠定了堅實的基礎，這是因為已安裝了Cisco
Catalyst 6500系列平臺，其遠程存儲網絡也為快速災難恢復做好了準備。Woodside的交換功能使其可以直接向數據中心添加集成功能，而無需增添機架空間。公司正在考慮使用入侵檢測系統模塊（IDSM-2）使數據中心更加安全。
Woodside希望其業務就緒思科數據中心網絡能夠保護資源、優化業務能力，并支持容量和收入的發展。該網絡提供了更高的業務永續性，其靈活性也加速了技術的調整能力，為能源領域動態的業務特點提供了更好的支持。
Cisco公司供稿 CTI論壇編輯
