■ 介 紹
本文介紹Windows*操作系統下使用5.1.1發布版本特征包1，具有Dialogic® Dialogic®
或者 Dialogic® NetStructure™ 板卡的Amtelco多機箱互聯卡的使用方法和基本的建立過程。
本文提供了一起使用Amtelco和Dialogic板卡的步驟，開發商需要擴展這些概念以滿足特定解決方案的特定需要。而且，本文沒有討論多機箱之間的通信，而這是特定解決方案所需要的。
需要注意的是本文中討論的服務器是指至少一個Amtelco和Dialogic板卡，一個系統是指使用Amtelco光纖環路連接的一組服務器。
■ 問 題
基于Windows操作系統的Dialogic® 系統5.1.1發布版本特征包1軟件允許通過CT總線多個板卡共享資源。然而，Dialogic卻沒有提供跨服務器共享CT總線的機制，實現這種功能需要一種可以跨服務器進行CT總線連接。其中一個可行的解決方案是使用Amtelco
XDS*系列多機箱互聯卡。當然也可能有其他的選擇，但是目前沒有艱苦的開發工作的前提下，很少有能提供這種功能的產品。Amtelco產品是價格較低而且性能良好的產品。
多機箱互聯卡使用一個光纖環路共享CT總線，這樣允許多個機箱功能如一，從而可以增加密度，共享各種資源。
Amtelco和Dialogic板卡的安裝步驟，請參考您產品附帶的安裝說明書。
■ 系統配置
該配置由兩個服務器組成，其中一個配置成主機，另外一個配置成客戶機。主機通過光纖環路為整個系統提供時鐘，客戶機則通過光纖環路得到時鐘。對于主機服務器，Amtelco卡需要在Dialogic®
Dialogic® 配置管理器（DCM）中配置成為CT總線時鐘客戶端，對于客戶端系統，需要在DCM中配置成為CT總線的主控端。
■ 板卡安裝
開始安裝板卡之前需要參考每個板卡的安裝手冊，注意：在PCI系統中，所有的Dialogic和Amtelco卡需要用一個CT總線連接起來。板卡之間的連接失敗將導致板卡之間沒有通信聯系，這種問題不會(huì )在CompactPCI*平臺中產生，因為CT總線是背板的一部分，而不是一個額外的線纜。

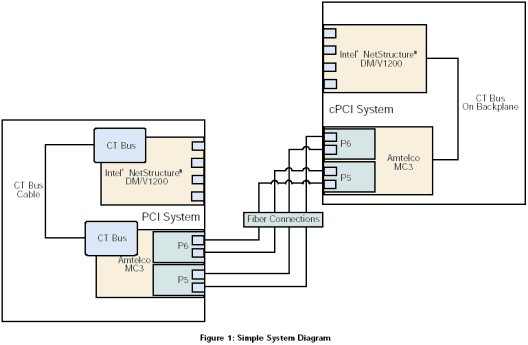

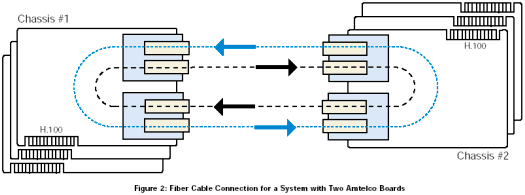

所有系統中的服務器都已經配置完成后，Amtelco卡使用標準帶有SC連接器的光纖互聯。在只有兩個服務器的系統中，光纜連接如圖2所示。為了能增加服務器的數量，斷開P5－P6線纜對，從機箱1的P5到新聯入的機箱的P6插入新機器，從新機器的P5到機箱2的P6進行連接，系統之間可以相距2000米。
■ 使用DCM配置CT總線
配置Dialogic板卡
啟動Dialogic Dialogic配置管理器（DCM），根據每一個板卡的說明書配置Dialogic板卡。
配置Amtelco板卡
在DCM中，從激活菜單中選擇添加設備，顯示下列對話框。

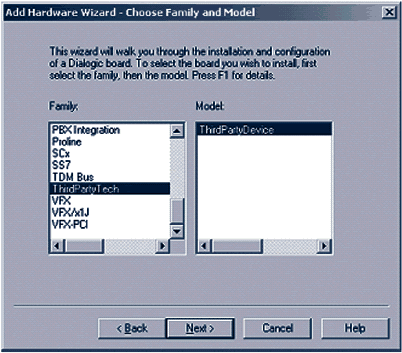

選擇產品系列中選擇第三方，在模型清單中選擇第三方設備，然后單擊下一步。

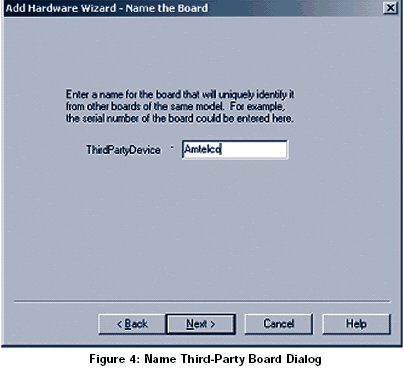

然后，鍵入需要配置的設備名稱（例如：Amtelco），然后單擊下一步。

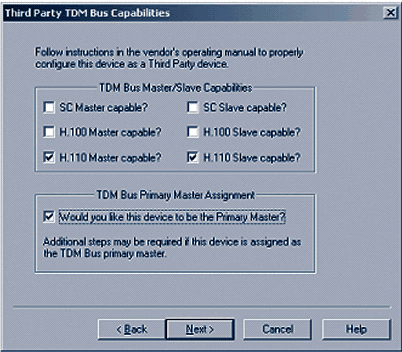

現在需要選擇合適的TDM總線的功能，對合適的類型（對于PCI，選擇H.100，對于CompactPCI，選擇H.110），您需要選擇主選項和客戶端選項。如果該設備將要為CT總線（客戶端服務器）提供主時鐘，選中TDM總線主控制選項，然后單擊下一步。圖5顯示的是CompactPCI服務器在系統中配置為客戶端服務器的選擇。

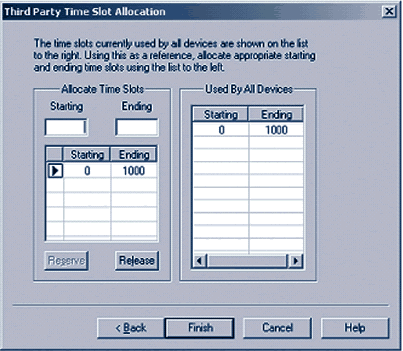

圖6中的對話框為Amtelco卡使用而保留的時隙。可以保留的范圍是0－4095，DCM可以判斷可以提供給Dialogic板卡的時隙，如果為Amtelco保留太多的時隙，留下很少的時隙用于安裝Dialogic板卡，Dialogic軟件將不能完成啟動。
在一個應用中可以使用NCM API動態分配時隙，本文檔規定鍵入0為最小值，鍵入1000為最大值。然后點擊保留，時隙范圍便顯示在清單中了。
注意：您需要滿足Amtelco板卡的時隙要求，例如，如果有5個DMN160TEC卡安裝在機箱中，而且每個卡需要480個信道的高密度。這樣對Dialogic板卡需要2400個時隙，這時僅剩下1696個時隙可以為Amtelco所用，必須限制全雙工的數量。因此，如果您需要所有的信道工作在全雙工模式，必須限制為4個DMN160TEC卡，或者限制為1920個時隙。

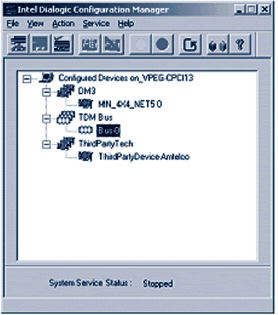

為完成配置，單擊完成。DCM顯示第三方設備，如圖7所示。
■ 配置CT總線的時鐘特性
配置完Amtelco板卡以后，服務器的時鐘信息便已經正確配置了。下面的信息是提供這些設置的參考和驗證。為了能驗證和改變時鐘信息，右鍵單擊RDM總線設備，選擇屬性。
圖8所示為系統中的客戶端服務器配置。Amtelco板卡配置主控方，這樣從光纖環路下來的時鐘發送到CT總線，并可以被服務器中的其他板卡使用。

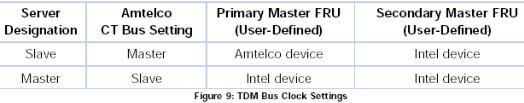

圖9列出了系統中的主控服務器和受控服務器的TDM總線的時鐘設置，
CT總線時鐘故障恢復
時鐘故障恢復是一種時鐘故障或者T－1或者E－1網絡(luò )告警時CT總線的時鐘資源的重新載入機制。
在本文檔的配置描述中，如果主控服務器失敗，CT總線時鐘將由副控服務器上的Amtelco卡的內部晶體震蕩時鐘提供。結果，CT總線上的時鐘便會(huì )導致公共網絡(luò )的不同步，光纖環路丟失。為了能夠恢復光纖環路，重啟主控服務器。如果不行，可以重新配置一個受控服務器為主控服務器，然后重啟。目前，時鐘故障恢復功能只有Dialogic，Dialogic的基于Linux的6.0發布版本可以支持，該版本提供了一個用于動態改變CT總線時鐘配置的運行、維護和管理（OA&M）API。
■ 啟動系統
啟動順序
系統中的服務器啟動順序十分重要。主控服務器由于提供給MC3光纖環路時鐘，必須首先啟動，如果主控服務器沒有啟動，則沒有時鐘，其他系統會(huì )立即使用第二個時鐘主控啟動時鐘故障恢復，一旦系統啟動時鐘故障恢復，應用將得不到光纖環路，因為MC3時鐘沒有和CT總線時鐘同步。
您可以按照任何順序啟動系統，然而，Amtelco卡的光纖環路只有當主控服務器啟動或者運行時才能正常運行。
配置Amtelco板卡
啟動DCM之前，您必須利用Amtelco API執行一個應用配置Amtelco卡，以便為CT總線、光纖環路提供時鐘信息，并且配置Amtelco光纖環路運行模式信息。光纖環路可以工作在擴展模式（4846時隙）和冗余模式（2423時隙）之下。

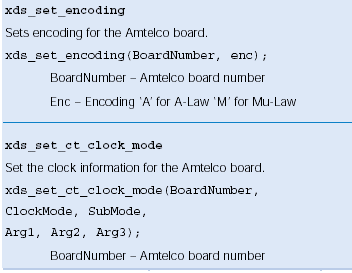

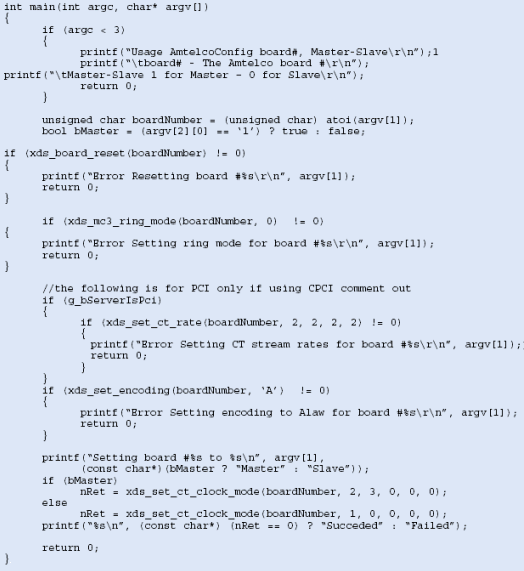

圖10所示為配置Amtelco卡的配置代碼示例，這個應用需要在每一個服務器上運行。

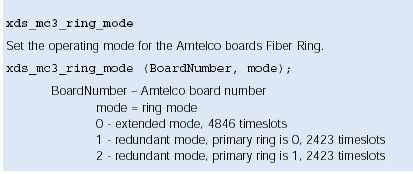

以下是這些配置應用API的詳細描述，完整的描述請參見Amtelco編程手冊。
注意：本文檔沒有沒有涉及全部參數。
■ 啟動系統
啟動Dialogic服務器上的DCM由系統的主控選擇確定，一旦主控服務器運行以后，所有的受控機可以同時啟動。單擊DCM上的綠色按鈕，服務器將試圖為DCM啟動服務，當服務啟動后，DCM的面板指示器依次顯示為綠色。
■ 共享CT總線時隙交叉服務器

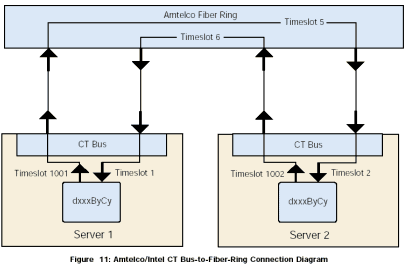

為了能夠共享時隙，將本地服務器上的CT總線連接到Amtelco光纖環路，然后從光纖環路連接到另外一個服務器的本地CT總線。圖11是一個簡單圖示，顯示了一個服務器1上的中間設備(dxxxBxCx)到另外一個服務器2上的中間設備(dxxxBxCx)的連接。
使用xds_mc3_connect、xds_mc3_listen、and xds_h100_listen函數分配由Amtelco卡使用的時隙，xds_mc3_connect在光纖環路和CT總線之間創(chuàng )建一個全雙工連接，所有的參數都可以在A(yíng)mtelco板上得到。CT總線傳輸的參數是Amtelco卡將要傳給CT總線CT的。

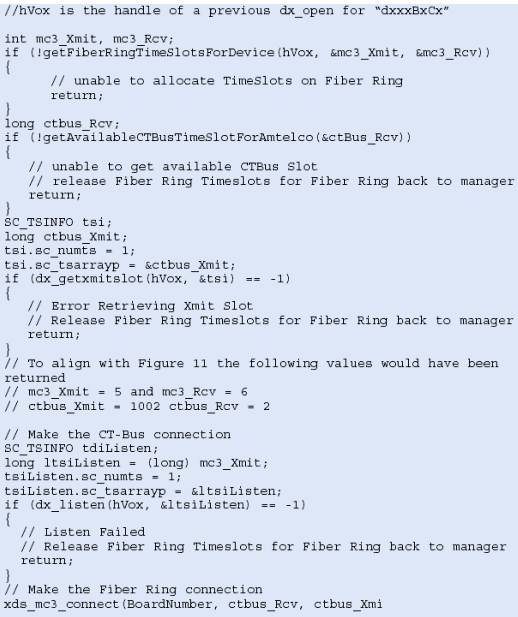

圖12是服務器1上建立連接所需的代碼示例，注意：xds_mc3_listen 和 xds_h100_listen函數不能以相同的方式看到連接，使用這些函數以前請參考API手冊確信這些函數的功能。
■ 從Amtelco板卡接收消息
Amtelco卡使用消息和應用進行通信，這主要用來向應用報告時鐘和環路故障。
缺省情況下Amtelco卡不向應用發送消息，應用必須調用sdx_msg_on函數請求消息發送。當用應用停止后，需要sdx_msg_off函數停止發送消息。（注意：如果運行多個應用監控板上消息，確信必須是最后一個應用調用sdx_msg_off函數）
應用通過調用sdx_msg_receive函數接收消息，在您的應用中等待消息必須使用不同的線程完成，這樣可以盡快的報告錯誤。sdx_msg_receive函數是非阻斷函數，這樣Amtelco具有一個事件對象保護線程直到消息收到為止。這種線程保護將耗用CPU100％的資源。
為得到時間對象的句柄，應用需要調用AmtelcoAPI OpenEventHandle。該函數的實現安裝由Amtelco作為源代碼完成，應該包含到應用中。

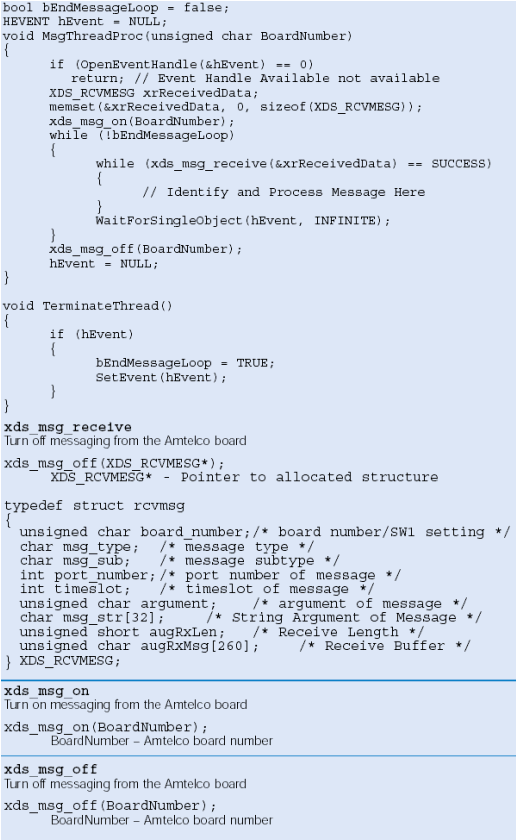

圖13所示是從Amtelco卡上接收消息的基本方法，該函數由用于創(chuàng )建的線程調用，調用TerminateThread函數中止。
