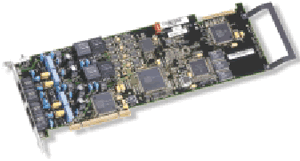

D/41JCT-LS是一種四端口的模擬融合通信板卡，用來開發全球企業應用程序，如統一消息、IVR和聯系中心等。

■ 特征與優勢

　　支持連續的語音處理，這種靈活的語音處理技術加上有效的驅動可以將語音應用中關鍵的實時信號處理功能卸載到板內DSP中，從而減少系統等待時間，提高識別精度，并且提高在高密度語音解決方案中整個系統的響應速度

　　支持多種國際標準，在不用額外投資的情況下，這種板卡可以擴展應用程序服務于多個市場的能力

　　CT總線連接器提高了板卡與其他CT總線/SC總線兼容板卡協同工作的能力

　　通用的32位PCI連接器，兼容3.3V和5.0V總線信號，可以應用于當前大多數廠商生產的PCI機箱中

　　可下載的信號和呼叫處理固件，Dialogic Dialogic Spring Ware固件，提供了基于四百多萬個端口的field-proven性能，并且將來可以增加功能。

　　PerfectDigit DTMF（按鍵音）在語音回放期間可以提供可靠的信號音檢測，使呼叫方可以通過菜單提前鍵入。

　　A率或u率語音編碼，可以在24kb/s到64kb/s之間動態選擇數據速率，可以分通道選擇，從而取得磁盤存儲和語音質量的最佳折中。

　　通過掛機通道識別國際呼叫方ID，支持Bellcore CLASS、UK CLI，日本呼叫ID和其他國家協議。

　　支持Dialogic NetMerge 融合通信服務器軟件，易于多應用開發。

　　呼出呼叫過程分析的專利技術可以準確快速地監視呼出呼叫狀態。

　　支持Windows NT、Windows2000和Linux版本的軟件開發包，可以使產品盡快投入市場。

　　可選的全球脈沖撥號檢測（global DPD）技術使呼叫方可以通過非按鍵式電話進入應用程序，而不需額外地脈沖音頻轉換設備。

　　VFX/41JCT-LS板卡在單個PCI插槽內支持語音、增強傳真和軟件語音識別處理功能，提供四個模擬電話接口電路直接連接到模擬環路線上。

　　VFX/41JCT-LS板卡是開發者創建全球市場應用的企業統一消息應用和交互式語音/傳真響應（IVR）應用的理想選擇產品。它提供四個電話線接口電路直接連接到模擬環路線上。它的雙處理器結構包括一個數字信號處理器（DSP）和一個通用目的微處理器，用于處理所有的電話信令，并且執行DTMF（按鍵音）和音頻/語音以及傳真的信號處理任務。

　　作為Dialogic Dialogic PCI產品家族的一部分，VFX/41JCT-LS板卡遵循H.100CT總線標準，這種開放的結構使開發者可以使用多個廠商的產品來創建融合通信應用。因?yàn)樵趩蝹�PC機箱中可以安裝多個D/41JCT-LS板卡，所以可以將系統擴展到最多32個端口。

　　可下載的Spring Ware固件算法，由板內DSP執行，可以提供可變的24Kb/s到32Kb/s的ADPCM編碼方式和48Kb/s到64Kb/s的A率或u率PCM編碼方式，采樣速率和編碼方法可以分通道選擇。應用程序根據需要可以動態地改變采樣速率和編碼方式，以達到最優的數據存儲和語音質量。其他的編碼算法（象GSM和G..726）可以在支持VPIM標準的應用中使用。

　　Spring Ware固件同時也能夠在多種電話線路的情況下提供可靠的DTMF檢測、DTMF切入和talk off/play off刪除功能。

　　全球撥號脈沖檢測（global DPD）算法，作為D/41JCT-LS板卡的軟件選配件，使板卡可以在按鍵電話業務有限的國家使用，Global DPD產品可以基于不同的國家進行優化，從而提供高級的撥號脈沖檢測。

　　在一個半尺寸板卡上集成了這些先進的功能，VFX/41JCT-LS板卡可以作為創建客戶端或小型服務器系統的理想產品，板卡提供強大的DSP電源和內存能力，可以通過軟件技術滿足當前的性能需要，也可以用于未來的應用程序擴展。

　　VFX/41JCT-LS板卡具有一套豐富的基于板內DSP的傳真功能，這種功能使開發者可以向他們的應用中添加傳真功能。

　　Dialogic語音和傳真產品提供了一套先進的功能，包括最新的DSP技術和信號處理算法，可以用來創建任何融合通信系統的核心。使用工業標準的PCI總線擴展卡，用戶可以方便且經濟地使用Dialogic 語音產品創建用戶所需的系統，具有優良的性能。

■ 傳真功能

　　支持API選擇的MH、MR或MMR圖像壓縮用來發送和接收。

　　MMR圖像編碼選項可用；如果進行了選擇，在發送和接收傳真操作中應該使用ECM（ITU-T T.6）來檢測、更換和報告缺陷掃描線。

　　支持使用TIFF/F文件格式來發送和接收傳真
支持通過一個基于主機的ASCII到TIFF/FF傳真轉換庫函數發送7比特ASCII文本文件。
　　支持縮放文檔到三種不同的寬度

■ 應　用

• 語音郵件/消息
• 統一消息
• 交互式語音/傳真響應
• 在線數據輸入/查詢
• 聯系中心
• 傳真郵件
• Audiotex
• 集成的語音郵件和傳真郵件
• 操作員業務
• Single call fax-on-demand
• Dictation
• 增強消息
• 自動撥號器

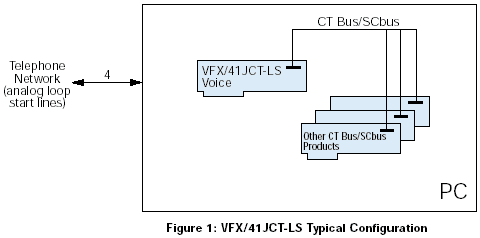

圖1：VFX/41JCT-LS典型設置

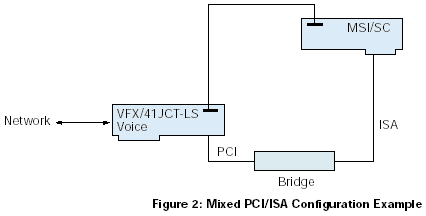

圖2：混合PCI/ISA設置范例

■ 設　置

　　使用VFX/41JCT-LS板卡開發的復雜的多媒體通信系統集成了語音處理、傳真、文本到語音轉換等功能。VFX/41JCT-LS板卡與其他SC總線和CT 總線板卡共享一套硬件和軟件的體系結構，提高了靈活性和可裁剪性。用戶可以在現有的系統上添加功能和完善系統，這樣可以保護用于硬件和程序源碼上的投資。應用程序只要進行很小的改動，就可以容易的移植到更低密度或更高密度平臺。

　　VFX/41JCT-LS板卡可以安裝在任何基于PCI的PC或服務器（PCI總線或混合PCI/ISA總線）以及兼容機（Dialogic386，Dialogic486，或奔騰處理器的PC平臺）上。D/41JCT-LS板卡提供了創建4端口到32端口的集成語音方案所需的任何功能。所支持線路的最大數目依賴于應用程序、所需磁盤I/O的總數以及主機CPU和電源。
VFX/41JCT-LS板卡可以工作在包含Dialogic PCI和ISA產品的混合機箱中， VFX/41JCT-LS板卡的超前設計遵循新的H.100總線規范，并且能夠同下一代CT總線產品通信。VFX/41JCT-LS也可以通過選配部件CT總線/SC總線適配器與現存的SC總線產品相連。適配器提供同時連接D/41JCT-LS板卡和當前SC總線產品的SC總線接頭和H.100物理接頭。

■ 軟件支持

　　Dialogic Dialogic的系統軟件和軟件開發包都支持Dialogic D/160-JCT和D/320-JCT板卡，這些軟件支持WindowsNT、Windows2000和Linux等操作系統，這些開發包包含開發復雜的多通道通信應用程序的工具。

　　在一個平臺上開發的應用程序可以容易地移植到另外一個平臺上，一個基于C++語言的API使用戶可以開發多樣的應用程序。撥打和接收語音和傳真呼叫可以使用相同的命令。應用程序可以在同一個會話期間播放或錄制語音文件、或者發送或接收傳真。體現了應用程序最大的靈活性。帶有邏輯地址資源管理使應用程序不必跟蹤物理地址，如時隙和板號等。

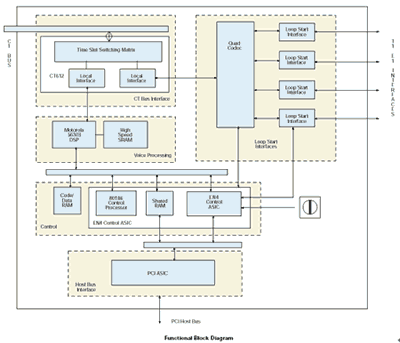

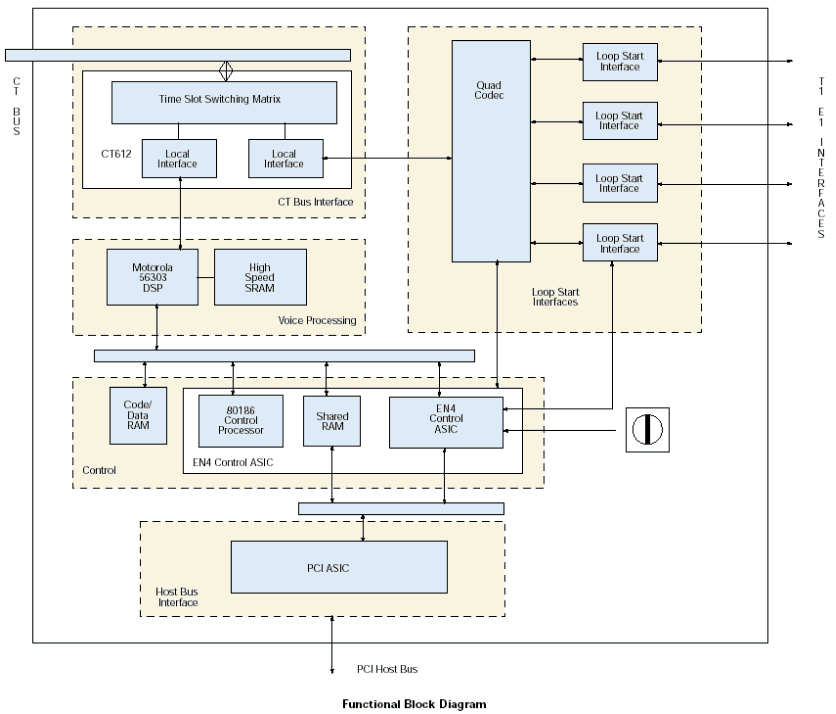

功能塊圖（點擊看大圖）

■ 功能描述

　　D/41JCT-LS板卡使用雙處理器結構，這種結構將一個DSP的信號處理能力和一個通用的80186控制處理器的決策和數據移動能力結合起來。這種雙處理器結構減輕了主機的許多底層決策任務，從而易于開發強大的應用程序。這種結構處理實時事件，管理流行主機的數據，從而提高系統響應速度，減少主機處理要求，處理DTMF和電話信令，以及釋放DSP來執行呼入呼叫的信號處理。

　　VFX/41JCT-LS板卡上的每一個模擬環路電話線接口從電話網接收模擬語音和電話信令信息（參見功能塊圖）。每條電話線接口使用可靠的晶體摘掛機開關（無機械接觸）和FCC-part 68B類的振鈴檢測電路。這種FCC建議的振鈴檢測器對由網絡上的電壓浮動產生的偽振鈴不敏感。每一接口都集成了對抗高壓尖峰信號和不利網絡條件的電路，使應用程序可以在振鈴過程中的任何時候摘機，而不會損壞電路板。

　　呼入電話信令（振鈴檢測、環路電流檢測和呼叫方ID信息）由線路接口檢出，并且通過控制總線路由到控制處理器。控制處理器響應這些信號，通知應用程序電話信令狀態，并且控制線路接口向電話網發送呼出信令（掛機/摘機）。

　　來自網絡的語音（和傳真）信號通過帶通濾波器濾波，以適應線路接口的要求，然后加載到一個編解碼器電路上，這個解碼器對輸入的模擬語音/傳真信號濾波、采樣和數字化后，把信號傳送到Motorola56303DSP。

　　基于下載到DSP RAM中的Spring Ware固件，DSP對輸入的語音信號執行下列信號分析操作：

• 使用自動增益控制（AGC）來補償輸入語音信號的電平變化。
• 使用自適應差分脈沖編碼調制（ADPCM）、脈沖編碼調制（PCM）等算法對數字化的語音進行壓縮，以節省磁盤存儲空間。
• 檢測信號音-DTMF、MF和應用自定義的單音或雙音。
• 檢測靜音，以確定線路是無聲音還是呼叫者無響應。

　　對于輸出數據，DSP執行以下操作：

• 展開存儲壓縮的語音數據用來進行回放。
• 根據應用或用戶要求調節回放的聲音大小和速度。
• 產生信號音－DTMF、MF或者任何應用程序定義的普通的信號音。

　　這種雙處理器組合也執行如下的輸出撥號和呼叫過程檢測：

• 向電話網發送摘機信號
• 撥號（呼出電話）
• 檢測和報告呼叫進程結果（線路忙或擁擠、操作員截聽、振鈴、無應答，或者如果應答呼叫，由人工應答、應答機應答、傳真或調制解調器應答）。

　　VFX/41JCT-LS板卡同時也支持可選的Global DPD軟件，Global DPD軟件即使在最困難的電話環境中都可以識別撥號脈沖。

　　進行語音錄制的時候， DSP可以使用24Kb/s到64Kb/s的速率進行錄音，速率由應用程序根據所要求的語音質量和存儲效率來選擇。速率可以分通道選擇，而且每次播放和錄音函數初始化時都可以改變。DSP處理的語音由控制處理器發送到主機進行磁盤存儲。當重新播放一個存儲的文件時，處理器從主機中檢索語音信息并傳送給DSP，該DSP將文件轉換為數字化的語音，DSP將數字化的語音和相應的信令響應發送到編解碼器轉換為模擬格式，再傳送到電話網。

　　信令數據（摘機/掛機、振鈴、呼叫方ID等等）傳送到板內控制處理器，并且通過雙端口共享RAM和主機PCI總線發送到應用程序。

　　使用VFX/41JCT-LS板卡和CT總線時，來自網絡板卡或其他資源的數字語音和資源通過H.100接頭和CT總線接口進入板卡。由一個CT612芯片管理這些信號，并且作為通道協調器和矩陣交換機來緩存來自總線的高速信號數據，直到每個通道的數據發送到DSP。

　　CT612芯片在高速CT總線通道上傳送多路低速數據流。系統初始化后，下載固件的同時設置總線。該芯片具有矩陣交換能力，在板內控制處理器的控制下，CT612芯片可以將任何正在處理的呼叫連接到四條模擬線路中的任何一條上，或者連接到4096CT總線時隙的任何時隙上。這就允許應用程序根據需要將呼叫交換到其他資源上，如傳真、語音識別等資源。或者重新路由呼叫。

　　板內控制處理器通過本地總線控制VFX/41JCT-LS板卡的所有操作，并且解釋執行來自主機的命令。處理器處理實時事件，管理流向主機的數據流，從而提供更高的系統響應速度，減少主機處理要求，將DTMF和電話信令傳遞給應用程序之前處理它們，以及釋放DSP進行信號處理。

　　處理器與主機之間的通信通過共享RAM完成，共享RAM作為輸入/輸出緩沖器，可以提高磁盤文件傳輸效率。這種RAM通過PCI總線同主機連接。為了滿足實時系統的要求，所有的操作都是中斷驅動的。系統初始化時，Spring Ware固件從主機下載到板內代碼/數據RAM和DSP RAM來控制板卡的所有操作。并且使板卡具有智能性，易于功能完善和升級。

　　D/41JCT-LS板卡上的旋轉開關設置為0，D/41JCT-LS允許即插即用。板卡的設置完全由軟件完成。同樣，也可以將旋轉開關設置為其他值來手動安裝板卡，這樣易于敷設電纜，也易于同Dialogic Dialogic 板卡定位技術（BLT）兼容。

■ 硬件系統要求

　D/160-JCT和320-JCT

• Dialogic386、Dialogic486或奔騰處理器的計算機，PCI總線或混合PCI/ISA總線
• 操作系統硬件要求隨使用的通道數目不同而變化
• 系統必須遵循PCISIG Rev.2.1或以后版本的總線規范

■ 附加部件（帶部件市場名稱）

• Multi drop CT總線電纜（CBLCTB68C3DROP、CBLCTB68C4DROP CBLCTB68C8DROP, CBLCTB68C12DROP, CBLCTB68C16DROP）

• CT 總線/SC總線適配器（CTBUSTOSCBUSADP）
  SC總線終端連接器配件（1SCBUS1TERMKIT,2SCBUS1TERMKIT,3SCBUS1TERMKIT）

進一步了解信息，訪問我們網站http://www.Dialogic.com
