Dialogic® Dialogic® DM/V-A多功能資源系列提供了多達240端口的豐富的語音處理特性，比如語音預處理功能（用于語音應用程序）、會議功能、語音信令、全程語音檢測、語音產生以及呼叫處理分析。平臺是：
■ 特性和優點
可以用來構建市場上最高密度的媒體服務器
――在單一插槽中提供了支持多達240端口的語音處理功能，或者120端口的語音識別功能以及會議功能。
支持連續語音處理，具有靈活的語音處理技術，這樣一旦和高效的驅動器綁定，就可以在具有語音功能的程序中，將實時信號的處理交給板卡上的DSPs
――減小了系統的延遲，增加了識別功能的準確性，提高了系統對于高密度語音解決方案的響應時間
提供了板卡上高密度會議的解決方案，從而用來拓展網絡會議系統。該解決方案從性能、音頻質量以及系統密度各方面與典型的專用解決方案具有可比性，但是卻極大的節省了成本
支持TrueSpeech語音編碼器，該編碼器是Microsoft Windows的缺省編碼器，同時Window媒體播放器也對該編碼器提供了支持。這使得開發商可以播放因特網的內容以及開發統一消息系統，而不需要?jiǎng)?chuàng)建并且支持定制的客戶端
交易記錄允許用戶在不利用會議資源的情況下記錄雙方的談話
－這對于呼叫中心應用程序很有用，在這里存儲戶頭的交易信息或者記錄現場談話都是非常必要的
支持G.726比特解碼以及GSM編碼方案，這就可以使開發商實現符合VPIM標準的統一消息應用程序
建立在電話總線工業標準之上－ECTF H.100/H.110 CT Bus－板卡系列可以使應用程序通過訪問其他的的通訊板卡使其功能得以擴展，這些板卡包括：IP電話，ATM，HDSI/1200，SS7，以及Dialogic
DMN160TEC
開發商可以構建在工業標準PCI或者CompactPCI上分發的應用程序
可下載的信號和呼叫處理固件為系統性能的提高提供了方便，這樣就為應用程序可以隨著商家應用需求的增加得以性能上的提高
Dialogic NetMerge 轉換通信軟件支持（僅對于PCI）多重應用程序的開發
對于遠程CT板卡的管理支持與SNMP兼容的軟件
用于Windows NT，Windows 2000和Linux的軟件開發包（SDKs），使得應用程序可以更快的投入市場
可以使系統集成商和系統開發商通過在每臺主機內集成更多的端口、利用較廉價的臺式機并且簡化配置和安裝過程，來達到減少資金投入的目的可用于H.100（PCI）或者H.100（CompactPCI）相兼容的通用的尺寸靈巧的PCI，而且對于服務提供商以及大規模的商用程序來說是理想的選擇。
對于一些開發商，他們需要為企業以及公眾網尋找快速建立并且向全世界推廣最高密度媒體服務器的解決方案，而DM/V-A多功能資源系列則為他們提供了業界最強有力的媒體平臺。他們提供了帶有健壯的媒體特性的通用端口解決方案，包括語音處理，語音識別以及會議功能。
支持Dialogic連續語音處理技術，該技術是基于DSP的信號處理方案，可以優化語音識別性能，提供了友好的用戶接口并且實現了從各個優秀的語音技術提供商處購買的語音識別軟件的無縫集成。
板卡上的會議解決方案提供了先進的性能集合，即為終端用戶提供了滿意的會議效果，也可以憑借其在音頻質量和密度方面的優越特性，進行網絡會議系統的推廣，而這些特性所需要投入的資金卻非常少。最新的算法可以阻止噪音的產生以及會議中所產生的回音。它同時平衡了各個與會者的發言音量，提供了可選擇的DTMF箝位功能，以限制加入以及退出會議時所產生的聲音。
強大的DSPs提供了一套豐富了媒體處理特性，包括各種速率的語音壓縮，錄音及回放，帶有回音消除的會議功能及當前發言人算法，電話語音信令，利用本地回音消除的可靠DTMF檢測，帶有人工語音檢測的呼出過程分析，以及人工應答機檢測。
通過訪問計算機電話（CT）工業標準的ECTF H.100/H.110 CT Bus，利用DM/V-A多功能資源系列板卡，應用程序可以具備交換能力以及擴展到其他技術的能力，諸如網絡接口（DM/T或者DM/N系列），ATM連接，SS7，以及IP電話。
DM/V-A多功能資源系列板卡基于Dialogic Dialogic DM3結構構建，該結構提供了快速開發程序所需的開發環境，同時還為程序?qū)砉δ艿臄U(kuò)展提供了方便。由于提供了對Dialogic
R4應用程序接口（APIs）的支持，很容易實現與其他Dialogic CT總線和SC總線板卡的互操作。應用程序可以輕易地被指定到較低密度或者較高密度的平臺，通過極少量的修改就可以完成新功能的添加，這樣能夠提供對硬件和軟件編碼投資的保護。
■ 配置
利用DM/V-A多功能系列可以開發復雜的、混合媒體的通訊程序，包括語音處理，語音識別，會議功能以及IP電話。DM/V-A多功能系列產品占用了一臺計算機的空白插槽，多個板卡可以安裝在同一個主機上。所支持的線路的數目要根據應用程序類型，呼叫模式以及主機計算機CPU決定。對于媒體密集的應用程序，每個機箱可以提供600個端口。對于其他的應用程序，像呼叫完成，那里的媒體處理不是很密集，系統可以在每個機箱提供1200＋端口。
M/V多功能系列板卡既可以進行終端配置也可以進行hairpin配置。在終端式配置中，系統可以處理數字視頻信號和電話信令。通過CT總線，附加系統資源也能夠進行呼叫。這種配置形式對于語音消息、統一消息、移動電話以及交互式語音應答（IVR）是非常理想的配置。
在發針式配置中，板卡通過CT總線相互連接，并且彼此之間可以持續不斷的交互T-1/E-1時隙。這種配置可以在獨立的T-1和E-1線之間交換呼叫流量，或者可以放置在T-1/E-1公眾網中繼器和數字交換機之間。在獨立信道上的呼叫可以終結于一個板卡上的呼叫處理資源，也可以從一個DM/V-A多功能系列板卡透明的傳過到另外一塊板卡上。即使在這種"流通"的模式下，這些板卡依然可以監測線路，監聽DTMF或者語音命令。這種配置形式適合于呼叫中心、PC-PBX、無繩電話、預付費電話卡，國際回呼以及電信轉售應用。

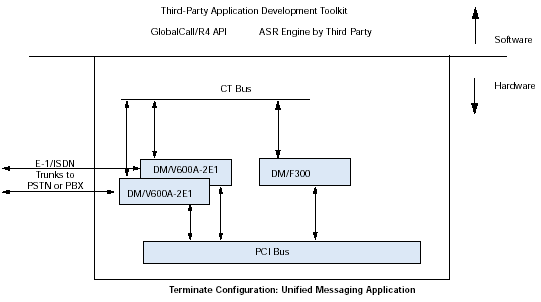

終端配置：統一消息應用

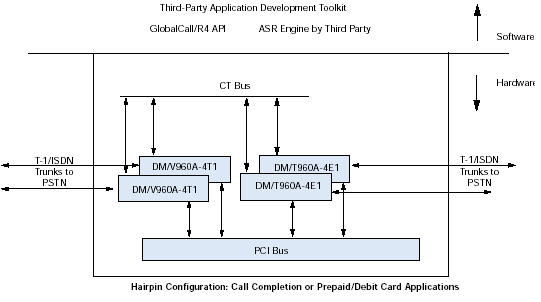

Hairpin配置：呼叫完成或者預付費卡/記帳卡應用
■ 軟件支持
DM/V-A多功能資源系列，對于遠程CT板卡的管理，支持與SNMP兼容的軟件，并且提供了用于Windows NT，Windows
2000和Linux操作系統的軟件開發包（SDKs）。
■ Global Call
DM/V-A多功能系列提供了對Global Call軟件、統一呼叫控制編程接口以及協議引擎的支持，由于對任何網絡協議都采用了相同的API，因此使程序具有更好的世界范圍的適應性，同時縮短了開發周期。
Global Call軟件為網絡應用程序提供了通用的信令接口，而不必考慮連接到本地電話網的信令協議。對于Spring
Ware和DM3架構的統一呼叫控制，Global Call是被建議采用的API。Global Call提供了信令接口，方便了在電話網和其他任何網絡應用程序之間呼叫控制信息的傳遞。Global
Call使得開發商能夠開發出和世界范圍內任何信令系統都能協同工作的應用程序，而無需考慮它們具體連入的網絡是什么類型。
Global Call可以用在針對語音、數據以及視頻的高密度網絡解決方案上，在這些環境中所用的硬件和信令技術都是大不相同的。Global
Call為用戶提供了持續的、高層接口，而不僅僅滿足于使程序能夠處理底層的細節，這樣就可以使應用程序采用透明的方式處理每個國家獨特的信令需求。
■ 功能描述
DM/V-A多功能系列的產品基于DM3媒體流架構。該架構包括了一套核心說明以及固件模型，它在板卡上用不同的處理器實現。包括：
- 用于中央控制功能的RISC處理器
- 用于媒體流處理的DSPs
- TDM總線接口（H.100/H.110）
- 數字電話網接口
- PCI/CompactPCI總線接口
DM/V-A多功能系列產品可以通過一組DSP，支持96個（T-1）或者120個（E-1）語音處理信道，以及4個T-1或者E-1數字中繼器接口（DTI）電路。該DTI電路包含了信令業務（ISDN,
CAS以及CCS），報警信息處理以及已有網絡的線路維護業務。每個DTI電路都包括軟件可交換時鐘電路，它可以被設置為：
- 循環模式－傳送時鐘從屬于外部網絡
- 獨立模式－傳送時鐘從板卡上的振蕩器產生
- 擴展或者系統模式－傳送時鐘從屬于TDM；接收時鐘總是從屬于中繼接口
控制處理器采用的時通用的Dialogic i960 RISC 微處理器，負責系統的初始化、配置以及控制組成DM/V-A多功能資源系列產品的各個組件。它還控制TDM總線接口，以及用于安裝在平臺上的DTIs的信令協議。
DM/V-A多功能系列產品支持各種DSP配置，用來進行語音處理以及呼叫過程分析。這些特性都是由子板配置所提供的，每個板卡上都用了多達15個Motorola
5630x DSPs。
DSPs對數字語音信號的處理采用了可下載的資源固件。每個DSP都執行下列信號分析以及操作功能：
對于呼入數據
- AGC，它對呼入音頻信號的不同的電平進行了補償
- 利用ADPCM，PCM，線性WAV，GSM，G.726以及TrueSpeech算法壓縮數字語音信號，節省了磁盤存儲空間
- 具有DTMF，MF，或者自定義的信號或雙音信號的檢測功能
- 檢測靜音（silence）以決定線路空閑還是被呼叫方無應答
對于呼出數據
- 擴展了經過存儲和壓縮的音頻數據，用于回放
- 根據程序或者用戶的需求，調整回放的音量及節奏
- 生成音頻信號－DTMF，MF，或者其他應用程序定義的通用音頻信號
- 執行呼出撥號功能
- 監控呼叫過程功能，包括
－線路繁忙
－操作中斷
－振鈴
－無應答
－已經應答；DSP檢測應答方是人、應答機、傳真機還是調制解調器
數字化的速率從85到176Kb/s不等，應用程序可以根據最好的語音質量和最高效的存儲空間來選擇用哪個速率。數字化速率的選擇是在主機上逐條信道進行的，而且每次啟動錄音或者播放功能的時候，可以改變速率。
經過DSP處理的語音信號，通過控制處理器傳到主機，存儲到磁盤上。當回放一個已經存儲的文件的時候，處理器從主機CPU上提取語音信息，將它傳給DSP，該DSP可以將其轉化成數字語音信號。DSP通過網絡接口或者TDM總線，根據不同的呼叫方將數字化的語音信號傳送過去。
DM/V-A多功能資源系列板卡的共享RAM使主機系統和i960控制處理器之間的通訊成為可能。為了方便控制處理器和各種DSPs之間的交流，還提供了一組全程存儲器。除了在處理器之間提供數據通道以外，全程存儲器也可用于數據的存儲，這些數據是在不同的處理器之間共享的，或者是無法存儲在與處理器相關聯的本地存儲器之中。
■ 功能
Dialogic Dialogic DM/V-A多功能資源系列的產品在每個板卡上為多達240個信道提供了如下功能：
- 通過DSX-1 T-1終端或者CEPT E-1終端連接到96（T-1）或者120（E-1）電話信道
- 提供可以有多達60人加入的多重會議
- 以不同的格式播放以及錄制語音信息，包括線性編碼、OKI自適應的不同脈沖編碼調制（ADPCM）、G.711脈沖編碼調制（PCM）GSM，G.726以及TrueSpeech。
- 利用任何國際電話信令協議，自動地應答呼叫
- 發起外呼操作，并且自動跟蹤呼叫過程
- 檢測DTMF（觸摸音頻）
■ 可下載的固件
DM/V-A多功能資源系列硬件包括了帶有RISC處理器的主板，以及帶有DSPs陣列的低端子板。在系統加電的時候，隨著固件被下載到板卡上，各種媒體特性也被下載到板卡上的各個處理器上。這種可下載固件的方法使得今后系統，功能的升級以及擴容更加方便。獨立的固件組件，比如會議或者語音錄制功能，也被看作一種資源。
■ 網絡接口
支持T-1的DM/V多功能系列板卡支持所有的T-1信令協議，并且能夠與所有可以使用，或者經過設置之后可以使用1.544MHz時鐘以及u率PCM編碼的資源設備協調工作。支持E-1的板卡支持所有和信令（CAS）協議相關聯的CEPT信道，同時也能夠和使用，或者經過設置之后使用2.048MHz時鐘和A率PCM編碼（ITU-T
G.703/704/711）的接口設備協調工作。E-1板卡支持空信道特性，可以提供多達124個承載信道。
DM/V多功能系列板卡對于T-1和E-1均支持ISDN PRI接入。T-1協議的實現遵循了北美的ISDN PRI標準以及日本的INS-1500標準。在北美和日本，ISDN主速率包括了23個語音/數據信道（B信道）以及一個信令信道（D信道）。E-1協議實現遵循了E-1
ISDN PRI協議。E-1 ISDN的主速率包括了30個語音/數據信道（B信道）以及兩個附加信道：一個信令信道（D信道）和一個幀同步信道。ISDN
PRI關鍵的特性包括：
- 直接呼入（DDI）服務，也被稱作DNIS，可以利用程序通過自動識別被叫號碼路由呼入。
- 逐個呼叫選擇服務允許程序選擇效率最高的承載信道，比如以逐個呼叫為基礎的免費線或者WATS線。
- 端對端信息服務允許程序在呼叫建立時將呼叫方的信息發送到遠程系統中。
- LAP-D 2層訪問方式允許開發商為用戶定制第3層協議。
- 設備無關信令（NFAS）允許單一的D信道控制多路PRI，這樣就可以極大的節省ISDN的服務成本。
- 方便的、具有通知作用的并且是可供選擇的信息單元（IE），可以使程序與網絡指定的附加服務一起協同工作。
- 協議計時器可以根據配置文件的設定動態置位。
- 可屏蔽的2層控制可以使處于2層之間的程序按照要求上下運動。
Dialogic的產品在國際市場上口碑很好。以下網址列出了其廣受贊譽的產品：
http://www.dialogic.com.
■ 語音處理
隨著系統加電被下載到板卡上的DSPs的語音處理功能，使得DM/V-A多功能資源系列可以通過數字網絡接口板（通過CT
Bus連接）向呼叫者播放語音信息，或者錄制從呼叫方傳來的語音信息。和在PSTN中的應用一樣，信息可以利用G.711
u律或者A律PCM，以64Kb/s的速率進行存儲。為了節省存儲空間，語音編碼算法可以利用諸如GSM，G.726以及TrueSpeech的低比特速率編碼方案，將錄制的語音信號壓縮到8.5Kb/s如此之低。抽樣速率和編碼方案可在主機上逐條信道進行選擇。應用程序可以按照需要，動態改變抽樣速率和編碼方案，從而獲得更加優化的數據存儲和語音質量。
具有自動增益控制（AGC）功能，來自動調整呼入信號的電平，以此使信號的錄制可以在通常的電平進行，也可以補償不利的線路環境、遠途傳輸?shù)绕渌蛩卦斐傻男盘査p。利用DTMF輸入或者直接利用應用程序可以，動態調整超過40dB范圍回放的音量。
提供DTMF檢測功能，來控制利用DTMF輸入進行的錄制以及播放功能。采用了本地回音消除技術，可以針對各種不同的線路環境提高DTMF的切入直通以及talk
off/play off抑制功能。
語音播放資源和錄制資源采用實時控制（RTC）消息機制和DTMF檢測資源聯系。這樣可以利用從呼叫方來的DTMF輸入，使播放或者錄音功能快速啟動或者終止。RTC功能使主機應用程序不必過多參與每一個交互作用，這樣也就使得語音處理程序?qū)τ诿總�(gè)系統可以處理數以百計的端口。
持續語音處理功能實現了基于軟件的ASR并實現了對壓過語音提示音的話音處理。它利用集成在板卡上的基于DSP的回聲消除器（EC）以及語音活動檢測器（VAD）對呼入的語音信號進行處理。之后，只有檢測到語音信號，才將呼入的語音信號被傳送到主機系統以及ASR引擎。諸如預先語音緩沖區和板卡上的VAD技術使得系統可以達到更高的準確性以及高效性。
呼叫記錄功能使得在兩個信道上的語音活動情況存儲到一個文件中，或者存儲到許多文件、設備以及/或者存儲器的組合之中。一旦啟動靜音壓縮錄制功能，該功能就會從從已經錄制好的數據中消除靜音信號，如此可以節省存儲空間。同時還提供了速度以及音量控制的功能，可是使程序或者用戶在播放的期間調整速度及音量
■ 會議
資源系列可以利用板卡上的DSPs實現。會議資源利用基于DSP的EC以及集成在板卡上的音頻箝位功能（TC），集合了呼入的語音信號。然后呼入的語音信號被傳送到CT
Bus上，從那里信號就可以被傳送到任何網絡接口卡上－可以是IP電話，或者是PSTN－從而實現大規模的會議（1000＋端口），在這些會議中，大多數呼叫方只擁有收聽功能，比如分析呼叫或者廣播呼叫。
利用復雜的綜合算法以及回聲消除技術，可以舉行更高質量的會議。先進算法能夠動態的區分噪聲和語音，并可以阻止噪聲的生成。
會議資源提供了識別當前發言者的功能，該功能可以識別在任意一個指定的時間內哪一個會與會者處于發言狀態，同時可以抑制其他與會者所產生的噪聲。應用程序同時可以在基于會議規模的基礎上，動態選擇總和模式－當前發言者總和還是純總和。程序可以在配置期間設定參數或者在執行期間動態改變參數。對于小規模的會議，純總和更合適一些，這樣所有的與會者都可以聽到；隨著會議規模的增加，當前方言人的功能被激活，這樣與會者就可以聽到最活躍的發言者的發言。
■ 音頻信令
DTMF信令廣泛用于語音處理，除此以外，DM/V-A多功能資源系列還包含了用于網絡音頻信令和控制功能的一套健壯的特性。全程音頻檢測以及全程音頻產生特性提供了檢測和產生用戶定義的音頻的能力，這些用戶定義的音頻是為了專門的情況定義的，比如和PBX的集成或者對于特殊音頻的處理等。
Perfect Call呼叫處理分析可以精確的監測呼出呼叫，檢測呼叫何時被應答等等，并且要對如下情況進行區分：
- 線路振鈴，沒有應答
- 線路忙
- 呼叫完成，但存在問題（比如操作中斷）
- 人或者應答機應答呼叫
- 傳真機或者調制解調器應答呼叫
Perfect Call可以適應呼叫過程的大范圍變化，其中包括世界范圍內的PBXs中的音頻信令，同時可以提供對信令信號的精確操作功能。板卡采用了獨特的基于DSP的專利算法，這樣可以將人說話的聲音從錄制的聲音以及網絡噪聲中精確的區分出來。
■ CompactPCI的高可用性
作為Dialogic CompactPCI產品家族中的一員，DM/V-A多功能資源系列提供了大范圍的高可用性的特性。
熱插拔（PICMG*說明）
熱插拔功能可以允許在系統運行的時候，進行相似板卡的替換。
系統管理
- 配置管理－包括了即插即用、單獨板卡確認、自動尋址以及自動配置板卡等特性，如此可以減少該系統被不熟練的用戶操作時所引起的錯誤的可能性。
- 性能管理－對端口、DSP以及板卡層次詳細的監控，使得管理員可以平衡整個系統的能力并為將來的擴容作準備。
- SNMP－支持SNMP的計算機電話（CT）組件可以減少用戶的開銷。SNMP可以被集成到已經存在的架構中，或者可以應用一個標準的、現成的SNMP管理平臺。遠端監控和配置在這種板卡、網絡或者端口層次上是可能實現的。
時鐘備份
在一個獨立的板卡上提供備份時鐘以防時鐘出現任何故障。一旦主時鐘發生故障，備份時鐘就會開始工作，以防數據的丟失。同時在系統日志中會記錄報警信息，而不會產生任何服務中斷。
堅韌和持久的設計
CompactPCI采用了Eurocard 6U格式，尤其適用于大規模的PSTN系統的設計，這些系統往往需要很高的可用性和可靠性。
CT Bus的兼容性
在CompactPCI上基于ECTF H.110標準實現的CT總線，提供了4096個時隙用來交換語音、網絡接口、語音識別或者其他的媒體資源。
■ 技術說明
| |
數字接口 |
2個或者4個T-1/E-1 |
| |
每個系統最大板卡數目 |
依據CPU、應用以及呼叫量決定 |
| |
控制處理器 |
Dialogic i960 CF@33MHz，66MIPS |
| |
控制處理器內存 |
處理器本地內存8MB |
| |
主板總內存 |
可以訪問所有信號處理器以及控制處理器的32bit DRAM |
|
| 主機接口 |
|
|
| |
主機接口內存 |
512K |
| |
總線模式 |
目標和DMA主模式操作 |
| |
支持環境 |
3.3V或者5V信令環境（通用連接） |
|
| PCI平臺 |
|
|
| |
尺寸靈巧 |
PCI卡長，單槽寬 |
| |
數字信號處理器 |
Motorola 56311, 1K字長緩存
10個DSPs◎每個150MHz |
| |
DSP內存 |
每個DSP，512K字SRAM |
| |
總線的兼容性 |
PCI總線說明2.2版 |
| |
計算機電話總線 |
遵循ECTF H.100的CT總線，提供：
·板卡上交換接入到4096雙方向64kb/s DS0時隙
·通過Dialogic提供的適配器滿足的SCbus互操作性
·68針腳帶狀有線連接器 |
| |
網絡連接器 |
在前板有兩個或者四個RJ-48C |
|
| CompactPCI 平臺 |
|
|
| |
尺寸靈巧 |
尺寸靈巧的6UEurocard，單槽寬 |
| |
數字信號處理器 |
Motorola 56307, 1K字長緩存
15個DSPs◎每個100MHz |
| |
DSP內存 |
每個DSP，256K字DRAM
每個DSP，128K字SRAM |
| |
總線的兼容性 |
PCI總線說明2.1版 |
| |
總線模式 |
目標和DMA主模式操作 |
| |
計算機電話總線 |
遵循ECTF H.100的CT總線，提供了：板卡上交換接入到4096雙方向64kb/s
DS0時隙 |
| |
網絡連接器 |
通過I/O傳輸模塊（不包括板卡）提供：
·75Ohm線的BNC
·用于100Ohm和120Ohm的RJ-48C |
|
| 電話接口：DSX 1 T-1 |
|
|
| |
時鐘速率 |
1.544Mb/s±32ppm |
| |
電壓 |
3.0V（標稱值） |
| |
脈沖寬度 |
323.85ns（標稱值） |
| |
線路阻抗 |
100Ohm±10% |
| |
其他電氣特性 |
遵循AT&T TR62411以及ANSI T1.403-1989 |
| |
幀 |
SF(D2/D4)
用于ISDN的ESF |
| |
線路編碼 |
AMI
配有B7的AMI
B8ZS |
| |
時鐘和數據的恢復 |
遵循 AT&T TR62411以及Bellcore TA-TSY-000170 |
| |
抖動容限 |
遵循 AT&T TR62411以及ANSI T1.403-1989 |
| |
連接器 |
RJ-48C |
| |
電話總線連接器 |
H.100(PCI)和H.110(CompactPCI)形式連接器 |
| |
回環 |
支持可選擇的本地交換模擬回環以及軟件選擇的本地?cái)?shù)字回環 |
| |
零編碼抑制 |
Bell ZCS( Jam bit 7)
GTE ZCS(Jam bit 8)
ZCS數字?jǐn)?shù)據服務， |
|
| 電話接口：CEPT E-1 |
|
|
| |
網絡時鐘速率 |
2.048Mb/s±50ppm |
| |
內部時鐘速率 |
2.048Mb/s±32ppm |
| |
電壓值 |
2.37V（標稱值）用于75Ohm線
3.0V（標稱值）用于120Ohm線 |
| |
脈沖寬度 |
244ns(標稱值) |
| |
線路阻抗 |
非平衡的為75Ohm
平衡的為120Ohm |
| |
其他電氣特性 |
遵循CCITT Rec. G.703 |
| |
成幀 |
CCITT G.704 1988 with CRC |
| |
線路編碼 |
HDB3 |
| |
時鐘和數據的恢復 |
遵循 CCITT Rec. G.823-1988 |
| |
抖動容限 |
遵循 CCITT Rec. G.823, G.737, G.739, G.742-1988 |
| |
連接器 |
對120Ohm 線用RJ-48C
對75Ohm線用BNC |
| |
電話總線連接器 |
H.100(PCI)和H.110(CompactPCI)形式連接器 |
| |
回環 |
支持可選擇的本地交換模擬回環及軟件選擇的本地?cái)?shù)字回環 |
|
| 功率要求 |
|
|
| |
|
配置
|
+5VDC
|
+12VDC
|
-12VDC
|
+3.3VDC
|
| DM/V480A-2T1-PCI |
22.5W
|
N/A
|
N/A
|
N/A
|
| DM/V480A-2T1-cPCI |
19.25W
|
1.1W
|
N/A
|
9.8W
|
| DM/V600A-2E1-PCI |
22.5W
|
N/A
|
N/A
|
N/A
|
| DM/ V600-2E1-cPCI |
19.25W
|
1.1W
|
N/A
|
9.8W
|
| DM/V960A-4T1-PCI |
22.5W
|
N/A
|
N/A
|
N/A
|
| DM/V960A-4T1-cPCI |
19.25W
|
1.1W
|
N/A
|
9.8W
|
| DM/V1200A-4E1-PCI |
22.5W
|
N/A
|
N/A
|
N/A
|
| DM/V1200A-4E1-cPCI |
19.25W
|
1.1W
|
N/A
|
9.8W
|
|
|
| 冷卻要求 |
|
|
| |
操作溫度 |
0°C±50°C
PCI板卡最大操作溫度的冷卻條件是：
每板卡50°C-2.3CFM
每板卡40°C-1.5CFM
每板卡30°C-1.1CFM
CompactPCI板卡最大操作溫度的冷卻條件是：
每板卡50°C-3.1CFM
每板卡40°C-2.1CFM
每板卡30°C-1.6CFM |
| |
保存溫度 |
-20° C----+70° C |
| |
濕度 |
非濃縮情況下8％到80％ |
|
| 安全性和EMI認證 |
|
|
| |
美國 |
PCI, CompctPCI
FCC: EBZUSA-31207-XD-T
UL: E96804 |
| |
加拿大 |
PCI, CompctPCI
IC: 885 7969 A
UL: E96804 |
| |
估計平均故障間隔時間（MTBF） |
PCI:96,000單位Bellcore Method I
CompactPCI:64,000單位 Bellcore Method I |
| |
授權 |
Dialogic電信產品授權信息請參見：
http://www.Dialogic.com /network/csp/product/3144web.htm |
■ 技術資源說明
| 音頻信號 |
|
|
| |
可用接收范圍 |
理論上-40dBm0到0dBm0，可由參數配置 |
| |
自動增益控制 |
可進行或取消應用。在-21dBm以上將導致可測記錄，可由參數配置 |
| |
靜音檢測 |
理論上－40dBm，軟件可調整 |
| |
傳輸電平
（以平均值衡量） |
理論上－12.5dBm，可由參數配置 |
| |
傳輸音量控制 |
根據可定義的應用的步長以及合法的限制，設定40dB的可調整范圍。 |
|
| 頻率響應 |
|
|
| |
24Kb/s |
300Hz到2600Hz ±3dB |
| |
32Kb/s |
300Hz到3400Hz ±3dB |
| |
64Kb/s |
300Hz到3400Hz ±3dB |
|
| 音頻數字化 |
|
|
| |
8.5Kb/s |
TrueSpeech |
| |
13Kb/s |
GSM(TIPHON, MSGSM) |
| |
24Kb/s |
OKI ADPCM @ 6kHz抽樣 |
| |
32Kb/s |
OKI ADPCM @ 8kHz抽樣 |
| |
32Kb/s |
G.726(提取32K-Bit) |
| |
48Kb/s |
G.711 PCM(T-1是μ律，E-1是A率) @ 6kHz抽樣速率 |
| |
64Kb/s |
G.711 PCM(T-1是μ律，E-1是A率) @ 8kHz抽樣速率 |
| |
88Kb/s |
線性11KHz 8比特WAV |
| |
176Kb/s |
線性11KHz 16比特WAV |
| |
數字化選擇 |
基于連續呼叫功能的可選擇應用 |
| |
回放速度控制 |
可由音調控制
可使用24和32Kb/s數據速率
調整范圍：±50％
可通過應用程序或者可編程DTMF控制進行調整 |
|
| DTMF話音檢測 |
|
|
| |
DTMF數字 |
0到9，*，#，A，B，C，D單位Bellcore LSSGR Sec 6 |
| |
動態范圍 |
（T-1）-36dBm到+3dBm 單位話音，可以由參數配置
（E-1）-39dBm到+0dBm 單位話音，可以由參數配置 |
| |
最小話音冗余 |
32ms；可以由軟件配置增加 |
| |
字符間延遲 |
檢測字符間延遲大于45ms的數字
檢測0ms字符間延遲的不同數字 |
| |
可接受失真及頻率變換 |
（T-1）滿足Bellcore LSSGR Sec 6和EIA 464要求
（E-1）滿足ITU-T Q.23建議 |
| |
噪聲容限 |
對于Gaussian、脈沖和功率線路噪聲容限，滿足Bellcore LSSGR
Sec 6和EIA 464要求 |
| |
切入直通 |
（T-1）本地回音消除允許100％大于4.5dB返回?fù)p失線路的檢測
（E-1）: 數字中繼電路利用獨立的通道向網絡發送和接收數據。其性能表現依靠于遠程終端和本地模擬回環的匹配程度。 |
| |
Talk off |
在監控Bellcore TR-TSY-000736標準語音磁帶（LSSGR要求具體檢測是有470個整體數字）時檢測少于10個數字。當監控MITEL話音磁帶#CM
7291時檢測數字0。 |
|
| 全程音頻檢測 |
|
|
| |
音頻種類 |
對于單向音頻或者雙向音頻都是可編程調整的 |
| |
最大音頻數量 |
依據應用決定 |
| |
頻率范圍 |
300－3500Hz，可編程決定 |
| |
最大頻率變換 |
在5Hz增量范圍內可編程 |
| |
頻率設置 |
±5 Hz－雙頻率音頻的分離被限制在62.5Hz，此時信噪比可到20dB |
| |
計時器 |
可編程的步調限定器，以10ms步進 |
| |
動態范圍 |
T-1: 單位音頻信號的缺省值為-36dBm到+3dBm，可編程調整
E-1: 單位音頻信號的缺省值為-39dBm到+0dBm，可編程調整 |
|
| 全程音頻的產生 |
|
|
| |
音頻種類 |
可產生單音或者雙音 |
| |
頻率范圍 |
200－4000Hz，可編程決定 |
| |
頻率設置 |
1Hz |
| |
時長 |
10ms步進 |
| |
振幅 |
T-1: 單位音頻信號的標稱值為-43dBm到-3dBm，可編程調整
E-1: 單位音頻信號的標稱值為-40dBm到+0dBm，可編程調整 |
|
| MF信令 R1: T-1 |
|
|
| |
MF數字 |
0-9,KP,ST,ST1,ST2,ST3 per Bellcore LSSGR
Sec.6, TR-NWT-000506以及CCITT Q.321 |
| |
傳送電平 |
遵循Bellcore LSSGR Sec.6, TR-NWT-000506 |
| |
信令處理機制 |
遵循Bellcore LSSGR Sec.6, TR-NWT-000506 |
| |
動態檢測范圍 |
單位音頻信號為-25dBm到+3dBm |
| |
可接受的失真 |
6dB |
| |
傳送頻率的變換范圍 |
少于±1Hz |
|
| MF 信令 R2：E-1 |
|
|
| |
MF數字 |
ITU-T Q.441中的所有15個前項和后項音頻信號 |
| |
傳送電平 |
單位音頻的標稱值為-8dBm，遵循ITU-T Q.454，可編程改變 |
| |
信令處理機制 |
支持R2壓縮信令處理循環以及非壓縮脈沖，ITU-T Q.457以及Q.442建議 |
| |
動態檢測范圍 |
每個音頻信號為-35dBm到-5dBm |
| |
可接收的指針 |
7dB |
| |
可接收的頻率變化 |
少于±1Hz |
|
| 呼叫過程分析 |
|
|
| |
忙音信號檢測 |
缺省的設置值正如ITU-T Rec. E., Suppl. #2.規定的，能夠從用于97個國家的76種不同的忙音檢測出74個。默認使用頻率和步調檢測。應用系統可以只選擇頻率來在特定環境下獲得更快的檢測。 |
| |
回鈴檢測 |
缺省的設置值正如ITU-T Rec. E., Suppl. #2.規定的，能夠從用于96個國家的87種不同的回鈴音種檢測出83個。利用頻率檢測和步調檢測 |
| |
正向語音檢測的精確度 |
基于真實呼叫案例數據庫所作的檢測正確性可到>98% |
| |
正向語音檢測的速度 |
檢測速度為每秒1/10th語音 |
| |
應答機檢測的精確度 |
基于不同的應用和環境正確度可到>85% |
| |
傳真/FAX檢測 |
預先編程進行檢測 |
| |
中斷檢測 |
可檢測整個北美音頻信號的序列。其他中斷信號序列的檢測可通過編程實現 |
| |
撥號前的撥號音頻檢測 |
可依據具體應用決定是否進行這項功能；支持多達3種不同的用戶定義的撥號音頻；可編程的去抖動撥號（當未經批準時使用－when
not part of regulatory approval） |
|
| 撥號音頻 |
|
|
| |
DTMF 數字 |
0到9, *, #, A, B, C, D 每 Bellcore LSSGR Sec.6,
TR-NWT-000506, ITU-T Q.23 |
| |
頻偏 |
少于±1Hz |
| |
速率 |
10個數字/s，可根據參數配置 |
| |
電平 |
T-1: 單位音頻信號標稱值為-4.0dBm，可根據參數配置
E-1: 單位音頻信號標稱值為-7.0dBm，由國家指定 |
|
| 會議 |
|
|
| |
每次會議最大加入方數目 |
60 |
| |
回聲消除 |
16ms |
| |
音頻箝位 |
依據板卡電平有效或無效 |
| |
計算總數模式 |
自動配置指向當前的發言者，或者基于一次會議與會方的數目計算出總數。在應用active
talker模式之前，可使用程序指定最小的與會方數目 |
| |
自動增益控制 |
將各個與會方的功率水平平衡到一個統一的標準。關鍵特性包括：語音/噪聲的識別、容納脈沖噪聲的程度、更快的轉換速度，以及穩定狀態的穩定程度。 |
| |
音頻檢測/產生 |
產生價位音頻和警告音頻。檢測每個與會方的DTMF，并且能夠?qū)⒁纛l箝位，如此其他的與會者就不會聽到這些聲音了。 |
| |
當前發言者提醒 |
可以提醒應用程序當前那個與會方在發言，如此程序可以進行信息處理以及進行相應的操作。 |
| |
發言者數目 |
可動態選擇 |
| |
模式 |
雙向模式、監測模式、輔導模式、學習模式 |
|
| 協議 |
|
|
| |
T-1 CAS |
E&M（瞬間啟動以及立即啟動－）、回環啟動、接地啟動、特性組A, B和D |
| |
T-1 ISDN |
NI-2, 4ESS, 5ESS, DMS100, DMS250, INS1500,
Q.Sig |
| |
E-1 CAS |
許多國家指定MFC-R2 |
| |
E-1 ISDN |
NET5, Q.Sig |
附加組件（帶有組件的市場名稱）
- 多路CT Bus電纜（CBLCTB68C3DROP, CBLCTB68C4DROP, CBLCTB68C8DROP,
CBLCTB68C12DROP, CBLCTB68C16DROP）
- CT Bus/SC總線適配器（CTBUSTOSCBUSADP）
- SC總線終端包（1SCBUS1TERMIKIT, 2SCBUS1TERMIKIT, 3SCBUS1TERMIKIT）
- 應用于CompactPCI板卡背部的I/O模塊
－未嵌入的（所有機箱）－CPCIREARRJ48, CPCIREARE1120, REARIOV19E175
－嵌入的/指導的（只用于嵌入的/指導的機箱）(keyed/guided)－CPCIREARRJ48KYD, CPCIREARE1120KY,
REARIOV19E175KY
- 120Ohm到75Ohm轉換器（由第三方提供）
本文檔所提供的信息與Dialogic產品相關，本文檔不包含產品的任何知識產權，除了提供了該產品的Dialogic一些術語和銷售的情況。除非以Dialogic的名義提供并且為銷售本產品服務，Dialogic不負任何責任，并且不為在產品的銷售和/或使用中所遇到的問題提供擔保，包括對某一特殊用途的適用性、產品銷路、以及侵害專利或者其他的版權和知識產權。
Dialogic產品不適用于任何可能產生人體傷害或死亡的應用，比如醫療、急救或維生的應用。
Dialogic隨時可能修改本手冊，恕不另行通知。
Dialogic、Dialogic Pentium和Dialogic 以及其他Dialogic的標志是Dialogic公司或者Dialogic在美國及其他國家的子公司的注冊商標。其他名字或者商標的所有權屬于該公司擁有
其他名字或者商標的所有權屬于該公司擁有
性能和額定值的測試是在特定的計算機系統和部件上進行的，這些測試大致反映了產品的性能。硬件上的差別或軟件設計及配置的改變可能會影響實際的性能。購買者在購買的時候應該參考其他資源的信息以評價系統或者部件的性能。欲知Dialogic產品性能測試詳情，可以參考http://www.dialogic.com或者電話（U.S）1-800-628-8686或者1-916-356-3104。
[全文英文版]
|
