Dialogic
D/4PCIU語音板卡和
Dialogic D/4PCIUF語音傳真版卡
2005/07/11
為中小企業應用提供四線語音傳真處理
功能概述
- 可以用來創(chuàng )建面向中小企業的靈活的高效的消息和語音應答平臺。
- 只是基于DSP的傳真，減少系統中板卡的數量（只是D/4PCIUF支持）
- 通用的PCI接口與3.3V和5V總線信號兼容
- 支持Windows NT, Windows 2000, windows XP和Linux操作系統
- 支持G.726和GSM編碼，開發者可以實現基于VPIM標準的同一消息應用
- 主叫號碼功能可以提供智能呼叫處理
- 先進的呼叫處理功能，支持下面功能
- 通用撥號脈沖檢測（DPD） - PBXpert工具檢測音頻特征
- 在播放提示音時提供可靠的DTMF檢測功能，用戶可以不聽完提示直接按鍵達到想訪問的內容
- 使用呼叫過程分析來更快更準確地控制外呼的狀態
- 動態可以選擇的語音編碼，每個通道可選的從24Kb/s到64Kb/s的編碼，用戶可根據硬盤存儲空間和語音質量等方面考慮選用
- 卓越的語音質量，通過增強的電話線路和自動增益
- 半長的PCI版卡，開發者可以在最新工業標準的機箱上建立高效的系統

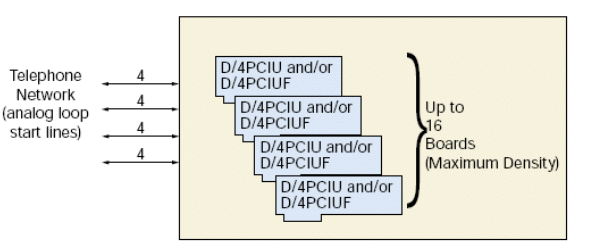

圖 1. 配置例子
對于中小企業來說，需要的是高性能，價格有優勢的語音和傳真處理，不需要復雜的基于CTbus的產品，D/4PCIU和D/4PCIUF是面向中小企業的理想產品。兩種卡和以前的D/4PCI一樣使用相同的編程接口。兩塊卡都有改進的語音質量和自動增益，即使是最弱的電話信號也會(huì )在錄放時保持清晰。
兩種板卡使用最新的DSP技術, 在Windows和Linux操作系統上作服務器端的CT系統是最理想的。給windows
NT, Windows XP, Windows2000和Linux開發人員提供了一個創(chuàng )建面向中小企業市場復雜的IVR應用的平臺。主要號碼功能可以讓IVR等應用從電話線中接收到主叫號碼的信息。目前主叫號碼支持北美標準(CLASS
protocol), 英國標準(CLI protocol), 和日本標準(CLIP protocol).
配置
使用PBXpert等可選技術，D/4PCIU和D/4PCIUF可以創(chuàng )建復雜的消息和IVR系統。兩塊卡都和其它Dialogic
Dialogic語音傳真卡有相同的硬件和固件架構，這樣可以達到最大的靈活性和擴展性。今后系統線數擴容或者增加新的功能時，現有的硬件和軟件都不需要修改。應用程序擴展到更高密度的平臺時，應用程序只需要很少的改動。
軟件支持
D/4PCIU和D/4PCIUF板卡支持Dialogic Dialogic系統軟件和軟件開發包（SDK），在Windows
（NT, XP, 2000）, 和Linux操作系統上。SDK提供可以開發復雜的多通道應用的文檔，例子程序代碼和工具。
應用
- 網絡(luò )語音消息系統
- 自動總機
- IVR
- 增強的消息系統
技術規范
| |
端口數
機箱最多插的板卡數
模擬網絡(luò )接口
微處理器
DSP
|
４
１６
板卡上模擬接口
Dialogic® 80C186 @ 34.8 MHz
Motorola DSP56303 @ 100 MHz w/256 K×24 private SRAM |
| 與主機的接口 |
|
| |
總線兼容性
PCI總線速率
共享內存
基地址
中斷
|
PCI(符合PCISIG總線標準,2.1版)
33MHz最大
32KB頁
在PCI的BIOS里面選擇
所有板卡共享一個IRQ(IntA) |
| 電話接口 |
|
| |
外線類型
阻抗
振鈴檢測
環流范圍
線路間耦合干擾
頻率
接口
|
模擬
D/4PCIU是600 OOhm. 符合TBR-21標準
.15 Vrms 最小., 15 Hz到68 Hz
20 mA 到 120 mA, 直流 (極性不敏感)
–80 dB 在 3 kHz 通路之間之間
300 Hz 到 3400 Hz ±3 dB (發送和接收)
4個RJ-11接口 |
| 環境需求 |
|
| |
+5 VDC
|
650 mA |
| |
操作溫度 |
0°C 到 +50°C |
| |
儲存溫度 |
–20°C 到 +70°C |
| |
濕度 |
8% to 80% 不凝固的 |
| |
總線 |
通用插槽(5 V 或 3.3 V) |
| |
|
PC AT (PCI)
6.9 英寸 (17.25 厘米) 長
0.75 英寸 (1.875 厘米) 寬
3.85 英寸 (9.625 厘米) 高 (除去邊緣接口) |
| 安全和EMI認證 |
|
| |
美國 |
FCC part 68 ID#: EBZKX07BD4PCIU
REN: 0.7B
UL: E96804 |
| |
加拿大
|
IC 885A-D4PCIU
REN: 0.7B
ULC: E96804 |
| |
預計的平均故障間隔時間(MTBF) |
434,000小時根據Telcordia Issue 1, Method 1, Case 1標準 |
| |
認證 |
Dialogic 電信產品認證信息在下面網址可以找到http://www.dialogic.com |
|
