■ 功能簡介
高度集成
－ PCI單卡上強大的DSP處理能力可以提供語音，傳真，會(huì )議，音頻和交換資源，單獨就足以作一個方案
－ 有四個模擬接口做呼叫控制和音頻檢測，主叫號碼識別，電源失敗轉移，還可以訪問共享語音會(huì )議和傳真資源
－ 八個模擬座席接口，做呼叫控制和音頻檢測，FSK信令，還可以訪問共享的語音會(huì )議和傳真資源
可擴展性
－ 一臺計算機中最多可以插八塊板卡，可以讓4外線8內線配置擴展到32外線64內線
靈活性
－ 所有Dialogic Dialogic板卡都兼容的， 可以為任何應用提供靈活多樣的配置
資源和高級功能
－ 語音放音和錄音 － 提供12個錄放音資源， 可以與外線和座席綁定，也可以獨立，用來做語音消息，自動語音應答和其它應用
－ CSP － 支持4路可路由的CSP資源
－ 會(huì )議 － 支持最多三個會(huì )議，最大九個同時的會(huì )議成員分布在一個或多個會(huì )議中
－ 傳真 － 板卡上支持軟傳真收發
－ 主叫號碼 － 所有外線支持接收和發送主叫名字和號碼，使用FSK可以擴展到所有的座席
－ 掛機狀態FSK － 可以在掛機狀態給座席發送FSK數據， 可以支持類似主叫號碼或呼叫等待等
功能
－ 消息等待 － 通過FSK信令，控制座席消息等待標志（message waiting indicator）
－ 等待音樂(lè ) － 有一個輸入接口可以用來錄制等待音樂(lè )或語音提示 開發標準
－ CTBus接口（H.100） － 可以與其他接口和資源板卡一起擴展系統大小和功能。 支持SCbus模式，與老的Dialogic產品兼容。
－ 座席設備 － 使用價格不高的2500型電話，模擬電話，CLASS功能電話（包括消息等待燈和主叫號碼的支持）
－ GlobalCall － 通過GlobalCall提供統一的呼叫控制訪問，減少開發時間，系統可全球部署
可靠性
－ 非阻塞 － 所有外線內線都由一對一的撥號音，DTMF和交換資源
－ 故障補償 － 如果遇到服務器斷電或者不可用， 板卡可以直接連接前四個內線和外線，還提供
基本的服務可用性
－ 電源和鈴流 － 提供單獨的電源，鈴流支持，符合REN標準
－ 服務和支持 － Dialogic支持， 是融合通信平臺方案的領導者
Dialogic Dialogic 集成產品是融合通信平臺的建筑模塊。 DI0408LSAR2板卡是被設計用在中小型基于服務器的PBX和呼叫中心系統中的，有外線內線豐富的接口資源的板卡。
Dialogic Dialogic集成板卡產品是高可靠高性?xún)r(jià)比的，提供有火鍋的，可選擇的接口資源組合。

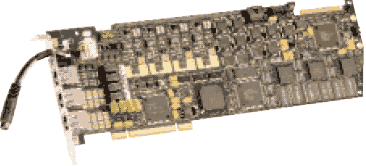

這個PCI全長卡可以自身作為一個方案或者與其它硬件通過CTbus接口互聯。 DI0408LSAR2板卡是第二代板卡，它把過去的母板加子板改進為一個單獨的母板，這可以增加資源的可用性和選項。
它支持許多國際的認證。
Dialogic Dialogic DM3的融合資源架構提供獨立，高性能，基于固件的網絡(luò )協議和媒體處理資源，可以在兼容的硬件平臺上操作并集成。
■ 應 用
基于服務器的PBX
－ 在windows NT和windows 2000平臺上， 可以集成統和通信交換平臺，包括語音，會(huì )議，VOIP，語音識別和傳真等功能。
客戶呼叫中心
－ 內呼外呼的呼叫中心
－ 自動呼叫分配（ACD）

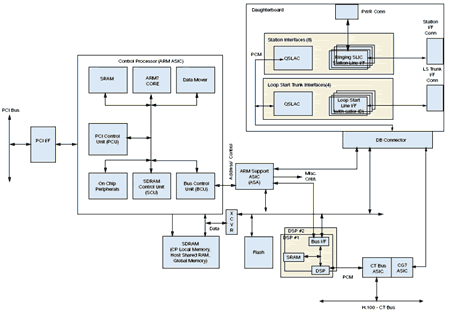

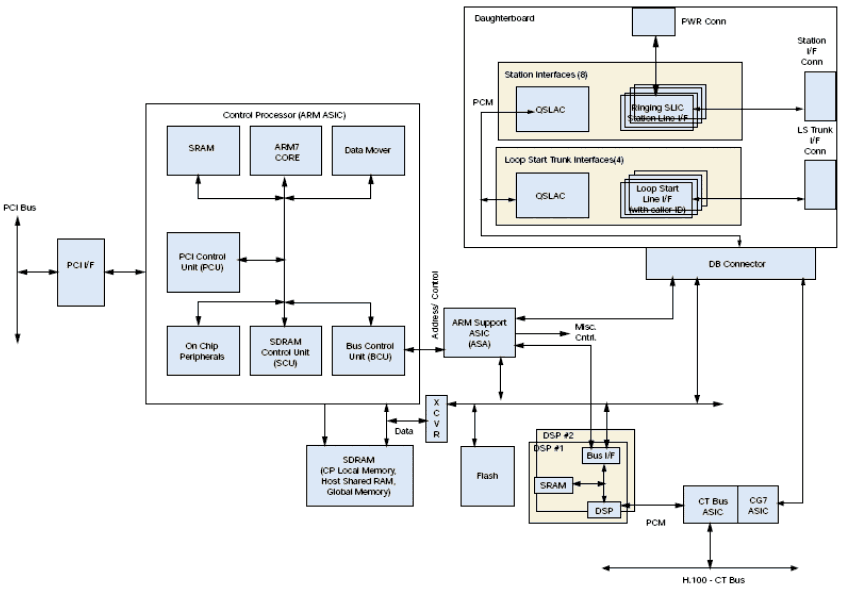

■ 功能描述
DI0408LSAR2 板卡是基于DM3媒體流架構的，提供統一的系統服務和接口，在這個環境中可以執行DM3兼容的資源，例如放音，錄音，音頻產生，信號檢測，會(huì )議，傳真和呼叫控制。
控制處理器是基于A(yíng)RM為核心的ASIC。除了核心, 控制處理器也包括很多芯片上的外圍設備設備(例如定時器,中斷控制器等),
一個芯片上0等待狀態SRAM, 一個SDRAM控制器, 一個板卡上總線控制器, 一個PCI控制芯片為PCI接口設備提供無縫的接口,
和一個數據移動器板柱在SDRAM, SRAM, DSP內存和PCI接口之間移動數據.
軟件在控制處理器上執行. 功能包括初始化,配置,處理器間通信和交換. DM3資源的主要控制模塊通常在控制處理器上執行,
和DSP子模塊通信來實現全部資源功能.
每個板卡包括三個 Motorola 563xx DSP. DSP 子系統包括SRAM, 某些情況下有DRAM.
DSPs 直接有PCM連接到CTbus ASIC, 它提供SCbus/CTbus(H.100)和模擬座席接口之間PCM交換的功能.
CT Bus ASIC (CT812) 提供完全的主/從(master/slave) H.100 功能, 和完全的l
SCbus 主／從功能. CT Bus ASIC 通過CG7 ASIC連接到模擬中繼接口, 它也提供自動增益和A-law
到 μ-law 轉換的功能.
每塊板卡提供四個模擬接口和八個模擬座席接口。
一個四線QSLAC 給模擬外線接口提供了接口。
QSLACs 提供需要的模擬到數字和數字到模擬的轉換. 前端接口包括摘機和掛機的語音通道， 提供QSLAC接口訪問端口和振鈴。摘機通路主要處理語音和和接口包括環流檢測，隔絕端口和鈴線。
掛機語音通道提供主叫號碼，振鈴檢測和電池反轉檢測， 還包括EMI和高電壓保護。
最多有兩個QSLAC連接到八個振鈴S(chǎng)LIC, 連接到模擬座席接口. QSLACs 提供需要的模擬到數字和數字到模擬的轉換.
SLIC 提供對多個 BORSCHT (電池, 過壓, 振鈴, 監督, 編碼／解碼, 集成和測試)功能的支持., 也提供電流限制,
掛機時語音通路, 鈴流產成, 環流檢測. SLIC 也提供熱掉電保護. 電源 (-24 VDC) 提供給模擬座席和環流,
電源 (-70 VDC) 提供給鈴流.
ARM 支持 ASIC (ASA) 包含各種控制和連接邏輯, 可以使不同的子系統在良好的控制下運行.
■ 軟件支持
Dialogic Dialogic DI0408LSAR2 在系統軟件和開發板本5.1.1 FP1或更高中被支持. 座席接口和會(huì )議資源使用R4
MSI API, 語音和傳真資源用DM3上的R4 API控制。 模擬外線用GlobalCall高層呼叫控制工具開發，減少了開發PSTN信令協議部分的工作.
■ 技術規范**
■ MSI 電源模塊
■ 電環接口適配器和電纜
DI0408外接設備包括三個RJ－61的電纜，一個RJ－11的接線盒。RJ61電纜通過板卡連接把外線和內線連接到RJ－11接線盒。
RJ-11接線盒把RJ-61分離開為模塊化的RJ-11的接口，有4個外線和8個單獨的模擬座席接口。
RJ-61的三頭線包含三個RJ-61電纜和每頭四相RJ-11分離器。這可以區分外線和座席。
■ 系統硬件需求
- 帶有Dialogic Pentium處理器的PC 或服務器, 有全長的PCIU插槽, 兼容32位, 33 MHz,
和5 V/3.3 V 信令.
- Windows NT 和 Windows 2000 操作系統所需的額外系統硬件支持
- 應用程序所需的額外系統硬件.
■ 硬件兼容指南
- ntel Dialogic集成板卡系列
- MSI系列
- DM3系列
- Sprintware系列
如需更多信息, 請訪問http://www.Dialogic.com/
[
