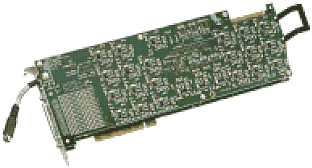

Dialogic Dialogic DISI16R2, Dialogic Dialogic DISI24R2和Dialogic Dialogic DISI32R2是下一代融合通信系統的建筑模塊. 這些板卡都是一個PCI插槽,可以把模擬電話設備直接鏈接到融合通信平臺中,創建費用不高的,小到中型的,基于服務器的PBX, 電話市場系統和呼叫中心.

■ 功能概述

單板PCI插槽可以連接最多32個模擬電話設備到融合通信平臺中.

每個座席提供音頻檢測后產生的資源.

支持16個會議資源,可以靈活的配置為2到16方會議.

增強的會議功能,包括教練-學生模式,聲音控制和積極講話方的判認.

錄放音資源與端口一一對應,提供高可用性.

FSK座席信令可以發送主叫號碼和消息等待標識給模擬電話設備.

掛機情況下FSK信令可以提供主叫號碼類型二的設備消息實現,例如主叫號碼和呼叫等待

提供可編程的振鈴音時長

提供振鈴的電源,不需要額外外部的電路

提供座席狀態事件,可以讓應用總結呼叫統計數據,更好地管理呼叫建立和終止

可編程的通道增益提供音量控制

可以使用低價的2500型電話和具有主叫號碼消息等待燈等模擬功能的電話(支持Bellcore, 英國和日本等不同變種)

支持Dialogic R4 API, 提供對現有程序的向后兼容性,減少代碼的改動

CTbus接口(H.100)時系統大小和容量可以使用其它接口和資源卡擴容

提供SCbus模式,與老的Dialogic產品向后兼容

支持Windows NT和Windows 2000操作系統

在亞洲,歐洲,日本和北美有入網認證

Dialogic的集成座席接口卡是高度可靠的性價比高的, 提供模擬座席接口和資源可共建造高度可擴展的系統.

DISI16R2, DISI24R2, 和 DISI32R2 是PCI全長板卡, 都是基于DM3架構的. 它們提供連接16, 24, 32個座席接口還有會議,語音錄放音, 音頻檢測和產生和主叫號碼功能. DM3架構使應用可以訪問獨立的,高性能,基于固件的網絡協議和媒體處理資源, 而且可以與兼容硬件平臺互操作.

與其它Dialogic座席卡不同, DISI16R2, DISI24R2, 和 DISI32R2 被設計為一個集成的平臺, 包括媒體資源和網絡接口在一張卡上. 這些板卡可以運Dialogic其它網絡接口和資源硬件一起創造一個完整的方案.

■ 配 置

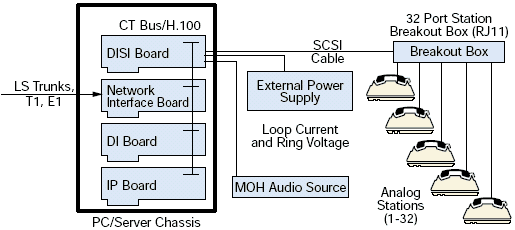

　　DISI16R2, DISI24R2, 和 DISI32R2 可以通過CTbus與其他集成的網絡接口和資源板卡連接構成可擴展的中繼和座席交換的配置. 這些板卡也與Dialogic的IP板卡兼容,可以被用來做VoIP應用, 請參考圖1.

■ 功能描述

　　DISI16R2, DISI24R2, 和 DISI32R2 都是基于DM3架構的, 這個架構提供了一套兼容的系統服務和接口. 這就可以使其它DM3兼容的資源, 例如放音,錄音,音頻產生,信號檢測,會議和呼叫控制都在這個環境中運行.

　　模塊圖請參考圖2. 控制處理器是基于ARM核心的ASIC. 除了核心, 控制處理器也包括很多芯片上的外圍設備設備(例如定時器,中斷控制器等), 一個芯片上0等待狀態SRAM, 一個SDRAM控制器, 一個板卡上總線控制器, 一個PCI控制芯片為PCI接口設備提供無縫的接口, 和一個數據移動器板柱在SDRAM, SRAM, DSP內存和PCI接口之間移動數據.

　　軟件在控制處理器上執行. 功能包括初始化,配置,處理器間通信和交換. DM3資源的主要控制模塊通常在控制處理器上執行, 和DSP子模塊通信來實現全部資源功能.

　　每個板卡包括三個 Motorola 563xx DSP. DSP 子系統包括SRAM, 某些情況下有DRAM. DSPs 直接有PCM連接到CTbus ASIC, 它提供SCbus/CTbus(H.100)和模擬座席接口之間PCM交換的功能.

■ 應　用

• 自動呼叫分配 (ACD)

• 基于服務器的 PBX

• 內呼和外呼的電話市場應用

• 客戶服務

• 呼叫中心

• 電話會議

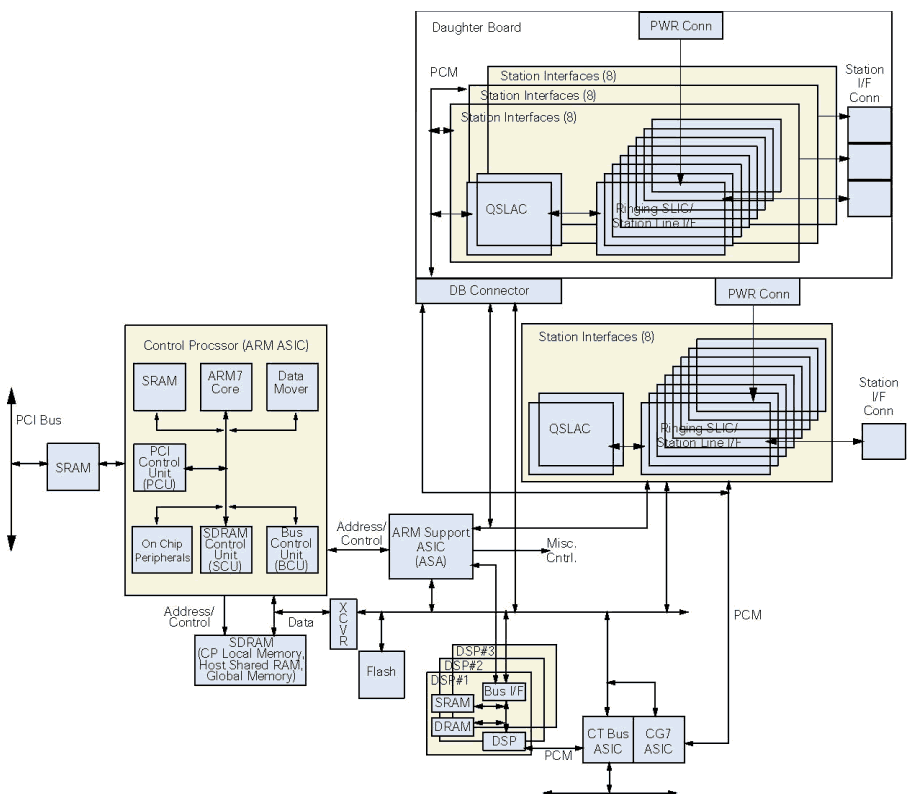

圖 2. 集成座席接口卡模塊圖（點擊放大）

　　CT Bus ASIC (CT812) 提供完全的主/從(master/slave) H.100 功能, 和完全的l SCbus 主／從功能. CT Bus ASIC 通過CG7 ASIC連接到模擬中繼接口, 它也提供自動增益和A-law 到 μ-law 轉換的功能.

　　DISI16R2, DISI24R2, 和 DISI32R2 各自支持 16, 24, 和 32 個模擬座席接口.

　　最多有八個QSLAC連接到32個振鈴SLIC, 連接到模擬座席接口. QSLACs 提供需要的模擬到數字和數字到模擬的轉換. SLIC 提供對多個 BORSCHT (電池, 過壓, 振鈴, 監督, 編碼／解碼, 集成和測試)功能的支持., 也提供電流限制, 掛機時語音通路, 鈴流產成, 環流檢測. SLIC 也提供熱掉電保護. 電源 (-24 VDC) 提供給模擬座席和環流, 電源 (-70 VDC) 提供給鈴流.
ARM 支持 ASIC (ASA) 包含各種控制和連接邏輯, 可以使不同的子系統在良好的控制下運行.

■ 軟件支持

　　DISI16R2, DISI24R2, 和 DISI32R2 在系統軟件和開發報板本5.1.1 FP1或更高中被支持. 這些板卡與過去的R4 MSI API兼容, 減少了轉移現有應用程序的開發工作.

■ 技術規范

	模擬座席接口	DISI16R2: 16 DISI24R2: 24 DISI32R2: 32
	固定語音資源	16, 24, 32
	可共享會議資源	16
	CLASS 信令	FSK
	資源共享總線	CT Bus/H.100
	控制微處理器	ARM7 TDMI
	DSP	(3) DSP: Motorola 56311 @ 150 MHz, 每個最小 150 MIPS
	總線	PCI 全長卡
	每個系統最多板卡數	8
Host Interface
	總線兼容性	PCIU
	總線速度	33 MHz
	總線模式	目標(target)模式中進行32為到16位轉換
	共享內存	128 KB 頁
	操作系統	Windows NT/Windows 2000
電源需求(從主機PCI插槽)
Station Interface
	信令類型	環路啟動(Loop start)
	環流范圍	25 ± 5 mA
	開放環路電壓	20.5 ± 1 VDC
	外部電源供應	每個板卡需要一個
	振鈴頻率	20 Hz
	振鈴強度	40 Vrms @ 20 Hz 最小到 4 REN
	2線返回?fù)p耗	25 dB
	最大環路長度	3500 英尺使用 24 AWG
	連接頭	68針 SCSI 到 RJ-11 接線盒
語音輸入接口
	輸入阻抗	1000 Ohms, AC連接的
	最大輸入等級	600 mVpp
	連接頭	1/8英寸電話插孔
會議
	會議資源	16
	會議大小	2 到 16 會議方
	最大會議數	最大 5
	功能	自動增益,動態創建/刪除, 動態添加／刪除, 回聲消除, 教練/學生模式, DTMF音量控制, 音頻監控, 活躍講話方判認.
環境
	操作溫度	0°C 到 +50°C
	儲存溫度	-20°C 到 +70°C
	濕度	8% 到 80% 非凝結
最大操作溫度下散熱條件
	50°C	每塊卡1.8 CFM
	40° C	每塊卡1.2 CFM
	30° C	每塊卡0.9 CFM
安全, EMI 和電信認證
	美國	安全: UL 標準 1950 第三版 EMI: U.S. CFR 47(FCC) 第15部分, 子部分 B, Class A 設備 電信: FCC 第68部分
	加拿大	安全: CSA Std C22.2 No. 950 1995 EMI: CSA Std C108.8 Class A limits 電信: CS-03
	歐洲	安全: EN60950 (1992) Second edition with Amdts No. 1-4, 11 EMI: EN 55 022, CISPR 22 - Class B Limits, EN55024 (immunity)
	澳大利亞	安全: Austel TS-001, AS 3260 with amendments 1, 2, 3, 4 EMI: AS 3548 電信: TS-004
	國際	安全: IEC60950 (1991) 3rd edition with Amdts. 1-4 EMI: CISPR 22 - Class A limits, CISPR 24 (immunity)
	日本	EMI: VCCI Class A
	認證	Dialogic電信產品認證信息在 http://www.Dialogic.com/network/csp/products/3144web.htm

■ MSI 電源模塊

■ 電環接口適配器和電纜

　　DISI16R2, DISI24R2, 和 DISI32R2 板卡使用 68針 SCSI 連接頭, 提供到模擬座席接口的物理連接. DI/SI接線盒包括一個 68針 SCSI 電纜, 用來接 DISI 板卡到 32端口 RJ-11 接線盒.

■ 系統硬件需求

• 帶有Dialogic Pentium處理器的PC 或服務器, 有全長的PCIU插槽, 兼容32位, 33 MHz, 和5 V/3.3 V 信令.

• Windows NT 和 Windows 2000 操作系統所需的額外系統硬件支持

• 應用程序所需的額外系統硬件.


如需更多信息, 請?jiān)L問 http://www.Dialogic.com/
