■ 功能概述
- 一塊板卡支持兩個數字中繼可以最大對60個語音話路進行錄音.
- 高阻抗的接口可以使被監控的呼叫不受影響
- T-1或E-1數字接口可供選擇, 支持ISDN PRI協議
- 新的呼叫監聽接口可以減少應用程序開發時間.
- 判斷呼叫狀態和抽象協議相關的信息可以簡化應用程序的開發.
- 基于Dialogic Dialogic DM3架構, 高性能和可靠性.
這些線路監聽語音板卡在所有48(T-1)或60(E-1)通道上提供下列功能:
- 控制中繼信令并報告給應用程序
- 判斷呼叫是否被建立
- 數字壓縮錄制語音信號
- 檢測DTMF信號
- 錄制對話的雙方 (對話雙方錄音功能, (transaction record))
■ 高阻抗線路監聽接口
T-1和E-1的數字HiZ接口為呼叫錄音系統提供了高阻抗錄音. 高阻抗是由在T-1或E-1中繼與板卡間的橋接電路來實現的.
這個橋接電路在數字高阻抗卡上. 搭線是一個連接信號的電力耦合, 來連接兩個通信點. 因為這個連接對于連接的雙方是透明的,
就可以允許從網絡(luò )接口取得信令和協議信息.
橋接電路的高阻抗大約是線路阻抗的10倍, (例如 T-1接口為1000 Ohm , E-1接口為1200 Ohm).
由于這種高阻抗, 原始的信號基本不被干擾.

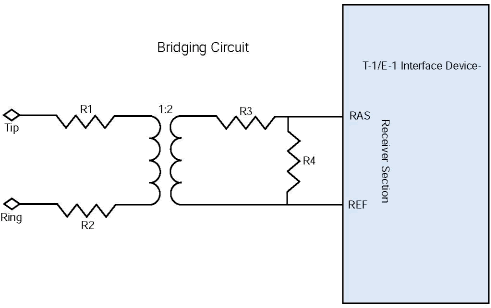

這個圖顯示了橋接芯片是如何被用在數字HiZ接口上的. 阻抗是由R1, R2, R4提供的, 對于T-1和E-1信號的變壓器的阻抗大約是1000Ohm和1200Ohm.
一共使用了四個T-1/E-1的數字HiZ接口, 發送接收端使用兩個接口設備來處理的.
■ 可下載的固件
板卡的硬件是由一個母板和兩個子板組成. 母板上面有RISC處理器和四個DS1數字網絡(luò )接口可以監控最多兩個中繼.
(T-1和E-1裝配有所不同) 兩塊子板上面各有一組DSP. 當開電時電話信令協議和語音處理功能被下載到板卡上. 在處理器上作為固件存在,
為未來的功能升級和擴展留有余地. 每一個固件模塊, 例如網絡(luò )接口協議或者語音錄音功能, 被稱為資源.
■ 應 用
網絡(luò )接口
板卡提供了數字線路(T-1 或 E-1)的高阻抗接口.
- T-1 版本 (DM/V480-2T1-PCI-HiZ) 與1.544 MHz 時鐘和μ-lawPCM的數字接口完全兼容.
這個板卡也支持所有T-1隨路信令協議, 與μ-law PCM的資源設備完全兼容. DM/V480-2T1-PCI-HiZ
板卡也支持ISDN PRI. T-1協議也與北美標準ISDN PRI和INS-1500日本標準兼容, ISDN
PRI包括23個語音數據通道(也叫B通道)和一個信令通道(D通道).
- E-1版本 (DM/V600-2E1-PCI-HiZ) 與2.048MHz時鐘和A-law PCM完全兼容.
(ITU-T 推薦 G.703/704/711). E-1板卡也支持純信道(clear channel)模式,
在這種模式下可以支持124個通道. E-1協議與E-1 ISDN PRI協議兼容. E-1 ISDN PRI包括30個語音／數據通道(B通道)和兩個其它的通道:
一個信令通道(D通道)和一個處理同步的幀通道. 也支持歐洲中繼的Q.SIG協議.
數字HiZ板卡支持ISDN PRI接口. PRI使應用程序可以利用ISDN協議的速度,能力和靈活性. Dialogic在全球市場有很多產品認證,
請訪問: http://www.Dialogic.com/
語音處理
語音處理功能是在加電后下載到板卡DSP上的, 它可以讓板卡對呼叫和被叫方錄制語音消息. 消息可以使用G.711
μ-law 或 A-law PCM, 速率是64 Kb/s, 這也是公網的標準. 如果要減小存儲空間, 有許多語音編碼算法可以壓縮錄音到24Kb/s或32Kb/s,
使用ADPCM. 同時一些標準的高壓縮的編碼例如面向VPIM兼容應用的(16Kb/s到40Kb/s)G.726和面向同一消息應用的(13Kb/s)6.10GSM.
■ 軟件支持
這些板卡支持 Windows NT, Windows 2000, and Windows XP 操作系統上的軟件開發包,
里面包括了完整的開發多通道錄音應用的工具. 而且, Dialogic® NetMerge™ 計算機電話應用開發環境(CTADE)工具也支持這些板卡
■ 配 置
數字HiZ的接線盒提供電纜把發送和接收信號發送到接口,同時讓信號繼續發送到它們的目的地. 電纜的長度被精心的設計來避免反射的產生;

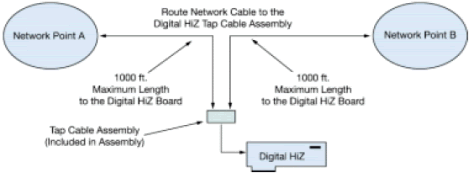

一定不能使用長的監聽電纜. 這個配置的圖說明了連接相關中繼線和數字HiZ接線盒的正確配置.
- 網絡(luò )點連需要被接到數字HiZ板卡監聽電纜.
- 接線電纜接線盒被設計為對數字HiZ板卡提供很短的監聽, 而且被監聽的信號還會(huì )繼續發到目的地.
- 板卡可以被放在網絡(luò )電纜的任何地方. 使用小的監聽電纜盒, 網絡(luò )任何一邊電纜長度都可以達到1000英尺(300米)
- T-1 (DM/V480-2T1-PCI-HiZ) 板卡測試過使用1000英尺(300米)的100 Ohm的T-1電纜.
- E-1 (DM/V600-2E1-PCI-HiZ) 板卡測試過1000 ft (300 m) 的120 Ohm
的E-1電纜.
- 注意: 不推薦使用以太網CAT5電纜連接T-1或E-1板卡做長距離線路監聽.
■ 功能描述

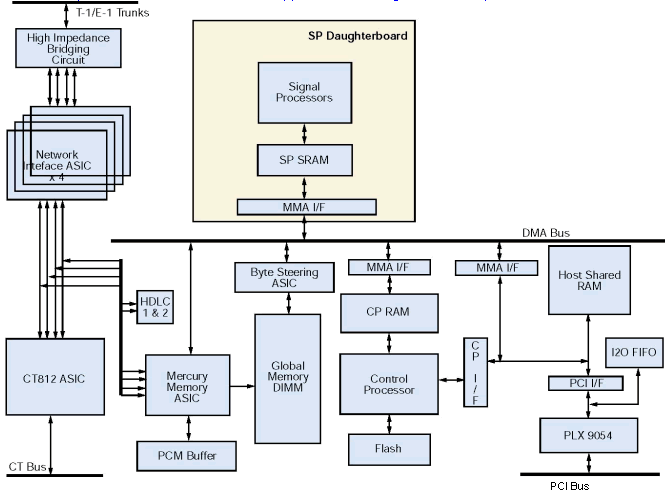

DM/V480-2T1-PCI-HiZ 和 DM/V600-2E1-PCI-HiZ 板卡基于DM3架構. 這個架構包括一系列的核心規范和一些在板卡上實現的固件模塊,
包括
- RISC 處理器作中央控制
- DSP 做媒體處理
- TDM 總線接口 (H.100/H.110)
- 數字電話網絡(luò )接口
- PCI 總線接口
DM/V480-2T1-PCI-HiZ 和 DM/V600-2E1-PCI-HiZ 板卡使用許多DSP支持48(T-1)或60(E-1)線路的語音處理,
還有四個T-1或E-1數字中繼接口(DTI). DTI線路包括信令服務, 包括ISDN和共路信令(CCS), 也包括處理任何告警和線路維護服務的網絡(luò )消息.
沒一個DTI包括軟件可交換的時鐘電路, 可以被設置為:
- 環路 (從外部網絡(luò )接受時鐘)
- 獨立的 (使用板卡上的晶振產生時鐘)
- 擴展或者系統 (從TDM接受時鐘, 然后發送到中繼接口)
控制處理器是一個通于Dialogic i960微處理器, 它負責處理初始化,配置, 控制DM/V480-2T1-PCI-HiZ
和 DM/V600-2E1-PCI-HiZ 板卡上的不同模塊. 它也控制TDM總線接口以及來自DTI的信令協議.
DM/V480-2T1-PCI-HiZ 和 DM/V600-2E1-PCI-HiZ 板卡支持不同的DSP配置,
可以有不同的語音處理和呼叫過程分析的功能. 這些功能包含在一個子卡上, 每塊板子使用了10個Motorola 56311
DSP. DSP使用下載的資源固件來處理數字化的語音數據.
每一個DSP可以對進入的數據做信令分析和操作等處理
- 執行自動增益操作, 來彌補進入的語音信號的不同級別
- 運用 ADPCM, PCM, LinearWAV, GSM, 和 G.726 算法來壓縮數字化的語音來節省磁盤存儲空間.
- 檢測音頻的存在: DTMF, MF, 或者應用程序自定義的單頻或雙頻.
- 檢測靜音來判斷線路是否無語音, 主叫方是否沒有反應
當錄音的時候, DSP使用不同的數字化速率, 可以讓?xiě)贸绦蚋鶕Z(yǔ)音質量或者高校存儲等方面考慮選擇85Kb/s到176Kb/s.
數字化率是可以基于每個通道為基礎設置的, 每一次錄音或者放音的時候都可以改變. DSP處理語音被控制處理器發送到主機上存儲為位鍵.
當對一個已存儲的文件進行回放時, 處理器從主機取回語音信息然后傳給DSP, DSP把文件轉換成數字化的語音. DSP就通過網絡(luò )接口或TDM總線發出數字語音應答.
DM/V480-2T1-PCI-HiZ 和 DM/V600-2E1-PCI-HiZ 板卡上的共享RAM可以讓主機與i960控制處理器通信。除了提供一條處理器之間數據的通道以外，
這個全局的內存也可以作為數據儲存的地方并被多個處理器共享， 或者儲存不能被處理器本地內存存儲的數據。
■ 功 能
Dialogic Dialogic DM/V480-2T1-PCI-HiZ 和 DM/V600-2E1-PCI-HiZ板卡的60個通道提供下面實時的功能：
- 通過 DSX-1 T-1 終結器或 CEPT E-1 終結器連接48（T-1）或60（E-1）通道
- 用不同格式錄音， 包括linear, OKI ADPCM, G.711 PCM GSM, G.726
- 可使用任何國際電話信令自動應答電話
- 自動跟蹤呼叫過程
- 檢測按鍵音
Dialogic 為全球市場維護了一系列產品認證， 詳細信息請訪問 ：
http://www.Dialogic.com/
■ 語音處理
語音處理功能是在加電的時候下載到DSP上的， DM/V480-2T1-PCI-HiZ 和 DM/V600-2E1-PCI-HiZ
板卡通過數字網絡(luò )接口對呼叫雙方的語音消息。消息可以用G.711 μ-law 或 A-law PCM, 速率 64 Kb/s來儲存，
和PSTN使用格式一樣。為了減少存儲， 語音編碼算法可以使用高壓縮編碼把錄音壓縮到 8.5 Kb/s ， 例如 GSM
和 G.726. 每一個通道都可以選擇不同的采樣率和編碼方法。應用程序可以根據存儲空間和語音質量等方面考慮決定選用不同的采樣濾和編碼方法。
自動增益（AGC）是調整電話的信號到正常水平， 來彌補由于線路質量，距離和其它因素造成語音質量不好。
■ 音頻信令
除了通常語音處理使用的DTMF信令， DM/V480-2T1-PCI-HiZ 和 DM/V600-2E1-PCI-HiZ
板卡還提供了一整套網絡(luò )音頻和控制的功能。 其中包括通用音頻檢測（GTD）和通用音頻產生（GTG）， 它們可以檢測和產生用戶自定義的音頻，
解決了例如與交換機集成時或處理特殊音頻等問題。
完美呼叫分析(Perfect Call progress analysis) 可以精確地控制外呼中電話是否被應答并區分：
- 線路振鈴無應答
- 線路忙
- 線路無法完成 (例如操作員截獲operator intercept)
- 呼叫被人或自動應答機應答
- 呼叫被傳真機或調制解調器應答
完美呼叫分析是很智能化的， 兼容全球交換機和中心局的不同信令音頻。 基于DSP的算法也可以準確地分辨人的語言和錄制的人的語言和網絡(luò )噪音。
■ 系統管理
- 配置管理 - 包括的功能如即插即用， 單塊板卡認證， 自動尋址和自動板卡配置， 這些功能可以減少沒有經驗人員的操作錯誤
- 性能管理 - 管理每個端口， DSP和板卡， 使管理員可以控制系統的容量為未來的擴容作計劃
- SNMP - 提供SNMP的模塊可以使系統成本降低。 你可以把SNMP集成到已有的架構中去， 或者實施一個標準的SNMP管理平臺。
在板卡，網絡(luò )或端口上可以進行遠程的控制和配置。
■ 時鐘接替（Fallback ）
時鐘接替是在另外一塊板卡上提供當時鐘出現錯誤時的冗余。當主時鐘出現失敗， 接替時鐘可以馬上接管避免數據的丟失。
同時會(huì )在系統日志里產生一個告警消息， 這些都不會(huì )影響系統服務的運行。
■ 技術規范**
■ 資源技術規范＊*
■ Dialogic 型號名
DMV4802T1PCIHIZ 是為 T-1 線路監聽提供 (每塊板卡提供兩個 HiZ
電纜接線盒)
DMV6002E1PCIHIZ 是為 E-1 線路監聽提供circuit line tap
(每塊板卡提供兩個 HiZ 電纜接線盒)
■ 硬件系統需求
推薦使用Dialogic® Pentium® III 處理器或更高的IBM
AT 計算機總線或兼容計算機。
每個系統根據通道數不同對于內存和操作系統的需求也不同。 (只支持 Windows NT
4.0, Windows 2000, 或 Windows XP 操作系統.)
請參考下面系統說明書:
http://www.Dialogic.com/
■ 額外的模塊 (包括市場名稱)
- 多頭CTbus電纜 (CBLCTB68C3DROP, CBLCTB68C4DROP, CBLCTB68C8DROP,
CBLCTB68C12DROP, CBLCTB68C16DROP)
- CT Bus/SCbus 轉換器 (CTBUSTOSCBUSADP)
如需了解更多信息，請訪問 http://www.Dialogic.com/
[
全文英文版 ]
|
