- 關于這個文檔
目的
針對的讀者
如何使用這個文檔
相關信息
- 軟件概述
- 系統要求
Linux系統要求
Windows系統要求
- 新功能
這個版本中的新協議
修改的協議
支持 DM3 板卡的協議
PDK 協議的優點
- 安裝
在Linux系統上安裝GlobalCall協議
在Windows系統上安裝GlobalCall協議
- 配置
配置.cdp參數
配置DM3板卡運行PDK協議
- 解決的問題
- 已知問題
- 限制
- 文檔
■ 關于這個文檔
這個文件里包含下面部分：
- 目的
- 針對的讀者
- 如何使用這個文檔
- 相關信息
目 的
這個文檔描述了Dialogic Dialogic Globalcall協議3.0 Linux和Windows版本的優點，
也提供了安裝指導。
針對的讀者
這個發布文檔針對需要使用GlobalCall API在DM3和Springware板卡上開發模擬， E1 CAS或T1
robbedbit技術的用戶。
如何使用這個文檔
這個文檔為了使信息可以更快地被找到進行了組織。 主要包括：
- 軟件概述
- 系統需求
- 新功能
- 安裝
- 配置
- 解決的問題
- 已知的問題
- 限制
- 文檔
相關信息
請參考下面信息:
- Global Call 國家相關參數參考手冊，這也在軟件里提供，描述了每個協議可修改的CDP參數
- "在線書架"包括了編程指南和參考信息，可用來幫助開發GlobalCall應用程序。
- Dialogic 電信支持資源網站 http://www.Dialogic.com/
提供了廣泛的信息， 包括技術文檔， 問題跟蹤報告，應用程序指南和其它有益的信息。
■ 軟件概述
Dialogic Dialogic GlobalCall 協議3.0 Linux 和 Windows版介紹了DM3板卡上的PDK協議。
幾乎所有在Springware上支持的協議現在都可以在DM3上運行。 這個版本也包括了一些PDK協議的增強來支持更多的國家和交換機。
請參考新功能部分，來了解DM3和Springware協議。
所有GlobalCall 2.0的SpringWare PDK 和ICAPI 協議在這個版本里還會(huì )被繼續支持
注意:盡管ANAPI和ICAPI協議在這個版本中被支持。 客戶應該移植到PDK里面的相應協議。 新協議的開發和現存協議的支持都只針對PDK。
對于沒有相應支持的PDK協議的ICAPI協議， 客戶應該盡早開一個功能請求來生成PDK協議。
■ 系統要求
對于GlobalCall 3.0 協議系統要求包括下面部分：
Linux系統要求
使用GlobalCall3.0 協議Linux系統需要下面Dialogic Dialogic系統軟件:
- 如果要使用DM3板卡上的協議， 需要系統軟件 5.1 Linux版要裝 Service Pack 1 (或更高)
- Springware卡需要Linux 系統軟件5.1. 請參考Release Guide看它所需要的軟硬件環境。
Windows系統要求
使用GlobalCall3.0 協議Windows系統需要下面Dialogic Dialogic系統軟件:
- 如果要使用DM3板卡上的協議， 需要系統軟件 5.1 Windows版要裝 Service Pack 1 (或更高)
- Springware卡需要Windows 系統軟件5.1. 請參考Release Guide看它所需要的軟硬件環境。
■ 新功能
這個版本的新功能包括下面部分:
- 新的協議
- 修改的協議
- 支持DM3板卡的協議
- PDK協議的優點
有很多PTR 被修正，請參考已解決問題部分.
這個版本中的新協議
下面的協議是這個版本中的新協議。這些協議可以用在 DM3 和 SpringWare 板卡上， 除了 Alcatel
VPS 4x00 是專門給 SpringWare 用的。如需要DM3板卡上支持的全部的協議，參考下面DM3板卡協議支持部分。
- Alcatel VPS for 4x00 Switch (只支持SpringWare) ( pdk_sw_vps_4x00_io
)
- CCITT R2 (pdk_ccitt_r2_io)
- Hong Kong DTMF (pdk_hk_dtmf_io)
- Indonesia E&M (pdk_id_em_io)
- Korea R2 (pdk_kr_r2_io)
- Lucent Lineside E-1 (pdk_sw_e1_luls_io for DM3, pdk_sw_e1_fxs_io
for SpringWare)
- Malaysia R2 (pdk_my_r2_io)
- Nortel Meridian Lineside E-1 (pdk_sw_e1_ntmd_io for DM3,
pdk_sw_e1_fxs_io for SpringWare)
- Pakistan R2 (pdk_pk_r2_io)
- Philippines R2 (pdk_ph_r2_io)
- Singapore R2 (pdk_sg_r2_io)
- Taiwan Modified R1 (pdk_tw_mr1_io)
- Thailand R2 (pdk_th_r2_io)
- Vietnam R2 (pdk_vn_r2_io)
修改的協議
下面的協議在這個版本中被修改:
- Alcatel 4400 Switch E-1 FXS: 新的CDP文件, pdk_sw_e1_ac4400_io.cdp
- North American Analog (SpringWare only): 增加了新的參數, CDP_Timeout_Wait_For_RingOff_When_Drop_In_Offered
- US MF T-1: 增加了新的呼叫轉移參數
支持 DM3 板卡的協議

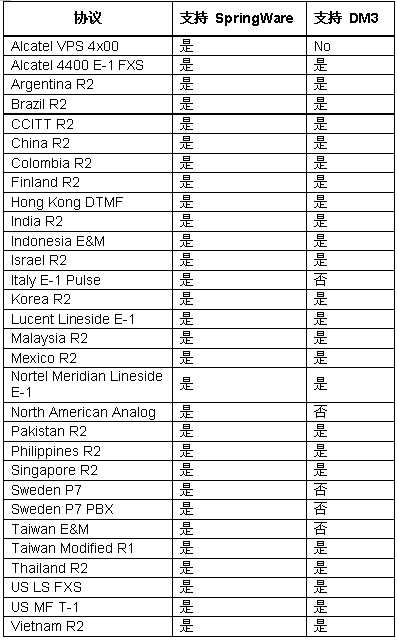

除了上面列的新協議，幾乎所有過去在Springware板卡上的PDK協議現在都支持DM3板卡。表1列出了支持的協議
PDK 協議的優點
Global Call PDK 協議 (和 PDK 運行時呼叫控制庫，PDKRT 通過GlobalCall API支持)代表了下一代協議的實現。
我們建議你把基于PDK的協議放到你未來軟件計劃中，那樣你就可以使用計劃的功能和未來協議的更新。盡可能的情況下，應該使用PDK協議而不是ANAPI和ICAPI協議，下面是原因：
- 每個項目實施點特定的參數
和ANAPI和ICAPI協議相比，PDK協議可以通過.cdp文件配置更多協議相關參數允許更多在現場的改變。而且，PDK協議也可以使用.sdp文件，它包含了每個項目實施點特定的參數，它們可以重載.cdp文件中的相應參數。更多關于.sdp文件的信息，請參?quot;GlobalCall
E-1/T-1技術用戶手冊"。
- 基于SpringWare 和 基于DM3產品的兼容
希望增加基于DM3產品來增強他們現有應用的用戶，PDK協議可以兼容Springware和DM3的產品。
- 基于PDK的未來的協議和功能
因為PDK協議更加容易配置和實施，未來所有的協議和協議功能要求都要基于PDK協議實施
- 支持未來Global Call API 功能
和ANAPI 或 ICAPI 協議不同, PDK 協議可以增加或修改來使用未來的GlobalCall API的特性，例如運行時配置管理（RTCM），GlobalCall告警管理系統（GCAMS），GlobalCall增強呼叫模型（GCCME），和功能透明擴展(FTE).
- PDK 協議支持呼叫路由
PDK 協議通過GCST_CALLROUTING支持內呼的呼叫路由。請參考GlobalCall編程手冊了解更多關于GCST_CALLROUTING
的狀態。
■ 安 裝
GlobalCall協議3.0版本的安裝有下面兩個部分：
在Linux系統上安裝GlobalCall協議
安裝GlobalCall協議之前，要確認Dialogic Dialogic系統軟件Linux版已經被安裝。更多信息請參考系統需求部分
如果你安裝了老的GlobalCall協議版本，你應該在安裝新版本之前卸載。
如下安裝GlobalCall協議3.0:
| 1. |
以root登錄Linux系統 |
| 2. |
插入GlobalCall協議光盤。如果你的系統不是在CD-ROM插入光盤就直接mount的話，輸入下面命令來把CD
mount到/mnt/cdrom:
關于Linux上mount一個目錄的更多信息，請參考操作系統的手冊。 |
| 3. |
假設 CD-ROM 已經被 mount 到 /mnt/cdrom 目錄，請輸入下列命令來切換并列出目錄內容
這個目錄列表應該包含GlobalCall協議包
DLGCgcpr-3.00-x.i386.rpm 和 install.sh 腳本. |
| 4. |
輸入下列命令來運行安裝腳本
./install.sh
下面信息會(huì )被顯示
|
| 5. |
按回車鍵。安裝包的菜單會(huì )被顯示:
|
| 6. |
按 1 或 A 鍵安裝GlobalCall協議包 |
| 7. |
根據屏幕的指令來完成安裝。軟件被安裝在/usr/Dialogic目錄。當安裝完成后，軟件包的菜單又會(huì )被顯示
|
| 8. |
按 Q 退出. 當你退出后，會(huì )顯示下列信息
|
安裝GlobalCall協議后，你可以配置CDP文件；請參考下面的配置部分。而且為了在DM3板卡上使用協議，一定要運行下面的步驟，在"配置DM3板卡運行PDK協議"部分
注意: 如果你需要卸載Dialogic Dialogic系統軟件，請先卸載GlobalCall協議
在Windows系統上安裝GlobalCall協議
安裝GlobalCall協議之前，要確認Dialogic Dialogic系統軟件Linux版已經被安裝。更多信息請參考系統需求部分
如果你安裝了老的GlobalCall協議版本，你應該在安裝新版本之前卸載。
如下安裝GlobalCall協議3.0:
1.退出所有程序
2.插入GlobalCall協議光盤
3.如果安裝過程沒有自動啟動，請在CD-ROM中瀏覽找到setup.exe程序并雙擊安裝過程顯示一個歡迎界面，然后是一系列窗口，包括軟件協議和安裝目錄等窗口。(缺省是
C:\Program Files\Dialogic).
4.根據屏幕上的指令完成安裝
5.當安裝完成時，選擇重啟動機器
按 Finish. 安裝GlobalCall協議后，你可以配置CDP文件；請參考下面的配置部分。而且為了在DM3板卡上使用協議，一定要運行下面的步驟，在"配置DM3板卡運行PDK協議"部分
注意: 如果你需要卸載Dialogic Dialogic系統軟件，請先卸載GlobalCall協議.
■ 配 置
下面部分提供的信息有:
- 配置.cdp參數
- 配置DM3板卡運行PDK協議
配置.cdp參數
每個協議包含一個獨立的模塊化的二進制文件。用戶可選擇的選項允許為國家特定的參數進行定制，可以適應一個國家中的應用和配置。(例如,
一個國家中的交換機可能使用相同的協議，但是需要不同的參數) 關于國家相關參數，請參考Global Call 國家相關參數
(CDP) 手冊 .
配置DM3板卡運行PDK協議
安裝完GlobalCall協議3.0以后，下面解釋如何配置DM3板卡運行PDK協議:
- 在Linux系統上配置DM3板卡
- 在Windows系統上配置DM3板卡
在DM3板卡上使用PDK協議，需要執行下面步驟:
執行下面步驟在DM3板卡上配置PDK協議：
■ 解決的問題
表2里是以前GlobalCall協議軟件在3.0這個版本中已解決，用PTR號碼進行標試。對于每個PTR, 提供下面信息:
- PTR 號碼: 這個號碼用來標識這個問題
- 描述: 問題的概述
■ 已知問題
表3里是以前GlobalCall協議軟件在3.0這個版本中已解決，用PTR號碼進行標試。對于每個PTR, 提供下面信息:
- PTR 號碼: 這個號碼用來標識這個問題
- 描述: 問題的概述，也包括問題的回避辦法
■ 限 制
這個軟件版本的限制有：
- 不支持DM3板卡上的重疊收／發. 如果一個PDK協議支持重疊收發，用在DM3板卡上，這個功能就不能使用。
這是一個系統軟件的問題，不是GlobalCall協議包的問題。這個問題計劃在下一個系統軟件版本里解決。
- 使用美國 T-1 雙向 ICAPI 協議 ( us_mf_io), $1 參數 (無應答之前的振鈴數) 沒有作用，這是一個永久的限制。你可以使用這個協議的PDK版本(pdk_us_mf_io)
如果你需要這個功能，這可以通過使用gc_SetCallProgressParm( ) 實現.
■ 文 檔
下面文檔隨這個版本一起提供:
- Dialogic Dialogic Global Call 協議 3.00版本 Linux 和 Windows 軟件手冊(本文檔)
- Global Call 國家相關參數 (CDP) 參考手冊
參考系統軟件的在線書架了解更多信息http://www.Dialogic.com/
[
