　　對于中小企業來說，需要的是高性能，價格有優勢的語音和傳真處理，不需要大規模充滿復雜的基于SCbus或者CTbus的產品，Dialogic Dialogic的D/4PCIU和D/4PCIUF是面向中小企業的理想產品。兩種卡和以前的D/4PCI一樣使用相同的編程接口。現有應用可以很方便地擴展來應用信板卡的能力和特性。兩塊卡都有改進的語音質量和自動增益，即使是最弱的電話信號也會(huì )在錄放時保持清晰。

D/4PCIU和D/4PCIUF使用最新的DSP技術, 在Windows和Linux操作系統上作服務器端的CT系統是最理想的。D/4PCIU和D/4PCIUF的語音傳真處理板卡, 給windows NT, Windows XP, Windows2000和Linux開發人員提供了一個創(chuàng )建面向中小企業市場復雜的IVR應用的平臺。主要號碼功能可以讓IVR等應用從電話線中接收到主叫號碼的信息。目前主叫號碼支持北美標準(CLASS protocol), 英國標準(CLI protocol), 和日本標準(CLIP protocol).

D/4PCIU和D/4PCIUF的通用撥號脈沖檢測算法(DPD)在沒有按鍵電話的國家里是必需的。通用撥號脈沖檢測位很多國家作了算法優化，提供高準確度的撥號脈沖檢測。

D/4PCIU和D/4PCIUF板卡的所有高級特性都是在一張半長的PCI板子上，對于客戶端或者小型的服務器端來說是非常合適的。板卡上的DSP處理能力和內存容量是綽綽有余的，并提供滿足目前的需求的功能，通過升級軟件為將來新應用的新的需求作功能升級成為可能

■ 配置

　　使用DPD和PBXpert等可選技術，D/4PCIU和D/4PCIUF可以創(chuàng )建復雜的消息和IVR系統。兩塊卡都和其它Dialogic Dialogic語音傳真卡有相同的硬件和固件架構，這樣可以達到最大的靈活性和擴展性。今后系統線數擴容或者增加新的功能時，現有的硬件和軟件都不需要修改。應用程序擴展到更高密度的平臺時，應用程序只需要很少的改動。

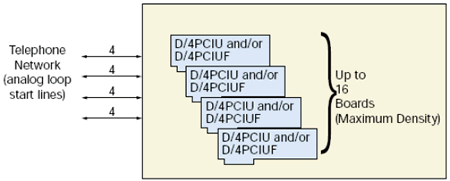

　　D/4PCIU和D/4PCIUF板卡安裝在計算機里(基于Pentium? 處理器的PC) ，可以提供4到64線的集成的，不使用CTbus總線的語音解決方案。

■ 軟件支持

　　D/4PCIU和D/4PCIUF板卡支持Dialogic Dialogic系統軟件（System Software）和軟件開發包（SDK），在Windows NT, Windows XP, Windows 2000, 和Linux操作系統上。SDK提供可以開發復雜的多通道應用的文檔，例子程序代碼和工具。

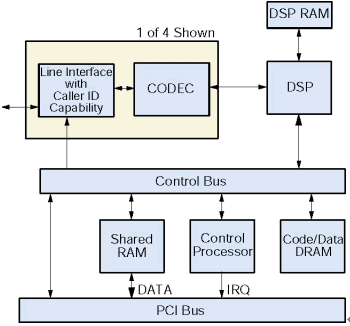

圖 2. 功能的描述

■ 功能的描述

　　D/4PCIU和D/4PCIUF語音傳真卡基于雙處理器的架構，使用了更快的處理器和更大的內存，既包括了DSP的信令處理能力，也包括了通用處理器的決策和移動數據的功能。這種雙處理器的方式把底層的決策功能從主機處理器上移到板卡上處理器上處理，減輕了主機的負擔，允許更簡單的開發和創(chuàng )建更強大的應用。這種架構處理實時的事件，控制發往主機的數據流來增加系統反應時間，減少了主機的處理負荷，處理DTMF和電話信令，把DSP專門用來處理來電的信令。

　　四個模擬接口從電話網絡(luò )里接收模擬電話和信令（見圖2）。每個電話接口都使用可靠的，穩態的摘掛機模塊（沒有機械的連接），提供掛機狀態振鈴的檢測。每個接口也提供專門的電路，在高電壓峰值和惡劣網絡(luò )情況下允許應用程序在振鈴音的任何時間摘機而保護板卡布被損壞。

　　D/4PCIU和D/4PCIUF的部分電話接口包括一個掛機狀態的語音通路，用來檢測主叫號碼信息。根據本地電話提供商服務的不同，主叫號碼有的包括日期，時間，主叫方的電話號碼，某些高級的主叫號碼環境中，還包括主叫人的名字等信息。掛機狀態的語音通路也可以用來檢測按鍵音。由于某些PBX需要用掛機狀態時的按鍵音來作信令，在這種情況這個功能是很有用的。

　　內呼電話的信令（振鈴檢測和環流檢測）經過線路調整以后，通過一個控制總線路由到控制處理器。控制處理器來負責處理信令，通知應用程序電話信令的狀態，指揮線路接口向電話網絡(luò )傳送信令（掛機／摘機）。

　　從網絡(luò )來的語音信號先被線路接口調節一下，然后發送到COder/DECoder (CODEC)電路。CODEC過濾，采樣，數字化模擬的語音信號，把數字化的語音信號發給一個Motorola的DSP。

　　基于下載到DSP RAM里面的固件，DSP對輸入的數據執行下列信號分析和操作：

　　進行錄音的時候，DSP可以使用不同的數字化率，從24Kb/s到64Kb/s，應用可以根據語音質量或者存儲空間效率來決定選用。每個通道都可以選擇不同的數字化率，在每一次錄音或者放音都可以進行修改。D/4PCIU和D/4PCIUF語音傳真卡也支持11kHz, 8-bit線形多媒體WAVE格式。

　　外呼處理和內呼處理是正好相反流程。DSP處理的語音通過控制微處理器傳送的主機的磁盤上。當回放一個被存儲的文件時，微處理器從主機接收信息傳給DSP，DSP轉換文件成數字化的語音。DSP把數字化的語音發送到CODEC，被轉換成模擬語音然后通過線路接口發送到電話網絡(luò )上。

　　一個板卡上的微處理器控制D/4PCIU和D/4PCIUF通過一個本地總線控制板卡所有操作，它從主機截獲和執行命令。這個微處理器處理實時的事件，管理和主機交互的數據流，提高系統的反應時間，減少主機處理的需求，傳遞給應用程序之前處理DTMF和電話信令，把DSP解脫出來專門做信令處理。這個微處理器和主機的通信是通過一個共享RAM，它作為一個輸入／輸出緩沖區增加的磁盤文件傳輸的效率。這個RAM和主機的接口是PCI總線。為了滿足實時系統的要求，所有操作的是中斷驅動的。所有安裝在PC里面的D/4PCIUF板卡共享同一個中斷。在系統初始化的時候，固件從主機下載到板卡上的代碼／數據 RAM和DSP RAM里。這種可下載的功能讓板卡有智能和未來的輕松功能增強升級。

需要了解更多相關信息, 請訪問網址 http://www.Dialogic.com/.
