第一部分 用戶指南

1． 概述
2． 規格
3． 硬件描述
4． 接口

　　本文檔對SIU520和SG430產品進行描述。包括兩部分：

　　·《用戶指南》，從第5頁開始，描述了不需要插拔電路板的處理。該處理可由非專業人員依照《用戶指南》來完成。

　　·《技術支持人員指南》，從第26頁開始，描述了需要插拔電路板的處理，該處理需要技術支持人員依照《技術人員指南》來完成。

■ 警　告

　　只有專業技術支持人員可以打開服務器機箱或者里面的任何部件。打開機箱前請閱讀第31頁的"安全：打開機箱之前"和"警告和注意事項"。

■ 警　告

　　固定設備支架：設備支架必須固定在一個穩定的支撐面上，防止支架在一個或多個服務器向前伸出支架時歪倒。必須考慮支架上安裝的其他設備的重量，如果支架向前歪倒會(huì )對機器造成很大的損傷。
　　必須用螺絲刀來固定支架上的螺絲，如果用手，可能會(huì )對手造成傷害。
　　交流電源安裝：
　　主交流電源斷開：服務器到主交流電源的連線必須容易斷開，如果某個（些）服務器不容易斷開，必須對整個機架安裝主電源開關。此開關必須容易操作，并且標明此開關控制整個機架的電源。要斷開電源，必須斷開兩根交流電源線。
　　機架接地：為了防止受到電擊，安裝機架時必須安裝一根安全接地線，如果服務器電源線插在機架上的交流插座上，必須為機架提供良好的接地。如果服務器電源線插在墻上的交流插座，電源線中的接地線只為服務器提供了良好的接地，必須再為機架和機架上其他的設備提供接地保護。
　　過流保護：服務器設計的交流電源線的過流保護電流為20安培/線，如果設備支架的電源系統過流保護電流高于20安培，必須為服務器安裝額外的過流保護。由兩個電源供電的服務器的總電源額定值小于4安培。
　　直流電源安裝：
　　直流總電源必須同其他危險的交流或直流電源完全隔離。直流電源必須能夠連續地為每線對提供300W功率的電源。同直流電源的連接必須由專業人員完成。
主直流電源斷開：必須為整個機架提供同主直流電源的斷開開關。主電源開關必須容易斷開并且標明此開關控制整個機架，而不僅僅是控制服務器。
　　機架接地：為了避免電擊危險，機架安裝時必須為服務器提供第三根線作為接地線。安全接地線與服務器后面的接地螺栓之間的連接必須小于14AWG。安全接地線同機箱的連接應該使用兩孔的壓接頭，壓接頭不大于0.25英寸。機箱上的螺帽的安裝扭矩應為10 in/lbs。安全接地器只為服務器提供良好的接地。用戶還必須為機架和安裝在機架上的其他設備安裝良好的接地。
　　過流保護：每一個主機設備架上都必須安裝過流保護電流斷路器，裝在直流電源和服務器之間。服務器設計的過流保護是每根線10安培，如果直流電源和設備機架的過流保護大于10安培，必須為服務器提供額外的保護，兩個電源供電的服務器的額定總電流小于7安培。

■ 警　告

　　不準更改電源線的類型或使用不符合要求的電源線。電源線必須符合下面的標準：
　　額定值：對于美國/加拿大，導線必須滿足美國電器質量標準或者經過加拿大工業協會(huì )（CSA）鑒定的SJT，18-3AWG的要求。對于美國/加拿大以外的地區，導線必須是軟導線或者經VDE鑒定的3×0.75mm額定值為250VAC的導線。
　　墻上插座端連接頭：必須安裝當地使用的接地陽插頭，連接頭必須有當地權威機構認證的合格標志，對于美國來說，導線的額定電流值必須為服務器總額定電流的125%。
　　服務器端連接頭：插到插座中的連接頭必須為國際電工委員會(huì )320的第19號文件規定的陰性插頭。
　　導線長度及柔韌度：導線長度必須小于4.5米（14.76英尺）。

■ 警　告

　　防靜電操作規程：SIU520和SG430中都有靜電敏感設備（ESD），如果操作不當，會(huì )造成永久性損壞。如果要從機箱中取出模塊，必須按照防靜電規程進行操作。參見：EN100015-1中的ESD設備保護部分的基本要求。

■ 警　告

　　對于澳大利亞和新西蘭：為了符合這些國家相關的安全要求，本設備之間的連接必須通過一個線路隔離單元，并且此單元上必須標有符合電信標準的標簽。

■ 警　告

　　對于美國和加拿大：為了符合這些國家相關的安全要求，本設備與公共網之間的連接必須通過網絡(luò )終端設備（也就是說，本設備不能與外線直接相連）。

■ 注　意

　　溫度：機架上的服務器的工作溫度不能低于5oC（41oF），不能高于40oC（104oF）。溫度波動幅度過大，可能造成服務器工作不正常。
　　通風：機架必須在服務器的前方提供足夠的空氣流通，保證正常的散熱。機架必須能夠每小時為服務器散去1023BTU的熱量。所選機架及通風狀況必須適合于服務器所安裝的環境。

1. 概述

　　1.1 目的

　　本文檔是SIU520/SG430的用戶手冊，詳細地描述該設備的所有硬件。閱讀本文檔請參考《SIU520信令接口單元設置手冊》【參考1】和《SG430信令網關設置手冊》【參考2】，這兩篇文檔給出了用戶接口所有的詳細操作以及設置參數和命令的完整描述。
　　本用戶手冊包括產品的詳細說明和設備內部所有硬件模塊的功能描述。詳細描述接口的連接，包括管腳的詳細描述，提供了完整的安裝方法。詳細描述了維護流程，允許用戶進行模塊級的更換，列出備用部分的編號。用戶應該先參考附錄A，附錄A詳細地描述了重要安全信息。

　　1.2機箱
　　SIU520/SG430機箱是安裝在600mm×600mm（DIN41494）機架上的2U高機箱。內部最多可以安裝2個插入式的電源模塊、一塊服務器板（包含Dialogic奔騰IIIFCPGA處理器）、CDROM、軟盤驅動器、硬盤驅動器、4個冷卻風扇和最多3塊信令板。

　　1.3電源

　　SIU520、SG430系統可以配置一個350瓦的交流輸入電源子系統或者一個350瓦的直流輸入子系統。電源模塊裝在電源盒內，電源盒位于機箱的左后方。交流電源子系統和直流電源子系統最多都可以包含2個350瓦的模塊，可以按如下方法進行配置：

　　·安裝一個350瓦電源模塊（出廠標準設置）。這種設置方式可以負載整個系統，但不支持冗余備份。

　　·安裝兩個350瓦的電源模塊。這種設置是冗余備份的，如果一個電源失效，不會(huì )影響系統的運行。

　　如果系統安裝了兩個電源模塊，熱備份功能可以使用戶在不中斷系統工作的情況下更換失效的電源模塊。

■ 注　意

　　交流輸入電源子系統中所使用的電源模塊不能用在直流輸入子系統中。直流輸入電源子系統中所使用的電源模塊不能用在交流輸入子系統中。

　　1.4服務器板

　　機箱中安裝一個支持雙Dialogic奔騰III FCPGA處理器的服務器板，它最多可支持3個全長PCI信令卡，安裝在5V的PCI擴展卡上。

　　1.5散熱

　　系統中裝有一個風扇組來為系統基板和其他部件散熱，該風扇組包含兩個80×38mm風扇和兩個40×28mm風扇。風扇直接安裝在驅動器支架的后面和基板的前面，基板上有單個的風扇連接器，如果一個風扇失效，前面板的相應指示燈會(huì )亮。

　　1.6信令卡

　　SIU520和SG430使用多路智能接口卡，該卡上有處理7號信令的信令處理器。這是一個尺寸輕巧的PCI卡，占用5V擴展卡上一個卡槽。
　　信令卡支持兩種基本速率的電信接口，運行時可以通過軟件設定為E1口、T1口或J1口，線路編碼和幀結構可選。
　　板上的信令處理器最多可以支持4個7號信令連接。信令連接可以占用外部PCM接口的一個時隙，或者使用一個同步的V.11（V.35兼容）串行接口。信令連接的速率可以為64kb/s、56kb/s或者48kb/s。
　　信令卡可以設置時鐘恢復優先級。如果時鐘源失效，可以自動切換到新的時鐘源，當失效的時鐘源恢復正常時，時鐘可以自動切換回來。

　　1.7相關文檔

　　【1】 SIU520設置手冊
　　【2】 SG430設置手冊

　　1.8適用范圍

　　此手冊適用于如下產品：
　　SIU520A 　　　信令接口單元（AC電源）
　　SIU520D 　　　信令接口單元（DC電源）
　　SG430A　　　　信令網關（AC電源）
　　SG430D　　　　信令網管（DC電源）

2. 說明

　　2.1 電源（直流）

　　輸入布局： 　　為直流電源盒配備4線的直流輸入電源插頭。
　　連接器類型： 　螺絲壓緊連接，可以壓接裸線，也可以是壓接頭。
　　電壓： 　　　　－38VDC～－75VDC（通常是－48VDC～－60VDC）。
　　最大輸入電流： 13.5A（最大電流是最低輸入電壓下正常運行時測量得到的，
　　　　　　　　　 不可以用作緊急狀態輸入電流）。
　　功率： 　　　　TBD W 全負荷狀態。

　　2.2 電源（交流）

　　輸入布局： 　　為交流電源盒配備了交流輸入電源插頭。
　　　　　　　 　　上端接頭接在右邊交流電源。
　　　　　　　 　　下端接頭接在左邊交流電源（注意備用電源的使用是可選的）。
　　連接器類型： 　國際電工委員會(huì )規定的輸入插座
　　電壓： 　　　　100－127Vrms 200－240Vrms
　　頻率： 　　　　47－63Hz
　　最大輸入電流： 6.7A@110VAC
　　功率： 　　　　TBD W 全負荷狀態

　　2.3 PCM接口

　　端口： 　　　　每卡2個端口，最多可以支持6個端口。
　　數據速率： 　　2048kbit/s（E1）或者1544kbit/s（T1/J1），
　　　　　　　　　 用戶可以對每個端口進行 配置。
　　接頭： 　　　　RJ45
　　脈沖形狀： 　　ITU-TG.703，AT&T TR62411
　　幀類型： 　　　E1, E1-CRC4, D4, ESF
　　線路編碼： 　　HDB3, AMI(ZCS), AMI, B8ZS

　　2.4 7號信令串行接口

　　端口： 　　　　每卡2個端口，最多可以支持6個端口――安裝在機箱的后面板上。
　　數據速率： 　　48kbit/s，56kbit/s，64 kbit/s，或者外部數據速率。
　　接頭： 　　　　由2個端口共享的26針高密度D型插槽
　　電氣接口： 　　V.11(V.35兼容)
　　信號： 　　　　收發時鐘、收發數據。
　　時鐘： 　　　　外部時鐘或者內部時鐘。

　　2.5 信令接口

　　信令源： 　　　PCM接口，H.100或者串行接口。
　　數據速率： 　　48kbit/s，56kbit/s，64 kbit/s。
　　時隙： 　　　　可編程設定。
　　信令連接： 　　每一個信令卡最多4路7號信令連接。

　　2.6 串行接口

　　數量： 　　　　一個，已經安裝在后面板上。
　　接頭： 　　　　RJ45
　　電氣接口： 　　RS232
　　信號： 　　　　TD, SGND, RD, DSR, DTR。

　　2.7 告警輸出

　　告警類型： 　　每一種告警（一般告警，主要告警，緊急告警，電源告警）
　　　　　　　　　 是一個 STDT繼電器觸點的輸出。
　　　　　　　　　 一個通用觸點提供常開和常閉連接，電源告警是個通用觸點
　　　　　　　　　 且是常開觸點輸出。
　　告警名稱： 　　一般告警，主要告警，緊急告警，電源告警。
　　觸點： 　　　　單觸點，狀態改變前觸發，電流觸發。
　　觸點速率： 　　60V DC（最大）
　　接頭： 　　　　15針D型插槽

　　2.8 燈光指示

　　緊急告警： 　　黃色
　　高級告警： 　　黃色
　　低級告警： 　　黃色
　　電源告警： 　　黃色
　　NIC指示燈： 　 綠色－指示NIC運行情況
　　HDD指示燈： 　 綠色－指示系統硬件運行情況
　　主電源指示燈： 綠色－持續亮時，表示服務器為直流供電，否則，電源關閉
　　　　　　　　　 或電 源中斷，綠色閃亮時，表示系統進入待機模式。
　　電源指示燈：

　　2.9 以太網接口

　　數量： 　　　　2個。
　　接頭： 　　　　RJ45。
　　數據速率： 　　10M，10M/100M自適應。

　　2.10 物理尺寸

　　厚度： 　　　　3.5英寸（89mm）
　　長度： 　　　　20英寸（508mm）
　　寬度： 　　　　17.5英寸（445mm）
　　前面間隙： 　　2英寸（76mm）
　　側面間隙： 　　1英寸（25mm）
　　后面間隙： 　　3.6英寸（92mm）
　　重量：

　　2.11 環境要求

　　運行溫度： 　　5oC～40oC（41oF～104oF）。
　　存放溫度： 　　－40oC～70oC（－104oF～158oF）。
　　不宜濕度： 　　95%,溫度為23oC～40oC（73oF～104oF）。
　　噪聲： 　　　　聲壓：<55dBA，環境溫度為<28 oC
　　 　　　　　　　噪聲功率：<6.5BA，環境溫度為<28 oC在運行模式下。

　　2.12 可靠性

　　MTBF： 　　　　MIL-HDBK 217F標準下運行小時數TBD，要求接地良好，溫度25度。

　　2.13 所符合規范

　　安全性： 　　　EN60950:2000
　　　　　　　　　 UL60950 3rd Edition
　　　　　　　　　 IEC60950 3rd Edition 1999
　　　　　　　　　 AS/NZS3260
　　EMC： 　　　　 ETSI EN300 386:2001
　　　　　　　　　 EN 55022: 1998
　　　　　　　　　 EN 55024: 1998
　　　　　　　　　 EN 61000-3-2: 1995
　　　　　　　　　 EN 61000-3-3: 1995
　　　　　　　　　 FCC Part 15, subpart B, class A
　　　　　　　　　 AS/NZS 3548: 1995
　　電信許可： 　　TBR13

3. 硬件描述

　　2.10部分列出了服務器的重量和大小。
　　SIU520/SG430是機架安裝的服務器，配備2個Pentium III 處理器和512M的SDRAM內存。SIU520/SG430能夠支持3個信令卡，多達12路信令連接，6個PCM端口和6個V.11串行接口。具有冗余電源備份，支持熱切換，可以靈活選擇交流（AC）或者直流（DC）電源。

　　3.1 概述

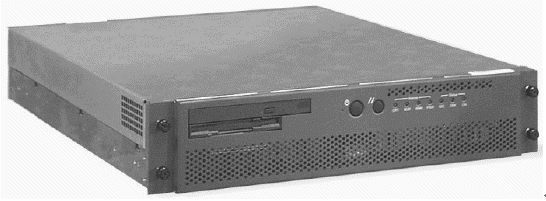

　　圖3－1 是SIU520/SG430機箱外觀。

圖 3－1 SIU520/SG430的機箱

　　3.2 前面板

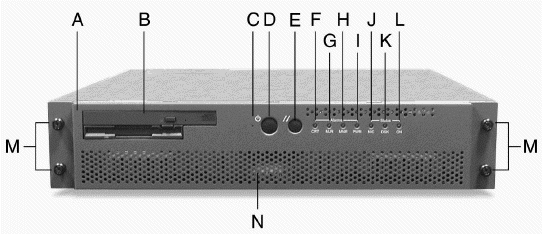

　　圖3－2給出了系統的前面板的外觀，前面板含有系統控制開關，告警指示燈，繼電器和狀態指示燈，前面板的控制按鈕和LED指示燈的說明總結在表3－1中。

　　A 前蓋 　　　E 復位按鈕 　　 I 告警：PWR 　　M 前蓋固定螺釘
　　B 外設槽 　　F 告警：PWR 　　J 狀態：NIC 　　N 硬盤支架
　　C NMI開關 　 G 告警：PWR 　　K 狀態：DSK
　　D 電源開關 　H 告警：PWR 　　L 狀態：ON

圖3－2 前面板外觀

　　表3－1前面板功能

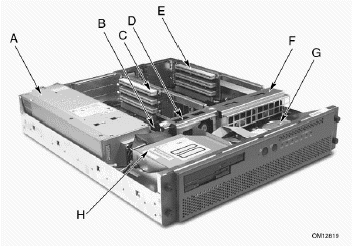

　　圖3－3 是拆下前蓋后系統的前面外觀。

　　A 軟盤驅動器 　　　　　　　E 左SCSI驅動器插槽
　　B CD-ROM驅動器 　　　　　　F硬盤驅動支架的連接線纜接頭
　　C 前面板的開關和指示燈　　 G硬盤驅動器支架的電源插頭
　　D 硬盤支架 　　　　　　　　H 右SCSI驅動器插槽

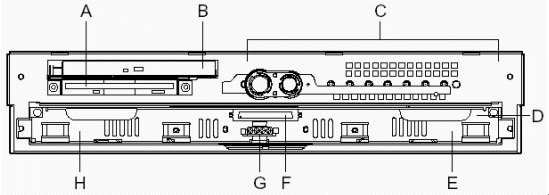

圖3－3 拆下前蓋后系統的前面外觀

　　3.3 后面板

　　圖3－4是系統的后面板。

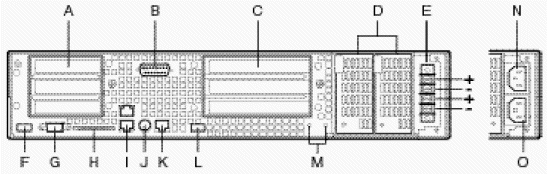

圖3－4 后面板外觀，右邊是DC和AC插頭

　　表3－2 后面板功能

4. 接口

　　這一部分給出所有和SIU520/SG430連接的輸入/輸出（I/O）接口的詳細信息。

　　4.1 告警

　　告警端口的接口是標準DB15針接頭（見圖4－1）。這種接頭支持遠程告警狀態的傳輸，每一種告警（一般告警，主要告警，緊急告警和電源告警）都是一個STDT 繼電器觸電的輸出。一般一個連接包括正常打開和正常關閉的連接，電源告警具有一個通用和正常打開連接的輸出。

■ 注　意

　　不準在任何一個告警接頭的接口管腳或者接口管腳組合上使用超過60V（最大值）的電壓。

圖4－1 15腳的告警接頭

　　 表4－1 告警接頭的管腳描述

　　4.2 直流電源輸入

　　在直流電源輸入盒的后面提供一個直流電源終端模塊，要求使用正確的電源大小和極性。

圖4－2 直流電源輸入接頭

　　電源終端模塊使用標準終端壓線片，使用導線規格為14AWG。壓線片的寬度（圖4－3中的W）不大于0.25英寸。

圖4－3 直流電源終端壓線片

　　為了能將機箱有效接地：
　　1． 在機箱架上安裝一個＃8－32螺栓，擰緊到10 in-lb。
　　2． 將每一個接地線的接線片安裝到機箱架上。
　　3． 在機箱架上安裝另外的＃8－32螺栓，使得每一個接地線位于兩個螺栓的中間，將另外一個螺栓擰緊到10 in-lb。

　　4.3 串行接口

　　利用COM2在背面的I/O提供一個串行接口，該串行接口使用8針RJ45接頭（詳見表4－2）。COM2串行接口可以用作緊急管理端口，也可以作為一個普通的串行接口。當作為緊急管理端口（EMP）時，通過外部的調制解調器，COM2成為服務器管理軟件的通信通路，服務器管理軟件可以完成一定程度上的緊急管理。串行接口連接的描述如下。

圖4－4 串行接口A(yíng)和B

　　表4－2 串行口接頭的管腳描述

　　 系統隨著服務器一起提供了一個RJ45到DB9的串行線纜，該線纜從RJ45（管腳信息見表4－2）轉換成9針D型陰性接頭，管腳信息見表4－3。

　　表4－3 9針DB9串行線纜管腳描述

　　4.4 PCM接口

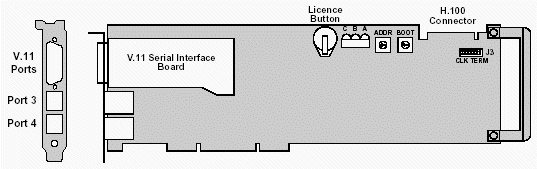

圖4－5 信令卡接頭位置示意圖

　　經過RJ45插口與E1/T1/J1中繼線建立連接，接頭標記為L(cháng)3和L4。
　　下表給出接頭管腳和信號的描述，需要注意的是每個RJ45接頭的管腳1是對著板子的上部。
　　信令卡上的E1/T1/J1端口，在極低的電壓下也是安全的，SELV－是經過網絡(luò )終端單元與網絡(luò )連接的設備。

　　表4－4 平衡線性接口的接頭的管腳描述

　　4.5 7號信令串行接口

　　串行接口卡提供2個同步串行端口，2個端口由同樣的26針高密度D型接頭進行連接，使用V.11（V.35兼容）的電氣接口特性。
　　信令卡上的7號信令串行接口設計成SELV。
　　串行接口可以使用內部產生的時鐘同步，也可以使用外部產生的時鐘同步，兩種情況下使用相同的時鐘以便進行數據的接收和發送。
　　在D型接頭上，對于內部時鐘，使用發送時鐘的管腳，不使用接收時鐘的管腳；對于外部時鐘，時鐘源與接收時鐘管腳連接，不使用發送時鐘管腳。
　　接頭的管腳描述和信號分配見表4－5。

　　表4－5 V.11串行接口的接頭管腳描述

　　可以完成一個雙重V.11（V.35）到DB15串行接口的轉換（表C－1）。這是一個Y線纜，它可以完成從26針高密度D型接頭（詳見表4－5）到兩個15針的D型插槽的轉換，管腳定義見表4－6。

　　表4－6 15針D型插槽分接線纜

　　機架的預防措施

■ 警　告

　　固定設備機架：固定設備支架：設備支架必須固定在一個穩定的支撐面上，防止支架在一個或多個服務器向前伸出支架時歪倒。機架必須按照廠家的要求安裝。而且必須考慮支架上安裝的其他設備的重量。
　　主電源斷開：必須為機架整個機架安裝一個直流電源開關，此開關必須容易操作，并且標明此開關控制整個機架的電源，而不是僅僅控制服務器。
　　機架接地安裝：為了防止受到電擊，安裝機架時必須安裝第三根線作為安全接地線，如果服務器電源線插在機架上的交流插座上，必須為機架提供良好的接地。如果服務器電源線插在墻上的交流插座，電源線中的接地線只為服務器提供了良好的接地，用戶必須再為機架和機架上其他的設備提供接地保護。
　　過流保護：服務器設計的交流電源線的過流保護電流為20安培/線，如果設備支架的電源系統過流保護電流高于20安培，必須為服務器安裝額外的過流保護。如果機架上安裝了多個服務器，則每個服務器的電源必須分開安裝。

■ 警　告

　　防靜電操作規程：SIU520和SG430中都有靜電敏感設備（ESD），如果操作不當，會(huì )造成永久性損壞。如果要從機箱中取出模塊，必須按照防靜電規程進行操作。參見：EN100015-1中的ESD設備保護部分的基本要求。

■ 警　告

　　對于澳大利亞和新西蘭：為了符合這些國家相關的安全要求，本設備之間的連接必須通過一個線路隔離單元，并且此單元上必須標有符合電信標準的標簽。

■ 警　告

　　對于美國和加拿大：為了符合這些國家相關的安全要求，本設備與公共網之間的連接必須通過網絡(luò )終端設備（也就是說，本設備不能與外線直接相連）。

■ 注　意

　　溫度：機架上的服務器的工作溫度不能低于5oC（41oF），不能高于40oC（104oF）。溫度波動幅度過大，可能造成服務器工作不正常。
　　通風：機架必須在服務器的前方提供足夠的空氣流通，保證正常的散熱。機架必須能夠每小時為服務器散去1023BTU的熱量。所選機架及通風狀況必須適合于服務器所安裝的環境。

5．維護

　　5.1 所需的工具和器件

　　本節系統維護需用到如下的工具和器件：

　　·拆移跳線的工具或尖嘴鉗

　　·小號的平口螺絲刀

　　·菲利普斯式（十字頭）螺絲刀（＃2）

　　·鋼筆或者鉛筆

　　·防靜電的手箍和導電泡沫墊（推薦使用）

圖5-1. 所需的工具和器件

　　 對系統的型號和序列號，所有已經安裝的可選配件，以及和系統相關的詳盡信息都要做好記錄。

　　5.2 注意

　　這些注意事項對于本章全都適用。只有具備相應技術資格的人員才可以配置服務器硬件。

■ 注　意

　　系統電源的接通/關斷：電源按鈕無法關斷系統電源。要關斷系統電源，必須拔掉/斷開電源連接。在打開機箱，安裝或拆卸某個部件之前，必須確保電源連接已經拔掉/斷開。
　　可能存在危險的設備和電纜：電源，電話和通信電纜都可能存在帶電的危險。在打開服務器機箱之前，請先關掉服務器，斷開和服務器相連的電源線、通信系統、網絡(luò )和調制解調器線纜連接。否則，將導致人身傷害和設備損壞。
　　靜電放電（ESD）和ESD的防護：ESD會(huì )損壞磁盤驅動器、板卡和其他部件。推薦用戶最好在ESD房間執行本章所有維護過程。如果沒有ESD房間，在操作服務器的某個組件時，要戴上防靜電的手箍來提供ESD防護，該防靜電手箍和服務器的接地的機箱（任一未噴漆的金屬平面）相連。
　　ESD和電路板的操作：操作板卡時始終要小心。因為板卡對ESD特別敏感，操作板卡的時候只可觸及板卡的邊緣。在你將板卡從保護包裝中取出或者從服務器中拆卸之后，請將它放置在一個接地、無靜電的平面上。如果有導電泡沫墊的話請使用導電泡沫墊，而不要使用板卡的包裝袋。也不要把板卡在任何平面上滑動。

　　5.3 電源模塊的更換

　　如果你要更換交流或者直流電源模塊，請按如下步驟來操作：
　　1． 壓下鎖定的薄片（參見圖5-2中A）；
　　2． 然后向下旋轉手柄（參見圖5-2中B）；
　　3． 抓著手柄就可將電源模塊向外拉出來（參見圖5-2中C）；
　　4． 安裝時反向執行上述步驟。

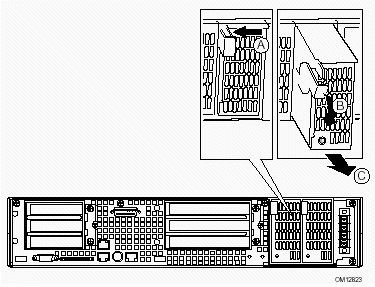

圖5-2. 解鎖和卸掉電源模塊

　　5.4 在系統內部的操作

　　本節描述了如下一些過程，這些過程說明了在系統內部如何安裝和拆卸該系統的絕大多數部件。

　　5.4.1 安全準則：在拆卸服務器外蓋之前敬請閱讀

　　任何時候在拆卸外蓋以便在系統內部操作之前，要遵守這些安全準則：
　　1． 請關掉和服務器相連接的所有外圍設備；
　　2． 請按下機箱前的電源按鈕并保持幾秒鐘時間用以關掉系統電源。在關閉服務器之后，拔掉/斷開電源連接線用以關斷服務器的備用電源；
　　3． 請將和系統I/O接頭或端口相連接的所有外圍電纜和通信線做好標記然后斷開。
　　在操作服務器的組件時，要戴上防靜電的手箍來提供ESD防護，該防靜電手箍還要和服務器接地的機箱的任一未噴漆的金屬平面相連。

　　5.4.2 警告和注意

　　這些警告和注意事項對于任何時候拆卸系統外蓋都適用。只有具備相應技術資格的人員才可以組裝、配置和維護服務器。

■ 警　告

　　電源按鈕：按下機箱前的電源按鈕可以關閉服務器，但不能關斷系統的全部電源。要關斷系統的全部電源，必須拔掉/斷開系統的電源連接線。拔掉/斷開系統的電源連接線才關斷了+12伏的后備電源，而這后備電源在服務器斷電后還存在。
　　可能存在危險的電源：電源內部的電壓、電流和能量級別都會(huì )危及安全。用戶不可維修電源內部的任何組件，只有具備相應技術資格的人員才可以。
　　可能存在危險的裝置和電纜：電源，電話和通信電纜都可能存在帶電的危險。在打開服務器機箱之前，請先關掉服務器，斷開和服務器相連的電源線、通信系統、網絡(luò )和調制解調器連接線纜。否則，將導致人身傷害和設備損壞。
　　可能存在危險的處理器和電源：高復雜度的處理器/內存都有發熱的情形。所以請讓所有風扇持續運行直到關掉電源后其自行停止。在風扇停止運行后就可以拔掉/斷開電源連接線。

■ 注　意

　　靜電放電（ESD）和ESD的防護：ESD會(huì )損壞磁盤驅動器、電路板和其他部件。推薦用戶最好在ESD房間執行本章所有維護過程。如果沒有ESD房間，在操作服務器的某個組件時，要戴上防靜電的手箍來提供ESD防護，該防靜電手箍和服務器的接地的機箱（任一未噴漆的金屬平面）相連。
　　ESD和電路板的操作：操作電路板時始終要小心。因為板卡對ESD特別敏感。操作板卡的時候只能觸及板卡的邊緣。在將板卡從其保護包裝中取出或者從服務器中拆卸之后，請將其放置在一個接地、無靜電的平面上。也不要把板卡在任何平面上滑動。
　　散熱和通風：請在開啟系統前務必安裝機箱外蓋，這樣才有充分的散熱和通風。在不安裝機箱外蓋情況下運行系統將會(huì )造成系統部件的損壞。

　　5.4.3 拆卸和安裝頂蓋

■ 注　意

　　為了充分的散熱和通風，請不要在外蓋被拆下的情況下運行系統。在啟動服務器之前務必保證外蓋已被重新裝上。
　　該服務器有一個可移動的頂蓋。在拆卸或安裝多數部件時都必須卸下頂蓋，但拆卸或安裝電源和硬盤時則不必。

■ 警　告

　　如果要安裝機架，請確保機架被安全地固定，這樣當擴展服務器機箱時機架就不至于發生傾斜。機架傾斜會(huì )倒下壓碎物品，這會(huì )導致嚴重的傷害。
　　最好使用螺絲刀的頂端來推入機架滑道上用來鎖定的薄片，如果用手指會(huì )有夾傷手指的危險。
　　拆卸頂蓋請按如下步驟操作：
　　1． 拆下后面板上的四個螺絲釘（參見圖5-3中A），這四個螺絲釘是用于將頂蓋固定于機箱上的；
　　2． 向后滑動頂蓋（參見圖5-3中B）以便將頂蓋從機箱退出；
　　3． 向上抬起頂蓋便可卸下它。

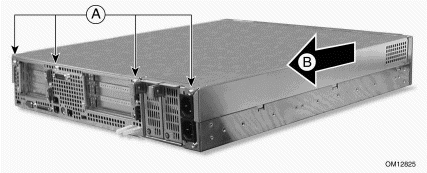

圖5-3. 卸掉頂蓋

　　5.4.4 機箱內部布局

　　服務器板卡包括一塊擴展卡，這塊擴展卡最多支持3塊信令卡。

　　A 電源盒　　　　　　 E 3.3PCI附加卡擴展卡
　　B 服務器板卡 　　　　F 風扇支架
　　C 信令卡擴展卡 　　　G SCSI硬盤支架
　　D 風扇模塊 　　　　　H 外圍設備架

圖5-3. 機箱內部布局

　　5.4.5 信令卡的配置

　　服務器機箱的信令卡擴展卡最多支持3塊信令卡（參見圖5-4中C）。
　　請在安裝信令卡前確保正確設置了卡上的總線終止跳線。位于帶狀電纜末端的信令卡必須終止時鐘線，這可以通過適配連接區所有針腳的連接來實現，該連接區在圖5-5中被標為CLK TERM（J3）。
　　在給信令卡的號碼分組時按預先確定的方式連接CT總線是很重要的。因為這個原因，當裝配兩塊信令卡時請將它們分別裝配在1號和3號位上，并用帶狀電纜的末端接頭互連信令卡。這兩塊信令卡都要終止時鐘線，并且它們還都要按上面詳述的過程來配置。
　　按下表所示來設置信令卡上ADDR旋鈕（圖5-5）。

　　表5-1. 信令卡地址旋鈕設置

圖5-5. 帶二PCM端口和一V.11串行接口板的信令卡

　　5.4.6 信令卡的安裝

　　在服務器內部安裝信令卡之前，信令卡必須已經按照5.4.5的詳述作了正確的配置。
　　更換或添加附加的信令卡：
　　1. 卸下機箱后部用來固定PCI擋板支架的兩顆螺絲釘（參見圖5-6中A）；
　　2. 向左旋轉PCI擋板支架（參見圖5-6中B），將其滑出卸掉；
　　3. 如果添加附加的信令卡請卸掉相應的用于沒裝信令卡時用來防護的PCI防塵板；
　　4. 卸下固定電源盒的螺絲釘（參見圖5-7中B）；
　　5. 卸下電源盒部件前的風扇下面的螺絲釘；
　　6. 保證在機箱金屬制品沒有電源引入線的情況下，將電源盒部件向前滑出機箱；
　　7. 抬起電源盒的基座，然后旋轉以便能將其放置到服務器單元外（這樣做不用斷開纜線，但操作時要小心，以保證纜線不受擠壓）；
　　8. 卸下螺絲釘，抬起中心擋板的后部，然后將其前部滑出卸下來。其中一顆螺絲釘用來將中心擋板和風扇外蓋相連，還有兩顆用于和5VPCI擴展卡相連；

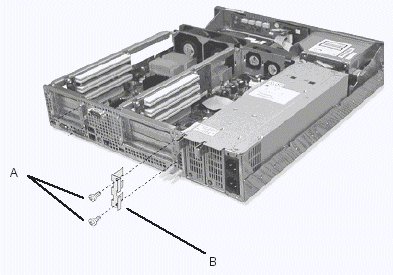

圖5-6. PCI擋板支架的位置

　　9. 這樣就能把中心擋板拿出來，同時擴展卡也能被卸下來；

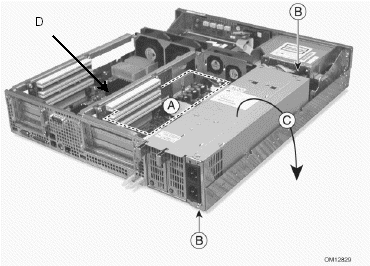

圖5-7. 信令卡的安裝

　　10． 卸下兩邊的兩顆用于固定風扇托架（參見圖5-7中F）的螺絲釘，就可取下風扇托架；
　　11. 請將帶狀電纜的第一個接頭和信令卡上的H.100接頭相連接；
　　12. 請將信令卡的前端和開在機箱后面的PCI底部對準，注意不要損壞PCI插槽襯墊；
　　13. 請稍用力將信令卡壓入PCI卡的插槽，直至信令卡觸及插槽底部；
　　14. 重復上述步驟將其余的兩塊信令卡插入中部和頂部的PCI插槽，請確保信令卡安裝到位時帶狀電纜已妥善連接；
　　15. 請將擴展卡安裝回原位；
　　16. 開始安裝頂部的信令卡時，請先將信令卡對準PCI插槽，然后稍用力將其壓入插槽。中部和底部的信令卡安裝重復該步驟；
　　17. 請將風扇托架（參見圖5-7中F）安裝回原位，安裝到位時會(huì )聽到"卡嗒"一聲。在托架兩頭各上一顆螺絲釘來固定；
　　18. 請將中心擋板安裝回原位，相應的螺絲釘也擰回原位；
　　19. 請將PCI插槽支架由機箱背面插入，插入時保持45度角以保證信令卡支架能夠保留；
　　20. 稍用力將PCI插槽支架弄直，然后將兩顆螺絲釘安裝回原位。請確保信令卡已正確對準同時支架也被擰緊；
　　21. 將電源盒放置回機箱原位，其上兩顆螺絲釘也在原位擰好；

　　5.4.7 更換后備電池

　　在斷電的情況下服務器板卡上的用來給實時時鐘（RTC）供電的鋰電池最長能用十年。當這個電池電量開始耗盡時，電壓就會(huì )下降，導致RTC中CMOS RAM存儲的服務器設置（如日期和時間）出現錯誤。出現這種情況后，請和客服代表或是經銷商聯系，索取經過他們核準的設備清單。

■ 警　告

　　如果電池更換不正確會(huì )有爆炸的危險。更換電池只能用同樣型號或是設備制造商推薦的同等型號的電池。請按照制造商的指示丟棄廢舊電池。
　　請按照如下步驟來更換后備電池：
　　1. 請遵守本章開頭所述的安全和ESD預防措施；
　　2. 卸掉頂蓋，找到服務器板卡上后備電池的位置（參見圖5-8）；
　　3. 將一小號平口螺絲刀的頂端或類似物件插入塑料護圈的薄片下，輕輕地向下壓螺絲刀將電池撬起來；
　　4. 將電池從承座上拆卸下來；
　　5. 請依照當地法規來處理拆下的舊電池；
　　6. 將一枚新的鋰電池從包裝中取出，小心地按正確極性把電池安裝到承座上；
　　7. 重新安裝鋰電池承座上的塑料護圈；
　　8. 將頂蓋還原；
　　9. 遵照配置用戶手冊恢復RTC的配置設置。

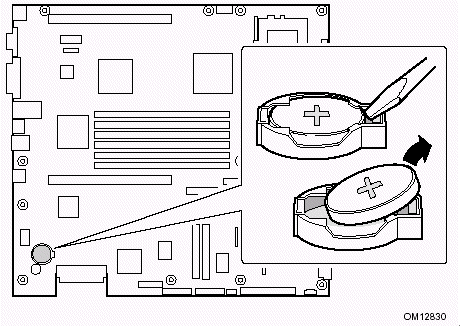

圖5-8. 更換后備電池

A．警告

　　A.1 警告

	本產品中的電源都有一些用戶不可維護的部件。且本產品可能包含不止一個電源。只有具備專業資格的人員才能維修電源。
	如果提供的電源線不是所需型號，請不要嘗試著改動或者是使用該電源線。
	系統的電源按鈕無法關斷所有系統電源。要關斷系統的所有電源，必須拔掉/斷開系統的電源線。
	為了避免遭受電氣或是機械傷害，只能由具備維修資格的人員來拆卸機箱外蓋。 　　安全措施：無論何時拆下機箱外蓋，進入系統內部時，請按照如下步驟操作： 　　1． 請關掉和服務器相連接的所有外圍設備。 　　2． 按下電源按鈕并關掉系統。 　　3． 拔掉/斷開系統的電源線。 　　4． 請將和系統I/O接頭或端口相連接的所有外圍電纜和通信線做好標記然后斷開。 　　5． 當操作部件時要戴上防靜電的手箍來提供ESD防護，該防靜電手箍和服務器的接地的機殼（任一未噴漆的金屬平面）相連。 　　6． 卸下機箱外蓋被卸下時請不要運行系統。
	在已經完成上述的五步安全措施后，就可以拆卸系統外蓋。操作如下： 　　1． 卸下外蓋上的所有螺絲釘并收好。 　　2． 卸掉外蓋。
	為了充分的散射和通風，在啟動服務器之前務必重新裝上外蓋。不安裝外蓋運行系統可能損壞系統部件。外蓋安裝操作如下： 　　1． 首先檢查確保沒有把使用過的工具和部件遺留在系統內部。 　　2． 檢查電纜、附加的板卡和其他一些組件是否都安裝正確。 　　3． 用先前卸下的螺絲釘把外蓋固定在機箱上，將螺絲釘擰緊。 　　4． 把所有的外部電纜及電源線和系統連接好。
	如果系統正在運行，微處理器和散熱器溫度會(huì )很高。另外，一些板卡和機箱部件有著鋒利的管腳和邊緣。所以接觸這些設備時要小心，可以考慮戴一雙防護手套。
	如果電池更換不正確會(huì )有爆炸的危險。更換電池只能使用同樣型號或是設備制造商推薦的同等型號的電池。請按照制造商的指示處理廢舊電池。
	系統設計的運行環境是典型的辦公環境。設備運行的場所要滿足如下條件： 　·干凈并且不存在懸浮微粒（一般的房間灰塵除外）。 　·通風良好并且遠離熱源，包括太陽直射。 　·遠離震動源。 　·隔絕電器設備工作時產生的強電磁場。 　·在一些易遭受雷擊的地區，雷擊時要做好防雷的保護措施。最好在雷電交加的時候把系統接上一個電涌抑制器并且斷開和調制解調器的通訊線路連接。 　·提供一個正確的接地墻體出口。 　·提供充足的空間以引入電源線，因為當產品的主電源斷開時，這些電源線還可以提供電能。
	安全地抬起或是移動服務器對僅僅一個人來說實在是太重了。視服務器而定，用兩個人或是機械幫助來抬起、移動服務器。

B．電磁兼容

　　本節給出必須遵守的不同的要點，以確保本產品能在世界范圍內正確、安全地使用。
　　本章的術語涉及多種國際EMC標準。

　　B.1 美國和加拿大的具體情況

　　在美國和加拿大，這個設備已經接受測試，并且符合對A類數字設備的限制，這限制可見FCC規則的第15部分。這些限制是被設計用來當設備在商業環境下運行時為防止有害干擾而提供合理保護的。該設備會(huì )在無線頻段上產生、使用甚至能發射輻射能量，如果不按照用戶手冊的指示來安裝和使用，還有可能對無線通信產生有害的干擾。在住宅小區中運行本設備可能會(huì )對用戶產生有害干擾，需要用戶自己來解決這個問題。

　　B.2 信令卡的安裝

　　為了符合EMC的規定，當安裝電纜超過三米時，就必須使用鎧裝電纜。

C．配件數目列表

　　SIU520和SG430的備用配件列表如下：

　　表C-1. 配件數目表

融合通信專欄>>手冊下載>>
