文檔索引：U02HSP02
修訂記錄

◇ 重要信息

　　本手冊中的信息在精確度方面不提供保證。DataKinetics公司對使用Septel PCI和它的文檔造成的任何損失不承擔任何責任。
　　1999-2001 DataKinetics 公司保留所有權力。如果沒有得到DataKinetics 公司的書面同意，本文檔的任何部分不得復制，不得存儲在可獲取系統或者以任何形式傳播。
　　Septel是DataKinetics 公司的一個商標。
　　其他名稱及品牌屬于其他產權。

1． 介紹

　　1.1 概述

　　Septel cP是一個通信環境中用在CompactPCI 機箱中的智能多路信令接口卡。它占用一個單獨的插槽，由兩部分組成：主板和轉換背板。嵌入式軟件支持多種信令系統，包括DataKinetics的SS7協議棧。
　　該卡最多支持8個基群速率通信接口，每個都可以在運行時由軟件分別配置作為E1，T1或者J1接口運行。
　　該卡上的H.110 CT（Computer Telephony）總線接口和數據交換允許時隙在E1/T1/J1、H.110CT總線和卡上的信令處理器之間進行交換。這就使得承載（語音）電路可以路由到其他板卡，并允許整個系統中信令時隙的靈活交換。
　　一個信令處理器提供基于多HDLC信令信道，其中包括最多支持的4個SS7信令鏈路。信令可以是外部PCM接口的一個時隙，CT總線的一個時隙，或者一個V.11（V.35兼容）系列接口的同步時隙。信令鏈路都能以64kb/s, 56kb/s 或者48kb/s的速率運行。
　　該卡支持熱插拔，也就是在不用關機重啟的情況下替換有故障的卡。
　　運行時下載到該卡的軟件能夠?qū)崿F(xiàn)信令協議，并且為主機上運行的用戶應用軟件提供一個基于消息的接口。可以支持多個信令系統的軟件，所支持的信令系統包括SS7協議：MTP，ISUP，TUP，NUP，SCCP，TCAP，MAP，IS41和INAP。
　　Septel cP卡的軟件驅動程序適合多種操作系統，包括：WindowsNT*，Windows2000*，Linux*和Solaris*。
　　本手冊詳細描述了Septel cP卡使用規則和物理屬性，安裝過程和卡接口。對于軟件運行的細節請參考相應的程序手冊。

　　1.2硬件概述

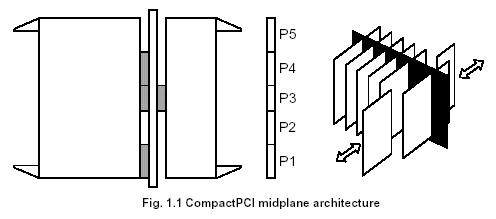

　　CompactPCI是中間背板結構，即有多個卡插在機箱前部和后部的結構。該體系結構的背板位于前向插卡和后向插卡之間，提供機箱中所有插槽間的總線連接和同一機箱中前向和后向插卡之間的連接。所有的插卡通過指定的從P1到P5插槽連接到背板。這些插槽的功能在CompactPCI CT (computer telephony) 總線規范中有具體定義。P1，P2和P4用于背板的總線連接，而P3和P5用于同一機箱中前向和后向插卡間的連接。PCI中間背板結構如下圖所示：

　　Septel cP卡要求一個單獨的具有轉換背板兼容性的6U CompactPCI插槽。它使用P1連接32比特PCI總線，P3連接轉換背板卡，P4連接H.110CT總線，P2和P5未使用。
　　轉換背板卡用于E1/T1/J1中繼線或者V.11端口的物理連接。它也有針對E1/T1接口的絕緣體和保護組件和針對V.11端口的驅動器。
　　Septel cP卡有一個H.110 CT總線接口，用于提供對其他H.110CT總線兼容卡的連接，比如語音處理和傳真卡或者將來的Septel cP卡。
　　H.110 CT總線支持4096個信道（或時隙）、輔助時鐘和幀定位信號。Septel cP卡能產生CT 總線時鐘或者作為從時鐘工作。CT總線信道可以單獨使用或者組合使用來提供更高帶寬的數據通路。通過H.110 CT總線兼容性背板，信號可以在一個CompactPCI機箱的板卡間傳遞。

　　1.3系統要求

　　使用Septel cP信令卡，主機必須滿足如下基本條件：
　　a） 與版本為.2.1CompactPCI兼容的電腦系統。
　　b） 一個空閑的33MHz 32bit CompactPCI 6U 擴展插槽，具有使用J3連接器的轉換背板卡。

　　1.4相關文檔

　　關于H.110總線更多信息，請參考ECTF H.110硬件性能規范：CT Bus。該文檔可以從ECTF的網站：http://www.ectf.org上獲得。
　　關于CompactPCI 總線的更多信息，請參考PICMG 2.0 R2.1 CompactPCI規范和PICMG2.5 R1.0 CompactPCI computer telephony 規范。該文檔可以從PICMG（PCI Industrial Computers Manufacturers Group）的網站：http://www.picmg.com上獲得。
　　關于DataKinetics產品和服務的更多信息，請參考DataKinetics網站：http://www.datakinetics.co.uk。

2． 說明

　　2.1 PCM接口

　　端口： 　　　　　8
　　數據速率： 　　　2048 kbit/s (E1) 或者 1544 kbit/s (T1/J1)，
　　　　　　　　　　 針對每個端口都可以用軟件來選擇速率。
　　接頭： 　　　　　RJ45
　　脈沖波形： 　　　ITU-T G.703, AT&T TR62411
　　幀格式： 　　　　E1, E1-CRC4, D4, ESF
　　線路編碼： 　　　HDB3, AMI (ZCS), AMI, B8Z

　　2.2 PCM通路

　　總線類型： 　　　H.100 CT 總線
　　時鐘速率： 　　　8192 kHz
　　接頭： 　　　　　CompactPCI P4接頭
　　時鐘： 　　　　　主時鐘或者從時鐘

　　2.3 串行端口

　　接頭： 　　　　　15引腳D型陰性接頭
　　電氣特性： 　　　V.11 (V.35 兼容)
　　信號： 　　　　　收發時鐘，收發數據
　　數據速率： 　　　48kbit/s, 56 kbit/s, 64 kbit/s或者外接

　　2.4 信令接口

　　源接口： 　　　　PCM 接口, H.100 或者串行接口
　　數據速率： 　　　48kbit/s, 56 kbit/s, 64 kbit/s
　　時隙： 　　　　　完全可編程

　　2.5 指示燈

　　PCM 接口： 　　　每個PCM接口用綠色和紅色LED指示燈
　　用戶LED指示燈：　3個一般用途的紅色LED指示燈
　　熱切換： 　　　　單個藍色的LED指示燈

　　2.6 處理器系統

　　處理器： 　　　　MPC860
　　時鐘速率： 　　　50MHz
　　RAM：　　　　　　32 M同步 DRAM
　　總線接口： 　　　33 MHz 32位PCI Rev. 2.1

　　2.7 物理特性－主板

　　高度： 　　　　　6U
　　長度： 　　　　　160mm
　　寬度： 　　　　　Single slot PCI 卡
　　重量： 　　　　　340g
　　接口： 　　　　　J1，J3&J4

　　2.8 物理特性－轉換背板

　　高度： 　　　　　6U
　　長度： 　　　　　80mm
　　寬度： 　　　　　單一PCI卡插槽寬度
　　重量： 　　　　　230g
　　接口： 　　　　　rJ3

　　2.9 環境

　　操作溫度： 　　　0°C 到 +55°C
　　存儲溫度： 　　　40°C 到 +70°C
　　濕度： 　　　　　0 到 95% 非冷凝狀態
　　海拔高度： 　　　0 到 3,500m

　　2.10 電源要求

　　+5V(±5%)： 　　典型值200mA，最大值500mA
　　+3.3V (±5%)：　典型值2A，最大值2.5A

　　2.11 可靠性

　　主板的MTBF：　　MIL-HDBK 217F標準下27,600小時，要求接地良好，溫度25度。
　　轉換背板的MTBF：MIL-HDBK 217F標準下27,650小時，要求接地良好，溫度25度。

　　2.12 規范調整

　　安全：　　　　EN 60950： 2000
　　　　　　　　　UL 60950 三版
　　　　　　　　　IEC 60950：1999
　　　　　　　　　ACA TS001：1997
　　　　　　　　　UL listed accessory，file number E219415

　　EMC： 　　　　ETSI EN 300 386：2000
　　　　　　　　　EN 55022：1998
　　　　　　　　　EN 55024：1998
　　　　　　　　　EN 61000-3-2：1995
　　　　　　　　　EN 61000-3-3：1995
　　　　　　　　　FCC 15部分, B子部分, A類
　　　　　　　　　AS/NZS 3548：1995

　　電信規范：　　ETSI TBR4 A1

3． 硬件安裝

　　3.1 注意事項

　　在安裝之前請參看附錄A：安全和附錄B：電磁兼容性。
　　Septel cP板卡包含ESD（靜電敏感設備），如果操作不當會永久性損壞。如果從機箱上拿走模塊，必須按照相應的靜電防護的操作規程操作。請參照：EN100-015 第一部分基本規范：電敏感設備保護：第一部分基本要求。

　　3.2 拆包

　　Septel cP板卡包裝在抗靜電包中，并且在安裝到計算機之前，需要一直保存在抗靜電包中。檢查包在傳輸過程中可能出現的損壞。如果有損壞或者丟失，應立刻通知供應商和運輸商。

　　3.3 鑒定

　　在板的頂端的標簽上寫有板卡類型，硬件版本號和序列號。主板和轉換背板每個都有單獨的標簽和序列號。
　　標簽的格式如下：<類型>/<最初版本> 。
　　例如：CPM/01
　　　　　CPR8RJ/01
　　任何在最初版本之后的對于板卡的修訂都要記錄在修訂記錄板上。

　　3.4 交換設置

　　在開始操作之前，兩個交換器ADDR(SW1)和BOOT(SW2)都要置0，其他的模式在Septel cP/PCI的7號信令的程序員手冊中描述。
　　所有其他的跳線位置都是為了制造目的而設計的，不能用作他用。

　　3.5 軟件許可按鈕

　　Septel cP板卡上運行的所有的軟件都是通過一個可移動的軟件許可按鈕來保護的。這一個小小的金屬塊看上去像一個電池，安裝在板卡頂部的一個固定器上。
　　在安裝板之前，必須要裝上正確的許可按鈕。如果許可按鈕在一個單獨的包里，必須小心地把它插入固定器的夾子里。必須確保夾子和許可按鈕的良好接觸。
　　按鈕許可的軟件類型由外包上面的符號表示。

　　3.6 安裝

　　在安裝Septel cP板卡之前一定要關閉計算機的電源。
　　在確保計算機的電源關閉后，選擇一個空白的擴展槽進行安裝（如果有任何疑問，請參考用戶自己的計算機手冊）。
　　如果擋板未經拆卸，請將擋板頂部的螺絲釘擰下將擋板卸下。保留擋板以備以后使用。
　　安裝轉換背板卡時應使其和機箱前向卡排成一排。
　　將板卡與板卡導槽對齊，將插入/拔出的手柄壓到底使其和底盤相交。在最終安裝完成之前，一定要確保連接器和板卡導槽的對齊，并防止板卡的損壞。
　　最后插入卡時要使用插入/拔出手柄，以確保手柄上紅色按鈕（頂部和底部）準確到位，如果不這樣，板卡就不能準確插入。
　　一旦前向和背向的板卡安裝完成，重新連接電源線并開機。
　　一旦Septel cP板卡完成了在計算機上的物理安裝，請翻到程序員手冊軟件安裝一節。

4． 接口--主板

　　本部分詳細描述了Septel cP主板上的接口。下圖描述的是主板和前板。

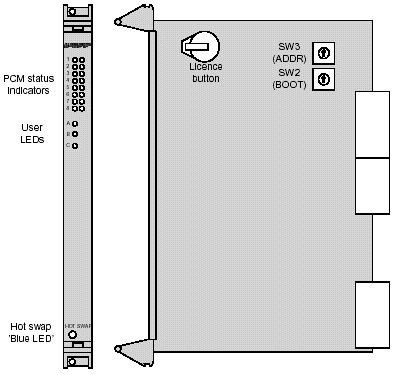

圖4.1 前板接頭和指示器位置

　　4.1 前板指示燈

　　Septel cP板卡的前板上有狀態指示器。當板卡重置以后，所有的PCM狀態指示器保持開的狀態，直到板卡上的軟件開始運行。

　　4.2 PCM接口狀態指示燈

　　前板包括8對PCM接口指示燈，標示為1到8。每一對都有一個綠色的和紅色的LED指示燈，指示各個PCM接口的狀態，如下表所示：

　　4.3 用戶LED指示燈

　　用戶應用中提供了標示為A, B, C的三個紅色LED指示燈的基本用途。這三個LED指示燈的使用在Septel cP/PCI的7號信令的程序員手冊中有詳細描述。

　　4.4 熱切換"藍色LED指示燈"

　　熱切換"藍色LED指示燈"用來指示板卡可以從系統中拆除。指示燈在插入板卡和系統重啟的過程中仍然保持開的狀態。

5． 接口--轉換背板

　　本部分詳細介紹了Septel cP轉換背板的接口。下圖描述了轉換背板和后板。

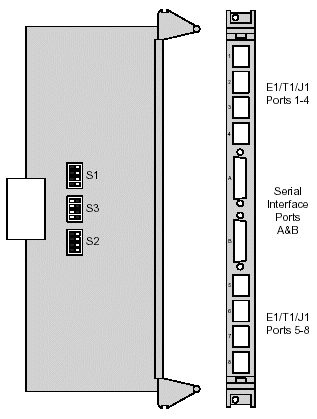

圖5.1后板連接器位置

　　5.1 后板連接器

　　Septel cP后部轉換板為E1/T1/J1 PCM接口中繼線和V.11串行接口提供連接。

　　5.2 PCM接口端口

　　Septel cP轉換背板上的RJ45陰性接頭用于和平衡E1/T1/J1中繼線的連接。接頭每組4個，按照在板卡上從上往下的順序，分別標示為1到8。
　　接頭和信號的描述見下表。注意引腳1指向板卡的底部每個RJ45 接頭。

　　5.3 串行接口的端口

　　后部轉換板卡提供兩個同步的串行接口端口。每個端口是一個V.11（V.35兼容）電氣接口特性的陽性15針D型接口。
　　串行接口的端口可以使用一個內部時鐘或者外部時鐘定時。在這兩種情況下，在發送數據和接收數據時，使用同一個時鐘。
　　如果使用內部時鐘，在運行過程中使用D型接頭中的發送時鐘引腳，不使用接收時鐘引腳。如果使用外部時鐘，在運行過程中使用D-型接頭中的接收時鐘引腳，不使用發送時鐘引腳。
　　接頭的引腳和信號分配見下表：

附錄A：安全

　　為確保在世界范圍內安全和正確的使用，應當認真閱讀本文檔所涉及的各種安全信息。
　　本節描述的各種國際安全標準中所闡述的術語在本節適用。

　　A.1信號板卡安裝

　　信令板卡是專為UL*列出的計算機使用，有安裝指示詳細指導用戶如何安裝板卡附件。

　　A.2接頭分類

　　A.3澳大利亞和新西蘭

　　在這些國家應遵守相應的安全要求，本設備之間的連接必須通過一個線路隔離單元，并且此單元上必須標有符合電信標準的標簽。

　　A.4美國和加拿大

　　在這些國家遵守相應的安全要求，本設備連接到公眾網絡必須經過UL列出的業務實體（也就是說本設備不能直接連接到外部公眾網上）。

　　A.5德國

　　（略）

附錄B：電磁兼容性

　　為確保在世界范圍內安全和正確的使用，應當認真閱讀本文檔所涉及的各種安全信息。
　　各種相關國際安全標準所闡述的術語在本節適用。

　　B.1信令板卡的安裝

　　接到板卡上的PCM電纜應當提供鐵氧體軛流圈。
　　為了適應EMC規則的要求，在安裝電纜長度超過3米時，必須使用屏蔽電纜。

　　B.2美國和加拿大

　　依據美國通信委員會（FCC）條例的第15部分規定，本設備經測試屬于A級數字產品。這些規定是保證設備在商業運行時可以抵抗合理的干擾。本產品具有高頻輻射，如果不依照指導手冊進行安裝，可能會對無線通信產生干擾。本產品運行在居民區可能產生有害干擾，用戶應自己負責解決。
