第二課 SS7信令系統網絡簡介
鏈路的類型，鏈路的容量，可靠性，信令點編碼，路由和路由集
2.7 鏈路的類型

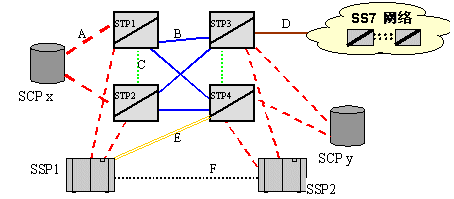

下圖顯示了各種類型的鏈路，各種類型的鏈路在物理上都是DS1或T1或E1中的一個時隙。這些鏈路類型 的定義和具體連接兩節點的鏈路配置有關，定義這些鏈路類型的目的，是為了更好地管理網絡，特別是為了減少網絡中斷的可能。為了提高網絡的可靠性，必需要有多個通道可以傳送消息。在ANSI和ITU－T的標準里，都有相應的規則說明如何通過各種類型的鏈路傳遞消息，（如下圖所示的網絡中，當從SSP1往SSP2發消息時，首先試圖從A鏈路發送消息，如果消息發送不出去，再試從F鏈路發送）。以及如何避開網絡瓶頸傳遞消息。
上圖中所示的鏈路類型，分別是：
A鏈路是訪問鏈路，是指連接SSP或SCP到STP的鏈路。圖中紅色線條所示。
B鏈路是橋接鏈路，是指連接不同地域的兩個STP的鏈路。圖中藍色線條所示。
C鏈路是交叉鏈路，是指連接兩個冗余STP的鏈路。圖中綠色線條所示。
D鏈路是對角鏈路，是指通過STP連接到其它SS7網絡的鏈路。圖中棕色線條所示。
E鏈路是擴展鏈路，是指連接不同地域的SSP和STP的鏈路。圖中黃色線條所示。
F鏈路是直連鏈路，是指直接連接兩個SSP的鏈路。圖中黑色線條所示。
2.8 鏈路的容量
在通常情況下，SS7信令系統在設計時－條鏈路的數據傳輸容量以其實際容量的40％計算。要計算在給定數據流量下需要多少鏈路，必須知道：
然后就能計算出每條鏈路的消息傳輸容量，再求出需要多少鏈路。下面給出一個計算實例：
2.9 可靠性-> 假定一條64kbps的DS0鏈路，通常以速率的40％計算容量。
-> 64000 bits/1 byte (8 bits) = 8000 bytes/秒; 乖以 40% = 3200 bytes/秒 就是DS0的數據傳輸速度為 3200字節／秒。
-> 消息的平均長度（ISUP）為 40字節。
-> 每條鏈路每秒能傳送的消息條數＝3200／40。
-> 所以在一條DS0鏈路上每秒鐘能傳送 80 條ISUP消息。
Telcordia標準要求：一個給定的鏈路集在－年中中斷的時間不能超過10分鐘。為了確�？煽�，SS7信令網一般采用冗余配置，下面列出了幾種保證可靠性的方法：
2.10 ANSI信令點編碼
每個SP（信令點）都有一個唯一的網絡地址叫做信令點編碼，ANSI信令點編碼采用24位分等級的地址編碼：
中國國內也采用24位的信令點編碼，具體的三個八位組意義如下：
為了壓縮路由表的大小，可以用路由掩碼來分發消息：
路由表中當然可以包含全部24位的信令點編碼。
2.11 ITU－T信令點編碼
國際信令網的信令點編碼采用14位編碼，其中：
2.12 路由和路由集
路由是從源信令點到達目的信令點所要經過的預先確定的信令消息傳送路徑，路由有以下特點：
路由集是一組分配給某個目標信令點的路由。

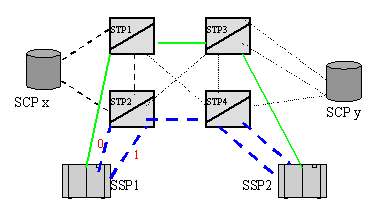

如下圖所示，藍色的五條鏈路組成SSP1到SSP2的路由1，綠色的三條鏈路組成SSP1到SSP2的路由2。路由1和路由2組成SSP1到SSP2的路由集。
思考題
