第二課 異步轉移模式ATM基本概念

二、 ATM基本原理

1． ATM的層次模型

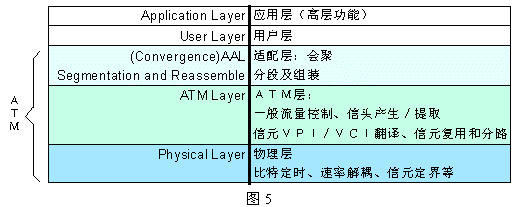

　　ATM層和OSI模型不完全一致，它主要處理物理層和數據鏈路層問題，其協議分層如下圖5所示，其中簡要地列出了各層的中英對照和相應的功能。

　　ATM可用速率分若干等級：

a)1.544Mbps/2.048Mbps；
b)25Mbps；
c)45Mbps；
d)155Mbps；
e)622Mbps，

　　它們可以分別容納不同QoS和速率要求的業務。順便指出NMS的ArTeMux系列ATM產品可以為UTP（Unshielded-twist-pair），MMF(Multi Mode Optical Fiber)和SMF(Single Mode Optical Fiber)提供25Mbps和155Mbps兩種速率（但25Mbps是北美標準，不適合中國）。

2． ATM的信元

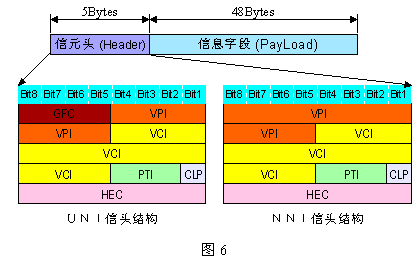

　　ATM信元實際上就是分組，為區分X.25分組（Packet）改稱為信元（Cell）。ATM信元具有固定的長度，總長為53字節。其中前5個字節為信頭（Header），包含各種控制信息，包括信元目的（邏輯）地址、糾錯碼、業務控制和維護信息等；后面48字節為信息字段（Payload），又稱凈荷，其中包含了業務的數據，它們將被透明地傳輸。信元結構如下圖6所示。在UNI接口和NNI接口上ATM的信元頭結構是不同的。

GFC（Generic Flow Control）：一般流量控制。如圖7所示，GFC僅在UNI信頭存在，因為ATM只在端設備與用戶設備處進行流控制，以減少網絡過載的可能性。

VPI（Virtual Path Identifier）：虛通道標識符。在ATM中，若干虛通路（VC）組成一個虛通道（VP），并以VP作為網絡管理單位，相當于X.25中的邏輯信道群號（LCGN）。

VCI（Virtual Connection Identifier）：虛通路標識符。類似于X.25中邏輯信道號（LCN），用于標志一個VPI群中的唯一呼叫，在呼叫建立時分配，呼叫結束時釋放。在ATM中的呼叫由VPI和VCI共同決定，且唯一確定。

PTI（Payload Type Identifier）：凈荷類型。用于指示信息字段的信息是用戶信息還是網絡信息。

CLP（Cell Loss Priority）：信元拋棄優先級。當CLP為"1"時，表示當網絡擁塞時可以拋棄該信元；相反，不能拋棄CLP為"0"的信元。

HEC（Header Error Control）：信頭差錯控制。為了提高處理效率（同時傳輸線路條件允許如此），ATM僅進行信頭 差錯控制，以防VPI/VCI差錯，即呼叫間"串話"。

3． ATM的信令接口：

　　UNI和NNI ATM有兩種類型的接口：一種是用戶-網絡接口（UNI：User-Network Interface），一種是網絡－網絡接口（NNI：Network-Network Interface）。如下圖7所示。

　　其中的UNI接口完成終端用戶系統與專有ATM交換機和公眾ATM網絡之間及專用ATM交換機與公眾ATM網絡之間的消息互通。而NNI是專為公眾或?qū)Ｓ蠥TM網絡之間的消息互通。通過這兩種接口，一方面可以維持現有的話音、視頻、數據等本地網絡不變而輕松地在UNI下得以綜合，另一方面可以利用NNI高速地傳輸多種類型的信息。

4． ATM的地址

　　在ATM中，地址是呼叫建立過程中通過UNI信令確定的，然后據此尋找合適的路由，并建立VC（虛連接）。虛連接由一系列VPI/VCI路由構成，并用VPI/VCI標識。ATM中使用20字節的地址結構，如下所示：

ATM地址有三種格式：

1. DCC格式：按國家分配的地址；
2. ICD格式：按國際組織分配的地址；
3. E.164格式：傳統電話編號方式。

　　它們的區別由交換機MAC地址中的地址前綴指明。

　　其中適配器的MAC地址，又稱ESI（End System Identifier）是48比特的MAC地址（與現有LAN-MAC地址兼容）。選擇字（SEL）在NNI接口中沒有意義，僅在UNI接口處解釋，在NMS的ArTeMux中用于識別終端系統中的終端接入點（地址空間大小為256）。

5． ATM的地址注冊

　　在呼叫建立過程中終端系統和ATM交換機之間（UNI）通過過渡性本地管理接口（ILMI：Interim Local Management Interface）協議完成地址注冊。注冊過程如下圖所示。

（1） ATM終端系統通知ATM交換機自己的MAC地址ESI；
（2） 如果正常，ATM發回包含ATM地址的其余部分（包括ATM交換機MAC）的響應包。

6． ATM的虛連接（Virtual Connection）

　　ATM和STM都是面向連接的傳輸模式。但ATM和STM不同，其連接是"臨時"的，不像STM中那樣，用戶在呼叫期間獨占物理通道（的一部分），而是邏輯上的"虛連接"，故稱"虛電路"。用戶間的信元傳輸必須在虛電路建立之后，才能進行；信元按序發送，并按序到達目的終端；且各虛電路擁有自己（在呼叫建立期間協商好）的業務性能參數。

(1) 虛電路（Virtual Circuit）概念

虛通路（VC）：兩個終端接入點的邏輯連接。
虛通道（VP）：一組虛通路集合。

　　VCI和VPI分別用于標識為一個呼叫鏈路所分配的虛通路和虛通道。前面所講的ATM地址僅在UNI接口處用于識別用戶終端及用戶終端內的邏輯設備；在ATM交換和傳輸控制過程中都以VPI+VCI作為參考值（參見ISDN及七號信令部分中的呼叫參考值）。VC和VP的關系如圖9所示。

　　值得指出的是，一個呼叫鏈路由端-端VCI/VPI和ATM交換機的路由表唯一確定，一個呼叫鏈路上的信元的VPI+VCI在ATM交換過程中會被改變（由路由表決定）。

(2) ATM交換

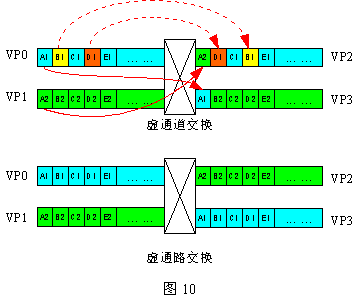

　　ATM中的兩種交換：虛通道交換（VCS：Virtual Channel Switching）和虛通路交換（VPS：Virtual Path Switching）。前者指同一個VP內或不同VP內的VC之間的交換；后者指一個VP內所有信元同時被映射到另一個VP內的過程。見下圖10。

(3) ATM的兩種虛連接

永久虛連接（PVC：Permanent Virtual Connection）：是一種靜態虛連接，必須手工配置。其優點是，不必每次呼叫都進行虛連接配置，所以連接快（小于30us），僅由系統響應時間決定。其缺點是，這些PVC必須手工配置，不能進行大量PVC配置。

動態虛連接（SVC：Switched Virtual Connection），又稱交換虛連接：是一種動態的虛連接，由終端用戶或終端應用發起連接請求，系統臨時建立。連接時間由ATM網絡決定，在系統擁塞時可能失敗。但SVC比PVC具有更高的QoS適應性和帶寬利用率。

二者都必須能進行點-點連接和點-多點連接。
