CTI技術與現代電信網絡

敖旭光 2001/10/11

一 CTI技術的概念及發展概述

CTI（Computer Telephony Integration）是在電話網絡進入數字化時代，計算機技術廣泛應用于通訊領域后逐漸發展起來的一門綜合技術。從早期數字通信技術替代模擬通訊技術以來，計算機已經不只是簡單作為電信交換和傳輸網絡的控制部分而存在，而是逐漸演變成語音通信的一部分，將智能化的語音延伸到通信網絡的每一個角落。這種計算機電話集成技術的發展從簡單的語音信箱應用開始，很快發展起來了智能網業務、IP電話技術、ATM語音技術、統一消息技術、交互式會話系統等，其中IP電話和交互語音（IVR Interactive Voice Respond）是目前發展最快和應用前景最為廣泛的兩種技術，并且已經逐步滲透到無線通信網絡和多媒體網絡中。

CTI技術應用范圍的不斷擴展，特別是在與電信網絡融合的過程中，協議標準化問題顯尤為重要。CTI技術標準大部分由ECTF（Enterprise Computer Telephony Forum）定義。

二 CTI關鍵技術以及遵循的協議和國際標準

CTI在對語音的處理上流行的幾項技術主要包括：語音編碼技術、語音識別技術、語音合成技術等幾方面。

同電話系統相似，語音編碼技術最常用的是脈沖編碼調制（G.711 64K PCM標準），自適應差分脈沖編碼調制（G.721 ,G.722 ADPCM標準），和增量調制（DM）。語音編碼方案一向以追求低碼率、短延時、高質量為目標，目前的G。728標準采用的優化后的短延時激勵碼（LD-CELP）速率可達到16K/S，算法延時小于2ms；1995年 ITU推出的G.729標準再度將速率降到8K/S。日本數字移動通信采用的矢量和線性預測編碼（VSELP）已將語音編碼標準定為6.7K/S。高效的編碼方案將是語音在IP、ATM網上高速傳輸保證。

語音識別技術和語音合成技術是近幾年發展起來的計算機語言學（Computer Phonetics）的主要研究方向。語音識別早期主要采用的技術包括：線性預測分析技術（LPC），動態時間規劃算法（DTW），矢量量化技術（VQ）等。80年代以來對隱馬爾可夫模型（HMM）的研究推動了語音識別的迅速發展。這類方法的特點是，設計人員根據人工神經網絡技術，設計出一種可訓練的模型，并用大量已經存在的數據去訓練，得到大量非特定人連續語音識別模型。

語音合成技術又稱作文語轉換系統（TTS），包括文本分析、韻律建模和語音合成三部分。文本分析目前主要以統計學方法以及人工神經網絡技術應用為主，具有代表性的有：二元文法(Di Grammar Method)、三元文法(Tri Grammar Method)等；韻律特征包括的聲學參數包括頻率、時長、音強、停頓等；語音合成技術中比較著名的有Klatt的共振峰(Formant)合成系統，和最近發展起來的波形拼接(PSOLA) 語音合成技術。

由于CTI技術是伴隨計算機通信發展起來的，CTI應用初期的關鍵技術就是計算機與電話交換機之間的接口技術，1988年歐洲計算機制造協會ECMA（Eoupean Computer Manufacture Association）首先提出了計算機與交換機之間的標準協議：CSTA（Computer Supported Telecommunications Applications），是OSI應用層協議，其主要對象是基于交換機特別是專網電話交換機的中繼線和排隊機，主要技術包括連接、應答、轉移、會議等呼叫控制服務；話機性能、音量控制等設備服務；消息的收發、事件管理和計費等內容。目前CSTA-III（98）版本仍廣泛應用于PBX等領域。

美國國家標準學會（ANSI）于1989年制定了應用于程控交換機中虛擬交換網（Centrex） 方面的標準：SCAI（Switching Computer Application Interface）實現了計算機和電話交換的集成。

目前隨著計算機硬件技術的迅速發展，特別是板卡和接口軟件技術的進步，CTI領域最廣泛采用的還是各類應用程序接口（API）技術和相關標準。

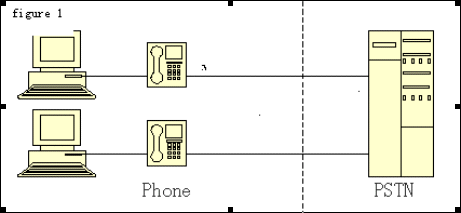

1.TAPI技術標準：Microsoft公司提出的，其目標是為了促進開發電話語音應用和呼叫控制的Windows 電話 API。在TAPI 3.0的白皮書中，允許用Java、C／C++和VB等任何語言寫TAPI的應用程序，實現用Windows應用程序控制通信設備。TAPI是Windows 95和Windows NT的標準組件，支持USB和ActiveX控件，側重與計算機與電話的集成應用。其結構示意如下：

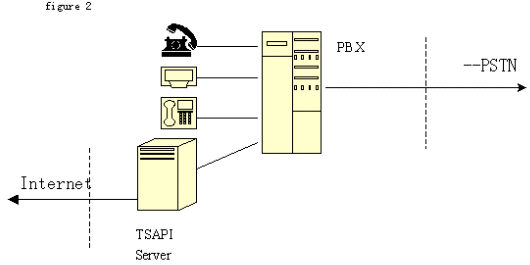

2、TSAPI技術標準：由Novell公司開發。它將程控交換機或中央電話系統與Netware網絡集成在一起。可以實現呼叫轉移，交互式語音（IVR）和自動呼叫分配（ACD）等功能。支持包括Windows各種版本、OS/2和Unix等目前主要操作系統。不同于TAPI ，TSAPI在計算機和桌面之間建立一個邏輯的連接，通過這些連接在任一端的TSAPI應用就可以完成呼叫控制。由于TSAPI主要為Netware網操作系統增加電話服務，不在每個電話和PC之間建立直接的連接，而是由一個電話服務器Netware可加載模塊（NLM）、一個電話服務器API（TSAPI）、一個電話服務器庫和一個電話客戶庫組組成在服務器電話系統間建立的連接，因此這個連接也稱為PBX-To-Server連接。電話服務器 NLM是負責 PBX和 Netware服務器間傳送信息的。電話服務器 API是為運行于服務器上的應用提供電話服務器API。三方連接在客戶--服務器組網中比單方連接有更大的靈活性。網上的每個用戶都可迅速地通過現有的LAN基礎結構撥入PBX。對其他服務的接入，如主機或終端仿真、傳真、E-mail等，都可以通過CTI接口獲得，只要這些業務已經存在于網上。結構如圖：

TAPI和TSAPI強調對電話的控制。1995年成立的企業計算機電話論壇（ECTF）對媒體控制的信號處理系統架構（SCSA）進行研究并發展成為一種媒體控制API標準－S.100，并于1996年發布。媒體控制API的主要應用領域是建立基于PC機的媒體處理系統及基于PC機的語音處理系統的開發，稱為媒體和交換服務界面，提供了包括語音信箱、傳真和其他媒體的轉換，是定義CTI應用于交互操作的技術基礎。在此基礎上又推出了不同應用之間進行S.100業務通信的協議標準—S.200和對系統資源的控制的協議標準--S．300。

三 CTI技術在現代電信網上的應用

CTI技術的發展既依賴于電信網絡又對現代電信網絡提出了更高的要求。由于計算機技術的迅猛發展，傳統的電信業務已經遠不能滿足人們信息交流的需求，九十年代以來，以數字交換與傳輸網絡為基礎的，結合計算機技術應用而發展起來的ISDN業務、IP語音業務（VoIP）、交互式語音（IVR）、智能業務（IN）以及即將出現的INTERNET語音門戶Voice Portal、擴展語音標記語言（Voice XML）技術和統一消息業務給等將計算機與語音通信技術結合構成一個全新概念的現代電信網絡。

1.IP語音技術（VoIP）：IP語音不同于傳統的基于電路交換的語音業務，而是以分組數據報的形式傳遞話音。自從95年以色列VocalTec公司研制出可以通過Internet打長途電話的軟件產品"Internet Phone"以來。IP電話發展到現在，已經融合了分組語音技術、語音編碼和壓縮技術、IVR等技術成份。并且隨著QoS不斷提高，成本不斷降低，現在已經開始分流傳統長話業務。目前IP電話關鍵信令技術由ITU-T H.323 和IETF會話初始化協議SIP（Session Initation Protocol）兩套標準體系構成，SIP和H.323都是使用RTP作為媒體傳輸協議。SIP側重于將IP 電話作為Internet上的一個應用，借鑒了其他Internet標準和協議的設計思想，比如FTP，SMTP等，增加了信令和QoS功能。相比之下H.323協議采用的是傳統的實現電話信令的模式，定義了4個主要的組件：終端（Terminal ）、網關（Gateway）、網守（Gatekeeper）和多點控制單元（MCU）便于與現有的電話網互通。由于H.323發展得比較成熟。我國目前的IP電話網也普遍采用了這種方式。

2.呼叫中心:是CTI技術應用的一個主要領域,一般的呼叫中心由智能分配中心(Auto Call Distribution簡稱ACD)、CTI服務器、自動語音應答設備(IVR)、自動傳真服務器、外撥服務器以及人工座席等幾部分構成。排隊機通過CTI-Link與CTI服務器相連,根據話務量、客戶代表的要求或用戶呼叫歷史記錄分配資源。CTI服務器與前置交換機相聯，并屏蔽了交換機與計算機之間復雜的通信協議，向上提供統一的編程接口，使開發人員能方便地開發呼叫中心的各類應用。CTI服務器一般由電話服務單元、安全數據庫和電話服務庫等組成，實現同步語音與數據的傳送、協調語音與數據的轉移、智能路由等功能。交互式語音應答系統(IVR)。能識別用戶通過雙音頻話機數字鍵盤輸入的有關信息，并向用戶播放預先錄制好或通過TTS（Text-To-Speech）生成的語音。 用戶可以通過電話鍵盤與自動語音應答設備進行對話，并選擇自己所需的服務。

3.智能網技術：智能網（IN）是通信網發展的一個主要方向也是CTI在電信網絡上的另一個重要應用。根據AT&T公司Bellcore制定的智能網標準（IN-1，IN-2），以及后期的AIN（Advanced Intelligent Network）標準,ITU-T 1993年提出了智能網第一組功能集（CS-1）的建議，即Q.1200系列建議，并于1995對CS-1功能完善經歷了CS-2、 CS-3階段。現在智能網對CS-4的研究將包括智能網B-ISDN綜合、智能網支持寬帶移動業務，及通用個人通信、虛擬專用網、被叫集中付費等業務；實現虛擬歸屬環境（VHE）的所有功能；支持IMT-2000；增加了認證管理功能（AMF）或位置管理功能（LMF）。我國于1995年頒布了以ITU-T CS-1智能網標準為基礎的中國智能網標準，近幾年國內智能網建設發展很快。現在我國除流行的七種標準智能業務（ACC記帳卡、FPH被叫付費、VPN虛擬專網、UPT通用個人通信、WAC廣域Centrex、VOT電話投票、MAS大眾呼叫）外，各地方運營公司根據本地市場需求又推出了AD廣告、NP流動號碼、TP電話付費業務等。

4.Internet呼叫中心：也是CTI技術最激動人心的應用之一。Internet呼叫中心是呼叫中心技術與因特網技術相結合，設想一下：當客戶在瀏覽網頁同時，如果希望就某一問題與客戶服務代表進行討論，此時客戶不必呼叫中心的電話號碼，而是通過點擊網頁上的“呼叫”鏈接按鈕，顧客便可和業務代表進行語音或文字的交流。Internet的呼叫中心提供以下幾種聯系客戶的方式：電子郵件(E-mail)：發送的電子郵件通過智能路由選擇功能分配到最適合的客服代表進行處理；文字交談(Chat)；客戶與客服代表之間無需語音通信而是通過實時的文字形式進行交交流；互聯網電話(Voice Over IP)：客戶可以使用VOIP功能，通過計算機呼叫呼叫中心。客戶的互聯網電話呼叫經過呼叫中心的智能路由選擇后，被轉接到適合的客服代表；　電子商務：盡管電子商務發展迅速，并已經形成一個相對獨立的網絡應用分支。但是電子商務平臺和應用軟件都離不開CTI技術。

四、CTI帶動語音通信技術的發展

——伴隨技術的進步，下一代電信網絡將是以寬帶IP/ATM、寬帶無線網絡、全光網絡、軟交換的為技術支撐，廣泛結合CTI應用，原有的電信網絡開放化，接口協議標準化，并實現業務應用與承載的分離。用戶可以自行配置和定義自己的業務特征，不必關心承載業務的網絡形式以及終端類型。多協議標記交換（MPLS）協議將成為通信網絡采用的主流技術。而實時話音處理操作系統（VPOS）是下一代CTI系統的核心。

1.統一消息（Unified Messaging）：任何人、任何地方、任何時刻、使用任何一種消息設備都能處理任何一種消息是未來信息技術的發展目標。它不但要求具有實時性、準確性可移動性還要能夠廣泛兼容各種通訊媒體。理論上統一消息將所有的消息類型，如語音、電子郵件、傳真和數據等，以不同的形式集中存儲在一個設備中。這樣，用戶可在任何時候采用方便的方式訪問該設備中的任何消息。統一消息服務系統實現的關鍵是解決各種不同的消息表現格式間的兼容問題，實現語音、傳真、電子郵件等不同信息格式間的相互轉換，其主要采用的技術之一是語音合成技術（Text to Speech）。語音合成技術就是把可視的文本信息轉化為可聽的聲音信息。具體到統一消息服務中，就是將電子郵件、傳真等文字信息轉化成可聽的電話語音。

2.多協議標記交換（MPLS）技術：盡管IP已經得到各類平臺廣泛支持，但是由于其面向無連接，QOS不完善， ISP面對各種新興的增值業務，實施流量工程和計費管理措施還存在一定困難，Cisco提出的基于Tag-Switching技術的MPLS很快就被推崇為下一代Internet寬帶網絡技術的發展方向。由于采用標記分配信令協議（LDP）用于實現標簽的分配與轉發，通過TCP層保證信令消息可靠傳輸，采用基于標記化的VPI/VCI及DLCI轉發機制，因此可以在ATM層上直接承載IP業務，解決了Internet擴展和QoS傳輸?shù)膯栴}，并能夠提供IP無法保證的流量控制業務，平衡負荷保證某些業務的必要帶寬。路由、尋址與控制等功能集成使控制過程簡化。

3、軟交換（Softswitch）技術：現在電信網絡核心仍是基于電路交換的現在正逐漸向IP交換技術過度。預計在未來網絡中的語音消息將通過由軟交換機控制的媒體網關和語音網絡之間傳送。軟交換機有時候也稱為呼叫代理（Call Agent）、呼叫服務器或媒體網關控制器，它主要提供連接控制、翻譯和選路、網關管理、呼叫控制、帶寬管理、信令和呼叫計費信息生成等功能。軟交換是一個基于軟件的分布式交換機 ，為下一代網絡（ＮＧＮ）提供具有實時性要求的呼叫控制和連接控制功能，是下一代網絡呼叫與控制的核心。軟交換的主要功能有：連接各種媒體網關，如ＰＳＴＮ、IP、ＡＴＭ媒體網關等； 執行呼叫控制功能，包括呼叫的建立、保持和釋放；提供多種業務， 包括PSTN/ISDN、IN、ATM交換等業務并實現各種網絡信令互通。各種網絡組件，通過使用交換協議，如媒體網絡控制(Megaco)、媒體網關控制協議(MGCP)、SCTP/M3UA和會話初始協議(SIP)相互通信。

4、語音門戶（Voice　Ｐortal）與Voice XML語言（eXtensible Markup Language）：當人們使用電話設備實現信息交流同時，也希望通過電話語音接入網絡并以交互方式訪問INTERNET得到信息或進行電子交易。交談式語言是人類最易掌握的交流方式，通過語音瀏覽和接入互聯網，促進了語音門戶（Voice Portal）的出現。語音門戶是自動語音識別（ASR）技術、文語轉換（TTS）技術和CTI技術、Web技術、電信技術、計算機及網絡迅速發展的結果。從早期的交互式語音應答系統IVR到最近出現的Voice XML語言都為語音門戶的發展提供了有力技術支持，Voice XML 讓Web“聽”懂了人類語言，以AT&T，LUCENT，IBM，MOTOROLA幾家公司聯合發起的Voice XML 論壇確立了Voice XML1.0標準，對其語法結構給了詳細定義。

綜觀CTI技術與現代電信網絡的演進，語音從電路交換到分組交換，承載業務從單一話音到各種媒體，廣泛采用軟交換技術將傳統交換機的功能模塊化、部件化接口協議標準化使電信網絡逐全面，與計算機技術進一步融合真正實現三網合一，以全光波分復用（DWDM）和無線通信技術為主的傳輸網絡為語音通信業務發展成為交互式多媒體通信提供更高的數據傳輸速率。而隨著統一消息、語音識別等技術成熟，語音門戶將成為INTERNET的又一重要形式。

本文由作者向CTI論壇提供

作者簡介：敖旭光 1990年畢業于長春郵電學院，長春電信分公司交換中心副主任，現就讀于北京科技大學計算機碩士專業。
