輕松實現VoIP和FoIP
——聯通保定分公司連接各營業網點

2002/07/15

　　河北省聯通各地市分公司隨著CDMA手機銷售業務、智能小區及網吧數據接入等業務的迅猛發展，要求在各市及所轄各縣新建營業網點。同時需要通過各網點與市聯通的網絡(luò )互聯，運行聯通計費軟件及辦公自動化軟件網絡(luò )版，提高辦公效率。

　　對中國聯通保定分公司而言，需要2M的E1線路到各營業網點，通過2M的數據專線實現聯通的Intranet，同時實現VoIP及FoIP，使各網點間電話及傳真的費用為零，各網點到市聯通的電話及傳真的費用為零，通過新技術來大大降低聯通的運營成本。

　　組建廣域網平臺

　　廣域網平臺的建設是信息化建設的重要基礎設施，必須從網絡(luò )信息系統建設的全局考慮，將廣域網建設成高起點、易擴充升級、便于管理和維護的網絡(luò )系統。

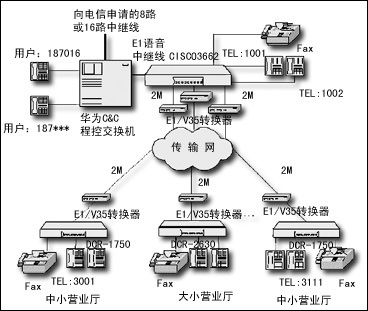

　　保定聯通分公司廣域網絡(luò )拓撲結構圖

　　網絡(luò )拓撲結構如圖所示。其中，通信線路采用聯通的E1線路。中國聯通保定分公司新增營業網點14個，市區營業網點2個，各縣營業網點12個。中國聯通保定分公司市網絡(luò )中心通過14個2M線路與14個網點實現點對點互聯。各營業網點的廣域網設備全部使用神州數碼網絡(luò )公司的產品，包括路由器、語音模塊、網管軟件、交換機等；網絡(luò )中心已購買了Cisco3662路由器，繼續投入使用。

　　市中心路由器繼續使用Cisco 3662路由器，在Cisco路由器上配置4個NM-4T模塊，通過E1/V35轉換器實現聯通的2M線路與Cisco路由器的連接；配置NM-HDV-1E1-30E語音中繼模塊，與華為的C&C08程控交換機的E1語音（30路電話）中繼板相連。

　　業務信息流量小的營業網點使用神州數碼DCR-1750路由器和MR-WIC-1CE1模塊，通過CR-E1-BNC電纜實現聯通的E1線路與DCR-1750的連接；配置MR-VIC-2FXS語音模塊，實現網點與其它網點及與市聯通所有小號電話的呼叫；DCR-1750最多可支持6路語音電話。

　　業務信息流量大的營業網點使用神州數碼DCR-2630路由器和MR-WIC-1CE1模塊，通過CR-E1-BNC電纜實現聯通的E1線路與DCR-2630的連接；配置MR-VIC-2FXS語音模塊或MR-NM-4FXS語音模塊，實現多路VoIP的呼叫。DCR-2630最多可支持12路VoIP的呼叫。各營業網點全部使用神州數碼的DCS1016交換機。

　　實現網絡(luò )電話和網絡(luò )傳真

　　市聯通通過在Cisco 3662路由器上配置一個NM-HDV-1E1-30E語音中繼模塊，通過75歐姆同軸電纜與華為程控交換機的E1接口板相連，提供30路話音，該路由器用作語音網關。各網點配置神州數碼路由器，配置MR-VIC-2FXS或MR-NM-4FXS語音模塊，提供多路語音。

　　神州數碼DCR-1700和DCR-2630路由器均支持H.323協議棧，支持多種語音編碼壓縮標準，可實現與Cisco 5300等多廠家的語音網關的互通。神州數碼路由器支持FoIP功能；保定市聯通與各營業網點的傳真非常頻繁，每天都有很多用戶手機開戶，原始憑證通過傳真發給市聯通存檔。

　　在管理上，通過神州數碼自主研發的網管軟件LinkManager管理VoIP計費。基于神州數碼路由器上的有關語音數據包傳輸量的歷史記錄，通過對相關信息采集、加工、處理等技術得出VoIP使用的詳細記錄：主叫方、被叫方等清單。

　　安全是市聯通營業網點計費系統的重要組成部分。DCR-1700和DCR-2630支持VPN，支持IPSec和GRE，對于重要的計費數據，可進行加密傳輸。

　　語音數據復用分配帶寬

　　聯通新增營業網點，以往通常使用MUX設備進行組網；一套MUX設備可支持電話和傳真，其實質是通過將E1的2M時隙化，一路語音占64K的帶寬，剩余的帶寬用于數據通信。通過神州數碼路由器的語音和傳真解決方案，一路語音最低僅占5.3K的帶寬；語音和數據能復用，且可通過QoS靈活分配帶寬，保證重要業務的帶寬。
