為企業省錢的企業內部IP電話

譚敏清 2002/01/29

一、IP電話的基本原理

　　隨著互聯網技術的飛速發展，實現了傳統電話在IP網絡(luò )上的傳輸，最大的優點就是降低了通信成本。IP電話與傳統電話相比，最大的差別在于不是使用傳統電路交換網絡(luò )，而是使用計算機IP網絡(luò )來傳輸語音信號。所謂IP協議就是互聯網上計算機為了相互通信而共同遵守的一組通信標準與規范。IP技術就是指以IP協議為基礎的相關技術，IP電話就是在計算機網絡(luò )上利用IP技術來傳輸話音與傳真，這一技術統稱為Voice Over IP，縮寫為VoIP。

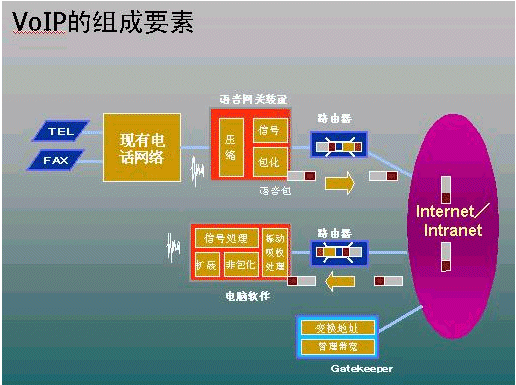

　　原理如下圖所示。發出信息端語音網關首先將語音和傳真信息數字化，然后再壓縮處理變?yōu)閴嚎s數據包在TCP/IP網絡(luò )中傳輸。接收端語音網關則將壓縮數據包先解壓，然后準確地轉換成語音和傳真信息。在撥號端語音網關將你所撥打的電話號碼轉換成IP地址，而接收端則將IP地址轉換成電話號碼。語音網關與公用電話網（PSTN）、交換機（PBX）、集團電話（KTS）和IP網絡(luò )無縫集成。

二、建設企業內部IP電話的基礎條件與經濟效益

　　建設企業內部IP電話的前提條件是要有相對完善的計算機IP廣域網絡(luò )，不管是DDN專線，還是FrameRelay或者其他專線IP廣域網絡(luò )都可以，在數據與語音并存的情況下，帶寬一般要求不低于64K。

　　因為向電信局申請的數據專線一般是包月制收費，不管使用與否都要向電信局繳納固定的月租費用，所以應該充分利用專線的帶寬，避免浪費；而IP電話正是這樣一種不影響正常數據通信的增值業務，并且需要增加的投入也不是太大，卻可以節省大量的長途電話費。

三、企業內部IP電話建設方案

　　市場上的VoIP產品有很多，如cisco、3com、OKI等，究竟該使用哪些VoIP產品呢？答案可能是仁者見仁，智者見智。根據市場調查了解，我們認為，應該選用那些不必更改我們在用的IP廣域網絡(luò )結構與設置、日常維護管理比較方便、性能價格比相對較好的VoIP產品。

　　OKI公司的IVG BV1250互聯網絡(luò )IP電話語音網關就是一種非常好的選擇，完全基于H.323 Ver2.0協議，實現語音和傳真在因特網上傳輸。使用BV1250 進行IP電話和IP FAX通信時，可以感覺到與傳統的電話或傳真所提供的服務毫無區別。運用BV1250，可通過互聯網(Internet/Intranet)將電話機、傳真機和PBX進行互連，建立專用的IP電話網絡(luò )。BV1250使用的是靜態IP地址，因此不能將BV1250連接到使用DHCP（動態主機通信規程）的互聯網上。常用連接方式如下圖所示：

四、本方案的特點

　　1.任意兩點間互通：本系統采用多層星型拓撲結構，可以實現整個網中任意兩點間的互通。

　　2.專用的維護控制軟件：用戶可以集中地進行線路端口、局號及工作狀態等系統數據的維護，拔號規則可靈活設置，極大地方便用戶的使用。

　　3.語音壓縮：采用高質量的語音壓縮技術（CS-ACELP ITU-T G.723A），可以將數字話音壓縮到5.3Kbps、6.3Kbps或8Kbps，同時還采用了靜音檢測及話音插空技術，動態分配帶寬，提高帶寬的利用率。

　　4.通話質量：內置回波抵消器，有效地抑制了回音，同時采用延遲時間吸收緩沖器產生的抖動控制功能，實現無間斷的自然通話，用戶可以收到如同普通電話一樣的話音效果。

　　5.擴容方便：由于本設備是連接在路由器或集線器后端，相當于只是在原有網絡(luò )基礎上增加一項增值業務，所以不需對原有的網絡(luò )架構進行重組，擴容極其方便。

五、傳輸時延的解決辦法

　　傳輸時延對在互聯網中進行話音通信時的話音質量影響較大。在BV1250里，話音被壓縮成8Kbps或5.3/6.3Kbps的數據，并被打成IP數據包在互聯網中傳輸。因為L(cháng)AN（局域網）網段中IP包的碰撞、包在傳輸的過程中會(huì )經過不同的路由器且受到線路速率的影響、IP包在傳輸網絡(luò )中的存儲轉發，隨著傳輸距離的增加，可能會(huì )使時延一步步積累增大。另一方面，時延受也到互聯網中話務量條件的影響。可以采用以下辦法來降低傳輸時延：

　　1.分開LAN網段，防止IP包碰撞

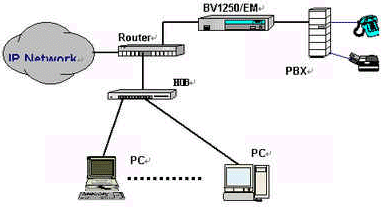

• 在Router側，物理上分開Ethernet端口。如下圖：

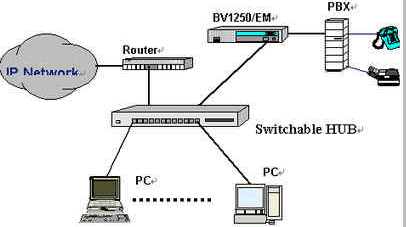

• 在可交換式HUB側，邏輯上分開LAN段。如下圖：

　　2.用優先權控制功能控制時延

　　在互聯網和幀中繼（Frame Relay）交換機中有一個被稱為是優先權控制的功能。如果一個被發送出的IP包被設置了最高的優先權標志位，那么該IP包將被優先傳送出去。建議使用Router或交換機（Switch）中的優先權控制功能來減少時延。例如，Cisco Router具有3級優先權輸出排隊功能。 在不使用優先權控制功能的網絡(luò )中，當傳送的話務量較大時就會(huì )使FAX通信中斷。

六、湖北檢驗檢疫局內部IP電話實例分析

　　（1）湖北檢驗檢疫局IP語音網關配置表

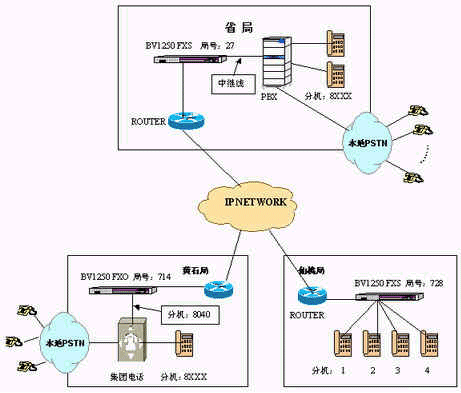

　　（2）湖北檢驗檢疫局IP電話網絡(luò )拓撲圖及撥號方式

　　撥號方法：

　　省局呼叫各分支局：0 － 對方局號＋分機號碼。如：0－714XXXX

　　黃石局…呼叫省局：本地接入BV1250/FXO的分機號碼 －27－語音提示－撥省局分機。

　　黃石局…呼叫各分支局：本地接入BV1250/FXO的分機號碼 + 對方局號＋對方分機號碼。

　　仙桃局…呼叫省局：27－語音提示－撥省局分機。

　　仙桃局…呼叫各分支局：對方局號＋分機號碼。
