隨著某移動公司業務支撐系統的不斷擴展和信息化建設的持續深入，業務復雜度持續提高，業務流程越來越長、各類業務系統規模不斷加大，業務系統之間的依賴關系日趨緊密，與之對應的是業務系統可靠性要求越來越高。
業務支撐部門面對持續擴大的系統平臺規模，7*24小時的服務時間要求，全面嚴謹的業務指標考核標準，關鍵系統“零”容忍的計劃外宕機現狀，緊張的維護人力資源配置狀況，迫切需要可靠性高、運維管理效率高、應急切換快速有效、拓展變更、數據遷移方便準確的平臺系統來提升業務支撐網運維管理效率，降低平臺系統復雜度依賴度，降低運維成本。
本文通過介紹某移動公司NG-BOSS計費賬務融合平臺在存儲虛擬化、并行文件系統應用、應用運行體系優化、系統架構云計算模型優化的具體實踐，能夠很好的解決某移動公司現網系統運行遇到的種種問題，為讀者建立了一種全新的系統架構設計思路。
關鍵字：存儲虛擬化，云計算，并行文件系統，系統設計
1.引言
隨著某移動公司業務支撐系統的不斷擴展和信息化建設的持續深入，業務復雜度持續提高，業務系統可靠性要求越來越高。業務支撐部門面對持續擴大的系統平臺規模，7*24小時的服務時間要求，全面嚴謹的業務指標考核標準，迫切需要可靠性高、運維管理效率高、應急切換快速有效、拓展變更、數據遷移方便準確的平臺系統來提升業務支撐網運維管理效率，降低平臺系統復雜度依賴度，降低運維成本。
2、系統建設背景
某移動公司NG-BOSS系統是在集團公司“OneCM”戰略方針下，根據“移動信息專家”的整體企業發展戰略，遵循集團公司BOSS3.0、NG1-BOSS1、NG1-CRM業務和技術規范，立足于某移動公司的實際需要，在某移動公司現有BOSS系統的基礎上，通過總結成熟的業務需求和對業務模式的前瞻性研究進行的。
3、系統技術實現方案
系統的技術設計及實現方案分為以下幾個層次：
- 虛擬化技術引入及部署
- 建立全局數據實時共享機制
- 應用調度及運行體系優化
- 初步“云”架構模型形成
3.1 虛擬化技術引入及部署

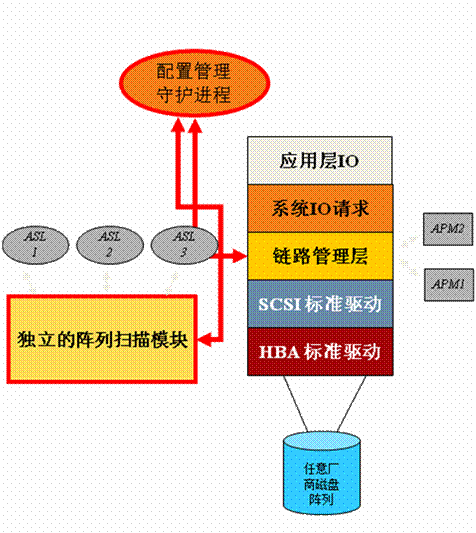

該技術的特點是通過主機層軟件方式建立存儲管理虛擬層，利用專業的第三方鏈路管理軟件解決磁盤陣列和主機的連通兼容性。其運行依靠工作在存儲網絡(luò )鏈路管理層的軟件程序來完成，其體系架構圖如下:
該層次軟件的主要模塊功能如下：
（1）獨立的陣列掃描模塊
（2）鏈路管理層
在此基礎上，通過上層高級邏輯卷虛擬化管理功能來實現諸如磁盤整合、卷鏡像、卷復制、卷快照、卷數據在線遷移保護、分層存儲等功能，實現存儲資源靈活配置、動態調整能力，降低系統調整的業務影響度，提高業務數據可靠性，降低系統運營成本。
3.2 建立全局數據實時共享機制

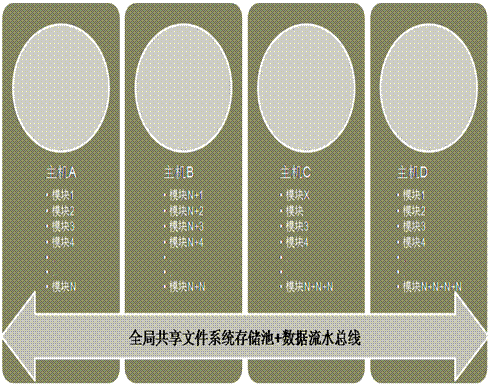

該技術方案是依靠在存儲管理虛擬層上構建并行文件系統，實現所有業務主機共享同一份數據視圖，實現并發數據共享訪問的架構設計方案。其架構示意圖如下：
該架構設計可以給我們帶來如下收益：
（1）通過在存儲層實現全局各業務模塊共享數據訪問的新架構。
（2）新架構除了對業務系統有上述推動作用外，其自身的效率和業務穩定性也較之傳統架構有了很大提升。
（3）在系統可靠性方面，基于共享存儲數據總線的新架構簡化了應用模塊的故障切換響應流程，省去了系統底層存儲資源的切換步驟，可以使每個業務模塊的故障切換速度提升10～20倍，達到<1分鐘的快速切換能力，提升了系統整體生存能力。
（4）在存儲資源使用方面，新的NG-BOSS計費帳務融合系統總計涵蓋近30個應用模塊。采用了新的架構后，我們通過構建全局存儲視圖對原有的存儲空間進行了整合，將需要管理的存儲空間數量有效降低了70％，將預留的冗余存儲空間容量有效降低了50％。
3.3 應用調度及運行體系優化
為了適應系統架構的變化，充分利用新架構的益處，我們對應用系統的調度方式及運行體系進行了優化，具體表現在如下方面：
（1）廢止原有的socket和ftp等通過網絡(luò )的數據交互模式,提高流水處理效率；
（2）通過細分業務、號段的方式實現業務調度粒度的精細化管理；
（3）業務系統運行及配置環境集中管理，實現一點配置，全網生效；
3.4 初步“云”模型架構形成
“云計算”是近來得到業界高度關注的IT技術方向，其帶來的巨大投資回報和商業效益已經得到企業用戶的認可。在電信核心業務系統中，還缺乏應用場景和行業實踐，但在IT建設架構上借鑒“云計算”的部分理念，以達到提高資源使用效率，優化業務運行的目的，在技術上還是可以實現的。
現在，通過在存儲層實現全局各業務模塊共享數據訪問的新架構，我們已經基本能夠將應用程序和業務流程從具體的主機平臺上剝離出來，讓各個業務模塊處理能力不依賴單個主機的物理極限，達到整個業務系統的任何一個業務模塊都可以無縫運行在群集環境中的任意一個節點上，這一創(chuàng )新性架構極大提升了業務系統運行效率，而且使業務發展不受制于特定主機平臺的處理能力瓶頸。
通過前面三個層面的系統及業務準備，NG-BOSS計費賬務融合平臺具備了初步的“云”模型架構，本期項目對該架構的實踐具備的“云”計算特性如下：
- “云”的本質就是動態的,有著隨需而變的面向業務的特點
- “云”對應用的控制是基于負載和調度,本質是資源共享
- 應用系統與數據不存在直接的依賴關系,應用的切換只是承載服務的計算節點的變化
- 基于“云”的群集管理面向成百上千應用模塊,系統擴展性好, 不受單個主機處理能力限制
