安捷倫3G無線外場測試解決方案

2009/04/23

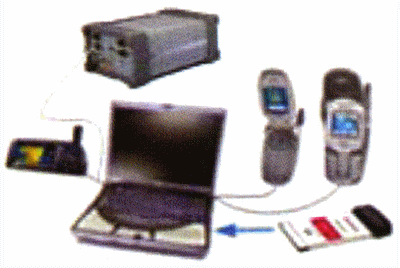

圖1

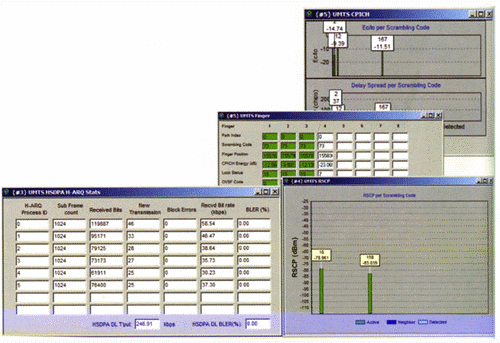

WCDMA/HSDPA技術

　　目前E6474A可以連接多款WCDMA的手機進行測試，如MotoA835/E1000、Nokia6650/6680/7600、OualcommTM6200/6250、LG 8150、Samsung Z105/107/500以及目前所有使用高通6200/6250芯片的終端進行測試；在HSDPA方面，支持Qualcomm TM6275、Samsung ZX-10、Merlin U730/U740及所有使用6275芯片的手機及上網卡。另外安捷倫也提供專門的WCDMA數字矢量接收機，進行擾碼、頻譜及連續波測試，以了解網絡(luò )內、外部的干擾情況。

圖3

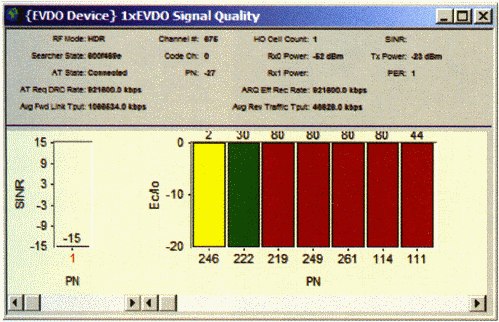

1xEvDo技術

　　在1xEvDo方面，E6474A能支持所有的使用高通芯片的手機和上網卡進行測試。對于原先擁有安捷倫CDMA2000手機和接收機測試系統的用戶，只需添加相應的軟件使用權，即可升級到EvDo的系統進行測試。

　　測試中，不僅可以得到各導頻級的信息、SINR、反向鏈路性能、功率控制、信令消息及RLP層吞吐量信息，還可以通過安捷倫接收機進行獨立的射頻環境測試，如導頻掃描、頻譜測試和連續波測試，通過接收機的這些測試數據，查找網絡(luò )中存在的導頻污染、鄰區丟失、基站始終、孤島效應、外部干擾等問題，從多方面對出現的問題進行定位分析，極大的提高了測試的效率。

圖4

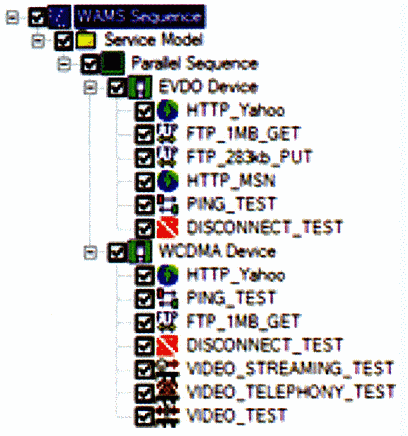

無線數據應用測試（WAMS）

　　安捷倫針對無線網絡(luò )數據業務的特性，推出了新的測試工具——WAMS（WirelessApplicationMeasurementSoftware）。它是安捷倫E6474A路測系統平臺上的一個選件。它支持所有的無線通信技術的數據業務測試，如GPRS、EDGE、CDMA 1xRTT、EvDo、WCDMA和HSDPA等；測試的項目包括HTTP、FTP、EMAIL、SMS、MMS、視頻電話和流媒體測試等；還能夠同時連接多個不同技術的測試終端進行數據業務的并發測試，以實現數據業務的多網絡(luò )評估測試。

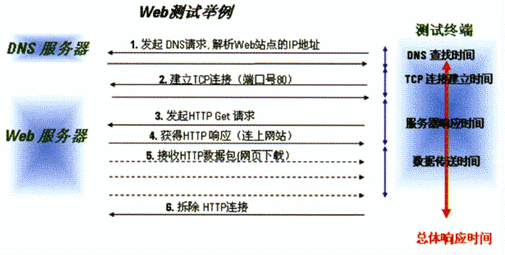

　　在用戶對無線數據業務的訪問過程中，通常會(huì )包含多個階段（業務處理過程）。如當用戶在使用手機要瀏覽網頁的時候，先輸入網頁的地址，然后按手機上的“訪問”按鈕，一段時間后手機的屏幕上就會(huì )顯示出要瀏覽的網頁頁面。看似簡單的過程，其實這里面包含了以下幾個步驟：DNS查找時間、TCP連接時間、服務器響應時間和數據下載時間。在這中間，只要任何一步出了問題，如DNS解析時間過長、TCP連接建立時間過長、應用服務器負載過重、網絡(luò )可用信道資源少而造成數據下載慢，都可能會(huì )造成頁面下載失敗。因此，為了能準確地定位造成用戶對Web服務質量感知度差的原因，我們就需要得到各階段的性能參數，這樣才能快速地進行相關服務器和網絡(luò )的故障查找并解決問題。

圖5

　　安捷倫的WAMS能細化的測試業務各進程的參數，了解相關服務器側的性能指標。在傳統路測系統中結合WAMS測試選項，用戶不僅可以得到在數據業務過程中底層的信令消息、服務小區/鄰小區信息、信號電平、底層數據吞吐量和誤塊率等，還能知道應用層及服務器端的信息。這樣一來，當發生了問題，用戶就可以從多方面的數據去分析、定位并迅速找到原因。
