IPTV端到端業務質量監測技術研究
羅斯青 段保通 2008/06/24
摘要 在IPTV業務的實際運營中，如何保證和監測端到端的業務質量是運營商關注的主要問題。本文首先介紹了IPTV業務質量的定義和業務質量模型，并從運營商角度提出了業務質量監測的需求。之后介紹了目前IPTV質量監測領域的技術、標準和產業發展狀況，最后提出了在IPTV業務網絡(luò )中部署端到端監測系統的技術方案。

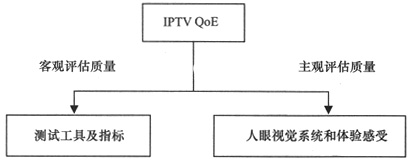

圖1 目前ITU IPTV GSI規定的QoE定義范圍
作者比較贊同ITU IPTV GSI目前對IPTV業務質量的定義，在本文中也采用IPTV QoE來表示IPTV業務質量。當然，從運營商的角度來說不僅僅關心IPTV業務質量定義，更具實際意義的是如何量化IPTV業務質量，如何建立IPTV業務質量的指標體系以指導現網的質量運維。因此，需要根據IPTV所涉及的技術環節，建立IPTV業務質量的評估模型。
圖2參考OSI的7層模型，給出了一種可供參考的IPTV業務質量的參數模型，并展示了與IPTV協議棧之間的對應關系。

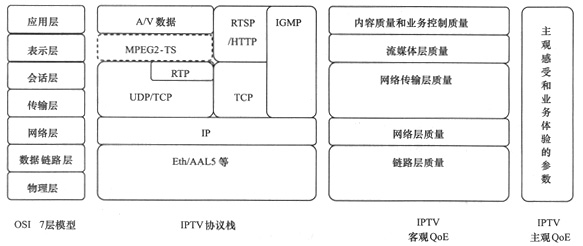

圖2 IPTV業務質量模型與OSI 7層模型和IPTV協議棧的關系
如圖2所示，IPTV QoE的參數模型覆蓋了OSI 7層模型的所有層次。其中，客觀QoE相關的分層質量對應于IPTV的協議棧中各個協議，各層次的質量參數可以通過采集對應的協議及其字段獲得。
具體的，客觀QoE包含以下幾方面的內容。
內容質量和業務控制質量：主要指直播頻道、時移節目、VOD節目、圖片、文字等內容的品質和業務控制的性能指標。例如對于直播頻道質量，需要采集和分析媒體編碼參數、分辨率參數等；對于業務控制質量，需要采集HTTP和RTSP請求的響應速度、頁面數據呈現完整度、組播加入/退出的時延等。
流媒體質量：主要指流媒體傳輸層的性能指標，以采用MPEG2 TS協議傳輸IPTV節目為例，DVB系統測試標準TR
101-290根據各參數對質量影響的程度不同，定義了3個級別，每個級別分別對應一組質量參數，這些參數同樣可供采用MPEG2
TS協議的IPTV系統參考，例如需要采集第一級別中的同步錯誤字段（sync loss）、包識別丟失（PID missing），第二級別中的數據傳輸錯誤（transport
error）、節目參考時鐘抖動錯誤（PCR，jitter error）等參數。如果采用RTSP作為VOD節目的流控制協議，則要采集RTSP信令參數。
網絡(luò )傳輸層質量：主要指網絡(luò )傳輸層相關協議的性能指標，包括TCP/UDP的重傳次數，在采用了RTP的情況下，需要監測RTP丟包率、RTP抖動等。
網絡(luò )層質量：主要指傳統IP網絡(luò )層的性能指標，根據ITU-T Y.1540[3]建議，主要為IP丟包率、IP包時延、IP包抖動及其相關參數。
鏈路層質量：根據不同的鏈路層類型，需要采集不同的性能指標。由于這個層次的質量保障是面向全業務而不僅僅是IPTV業務，本文不做詳述。
主觀QoE主要是用戶對IPTV業務使用中的主觀感受，這些感受是對服務接入速度、內容質量、使用操作便利性等多方面的綜合，至少可以包含以下參數：

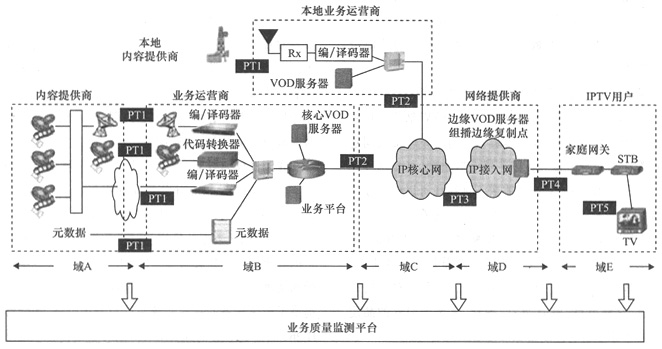

圖3 目前ITU IPTV GSI定義的業務質量系統架構
如圖3所示，整個系統主要包括監測管理平臺、監測代理。
監測管理平臺：負責管理監測代理和采集所有代理上傳的監測數據，并執行統計和分析，是整個系統的核心組件。
監測代理：主要完成業務質量參數的采集和上傳，根據部署的監測點不同，又可以分為3種工作模式。
仿真模式：即主動模式，仿真用戶的IPTV業務登錄、認證及基本業務流程，能夠通過預定義的腳本文件，自動進行相關的測試，記錄并形成業務質量參數記錄文件，上傳給監測管理平臺所有的性能參數。在圖3中，該模式可以部署在PT4和PT5的位置。
監測模式：即被動模式，通過數據鏡像或備份的方式獲得用戶業務數據，分析質量參數，并記錄和上傳給監測管理平臺所有參數。在圖3中，該模式可以部署在PT1、PT2和PT3的位置。
機頂盒內嵌模式（STB embedded test agent，STB-TA）：在機頂盒內部嵌入測試客戶端軟件，能夠將機頂盒運行中的業務質量參數記錄并上傳到監測管理平臺。在圖3中，該模式可以部署在PT1、PT2和PT3的位置。
當然，從系統角度來看，IPTV監測系統在不同的節點所關注的質量是不同的，因此當監測代理工作在不同的模式下或部署在不同的節點時，所采集的質量參數也不盡相同，這里就不詳述了。
從整個系統的架構可以看出，上述系統基本覆蓋了IPTV端到端各個環節，所采集的參數能夠幫助完成圖2中質量模型客觀QoE各個層面的分析，能夠協助IPTV平臺及網絡(luò )運維部門監控網絡(luò )運行中的質量狀態，從而幫助定位故障和解決問題。
6、結束語
IPTV是一個跨廣電網、IP網、電信網的復雜應用，其業務質量監測需要綜合考慮視音頻內容質量、網絡(luò )質量、用戶最終感受等多重因素。本文對IPTV業務質量監測相關技術進行了研究，并提出了IPTV業務質量模型及性能監測的系統框架。
但是對于IPTV運維部門來說，需要一整套IPTV業務質量指標體系，希望能夠通過類似主觀評測分的等級劃分來衡量整個IPTV系統質量，并提供可操作的監測手段。因此，后續還需要研究IPTV業務質量指標體系，量化和評估每個指標對最終用戶感受的影響，并研究各業務質量指標的采集方法，從而構建完整的IPTV業務質量監測體系，保證IPTV業務的順利運營。
參考文獻
1ITU-T E.800.Terms and definitions related to quality of
service and network performance including dependability，August
1994
2ITU-T P.10/G.100.Vocabulary for performance and quality
of service，July 2006
3ITU-T Y.1540.Internet protocol data communication service-IP
packet transfer and availability performance parameters，Nov、2007
4DSL Forum.www.dslforum.org
