基于層次移動IPv6接入認證設計與實現

2008/05/21

　　選項標識定義為OPTION_AUTH_FAIL，類型為46，占2個字節。

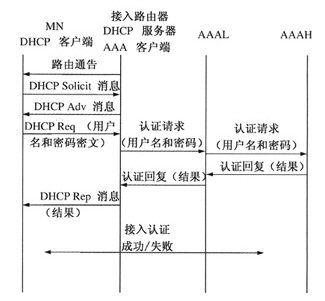

圖1 接入認證時序圖

　　3.消息流程

　　接入認證時序如圖1所示，消息流程如下。

• 當MN加入到一個網絡(luò )中時，接收當地路由器發出的路由通告（RA）。


• MN觸發DHCPv6客戶端發送DHCP Solicit消息去發現DHCPv6服務器。


• 當服務器收到請求消息后，構造相應的Advertisement消息發給DHCPv6客戶端。


• DHCPv6客戶端收到響應消息發出DHCP Request消息，在消息選項中添加新的用戶名和密碼密文選項。


• DHCPv6服務器收到消息后，從中提取用戶名和密文后，對密文進行解密，發送AAA認證請求消息到本地AAA服務器（AA AL）。
>

• AAAL，收到認證請求消息后將其轉發到家鄉AAA服務器（AAAH）。


• AAAH收到認證請求消息后，驗證用戶名和密碼。返回認證回復消息。


• AAAL，服務器將收到的認證回復消息轉發到AAA客戶端。


• AAA客戶端對收到的認證回復進行處理，構造Reply消息響應客戶端請求，


• MN根據收到的Reply消息進行判斷，至此整個認證過程完成。

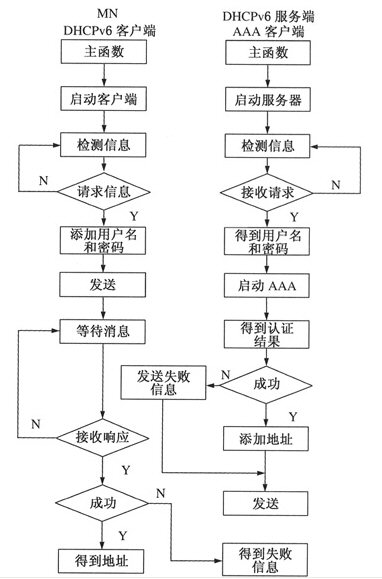

圖2 DHCPv6接入認證消息流程圖

　　2.AAA交互過程

　　當DHCPv6服務器調用子進程執行AAA客戶端程序后，AAA客戶端將把從MN傳過來的密碼和用戶名添加到認證請求選項中，向AAAL進行認證。AAAL將收到的消息轉發給AAAH服務器,AAAH收到認證請求后進行認證。如用戶名和密碼正確，則返回Accecpt響應消息，標志認證成功；如用戶名或者密碼錯誤，則返回Reject響應消息，標志認證失敗。AAAL收到認證回復消息后記錄認證信息，下次認證時只需詢問AAAL，減少認證步驟。

　　AAA客戶端對收到的認證回復消息進行判斷，通過創(chuàng )建消息隊列，將認證回復中的認證結果標志傳遞給DHCPv6服務器。

　　3.包過濾

　　在接入路由器上安裝包過濾器軟件，它工作在網絡(luò )層，根據ACL列表對每個通過的包進行訪問控制，列表中維護IP地址和MAC地址綁定選項，防止合法IP地址被偽造。ACL列表的更新由DHCPv6服務器完成，認證成功后將相應的IP地址和MAC地址添加到ACL列表中，當DHCPv6分配的地址過期后負責刪除該綁定選項。接入認證開始只允許DHCPv6協議和AAA協議的消息包通過，認證成功后只允許綁定列表中維護的IP地址消息包通過，有效地控制了假冒攻擊。

測試結果

　　實驗拓撲原理圖如3所示：

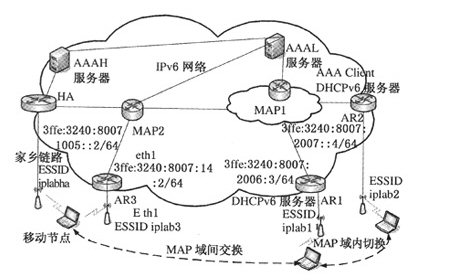

圖3 實驗拓撲圖

　　首先修改層次移動IP的地址配置機制，使其采用有狀態地址配置，在家鄉代理（HA）、接入路由器1（AR1）、AR2和AR3安裝dibbler軟件和包過濾軟件，在服務器上安裝RADIUS軟件。

　　分別在MN上啟動HMIPv6程序，在HA上啟動HMIPv6程序和DHCPv6服務器程序，在A(yíng)R1、AR2和AR3上啟動DHCPv6服務器端程序和路由通告協議。在服務器上啟動AAA服務器端程序。通過手動修改ESSID在家鄉與不同的MAP域之間進行切換，完成在切換過程的接入認證過程。

　　實驗完成了從家鄉到MAP1中的AR1、AR2和MAP2中的AR3的切換過程的接入認證，以及從MAP1到MAP2切換的接入認證過程。在切換的過程中MN觸發接入認證過程，只有使用正確的用戶名和密碼才能完成接入，獲得合法的IP地址。切換完成后采用該地址作為轉交地址進行綁定注冊和認證過程。如果用戶采用了錯誤的用戶名或者密碼，則在切換過程中不能獲得IP地址，接入認證失敗，不能完成切換過程，MN被拒絕加入相應的網絡(luò )。

　　結果證明，完成接入認證過程僅需要2s左右，這是完成DHCPv6協議重復地址檢測過程和AAA協議信息交互所需的時間，沒有增加附加的延時，并且在認證成功的同時給MN分配了一個合法的IP地址作為在線轉交地址。

結束語

　　本文結合HMIPv6、DHCPv6和AAA協議實現了對MN在不同的網絡(luò )間切換的接入認證過程，對用戶提供了可靠的安全保證，解決了無線接入存在的安全問題；同時便于運營商對接入用戶的管理和維護；采用DHCPv6作為接入認證方式還可以提供對地址的有效管理和附加參數的配置（如DNS等）。

　　下一階段主要是考慮如何縮短認證過程時間，實現無縫切換，并且考慮在雙棧下實現接入認證過程，這些也是未來研究的熱點和重點。

參考文獻

　　1D Johnson，C Perkins，J Arkko.Mobility Support in IPv6.RFC 3775，June 2004.

　　2H Soliman，C Castelluccia，K E1 Malki，et a1.Hierarchical Mobile IPv6 Mobility Management(HMIPv6).RFC 4140，August 2005.

　　3J Bound，B Volz，T Lemon，et al. Dynamic Host Configuration Protocol for IPv6(DHCPv6).RFC 3315，July 2003.

　　4C Rigney，A Rubens，W Simpson，S.Willens.Remote Authentication Dial In User Service.RFC 2865.June 2000.

　　5A Patel，K Leung，M Khalil，H Akhtar. Authentication Protocol for Mobile IPv6.RFC 4285.January 2006.
