移動運營商信令監測系統的應用研究
2008/05/28
1、引言
信令監測系統是通信網絡(luò )運行維護的重要支撐系統之一。信令監測系統以不影響網絡(luò )運行的高阻跨接、端口鏡像、能量分配等方式采集各類信令和協議數據，進行信令協議解碼，合成CDR（Call Detail Record，呼叫詳細記錄），再現業務接續全過程，進行網絡(luò )和業務各類指標統計，從而使網絡(luò )維護人員掌握并分析網絡(luò )和業務運行情況。信令監測系統在互聯互通監測、故障診斷、新業務測試、非法通信追蹤、話單核查等方面具有獨特優勢。信令監測系統的建成滿足了互聯互通相關的各項需求，為網絡(luò )質量保障提供了支撐。在網絡(luò )資源、網絡(luò )質量、通信業務等各類統計分析方面，信令監測系統作為專業網管系統和經營分析系統的補充，提供了上述系統不可實現的分析功能。
中國移動和中國聯通均在全國范圍內建設了信令監測系統。如何利用現有的信令監測平臺進行網絡(luò )的運維支撐和新業務的開發，成為各省移動運營商關注的焦點。
2、信令監測系統結構

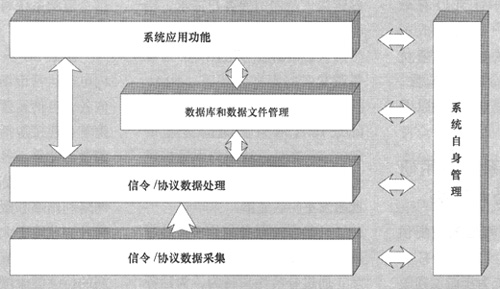

信令監測系統結構可分為信令數據采集層、數據處理層和應用層3層，如圖1所示。
圖1 信令監測系統結構
信令數據采集層由電信級設備——信令采集設備構成，實現所有協議數據的分析處理、CDR/TDR的形成、消息的統計、消息的過濾適配、呼叫的跟蹤等功能。
數據處理層由CDR服務器、數據庫服務器和應用服務器構成，實現CDR/SDR、統計數據的實時分析處理、網管、計費核查等業務邏輯，以及信令消息、CDR/SDR、測量統計數據、告警記錄等數據的存儲。
應用層則實現數據的呈現和友好的人機界面。
3、信令監測系統應用現狀
信令監測系統的應用目前主要包括輔助故障排查處理、網絡(luò )實時監視、網絡(luò )考核指標分析、網間非法通信分析和網間業務分析、話單核查5個方面。
輔助故障排查處理。通過協議分析、呼叫跟蹤、CDR查詢等功能模塊進行業務信令流程的詳細分析，從而對用戶網絡(luò )投訴進行故障定位，對網絡(luò )故障進行診斷分析。
網絡(luò )實時監視。監測系統可提供實時的業務追蹤。此外，其網絡(luò )指標實時性強、粒度細，可提供關鍵網絡(luò )指標的實時監視。借助監測系統，可及時掌握網絡(luò )運行情況，先于用戶投訴發現、解決網絡(luò )故障，從而實現預防性網絡(luò )維護，有力支撐重要客戶的通信監護、重大活動的通信保障工作。
網絡(luò )考核指標分析。對網絡(luò )考核指標進行基于失敗原因的精細化分析，從影響力最大的因素入手，從根源主動改善網絡(luò )質量。
網間非法通信分析和網間業務分析。通過監測系統掌握網間違規業務情況，通過監測系統記錄違規業務證據，估算業務損失，為通信管理局處理網間糾紛提供有效信息。
話單核查。通過CDR查詢、信令流程分析等功能，對用戶話單進行核查，分析因應答不計費、超長通話被計費系統分拆而引發的投訴等情況。
4、信令監測系統應用研究——網絡(luò )運維支撐類
4.1 為自動撥測系統提供支持
通過信令監測系統與自動撥測平臺的互連，為撥測系統提供實時的網間和網內呼叫跟蹤，將詳細的呼叫結果保存并上報至自動撥測服務器，便于撥測系統平臺對網內和網間接通率、呼叫時延等指標進行統計、分析和上報。尤其在設備割接入網、新業務測試等方面具有較大的實際意義。
4.2 為騷擾電話監控系統提供支持
通過信令監測系統分撿呼叫失敗記錄，并開放接口至騷擾電話監控平臺，對ISUP信令過程中振鈴、未應答、主叫拆線釋放等CDR進行分析，通過對主叫的頻次分析可定位可疑電話。
4.3 為網間回撥呼叫監測系統提供支持
信令監測系統為信令監測回撥分析系統提供實時數據，用來發現網絡(luò )中回撥呼叫現象，交換機收到該記錄后完成后續的回撥呼叫攔截動作，這樣可以減少網間的回撥呼叫次數，及時挽回移動運營商網絡(luò )的業務流量損失。
4.4 為網絡(luò )優化提供支持
通過信令監測系統分析A口和Abis口的信令，結合網絡(luò )優化技術的經驗，可方便地檢索和分析各種網絡(luò )優化相關指標，為網絡(luò )優化提供數據支持，提高工作效率。系統可以從信令分析出導致指標下降的原因，網絡(luò )優化人員可以根據系統分析出來的結果進行交換機參數調整。系統也可以從信令流程上分析造成指標下降的原因，并且可以有效地分析出由用戶行為造成的指標下降，從而減少網絡(luò )優化人員分析信令的工作量，也可以減少路測的次數以及路測分析的工作量。
5、信令監測系統應用研究——新業務開發類
5.1 為漫游歡迎短信系統提供支持
信令監測系統為漫游歡迎短信系統提供漫游用戶信息，實現漫游歡迎短信的準確下發。
5.2 為小區短信系統提供支持
信令監測系統為小區短信系統提供特定小區的用戶信息，為小區短信業務的開展提供強有力的支持。
5.3 為位置定位平臺提供支持
信令監測系統與位置定位平臺建立接口，為其提供用戶定位請求的鑒權信息從而避免位置定位平臺被濫用的風險。
5.4 為市場營銷提供支持
信令監測系統通過對交換機A接口BSSAP信令的集中收斂和深入分析，實時捕獲用戶行為，同時結合來自BOSS等系統的靜態用戶數據，對用戶行為進行分析，從而為市場營銷提供支持。
（1）新業務應用——-WAP業務閑時營銷
通過分析用戶行為，準確把握客戶參加無關緊要的會(huì )議、等候車船、乘坐公交等閑暇時間，向客戶發送WAP-PUSH短信，推薦內容針對性很強的WAP網站鏈接，從而引導客戶需求，培養用戶的WAP瀏覽習慣。
（2）語音業務應用——話務量激發
通過分析用戶行為，對實際使用遠落后于時間進度的500 min被叫包月用戶下發掛機短信，提醒用戶提高使用率，借此激發主叫話務量。
（3）客戶服務應用——外呼服務效率提升
通過分析用戶行為，為話務員實時提供外呼目標客戶的開關機和漫游狀態信息，從而在全球通0次呼叫用戶維護與激活、雙機用戶維護中發揮了重要的作用，有效地提高了外呼服務接通率和客戶滿意度。
6、信令監測系統技術展望
隨著移動通信網中業務的多樣化，GPRS等數據業務尤其是各種增值業務（如短信）的蓬勃發展，信令網的內涵也逐漸變得豐富起來。用戶的滿意度已不僅停留于簡單的語音業務上，他們將對更高層次的服務提出要求，更多地根據服務質量決定對網絡(luò )的選擇。而信令監測系統平臺在GPRS、WAP監測功能的不斷完善下，也必然會(huì )隨著移動業務的不斷發展而贏得廣闊的市場空間。正是因為信令監測系統有助于提高全網接通率，增加業務收入，降低營運成本，提高網絡(luò )穩定性的功效，使其成為信令網日常運維工作必備的工具。因此，信令監測系統將會(huì )擁有更加廣泛的市場需求和廣闊的發展空間。
隨著3G步伐的臨近以及國內電信運營市場的逐步開放，國內各大電信運營商已經開始摩拳擦掌，迎接包括國際運營商在內的激烈競爭。各大運營商需要通過科學手段，提高網絡(luò )運營質量、網絡(luò )利用率和服務質量。只有這樣才能獲取更大的市場份額，保持較低的營運成本，保證企業利潤的持續健康增長，從而擊敗競爭對手，立足于強者之林。
