3G移動PoC實現技術

2007/12/24

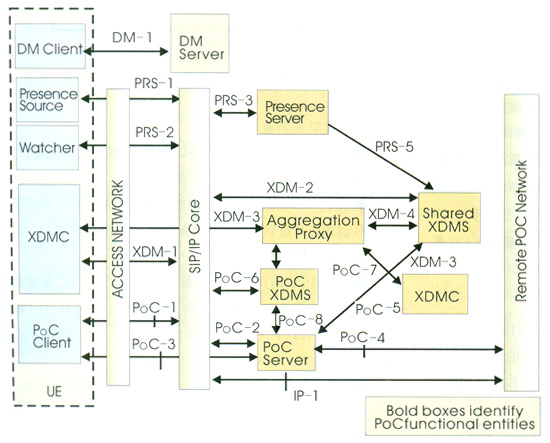

圖1　PoC系統的體系結構圖

　　2.1　功能實體

　　PoC系統結構由PoC業務系統和向PoC業務提供服務的外部實體組成。PoC業務系統包括PoC客戶端、PoC服務器、XML文檔管理客戶端（XDMC）、PoC XML文檔管理服務器（PoC XDMS）等，實體功能如下：

　　（1）PoC客戶端

　　內置于手機終端內，實現業務接入。

　　（2）XDMC

　　XDMC是一個管理XML文檔的XCAP（XML配置接入?yún)f(xié)議）客戶端，管理的XML文檔存貯于網絡中的PoC XDMS（專為PoC業務服務）和共享XDMS（存貯URI，如聯系列表）等。XDMC可以是移動終端或固定終端。

　　（3）PoC Server

　　PoC Server實現應用層面的網絡功能，如PoC控制功能和PoC參與功能。在一個PoC會話中，只有一個PoC Server執行控制功能，而執行參與功能的服務器可以同時作為在席服務的呈現體或觀察者；同時，PoC Server也執行部分XDM管理功能。

　　（4）PoC XDMS

　　PoC XDMS是用于在網絡僅提供PoC業務時管理PoC相關XML文檔的XCAP服務器，只為PoC業務所使用。

　　PoC業務需要外部實體配合提供，包括SIP/IP核心、共享XML文檔管理服務器（共享XDMS）、匯聚代理、在席服務器、在席信息源、觀察者、計費實體和設備管理等，其中主要有：

• SIP/IP Core　　

• 共享XDMS

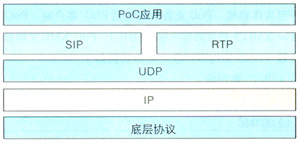

圖2　PoC業務協議棧

　　可見，PoC協議棧主要由應用層、IP相關協議棧和底層無線信道構成。PoC業務控制信令采用SIP，業務流通過RTP傳送；所有數據基于IP采用面向無連接的UDP進行傳送。

3、PoC實現方案

　　PoC的實現主要有基于PS的方案和基于IMS的方案。

　　3.1　PS實現

　　PS方案指直接在GPRS或CDMA 1X核心網絡上增加PoC服務器來實現PoC業務；這種方案是國際標準發布之前的普遍方案。該方案結構簡單，成本低，PoC服務器直接與GGSN/PDSN相連，負責PoC業務的提供，其網絡結構如圖3所示：

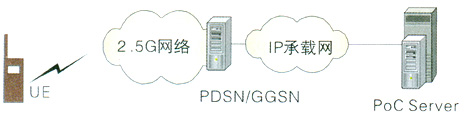

圖3　PS實現方案網絡結構圖

　　PS方案中，PoC服務器集中了業務控制和業務提供的主要功能，功能復雜；業務發現、地址解析、呼叫信令路由、鑒權、信令壓縮等功能都是廠家按照自己的理解，采用私有的技術實現的，互聯互通性很差，難于實現漫游；所以這種方案只能用于小規模建網；另外，基于PS的實現基于2.5G網絡，網絡的帶寬和服務質量（QoS）不能滿足PoC業務大規模商用的要求。

　　3.2　IMS實現

　　OMA PoC架構默認PoC AS基于IMS網絡架構運行。在這種架構下，PoC Server只是應用服務器的角色：PoC Server使用基于IMS核心網提供尋址、選路和漫游功能；用戶終端發出的SIP消息通過IMS核心網的P-CSCF（代理呼叫會話控制功能）、I-CSCF（咨詢呼叫會話控制功能）、S-CSCF（服務呼叫會話控制功能）路由到PoC服務器進行處理。這里CSCF承擔了SIP/IP CORE的功能。在沒有IMS核心網支持的情況下開展PoC業務，可引入單獨的SIP/IP CORE處理模塊來支持，并逐漸向IMS核心網CSCF功能演進。

　　基于IMS的PoC業務網絡結構示意如圖4所示：

圖4　基于IMS的PoC業務網絡結構圖

　　IMS對PoC業務的支持體現在IMS實現了PoC業務的注冊和安全、SIP信令路由、SIP信令壓縮、地址解析、對標識隱藏的管理以及計費等功能。

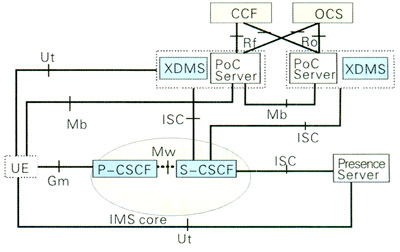

　　PoC功能實體與IMS架構的對應關系如圖5所示：

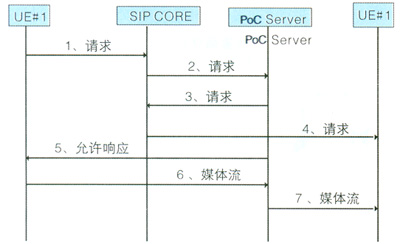

圖6　點到點PoC通話的簡單業務流程

　　圖6假設用戶端已經在SIP Core中成功注冊和鑒權；PoC Server、SIP CORE集中設置。

　　①UE#1發送會話建立請求到SIP Core；

　　②SIP Core將請求路由到PoC Server；

　　③PoC Server將請求轉發到SIP Core；

　　④SIP Core將請求轉發給UE#2，UE#2接受請求后返回響應；

　　⑤發言權協商和授權后，PoC Server發送會話允許消息給UE#1：

　　⑥UE#1發言，媒體流提交PoC Server；

　　⑦PoC Server將媒體流轉發給UE#2。

　　在業務實現過程中，IMS可以同時進行其他業務功能的實現和加強： 　　

• PoC用戶和S-CSCF通過AKA算法實現雙方的認證和鑒權。



• 基于IMS的計費框架，實現PoC業務基于事件、組或發言方等多種方式的計費。



• 應用IMS中的SIP信令壓縮功能，在PoC客戶端和P-CSCF上實現SIP信令的壓縮和解壓縮，減少會話建立時延。



• 利用IMS業務能力，實現對某些用戶隱藏用戶標識。



• 使用SIP信令的QoS等級，控制PoC會話承載響應時間，滿足PoC業務對網絡QoS提出的高要求。
