超寬帶及其在無線個域網中的應用

2007/08/31

　　近年來，超寬帶（UWB）無線通信成為短距離、高速無線網絡(luò )最熱門的物理層技術之一。本文介紹了UWB的發展歷史并詳細歸納了技術特性，最后分析了該技術在無線多媒體個域網中的應用。

1、引言

　　隨著移動通信十幾年來的蓬勃發展及2G、WLAN等技術的商業應用，無線技術已經成為人們日常生活中必不可少的一部分。近年來，短距離寬帶無線接入技術發展迅速，而其中的超寬帶（UWB，Ultra Wideband）技術是目前最受關注的一種短距離高速無線通信技術。

　　自從2002年FCC通過對民用領域開放的規范后，由于其超高的傳輸速度、超低的功率、低成本與超高的頻譜資源利用率等優勢能滿足無線發展要求，給現有的無線傳輸技術帶來強大的沖擊。特別是傳統的采用脈沖無線電的超寬帶技術，起初也被稱為無線載波通信，它是一種不同于傳統的窄帶無線傳輸技術，也不同于3G蜂窩網中的擴頻寬帶技術，直接對ns級的脈沖進行調制，從而產生高達幾吉赫茲的超寬帶信號，而超寬帶所有的優點都源于此。

2、UWB的發展概況

　　無線通信經歷寬帶、窄帶到寬帶的發展過程。UWB最早的起源可追溯到1個多世紀以前，馬可尼采用火花隙作為載波進行人類最早的無線通信。火花隙實際上就是帶寬很寬的極窄脈沖，而真正現代意義上的超寬帶無線技術，最初又被稱為沖激無線電（Impulse Radio）技術，出現于20世紀60年代。當時主要是美國軍方用于雷達偵測和無線保密通信研究，采用跳頻擴頻技術。到了20世紀90年代，美國南加州大學通信科學研究所論證了采用沖激脈沖進行跳時調制的多址技術，從而開辟了將沖激脈沖作為無線電通信載波的新途徑。發展到1998年，FCC開始征集UWB通信技術在民用通信中的意見，并于2002年2月14日批準了把3.1～10.6GHz之間的頻帶免授權分配給民用UWB使用的法規，從而拉開了企業界和研發機構競相研發UWB的序幕。2002年5月召開了關于UWB的第1次全球會(huì )議。2003年，Motorola子公司生產出實用的UWB收發設備，2004年8月獲得FCC批準，2004年4月，Intel展示的UWB傳輸速率高達480Mbit/s。2005年10月，中國海爾和Freescale半導體合作生產出了全球第1臺基于超寬帶商用產品——數字高清晰電視。目前，在國際上占主要地位的UWB設計方案主要包括直接序列CDMA-UWB方案和多載波OFDM-UWB方案，CDMA-UWB是基于脈沖的UWB方案，OFDM-UWB是基于多載波的UWB方案，采用OFDM技術傳輸子帶信息。

3、UWB技術特點

　　由于UWB與傳統通信系統相比工作原理迥異，因此UWB具有如下傳統通信系統無法比擬的技術特點：

　　系統容量大:香農公式給出C=Blog2(1+S/N)可以看出，帶寬增加使信道容量的提高遠遠大于信號功率上升所帶來的效應，這一點也正是提出超寬帶技術的理論機理。超寬帶無線電系統用戶數量大大高于3G系統。

　　高速的數據傳輸:UWB系統使用上吉赫茲的超寬頻帶，根據香農信道容量公式，即使把發送信號功率密度控制得很低，也可以實現高的信息速率。一般情況下，其最大數據傳輸速度可以達到幾百兆比特每秒到吉比特每秒。

　　多徑分辨能力強:UWB由于其極高的工作頻率和極低的占空比而具有很高的分辨率，窄脈沖的多徑信號在時間上不易重疊，很容易分離出多徑分量，所以能充分利用發射信號的能量。實驗表明，對常規無線電信號多徑衰落深達10～30dB的多徑環境，UWB信號的衰落最多不到5dB。

　　隱蔽性好:因為UWB的頻譜非常寬，能量密度非常低，因此信息傳輸安全性高。另一方面，由于能量密度低，UWB設備對于其他設備的干擾就非常低。

　　定位精確:沖激脈沖具有很高的定位精度，采用超寬帶無線電通信，可在室內和地下進行精確定位，而GPS定位系統只能工作在GPS定位衛星的可視范圍之內。與GPS提供絕對地理位置不同，超短脈沖定位器可以給出相對位置，其定位精度可達厘米級。

　　抗干擾能力強:UWB擴頻處理增益主要取決于脈沖的占空比和發送每個比特所用的脈沖數。UWB的占空比一般為0.01～0.001，具有比其他擴頻系統高得多的處理增益，抗干擾能力強。一般來說，UWB抗干擾處理增益在50dB以上。

　　低成本和低功耗:UWB無線通信系統接收機沒有本振、功放、鎖相環（PLL）、壓控振蕩器（VCO）、混頻器等，因而結構簡單，設備成本將很低。由于UWB信號無需載波，而是使用間歇的脈沖來發送數據，脈沖持續時間很短，一般在0.20～1.5ns之間，有很低的占空因數，所以它只需要很低的電源功率。一般UWB系統只需要50～70mW的電源，是藍牙技術的十分之一。盡管如此，UWB在技術上面臨一定的挑戰，還有諸多技術的問題有待研究解決，比如需要更好地理解UWB傳播信道的特點，建立信道模型，解決多徑傳播；需要進一步研究高速脈沖信號的生成、處理等技術；研究新的調制技術，進一步降低收發結構的復雜度等。

4、UWB在無線多媒體個域網中的應用

　　UWB無線通信技術的主要功能包括無線通信和定位功能。進行高速無線通信（速率在100Mbit/s以上）時，傳輸距離較近，一般在10～20m左右；進行較低速率無線通信和定位時，傳輸距離可更遠。UWB技術采用無載波脈沖方式時，具有較強的透視功能，可以穿透數層墻壁進行通信、成像或定位。與全球定位系統（GPS）相比，UWB技術的定位精確度更高，可以達到10～20cm的精度。正是憑借著短距離傳輸范圍內的高傳輸速率及高精確度這一巨大優勢，UWB進入民用市場之初就將其應用定位在了無線局域網（WLAN）和無線個域網（WPAN）上。在這樣一種小范圍內進行高速通信，可以使人們擺脫線纜的束縛，使各種設備以高速無線進行連接。根據超寬帶無線傳輸的特性，UWB技術可以應用于無線多媒體家域網、個域網、雷達定位和成像系統、智能交通系統，以及應用于軍事、公安、救援、醫療、測量等多個領域。在無線多媒體個域網中，各種數字多媒體設備根據需要在小范圍內組成自組織式的網絡(luò )，相互傳送多媒體數據，并可以通過安裝在家中的寬帶網關接入英特網。數字多媒體設備是那些需要收發視頻、音頻、文本、數據等數字多媒體信息的設備，如數碼攝像機、數碼照相機、MP3播放器、DVD播放器、數字電視、臺式機、筆記本電腦、打印機、投影儀、掃描儀、攝像頭、手機、各種智能家電、機頂盒等。

　　UWB技術與現有的其他無線通信技術相比，數據傳輸速率高、功耗低、安全性好。UWB技術可以實現的速率超過1 Gbit/s，與有線的USB 2.0接口相當，遠遠高于無線局域網802.11b的11 Mbit/s，也比下一代無線局域網802.11a/g的54 Mbit/s高出近一個數量級。UWB通信的功耗較低，能更好地滿足使用電池的移動設備的要求。另外，UWB信號的功率譜密度非常低，信號難以被檢測到，再加上采用的跳頻、直接序列擴頻等擴頻多址技術，使非授權者很難截獲傳輸的信息，因而安全性非常好。表1是一些典型的實時多媒體應用對不同無線傳輸技術的數據傳輸速率的要求。從表中可以看出，如果采用無線的方式來進行傳輸，只有UWB技術可以滿足各種應用的要求。

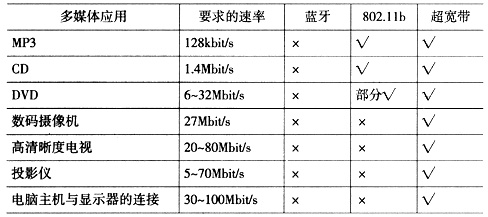

　　表1　多媒體應用的數據傳輸速率的要求
