現有固網NGN向IMS演進方案研究

2007/07/27

　　摘要　本文對固網NGN技術及IMS技術的特點進行了比較，并對現有固網NGN向IMS演進方案進行了分析論證，得出可行的演進方案。

1、背景

　　IMS（IP Multimedia Subsystem，IP多媒體子系統）是3GPP在Release5版本提出的支持IP多媒體業務的子系統，它的核心特點是采用SIP協議和與接入的無關性，在網絡(luò )融合的發展趨勢下，3GPP、ETSI和ITU-T都在研究基于IMS的網絡(luò )融合方案，實現固定網和移動網的融合。因此IMS被認為將是下一代網絡(luò )的理想目標架構。

2、固網NGN向IMS演進的可行性分析

　　2.1　IMS與固網NGN的比較

　　2.1.1　技術特點

　　與固網軟交換技術相比，IMS具有以下技術優勢。

　　接入無關性；更加徹底的分離；網絡(luò )更加標準和統一。

　　除了以上特點外，固網NGN與IMS，尤其是基于融合的IMS系統還有一些其他關鍵技術的區別，包括登記注冊、QoS、漫游、安全性等方面。

　　2.1.2　網元設置

　　在網絡(luò )構架上，固網NGN與IMS都采用了分層的網絡(luò )結構，即將網絡(luò )分為業務層、控制層、承載層和接入層。主要區別在于固網NGN注重物理實現，將控制層的功能集中在軟交換機上，網絡(luò )中只有軟交換一個中央控制點；而IMS的控制層功能由多個邏輯功能模塊實現，如會(huì )話控制由CSCF實體實現、互通功能由MGCF/MGW實現、用戶數據存儲在HSS中，網絡(luò )更加分布化，邏輯實體并不一定對應物理實現。網絡(luò )功能模塊化有利于網絡(luò )擴展和業務整合，便于集中組網。軟交換與IMS的分層架構比較如表1所示。

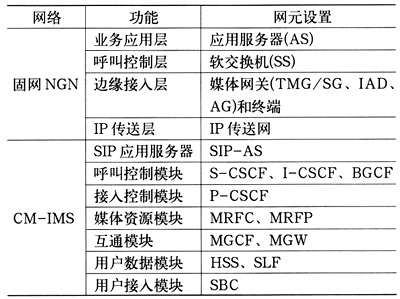

表1　固網NGN與CM-IMS網元/功能模塊比較



2.1.3　業務提供

　　固網NGN的業務提供方式有以下幾種。

　　直接由SoftSwitch提供業務，可提供基本電話業務、補充業務等；SoftSwitch具備SSP功能，通過SG與現網SCP互通，提供現有智能網業務；SoftSwitch與應用服務器之間通過SIP、H.323、Radius等協議互通；通過Parlay-GW/OSA-GW提供API接口，為第三方提供業務開發平臺。

　　由此可見，固網NGN的業務邏輯分布在A(yíng)S與軟交換機SS的。而IMS的業務與控制分離，所有的業務邏輯都在業務層實現，S-CSCF只完成會(huì )話控制功能，業務集中在A(yíng)S中，且在A(yíng)S與控制層之間提供開放的業務接口，因此IMS更利于第三方業務的開發。

　　IMS的業務提供方式如下。

　　IMS通過IM-SSF和傳統智能業務（CAMEL、INAP等）的互通，實現已有的智能業務的繼承；IMS通過AS可以提供基于SIP的業務，如IM、Poc、Presence等；IMS通過Parlay-GW/OSA-GW（Open Services Access-Gate-way）提供API接口，為第三方提供業務開發平臺。

　　2.1.4　終端角度

　　固網NGN支持的終端包括：支持SIP、H.323、MGCP、H.248等協議的終端。其中支持話音業務接入的終端主要由支持H.248協議的IAD或AG設備提供傳統POS話機的接入；話音業務和多媒體業務也可由支持SIP的智能硬終端或軟終端完成；多媒體業務也可通過H.323協議支持。固網NGN網絡(luò )接入的終端是依據接入設備的IP地址和端口號在網絡(luò )中標識的，因此不需進行嚴格的接入注冊和簽權認證。在固網NGN中通過IAD或AG接入的POS話機是基于接口標識的，不具有移動性；但對于智能終端（如軟終端）具備游牧功能。

　　由于IMS網絡(luò )是基于SIP協議的，因此接入IMS網絡(luò )的終端設備要求必須支持SIP接口。支持SIP接口的終端主要有SIP智能終端和支持POS話機接入的SIP IAD設備，終端接入IMS需進行雙向注冊認證。另外IMS是基于移動網發展而來的，具備移動性管理功能，因此IMS終端均是可移動的。

　　綜上所述，軟交換網絡(luò )體系基于主從控制的特點，使得其與具體的接入手段關系密切，而IMS體系由于終端與核心側采用基于IP承載的SIP協議通信，IP技術與承載媒體無關的特性，使得IMS體系可以支持各種接入方式。不過IMS目前尚缺乏廣泛的應用驗證，成熟性較差，RIMS距離完全繼承PSTN網絡(luò )能力的目標還有一定距離。從長遠來看，IMS將是網絡(luò )發展的必然。

　　2.2　國際標準的發展

　　IMS和IMS-Based固網NGN是兩個不同的概念，雖然3GPP也在努力獨立于接入方式，但是目前來講還是TISPAN和ITU-T更加致力于網絡(luò )的融合，考慮所有的接入方式。同時IMS只能夠提供話音業務和多媒體業務，而IMS-Based固網NGN的目標是能夠提供所有的業務，包括話音業務、多媒體業務、流媒體業務和其他業務。IMS-based固網NGN目前已經被公認為一種比較好的控制層面融合的目標體系。

　　討論現有固網NGN向IMS演進，可以借鑒ETSI TISPAN的相關研究成果。TISPAN于2005年6月完成整個TISPAN_固網NGN_Release1，并在將來的Release中進行完善。TISPAN_固網NGN_Release1的總體需求包括：固定終端可以獲得3GPP IMS核心網提供的所有業務，能夠全部或部分替代現有核心網提供的PSTN/ISDN業務。

　　基于IMS的固網NGN融合架構采用面向子系統的網絡(luò )結構，這樣的網絡(luò )架構非常靈活方便，一方面可以方便地直接引入和修改其他標準組織定義的子系統，另一方面將來如果有新的業務類別需求時，定義添加一個新的子系統即可，對已有的子系統影響很小。基于IMS的固網NGN融合架構主要分為業務層和基于IP的傳送層，如圖1所示。

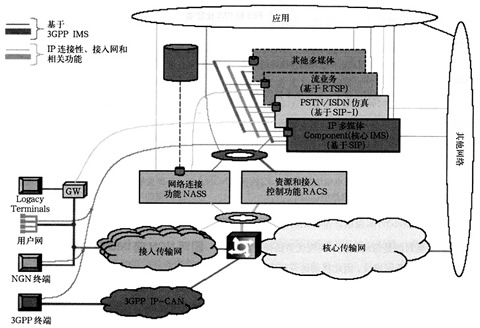

圖1　TISPAN固網NGN的網絡(luò )總體架構

　　業務層包括下面的元素：PSTN/ISDN模擬子系統（PSS）即IMS核心子系統、PSTN/ISDN仿真子系統（PES）、其他多媒體子系統（如流媒體子系統、內容多播子系統等）和應用以及可以用于多個子系統的公共元素（如接入應用、計費功能、用戶屬性管理、安全管理和路由管理等）；傳送層為用戶終端提供了基本的IP連接的能力，其中的網絡(luò )附屬子系統（NASS）和資源認證控制子系統（RACS）屏蔽了IP層以下的接入網/核心網所使用的傳送技術，給固網NGN用戶終端提供了IP的連續性。

　　業務層的PSS和PES子系統針對不同的終端類型和業務需求而設計。使用PSS和PES主要目的是使寬窄帶域完全分離，即SIP用戶通過PSS子系統完成接入和業務提供，窄帶用戶通過PES子系統完成接入和業務提供。具體比較如表2所示。

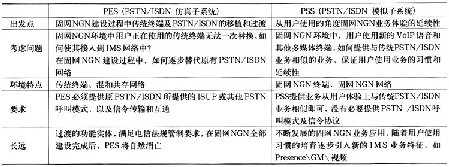

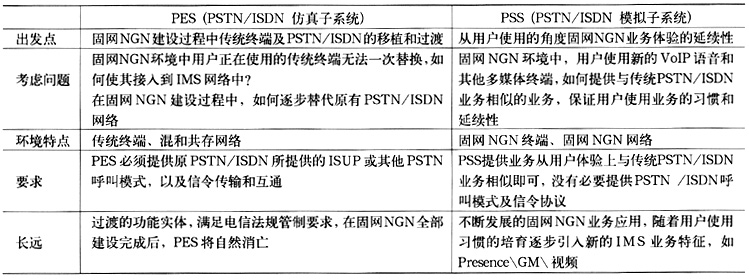

表2　PES和PSS比較表


(點擊看大圖)

　　實際上，PES子系統為連接到固網NGN中的傳統固網終端（指通過MGCP/H.248 IAD/AG接入的PSTN/ISDN終端）提供PSTN/ISDN仿真業務，服務的對象主要針對于現有的大量PSTN終端。PES子系統的實現可以有兩種方式。

　　方式一：基于軟交換的PES，即基于現有軟交換的實現方式（從傳統交換機移植），不需要內部接口標準化，只需要標準化外部接口。該方式能夠提供更完全的PSTN能力、業務、接口，以及用戶體驗。基于軟交換的PES已經部署在固網NGN網絡(luò )中，用戶數據庫和業務在5020 MGC中實現，能夠實現100%的PSTN特性。

　　方式二：基于IMS的PES，使用IMS架構實現PES。即在IMS體系中增加了兩個關鍵功能一是AGCF，向下通過P1接口（H.248）控制MG，向上通過Mw接口接入IMS核心；二是應用服務器中的PES業務邏輯。AGCF負責控制MG，提供業務無關的能力（Hook處理、Tone、Announcement等），業務觸發基于用戶屬性（iFC），PES業務完全由應用服務器提供，功能結構和接口協議與IMS基本一致。

　　上述兩種PES實現方式中IMS的PES方式實現與IMS的融合是當前演進的主流，主要是在IMS核心網增加一個AGCF網元。但目前AGCF的相關國際標準還不完善，雖然已經有了基本框架，但具體細節、流程、接口還未明確，估計在TISPAN Realse2中最終確定。

　　由此可見，PES更加適合固網運營商向IMS演進及融合，對移動運營商，擁有的固網用戶規模非常小，建設IMS網絡(luò )的主要目的是借助新技術實現優勢延伸，快速、低成本進行全業務網建設，因此移動運營商應關注PSS方式。

　　最終融合后的網絡(luò )架構如圖2所示。


(點擊看大圖)

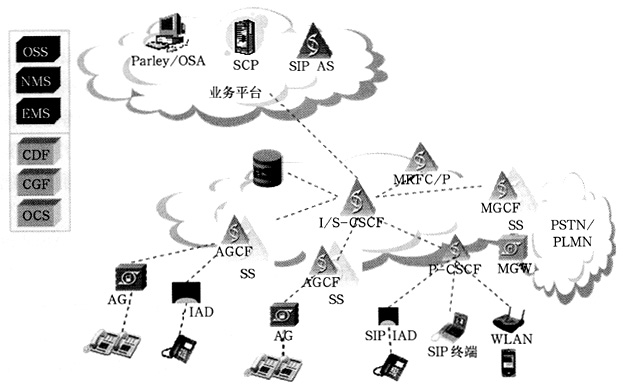

圖2　固網NGN與IMS融合網絡(luò )架構

　　2.3　技術比較結論

　　從以上技術特點比較和國際標準發展趨勢看，固網NGN和IMS的融合是必然趨勢。現有固網NGN網絡(luò )向IMS架構的演進是可行的。

3、固網NGN向IMS演進的步驟和方式

　　本節以一個固網NGN網向IMS演進為例，說明具體的演進方式。

　　3.1　固網NGN向INS演進方式

　　從總體來看，現網NGN網絡(luò )架構示意如圖3所示。

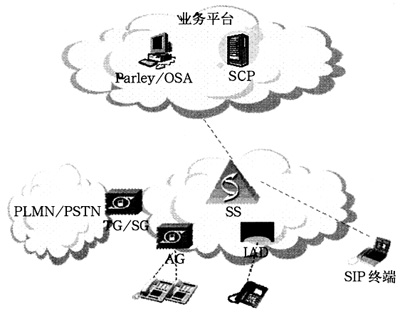

圖3　固網NGN網絡(luò )現狀示意圖

　　現有固網NGN網絡(luò )已經帶有商用用戶，從現有固網NGN系統向IMS的演進有兩個前提：

　　（1）保證現有業務的正常運行；

　　（2）IMS技術已經得到充分驗證，具備商用能力。

　　在以上兩個前提下，固網NGN向IMS的演進有以下3種方式。

　　3.1.1　方式一：直接演進方式

　　直接方式是將現有固網NGN系統直接向IMS架構演進：將固網NGN系統網元全部升級為IMS的網元，并補充相關IMS設備，將固網NGN網絡(luò )直接升級為IMS網絡(luò )，通過IMS網絡(luò )開放業務。

　　該方式下的業務分工：升級后的IMS網絡(luò )既負責處理語音業務，也負責處理面向中高端用戶的多媒體業務。

　　3.1.2　方式二：疊加演進方式

　　疊加方式是在現有固網NGN網絡(luò )邊疊加一個完整的IMS網絡(luò )，現有固網NGN和新建IMS兩個網絡(luò )在一段時期內共存，并各自獨立發展用戶。當IMS系統逐漸成熟后，可以將用戶逐漸從固網NGN網絡(luò )向IMS網絡(luò )遷移。

　　本方式下，IMS網絡(luò )所有設備均為新建，本方式下新建的IMS網絡(luò )與原固網NGN網絡(luò )完全獨立，兩個網絡(luò )之間可以通過SIP協議互通，或者通過PLMN互通。

　　該方式下的業務分工：原有固網NGN網絡(luò )正常處理各種業務，新建的IMS網絡(luò )主要處理面向中高端用戶的多媒體業務，AGCF/MGCF設備則在驗證現網業務可行性的同時，根據需求開放部分語音業務。

　　3.1.3　演進方式比較（見表3）

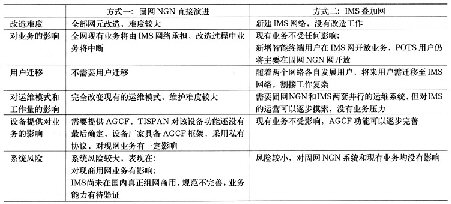

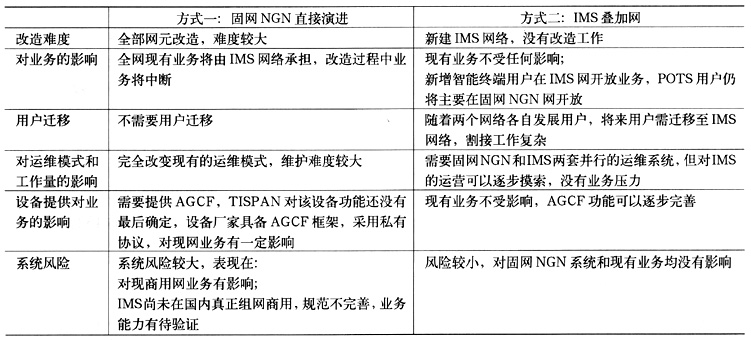

表3　演進方式比較


(點擊看大圖)

　　采用方式一，由于現階段IMS系統的成熟性還有待進一步驗證，因此對商用固網NGN網絡(luò )的升級改造具有一定的風險。因此方案不建議采納。方式二中新建一套IMS系統，進行新業務需求的測試，系統測試成功后，將現有固網NGN網絡(luò )用戶向IMS系統進行牽移。在演進過程中，采取“分步走”的策略，充分驗證軟交換向IMS演進的技術可行性，保證平滑演進，并對現網業務影響最小。因此推薦采用方式二。

　　3.2　固網NGN向IMS演進步驟

　　采取“分步走”的策略，演進步驟如下。

　　3.2.1　步驟1

　　（1）新建IMS網絡(luò )，引入新的網元設備，實現寬帶智能終端的接入；

　　（2）增加業務平臺服務器，實現多媒體業務、智能網業務及PSS業務功能。

　　原有固網NGN系統與新建IMS系統的業務分工為：原固網NGN負責現有語音業務的處理，新建IMS負責向中、高端用戶提供有特色的多媒體業務。本步驟中現有業務不受影響。

　　3.2.2　步驟2

　　在新建的IMS試驗網中新建1套小容量AGCF網元設備，實現基于IMS的PES功能，驗證固定軟交換向IMS的演進過程中對PSTN語音業務的繼承程度（目前AGCF的標準和設備尚需要完善，因此需要單獨布置）。該步驟對現有語音業務不造成影響。

　　該步驟中需要驗證：新增AGCF網元實現基于IMS的PES業務，該業務的實現對于現網業務牽移非常關鍵。

　　3.2.3　步驟3

　　新建的IMS網絡(luò )測試試用穩定后，將現網中的軟交換機升級為IMS網絡(luò )中的AGCF或MGCF，將用戶數據割接至HSS，將業務邏輯割接至應用服務器，并逐步實現統一計費、統一網管。

　　該步驟是在新建IMS技術成熟的前提下，將現有業務割接至IMS系統，從而實現固網NGN系統向IMS的演進。

　　3.3　結論

　　通過上述的演進方式分析可知，固網NGN網絡(luò )從技術上尚不具備直接向IMS網絡(luò )演進的條件。不過可以通過“分布演進”的方式，逐步實現固網NGN與IMS網絡(luò )的融合。同時在網絡(luò )演進融合過程中要特別注意兩點：第一，IMS演進應減小對現有網絡(luò )的影響，尤其是當固網NGN網絡(luò )已經承載了商用業務時；第二，IMS網絡(luò )應循序漸進，當新建IMS網絡(luò )運行穩定，且固網NGN網絡(luò )向IMS演進技術成熟后，再進行融合。從長遠來看，未來的網絡(luò )將實現IMS網絡(luò )作為核心。

4、結束語

　　從技術發展水平來看，固網NGN網絡(luò )與IMS網絡(luò )的融合是大勢所趨。但通過對現網NGN網絡(luò )向IMS演進的分析，結合當前的國際規范、技術水平、廠家提供設備等情況來看，IMS網絡(luò )完全兼容現網NGN還是存在一定問題的，還需要進一步研究相關技術問題的解決方案。不過從網絡(luò )長遠發展的角度考慮，非常有必要開始進行相關技術方案的試驗，為今后網絡(luò )融合奠定基礎，并進行相關技術儲備。相信不遠的將來，IMS網絡(luò )與現網NGN必將實現真正意義上的融合。

中國聯通
