基于電信網的家庭網絡(luò )技術標準的最新進展

敖立　2007/02/01

• SJ/T 11310-2005信息設備資源共享協同服務第1部分：基礎協議；



• SJ/T 11311-2005信息設備資源共享協同服務第4部分：設備驗證。

• SJ/T 11312—2005家庭主網通訊協議規范；



• SJ/T 11313-2005家庭主網接口一致性測試規范；



• SJ/T 11314-2005家庭控制子網通訊協議規范；



• SJ/T 11315-2005家庭控制子網接口一致性測試規范；



• SJ/T 11316-2005家庭網絡(luò )體系結構及參考模型；



• SJ/T 11317-2005家庭網絡(luò )設備描述文件規范。

• 基于電信網絡(luò )的家庭網絡(luò )總體技術要求；



• 基于電信網絡(luò )的家庭網絡(luò )技術要求-QoS；



• 基于電信網絡(luò )的家庭網絡(luò )技術要求-安全；



• 基于電信網絡(luò )的家庭網絡(luò )技術要求-遠程管理；



• 基于電信網絡(luò )的家庭網絡(luò )技術要求-聯網技術；



• 基于電信網絡(luò )的家庭網絡(luò )技術要求-編址技術；



• 基于電信網絡(luò )的家庭網絡(luò )技術要求-媒體格式；



• 基于電信網絡(luò )的家庭網絡(luò )技術要求-數字版權；



• 基于電信網絡(luò )的家庭網絡(luò )技術要求-EMC；



• 基于電信網絡(luò )的家庭網絡(luò )技術要求-環境保護。

• 基于電信網絡(luò )的家庭網絡(luò )設備技術要求-家庭網關；



• 基于電信網絡(luò )的家庭網絡(luò )設備技術要求-適配設備；



• 基于電信網絡(luò )的家庭網絡(luò )設備技術要求-用戶終端設備。

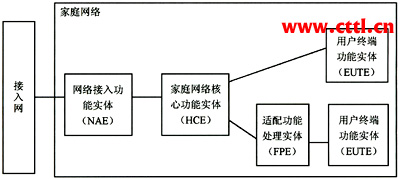

• 網絡(luò )接入功能實體（Network Access Entity-NAE）：負責終結接入技術。



• 家庭網絡(luò )核心功能實體（Home Core Entity-HCE）：負責完成家庭網絡(luò )的核心功能，包括：家庭內部設備的聯網、遠程管理、QoS、安全等。



• 功能處理實體（Functional Processing Entity-FPE）：負責IP/非IP的轉換，以及信令、媒體格式的轉換。


• 用戶終端功能實體（End User Terminal Entity-EUTE）：由用戶直接使用，提供UI界面。

• 接入網絡(luò )終端設備實現NAE，例如：ADSL MODEM就是一種接入網絡(luò )終端設備；



• 家庭網關實現的邏輯功能實體組合可以是：HCE或HCE+FPE或NAE+HCE或NAE+HCE+FPE；



• 適配設備可以實現FPE，例如：IPTV的機頂盒就是一種適配設備；



• 用戶終端設備實現的邏輯功能實體組合可以是：EUTE或FPE+EUTE。例如：電視機是一種用戶終端設備，計算機也是一種用戶終端設備。

• 與電信網絡(luò )的連接能力


家庭網絡(luò )可以采用各種接入方式與電信網絡(luò )連接。


• 家庭內部設備之間的聯網能力


家庭內部設備之間的聯網技術應適應業務的發展，具有一定的可擴展性。家庭內部設備之間的聯網技術的選擇要考慮業務對帶寬、QoS以及傳輸距離的需求。無線聯網技術還需要注意空中接口的安全性。


• 設備管理能力


家庭網絡(luò )設備的管理包括本地管理和遠程管理。家庭網絡(luò )設備應具有本地管理界面以支持本地登錄以及管理與控制，該管理界面應僅限于本地使用，不能從家庭外部訪問該界面。家庭網絡(luò )相關設備（例如：家庭網關、機頂盒等）應支持運營商對其的遠程管理，管理方式可以是運營商對設備的直接管理或通過家庭網關代理進行管理。家庭網絡(luò )設備支持遠程管理應具有安全機制以避免非法的遠程管理。遠程管理的協議可以是TR-069或SNMP。


• QoS能力


在家庭網絡(luò )中應用的QoS保證技術應可以對家庭網絡(luò )中的業務和應用劃分為不同的優先級，應能根據業務需求提供滿足業務網絡(luò )要求的端到端傳輸能力，業務和應用的帶寬和優先級是可以根據用戶或管理系統的要求進行調整的；家庭網絡(luò )中使用的QoS保證技術應能夠與電信網絡(luò )中使用的QoS保證技術互聯并協調工作；應能兼容不同的家庭接入技術和家庭內部聯網技術；應具有QoS監測和統計能力。


• 安全能力


家庭網絡(luò )應能保證家庭網絡(luò )中的設備安全、信息傳送安全等。


• 設備自動發現能力


家庭網絡(luò )內部的設備之間應當遵從SJ/T 11310《信息設備資源共享協同服務 第1部分：基礎協議》或UPnP UDA 1.0《UPnP?設備架構》的規定，完成設備之間的自動發現和自動配置。


• 業務處理能力


家庭網絡(luò )不僅僅是業務的承載網絡(luò )，同時還要具有業務處理能力。例如VoIP的業務處理能力，IPTV的業務處理能力等。


• 業務提供能力


家庭網絡(luò )應提供遠程用戶的外部訪問，并提供如視頻監控、信息家電遠程控制、家庭網站等業務的能力


• 設備供電能力


如果家庭網絡(luò )支持特殊業務需要不中斷供電，家庭網絡(luò )相關設備應具有后備電源，或具有遠程供電功能以滿足特殊業務的需求。


• 可擴展能力


家庭網絡(luò )上將不斷地引入新業務，因此家庭網絡(luò )必須具有可擴展能力以支持新的業務。

• 類型1：無業務實現功能的家庭網關


該類型的家庭網關實現NAE+HCE的功能，不支持業務/應用相關的功能。


• 類型2：支持業務實現功能的家庭網關


該類型的家庭網關實現NAE+HCE+FPE的功能，即除了具有類型1家庭網關支持的各項功能之外，還具有與業務實現相關的各項功能，由于業務的種類很多，該類型的網關還可以進一步分類。

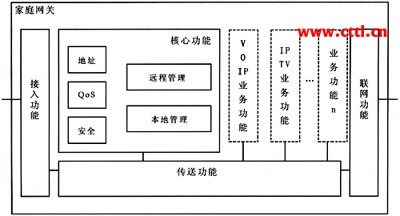

• 接入功能；



• 聯網功能；



• 傳送功能；



• 核心功能；



• 業務功能。

• 地址功能：


地址功能主要實現家庭網關自身IP地址獲得以及支持家庭內部終端獲得IP地址。


• QoS功能


QoS功能主要實現多業務流的分級處理及轉發。


• 安全功能

安全功能主要防止外部網絡(luò )的對家庭網絡(luò )的非法訪問以及內部網絡(luò )的非法接入。


• 遠程管理功能



• 遠程管理主要實現運營商對家庭網關的遠程管理與控制。



• 本地管理功能


本地管理主要實現家庭網關的本地登錄管理與控制。
