本地網絡軟交換系統測試建議概述

楊海濤 2006/10/17

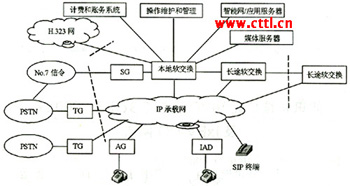

圖1 軟交換系統測試邏輯組網圖

（2）測試內容及方法

　　設備測試的內容主要包括：基本功能測試、統計功能測試、網管功能測試、性能測試、可靠性測試以及時鐘同步測試等幾大項。其中，基本功能測試主要針對各個設備在軟交換組網中所具備的基本能力進行，例如：軟交換設備主要針對呼叫控制與處理功能、對下級設備管理功能等能力進行測試；中繼媒體網關主要針對語音處理、資源控制等能力進行測試；信令網關主要針對設備組網能力、屏蔽功能等進行測試。在測試過程中，需要根據不同設備的不同功能，構造環境進行測試。

　　由于軟交換組網中每個設備所具備的能力互不相同，所以各個設備的統計功能測試側重點也互不相同，軟交換設備側重于話務統計，中繼媒體網關更關注鏈路統計，而對于信令網關來講，消息數量統計是一個必不可少的功能。在測試過程中，可以在網絡中撥打一些呼叫，操作一些業務，來驗證各個設備的統計功能。

　　網管功能測試主要針對設備的網元管理功能測試，主要包括SNMP協議（SimpleNetworkManagementProtocol，簡單網絡管理協議）測試，配置管理測試、故障管理測試、安全和日志管理測試等。此項測試需要對設備進行配置管理的操作，并驗證生效。故障管理測試中，可以人為設置一些設備故障，驗證設備告警功能。在設備上進行的操作和告警，都應保存在日志當中。

　　設備的性能決定了網絡的容量和處理能力，因此，性能測試對于設備測試來說，是一個必不可少的部分。其中，軟交換設備的性能最為重要，軟交換設備的性能測試包括設備啟動時間、容量、呼叫建立時間、長時通話和呼叫處理能力測試，軟交換的這些性能給軟交換網絡的性能定下了基調，整個網絡的性能設計都是以軟交換設備性能為基礎，在同一軟交換網絡中，其它組網設備的性能都應該適應并符合軟交換設備的性能要求。此項測試需要呼叫發生器配合，模擬呼叫。

　　作為一個電信級設備來講，軟交換網絡中的設備應該具有相當高的可靠性。可靠性測試包括系統啟動測試，冗余備份測試、熱插拔測試、系統及設備故障恢復時間測試、設備升級測試等。對于設備的主控板，應該要求能夠冗余備份和熱插拔，并且在操作過程中不影響正常呼叫。

　　軟交換系統測試中，各個組網設備均要求時鐘同步測試。此外，由于現在軟交換系統組網設備均為IP承載，越來越多的設備制造商將NTP時間同步功能加入到設備當中，以滿足計費和即時話單的需求。因此，隨著NTP時間同步功能需求的添加，在時鐘同步測試中，也應該增加時間同步功能的測試。

　　此外，軟交換系統組網設備測試還應包括對軟交換設備和信令網關等網絡中的關鍵設備的消息跟蹤功能進行測試，很多情況下，設備的消息跟蹤功能會整合在網管功能中，可以與網管功能測試同步進行。

2.2協議測試

　　軟交換的標準、協議是網絡融合的關鍵。現在包括設備制造商、業務提供者在內的業界都在為標準制定工作而努力，希望把先進業務、語音應用引入到數據網中，并能和傳統網絡順利融合。軟交換網絡中，主要涉及到的協議有H.248協議、MGCP協議、SIP協議、SIP-I協議、BICC協議、M3UA協議、M2UA協議等。

　　（1）設備間協議接口

　　協議測試主要針對各個設備接口對協議的支持性進行測試，下面來分析一下設備接口所支持的協議：

• 軟交換和應用服務器之間采用SIP協議。


• 軟交換和軟交換之間采用SIP/SIP-I或BICC協議。當軟交換網絡僅支持傳統POTS終端來提供傳統話音業務時，軟交換之間可以采用BICC或SIP-Ⅱ協議；當軟交換網絡同時支持傳統POTS終端和SIP終端時，建議軟交換之間采用SIP/SIP-I協議。


• 軟交換和媒體服務器之間采用媒體控制協議，具體可采用SIP協議、H.248協議或MGCP協議。


• 軟交換和信令網關之間使用信令傳送協議（SIG-TRAN），在IP網上傳送No.7信令的高層信令信息（TUP/ISUP/SCCP），具體SIGTRAN協議為No.7信令MTP第三級用戶適配層（M3UA）協議。


• 軟交換和中繼媒體網關（TG）之間的接口，主要完成媒體網關控制、資源控制和管理功能。該接口協議為H.248或MGCP協議。


• 軟交換和接入網關（AG）之間的接口主要完成媒體網關控制、資源控制和管理功能。該接口協議為H.248或MGCP協議。


• 應用服務器／應用網關和媒體服務器之間的接口可采用SIP協議、H.248協議和MGCP協議。


• 應用服務器／應用網關和信令網關之間的接口可采用INAP協議，應用服務器／應用網關通過信令網關與現有的智能網的SSP/IP等設備互通，通過INAP協議分別向軟交換用戶提供智能網業務。


• 軟交換和IAD之間的接口可采用H.248協議和MGCP協議。

• 終端用戶可以為自己申請并定制一段個性化的回鈴音，當被呼叫時，若該用戶示閑，則主叫用戶將聽到該回鈴音，用戶摘機后，正常通話。



• 申請該業務的用戶可以根據自己的喜好和需求定制回鈴音，回鈴音可以是一段動聽的音樂、一段錄音或一段廣告語等。

• IPCentrex業務


　　IPCentrex業務是基于軟交換提供的Centrex業務。多個用戶組成一個Centrex群，群內的用戶可以互相撥打群內短號碼；群內用戶能夠享有所有普通用戶可以享受的所有業務。


• 視頻業務


　　用戶利用SIP終端（包括SIP軟終端），采用SIP協議進行用戶之間端到端的視頻通信。同時，在有會議服務器的條件下還可以召開視頻會議。此項業務進行測試時，應該對SIP協議支持視頻的能力同時進行測試。


• 話務臺業務


　　話務臺是群內的一個超級話務員，可以對群內用戶的呼叫進行管理（如遇忙、無應答、免打擾呼叫可以轉接到話務臺，轉接群內用戶來話，為群內用戶設置鬧鐘，強行中斷群內用戶通話等）。


• 私網穿越

　　私網穿越在企業用戶應用較多，解決了公網IP地址資源匱乏、私網用戶網絡安全等問題。其主要表現是IP地址從私有到共有的轉換。在測試過程中，可以通過協議分析儀對其協議和IP地址進行分析。

• 協議互通。采用儀表模擬其中一個軟交換和另外一個軟交換進行協議上的互通。


• 業務互通。業務互通主要靠兩個軟交換間進行基本業務、補充業務和視頻業務的操作來驗證互通性能。
