軟交換網絡(luò )多媒體業務的實現

韓永華 沈燦 陸紀文 2004/02/18

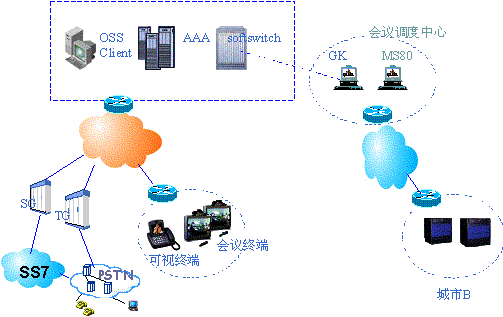

圖1 軟交換與H.323會(huì )議電視系統互通方案

　　除了IP承載網絡(luò )以外，本系統主要包括以下設備：

（1）軟交換設備：是整個網絡(luò )的核心，提供集中的呼叫控制、路由、資源管理及增值業務接口。

（2）MCU：提供混音、圖象編解碼等功能，并具有發起會(huì )議，采集會(huì )議計費信息。

（3）會(huì )議GK：主要完成路由功能。

（4）會(huì )議業務管理平臺(MS80)：中興通訊開發地會(huì )議管理平臺，完成會(huì )議管理、會(huì )議控制等功能，以及提供WEB服務等。

（5）多媒體終端：具有語音、視頻編解碼能力及數據功能的用戶設備，這些設備可能使用不同的控制協議，如H.323或SIP。

（6）AAA服務器：完成終端的認證、WEB用戶認證、計費等功能。

（7）操作維護系統：為系統提供配置管理、信令跟蹤、系統日志、故障報警等操作維護功能。

（8）運營支撐系統：為網絡(luò )提供用戶開戶、多媒體業務登記與預約、計費信息與結算等功能。

2．用戶號碼分配問題
　　由于會(huì )議業務面向了大眾，必須考慮整個系統的號碼分配。

　　根據運營商的實際情況，可以采取如下兩種方式：

（1）接入碼方式
　　如果運營商暫時沒有號碼資源，可采用接入碼作字冠進行用戶號碼的分配。此時，用戶的號碼分配不一定遵循E.164規則，可以通過URL、IP地址、Email地址或給定的內部號碼對用戶進行尋址，通過指定接入碼來進行呼叫的路由和接續。

（2）E.164編碼方式
　　如果運營商已經擁有號碼資源，則可以對用戶終端統一分配E.164電話號碼，能夠支持全網尋址。這是比較理想的情形。這樣可以讓使用者感覺不到處于不同運營商的網絡(luò )之中。

3．業務以及流程
　　軟交換和會(huì )議電視融合產生的業務有：

　　（1）可視終端和非可視終端進行互通。

　　（2）可視終端之間的互通，包括異種終端之間的互通，如SIP和H323終端之間的互通。

　　（3）多點可視通話。

　　（4）方便的多媒體業務擴充功能。

　　① 點對點業務實現流程，象普通的兩個電話一樣，輸入電話號碼即可進行通話。

　　②多點業務的實現流程：
　　· 用戶通過Web訪問MS80創(chuàng )建會(huì )議并可以預約會(huì )議，通過MS80可以自動發起會(huì )議、召集會(huì )議。
　　· 用戶通過終端創(chuàng )建會(huì )議、發起會(huì )議。

　　終端通過撥E164會(huì )議號加入會(huì )議。H.323終端可以使用主席方式控制會(huì )議，也可以通過Web方式，訪問MS80控制會(huì )議。

4．用戶登記及認證
　　SIP、H.323、MGCP、H.248終端通過標準的注冊流程向軟交換注冊；軟交換負責設備認證、用戶認證和點對點的業務認證；GK/MCU負責多點的業務認證。

5．計費
　　點對點呼叫的計費，由于其信令過程只與軟交換有關系，因此，其計費由軟交換設備來完成，它與軟交換體系原來的計費方式完全一樣。

　　對于會(huì )議業務的計費，考慮到復雜性，MCU對整個會(huì )議的進行過程最為清楚，因此其計費完全由MCU來完成。

　　這兩種情況下的計費都支持文件方式以及Radius協議方式采集計費信息。

6．網管
　　電信網絡(luò )管理系統是電信網絡(luò )運營維護的手段和穩定運行的保證，是電信運營商十分關注的問題。基于軟交換的下一代電信級視訊網絡(luò )的復雜程度遠遠超過現有的企業級網絡(luò )，它包括軟交換設備、媒體網關、信令網關、媒體服務器、應用服務器和終端等多種設備，因此，一套能夠實現整個網絡(luò )的拓撲、配置、安全、性能、故障等的統一管理的綜合網管系統是必不可少的。

　　考慮到所管理的設備種類的多樣性，網管系統統一采用SNMP管理協議與各種設備進行管理信息的交互，SNMP協議支持 v1、v2c、v3版本。

　　傳統的會(huì )議電視網絡(luò )一般有自己的網管系統，運營商可以根據地自己的需要，保留原有的系統，或將原有的設備的管理加入到軟交換的網管系統中去。

7．終端的接入方式
　　（1）只要保證帶寬在128K以上的以太網用戶，均可以接入。
　　（2） 由于中興通訊MCU支持專線、ISDN等的接入，這個方案也可以接入這類終端。

8．QoS問題
　　現有IP網是一種基于“存儲－轉發”傳輸機制、針對非實時的突發性強的數據業務而設計的網絡(luò )，基本上沒有QoS保證。為了適應作為承載多媒體業務的性能要求，可以采取如下措施：

為了提高路由器的工作效率，可以將IP地址分為兩個部分：一部分指配給數據業務使用；另一部分指配給語音和視訊業務使用，從網絡(luò )層將兩者“隔離”。

　　可以采用區分服務（DiffServ）原理，將語音和視訊業務包的優先級配置得高于數據業務包，這樣可以保證實時業務的QoS（實際上是CoS）。

　　可以采用VPN技術，將同一個物理網從功能上劃分為兩個邏輯網，根據實際需要為VPN指定適當的帶寬，作為實時業務的傳送網，保證它不受數據業務的干擾。引入比較先進的MPLS技術，通過標簽交換確保語音和視訊等實時業務優先于FTP和Web瀏覽等非實時業務傳送。

9．應用
　　該方案除了提供點對點可視業務，還能充分利用軟交換設備的互通能力，可視終端可以和PSTN網絡(luò )進行互通，以及和其它的IAD終端進行互通，避免了單獨建立一個可視網絡(luò )而帶來的經營風險。

　　利用該網絡(luò )，還可以為廣大的中小企業提供會(huì )議電視業務，避免他們像大企業一樣去建立自己的會(huì )議電視網絡(luò )。

三．面向下一代網絡(luò )的多媒體軟交換解決方案

　　面對日益激烈的市場競爭，運營商必須采取更有效的手段推出更具吸引力的業務。MCU本身的缺陷，比如容量限制、處理能力等使得運營商難以快速地推出業務。因此我們必須利用軟交換思想的優點來改造MCU，使之更能滿足運營商的盈利需求。

　　根據MCU的分離，提出下面以軟交換為控制核心的多媒體軟交換實現方案。這樣一來，MP設備可以作為與媒體服務器（Media Server）一樣的媒體資源在下一代網絡(luò )系統中軟交換設備控制下繼續使用，而MC設備以及可選的GK設備則完全可以由軟交換設備和應用服務器（Application Server）替代，組網如圖3。

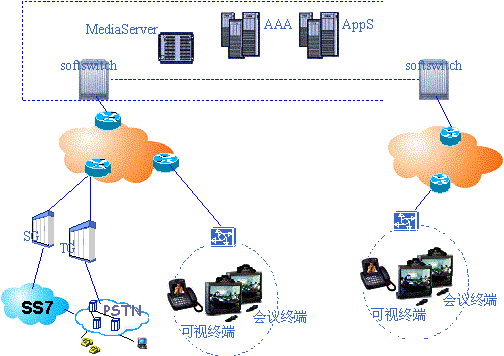

圖3 以軟交換為中心的多媒體業務解決方案

　　相對于融合方案，軟交換設備能完全地控制MediaServer。因此，該方案具有靈活的業務開展能力，能充分利用軟交換提供的開放業務接口，方便運營商開展綜合的媒體視訊業務。

四．結束語

　　隨著經濟的發展和人們物質生活水平的提高，人們對各種多媒體業務的需求越來越強烈，而寬帶IP技術的發展為滿足這種需求提供了可能。在現在各運營商普遍面臨同質競爭的時候，適時利用軟交換技術推出多媒體業務不失為一種有效的手段。
