軟交換網絡(luò )中的視頻多媒體業務
石友康 2003/10/31
摘 要 介紹了支持視頻多媒體業務的軟交換系統結構、功能要求以及軟交換中點對點和點對多點多媒體視頻業務的實現方式。
關鍵詞 軟交換 系統結構 視頻多媒體業務
一、引 言
視頻多媒體業務提供位于不同地點的多個用戶之間的實時通信，內容包括帶有與會(huì )者圖像信息的高質量話音以及其它媒體信息。當會(huì )議包括兩個以上的終端時，通常需要一個多點控制單元(MCU)。所有終端都接到一個MCU上，MCU負責對每個用戶發送的信號進行選擇或進行適當的混合，同時對信令和可選信道進行控制和管理。視頻多媒體業務的典型應用包括遠程各與會(huì )者之間的會(huì )議、編寫文件、展示物品(如某種新產品)及評論、合同談判，可能需要雙方回避私下討論或邀請專家提出建議，遠程教學和訓練、遠程醫療以及遠程物品拍賣等。與傳統話音業務的單一性要求不同，視頻多媒體業務對通信系統提出了更高的要求，如對集成性、交互性、同步等特性的支持。軟交換設備作為下一代網絡(luò )中的語音業務、數據業務和視頻業務呼叫、控制、業務提供的核心設備之一，人們在關注軟交換是否能夠繼承傳統語音業務的同時，開始把注意力集中到軟交換系統如何更好地支持視頻多媒體業務，希望以此提升整個網絡(luò )提供業務的能力。
二、支持視頻多媒體業務的軟交換系統結構
由于多媒體業務的重要性，軟交換系統從一開始就從幾個主要方面考慮到了對多媒體業務應用的支持。首先從網絡(luò )結構上看，多媒體應用的處理與呼叫相互分離，多媒體業務特有的信息處理功能在媒體服務器以及智能終端設備中實現，而通用的呼叫控制和業務提供則在軟交換設備和應用服務器中完成。其次，從協議上看，H.323
協議本身就是為多媒體通信制定的，SIP協議也在不斷完善對多媒體能力的支持。作為軟交換系統基石的H.248媒體網關協議，則已經定義了多媒體方面的擴展包，目前正在完善H.324，H.320協議到H.248協議的映射。最后，從業務能力上看，開放的業務生成和提供環境使得多媒體應用的開發更加豐富和快捷。目前，以PARLAY為主的API應用接口詳細規定了多媒體應用的函數集，并與語音、數據等應用進行有機結合。
支持多媒體業務的軟交換系統舍棄了H.320/H.323會(huì )議系統所采用的一體化MCU模式，可適應分組交換承載網絡(luò )的開放特點和優點。可采用以下兩種嶄新的分層模式，使之更能滿足運營商的贏利需求。第一種模式是MCU的分離方案，即MCU主要由MC和MP組成，MC注重控制功能，MP注重媒體處理功能。分離的中心是MCU一分為二，控制部分和媒體處理部分分離，這兩個部分原來采用內部接口，其實是一種私有的接口。分離后，這兩個部分采用標準協議H.248來實現。第二種模式是融合方案，即由于MCU的分離，MP設備可以作為與媒體服務器一樣的媒體資源。在下一代網絡(luò )系統中，在軟交換設備控制下繼續使用。MC設備及可選的GK設備則完全可由軟交換設備和應用服務器替代。分離方案的特點相對于融合方案，軟交換設備能完全控制媒體服務器。因此，該方案具有靈活的業務開展能力，能充分利用軟交換提供的開放業務接口，便于運營商開展綜合視頻多媒體業務。

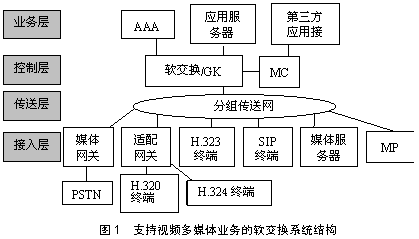

支持視頻多媒體業務的軟交換系統結構如圖1所示。圖1中多點處理器（MP）主要負責多媒體會(huì )議的語音、視頻、數據的混合、切換和同步等功能。此外，還具有語音編碼的轉換功能。多點控制器（MC）主要完成會(huì )議電話及視頻會(huì )議的控制功能，對會(huì )議進行集中管理。它可以控制多點處理器與各終端進行語音、視頻、數據編解碼的協調能力及優先權設置等。適配網關負責接收和處理來自非數據用戶終端的信令和音頻、視頻等媒體流，可處理一種或多種媒體流，經過相關處理后發送到相應的MP或用戶終端。用戶終端發送的信令消息映射成相應的消息，經網關轉發給軟交換設備。媒體服務器可提供專用媒體資源功能，例如語音通知、數字接收器等。同時，為滿足電信新業務需求，還可以支持個性化動態語音編程、支持資源的動態加載和修改等。支持視頻多媒體業務的軟交換系統結構，從網絡(luò )層次上可分為接入、傳送、控制和業務等四個平面。
接入層提供豐富的網絡(luò )及終端設備接入，主要包括與現有網絡(luò )使用的各種終端（H.320終端、H.324終端以及其它類型的終端等）、智能終端設備（例如SIP終端、H.323終端、MGCP終端、H.248終端以及軟終端等）以及媒體服務器等。對于H.320終端和H.324終端，適配網關具有媒體網關控制協議的映射功能，同時可將信息格式轉換成為能夠在分組網絡(luò )上傳遞的信息格式。
傳送層是采用分組交換技術的包交換網絡(luò )，通常由IP路由器或ATM交換機組成，為軟交換系統提供一個高可靠性、具有QoS保證的統一的綜合傳送平臺。
控制層主要由軟交換組成，主要實現呼叫控制和連接管理，支配網絡(luò )資源，負責相應業務處理信息的傳送，并向業務層提供開放的業務接口。
業務層主要指面向用戶提供各種業務和服務的設備。它采用開放、綜合的業務接入平臺，為下一代網絡(luò )提供各種增值業務、多媒體業務以及第三方業務。同時，它還具有相應的業務生成和維護環境。
三、軟交換系統的功能要求
為了支持視頻多媒體業務，軟交換設備應具有多點控制功能以支持以下功能：
(1)支持呼叫處理功能：實現終端加入和退出多媒體會(huì )議，包括Ad hoc方式和Non Ad hoc方式的會(huì )議；提供動態修改呼叫與連接的能力；可在通信過程中隨時增加或刪除通信參與方，而不中斷其它呼叫連接；應能和視頻多媒體終端進行語音/視頻編解碼的協商。
(2)會(huì )議控制功能：能夠控制MP和視頻多媒體終端建立/關閉語音、視頻、數據邏輯通道；能支持主席會(huì )議控制方式，包括觀看會(huì )場、自動瀏覽、申請/釋放主席、斷開/添加會(huì )場、會(huì )場靜音/取消靜音、會(huì )場閉音/取消閉音、廣播會(huì )場等；在主席控制時能夠給申請發言的終端分配“令牌”，按照“令牌”持有者的指令來控制MP切換視頻信號；能控制MP在主席控制方式和語音控制方式之間進行切換。
(3)資源控制功能：應能為視頻多媒體終端請求MP上的各種媒體會(huì )議資源，包括語音編解碼資源、多路語音混和資源、視頻編解碼資源、數據集中處理資源等；應能控制MP報告資源使用狀況的信息，接收MP報告的由于故障、恢復或管理行為而造成的物理實體的狀態改變。這些物理實體可包括載體終結點、媒體資源等，可向MP指示專用于某個會(huì )議的資源或資源集合。
(4)QoS管理功能：應能控制管轄域內的MP，報告其狀態信息，如系統資源使用狀況、狀態信息，通斷情況、編解碼類型、帶寬等。能控制MP對語音和視頻的處理，如緩存大小，語音/視頻編解碼的類型，回聲抵消、靜音壓縮、舒適噪音、速率等。
(5)認證和授權功能：應能對其所管轄區域內的MP進行認證與授權，防止非法設備的接入。可配合認證系統完成對多媒體用戶的會(huì )議認證。對用戶的認證包括用戶標識、賬號密碼、用戶類別、會(huì )議標識、會(huì )議密碼、業務類型等。
(6)協議功能：支持H.323系列協議，SIP，H.248協議，MGCP協議和多媒體終端之間通信；支持H.248協議控制MP和媒體服務器；支持SCTP流控傳輸協議，可用SCTP協議傳輸H.248協議數據；支持H.248協議控制適配網關對于H.320終端和H.324終端的接入。
除上述具有多點控制功能外，軟交換還應具有流量檢測功能。在管理上，軟交換應能配置、檢測及控制各種智能終端設備流量的功能，避免各種智能終端設備無限制使用承載網的帶寬資源，并支持對指定分組設備進行流量統計，對各種智能終端設備可用帶寬上限的配置及對已超過帶寬配置上限的設備在業務上進行限制。對點對點的視頻多媒體業務，軟交換可以按會(huì )話時長計費，即可對呼叫中每一媒體類型的會(huì )話時長分別計費，也可按流量計費，即按會(huì )話中每一媒體類型的流量分別計費。也可以進行組合計費，即對話音按時長計費，對視頻或數據按流量計費等。對于點對多點視頻媒體業務，軟交換可按會(huì )話時長計費，即可對多段分別進行計費，也可對呼叫中每一媒體類型的通話時長分別計費。同時，還可按流量計費，即可對多段分別進行計費，也可按通話中媒體的總流量計費。
四、軟交換中多媒體視頻業務的實現方式
1.點對點的視頻多媒體業務的實現方式
點對點的視頻多媒體業務與普通呼叫一樣，依然是一個主叫用戶和一個被叫用戶共同參與完成的呼叫過程，只不過其媒體流同時包含語音和視頻而已。因此，對軟交換設備來說，其控制過程和普通呼叫基本相同。只在以下兩個方面有所不同：一是對網關/終端的控制過程略有不同，點對點的視頻多媒體業務增加了對視頻流的控制。二是這種控制過程所使用的協議可能不同。點對點的視頻多媒體業務涉及H.323協議或SIP協議或H.248協議。從實用角度出發，點對點的視頻多媒體業務應能與普通電話終端相互呼叫。由于普通電話終端不具有視頻功能，故兩者之間的呼叫必須屏蔽視頻多媒體終端的視頻能力，只采用純語音方式。這就要求軟交換設備能夠根據主被叫用戶，尤其是被叫用戶的終端能力來決定某一具體呼叫的類型。
2.點對多點的視頻多媒體業務的實現方式
點對多點的視頻多媒體業務的建立有Ad hoc和Non Ad hoc兩種方式。Non Ad hoc方式是指軟交換網絡(luò )預先給會(huì )議預留資源，待到指定的時間，所有與會(huì )者可通過撥一個特殊的會(huì )議號碼加入會(huì )議或由軟交換呼叫加入。Ad
hoc方式是指由會(huì )議的發起者邀請那些需參加會(huì )議的終端加入會(huì )議。會(huì )議的資源根據需要臨時分配。Non Ad hoc方式由于事先預留會(huì )議資源，所以可保證會(huì )議的成功建立。但由于會(huì )議的各種屬性事先已經約定，不能更改，因此不夠靈活，比較復雜。Ad
hoc方式事先不預留會(huì )議資源，而是根據需要臨時動態分配，故可能由于軟交換網絡(luò )的會(huì )議資源不足而不能成功建立會(huì )議。不過，由于會(huì )議發起者可以隨時邀請任何終端加入會(huì )議、更改會(huì )議屬性，因此比較簡單靈活。
Non Ad hoc方式的會(huì )議應用，要求事先通過某種方式預定一個會(huì )議，指定參加會(huì )議的所有與會(huì )終端、會(huì )議主席、會(huì )議語音/圖像/數據屬性等各種相關參數。會(huì )議的呼叫可以有Dial-in，Dial-Out方式。Non
Ad hoc方式的會(huì )議需要應用服務器的參與。應用服務器提供會(huì )議特色業務的定制、會(huì )議的控制（如語音、數據的混合、圖象的切換等）。它是通過軟交換設備控制會(huì )議媒體服務器預留會(huì )議資源。會(huì )議建立過程中，每一個終端的加入都要通過應用服務器的認證。
對Ad hoc方式的會(huì )議應用而言，會(huì )議的發起者不需要事先預定會(huì )議，而是通過呼叫軟交換請求建立會(huì )議。軟交換可以根據會(huì )議要求把與會(huì )終端一一邀請加入會(huì )議中，并為會(huì )議動態分配資源。會(huì )議建立后，會(huì )議的發起者或主席也可以繼續邀請其它終端加入會(huì )議。一般而言，Ad
hoc方式的會(huì )議是在基本呼叫的基礎上擴展而來，不需要專門的應用服務器，可由軟交換設備直接完成會(huì )議的控制功能。
軟交換網絡(luò )中會(huì )議的控制方式通常有主席控制方式和語音控制方式兩種。當會(huì )議建立時，缺省方式是語音控制。會(huì )議一建立，各個終端和媒體服務器就建立好了邏輯通道，包括雙向語音、視頻邏輯通道和數據通道。終端發送以及接收音頻、視頻、數據媒體由軟交換根據會(huì )議的控制方式發送相關指令來控制。
五、結束語
在解決固定網絡(luò )的語音業務方面，軟交換網絡(luò )是很成熟的。但在視頻多媒體領域，軟交換網絡(luò )則處于起步階段，為了滿足下一代網絡(luò )的要求，必須擴展其應用領域。如果應用于多媒體領域，由于涉及到圖像等因素，在終端、業務、資源等方面都比單純的語音業務要苛刻許多。此時，軟交換必須具備多點會(huì )議控制、信息交換控制等控制功能，支持與多媒體終端、多點控制器以及多媒體網關等的協議接口，以實現各種視頻多媒體業務。
中國通信網(www.c114.net)—電信網技術
