VDSL技術和標準的新進展

王波 2003/01/21

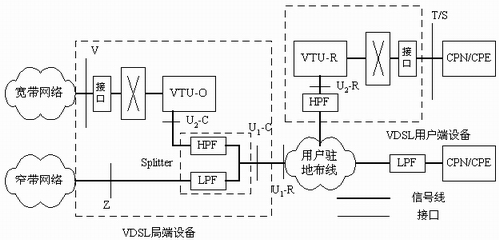

圖1 VDSL 系統參考模型

　　VDSL系統與ADSL一樣，可利用普通電話銅纜在不影響窄帶話音業務(POTS 、 ISDN) 的情況下，傳送高速數據業務。VDSL的系統結構也與ADSL很相似，參考模型見圖1。VDSL局端設備與用戶端設備之間通過普通電話銅纜(U1C與U1R參考點之間)進行點對點傳輸。其中，VTU-O 、 VTU-R 分別是位于局端和用戶端的VDSL收發器。業務分離器(Splitter ，包括HPF和LPF)將同一對電話銅纜上傳輸的VDSL與窄帶業務(或ADSL) 相分離。

2.頻段劃分和傳送能力

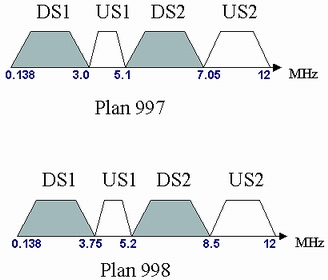

　　VDSL使用的頻譜較寬，最高可達12 MHz 。這一頻譜范圍可被分割為若干下行(DS)和上行(US)頻段，國際上常用的頻段劃分方式(Band Plan) 主要有兩種：Plan997 、Plan998(見圖2)。Plan998 根據北美的業務需求劃分，主要面向非對稱業務；而Plan997 根據歐洲的業務需求劃分，主要面向對稱業務。

圖3 ADSL 使用的頻段(示例)

　　由于A(yíng)DSL使用的頻譜最高只能到1.1 MHz ( 圖3為ADSL的頻段之一)，相比而言，VDSL能夠提供更高的傳輸速率，能夠更靈活地為不同的業務需求提供不同的傳送能力(當然，傳輸距離一般比ADSL短)。VDSL的應用環境主要可分為三類：(1)短距離高速非對稱業務，例如300m以?xún)龋�下行傳輸速�?6Mb/s 以上，可主要用于視頻傳輸；(2)中距離對稱或接近對稱業務，例如1km左右對稱10Mb/s ；(3)較長距離非對稱業務，這時因高頻部分衰減較大，上行速率較低。

3.線路編碼

　　VDSL的線路編碼(調制技術)有兩種：QAM(正交幅度調制)和DMT(離散多音頻)。QAM技術相對簡單，進展較快，芯片已比較成熟，相應的設備在國內外進行了比較廣泛試驗和試商用，設備成本也在不斷降低。DMT技術理論上性能更好，但實現較復雜，功耗較高，目前商用化設備很少。兩種技術各有特點，究竟哪一種會(huì )在今后占主導地位，目前尚不夠明朗。

4.傳送模式

　　VDSL的傳送模式包括ATM、PTM(分組傳送模式)、STM(同步傳送模式)三種。其中，ATM、PTM最為常用，形成 ATM over VDSL和Ethernet over VDSL(EoVDSL) 方式。特別是 EoVDSL 技術將VDSL的較高傳輸速率、較長傳輸距離和以太網的簡單、低成本、易擴展等優點相結合，與現有的ADSL和(基于五類線的)以太網接入技術相比具有一定的潛在優勢，得到了運營商和設備制造商的廣泛關注。

VDSL標準的進展

　　在國際標準方面，歐洲標準組織ETSI和北美標準組織ANSI都制定了VDSL標準，標準中同時包括了QAM和DMT兩種線路編碼而未作選擇。

ITU的標準只規定了VDSL功能的總體框架和基本要求，而線路編碼等很多具體問題仍有待與進一步研究。

　　VDSL技術最適合在用戶相對密集、銅纜距離較短的地區，提供高速數據接入業務，因此在東亞國家(如韓國、日本)的應用不斷推廣，在我國也得到了設備制造商和運營商的關注，并進行了不少測試和試驗。

　　為規范和推動VDSL技術在我國的應用和推廣，傳送網與接入網標準組于2002年初開始研究制訂我國VDSL的行業標準。此標準的起草由中國電信集團公司牽頭，國內六個設備制造商和研究機構參與。目前，此標準已經完成并于2002年底發布。

　　此標準在參考相關國際標準的基礎上，從VDSL技術的應用出發，對VDSL的頻段劃分方式、功率譜密度(PSD) 、線路編碼、傳輸性能、設備二層功能、網管要求等重要內容進行了規定。由于電話銅纜上的頻譜是一種重要資源，頻段劃分方式?jīng)Q定了VDSL的傳送能力(速率與距離的關系)，進而決定VDSL的業務能力，因此頻段劃分方式的確定成為VDSL標準制訂過程中最為重要的內容。

　　此標準從中國的實際情況出發，既適應接入網絡(luò )總體流量的非對稱特性，又考慮滿足一些對上行速率要求較高、接近對稱的業務需求；既考慮當前技術和設備狀況，又兼顧未來技術發展和一段時期內可能的業務需求，提出了中國的VDSL頻段劃分方式。這種方式在Plan998 的基礎上，將DS2與US2的頻段位置互相對調，這樣，既可保證短距離時下行的高速率，又能擴大對稱或接近對稱速率的覆蓋范圍。圖4為我國VDSL頻段劃分方式之一。另外，如果在同一線對上有ADSL業務共存，DS1可從0.9MHz開始。

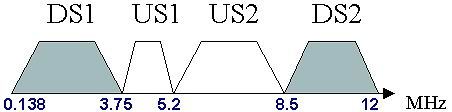

圖4我國VDSL頻段劃分方式(之一)
