無線智能網簡介

董振江 2002/11/11

　　摘要介紹了無線智能網的發展歷程、功能實體及智能業務呼叫信令流程

　　關鍵詞無線智能網 SSP SCP IP SMP SCE SIM FIM 流程　

1 概述

　　北美的移動網絡(luò )發展到一定階段，引入了無線智能網（WIN）的概念，WIN基于CS2，通過引入智能網的能力，為用戶在移動的環境中提供無縫的終端業務，個人移動業務和先進的網絡(luò )業務。

　　最初的WIN標準描述了分布功能平面的結構，呼叫模型，移動性管理模型和一些先進的網絡(luò )業務。后來的WIN標準又增加了一些WIN的能力和業務。

　　WIN的發展同時也是第二代移動系統向第三代移動系統演化的過程。WIN分布功能平面上所定義的與移動性相關的功能實體是IMT2000核心網絡(luò )功能結構的一個子集。

　　WIN的標準目前分為WIN phase 1 (IS-771)、IS-826(PN-4287)、WIN phase 2 (IS-848)和WIN phase 3。

1.1 國際無線智能網（WIN）的發展

　　（1）WIN phase I

　　IS-771已經于1999年5月發布，定義了WIN的基本概念、框架結構、基本呼叫模型、觸發機制及對檢測點處理的描述，同時提供了一種系統間的操作規范，使無線用戶漫游以后也能使用智能網的能力。

　　IS-771中根據北美運營者的需求定義了一些業務的業務特征和消息流程，其規定的業務包括：

　　--來話呼叫篩選（ICS）:對指定的呼叫進行阻止或允許其呼叫，或者指定替換路由，將呼叫前轉到語音信箱或另一個電話號碼或特定的錄音通知。

　　--主叫名字顯示：呼叫接續時，可以向被叫用戶顯示主叫用戶的名字。

　　--語音控制業務：采用語音識別技術，允許用戶采用語音命令的方式對語音和特性進行控制。

　　IS-826協議（定義了預付費業務）。WIN關于預付費業務的協議規程包括預付費業務的業務特征、各種業務特征下的業務流程所需的消息和參數等。根據預付費業務的需求，在WIN phase1的基礎上定義了一些新的觸發點和新的信息流，以支持預付費業務。

　　（2）WIN phase 2

　　 WIN phase 2（IS-848）在上述規范的基礎上，又制定了幾項新的業務及信息流程。

　　立即計費（AOC）：可以在呼叫前、呼叫中和呼叫結束時向用戶發送計費信息，發送方式可以時短消息、錄音通知等。

　　特定費率計費：可以根據移動用戶所在的位置、打電話的時間、被叫號碼等采用特定的高費率或低費率。　　免費電話：無線用戶向某個免費電話發起呼叫時，免去主叫用戶的所有費用。

　　拒絕不期望的呼叫:將被叫用戶不期望的呼叫列入一個清單，如果主叫號碼位于該清單中，呼叫將不予接續。

　　增強優選語言：對于網絡(luò )播放的錄音通知，可以由用戶指定一種其歸屬網絡(luò )支持的語言。

　　（3）WIN phase3

　　WIN phase 3（IS-843）預計提供的業務

　　--基于位置的計費：可以根據用戶所在的位置不同，采用不同的費率。

　　--Fleet and Asset 管理業務：對一些財物或人的位置或狀態進行跟蹤管理的業務，了解其所在的位置

　　--增強的呼叫尋路業務：根據移動臺所在的位置，將其接續到適當的目的地

　　--基于位置的信息業務：允許用戶接入信息業務，其信息內容與用戶的位置有關。

1.2 國內WIN的發展

　　我國積極地進行了CDMA無線智能網的跟蹤研究，并結合我國的實際情況制定了相關的設備規范、業務規范和測試規范。

　　國內的廠商也積極地參與了CDMA無線智能網的研制開發。中興通訊很早就開始CDMA技術的研究和開發，99年底已經成功地完成了窄帶CDMA移動交換系統的開發，并同步進行了無線智能網的開發。在我國最早提供CDMA無線智能網全套解決方案和系統，并全程積極的參與了CDMA無線智能網規范的制定，是業界的發起者和帶頭人。

　　中興通訊當前可以提供的業務有：預付費業務、無線虛擬專業網業務、免費電話業務。并正密切研究CDMA無線智能網其它業務，如與位置相關業務（該類業務發展前景非常廣闊）等。

　　中國聯通已經明確在CDMA網絡(luò )開通的同時，建設CDMA無線智能網，提供預付費（PPC）業務等。

2 無線智能網原理介紹

2.1 WIN的分布功能平面（DFP）

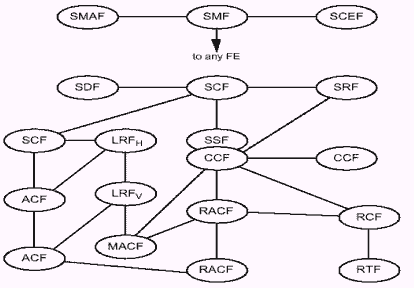

圖1 無線智能網原理框圖

　　圖1是IS771中定義的WIN系統中各個功能模塊的邏輯分布圖，除了原有IN的功能外，WIN的分布功能模型中將移動特有的功能抽象化為IN平面上的功能，其中：

　　位置登記功能（LRF）：提供業務邏輯和業務數據功能，管理無線用戶特有的移動性，包括LRFH和LRFV。其中LRFH完成HLR的移動性管理功能，LRFV完成VLR的移動性管理功能。

　　鑒權控制功能（ACF）：為業務邏輯和業務數據提供鑒權、語音加密和信令消息加密功能。

　　移動臺接入控制功能（MACF）：存儲用戶數據以及用戶呼叫系統資源的動態管理。

　　無線接入控制功能（RACF）：提供與無線鏈路相關的特定業務邏輯和業務數據功能。

　　無線控制功能（RCF）：提供無線端口及其控制功能。

　　無線終端功能（RTF）：提供無線用戶接入功能，是無線用戶和網絡(luò )呼叫控制功能的接口。

　　呼叫控制功能（CCF）：完成網路中的呼叫控制功能，提供呼叫/連接請求。

　　業務交換功能（SSF）：完成業務交換功能，與CCF相結合提供了與SCF之間的通信

　　業務控制功能（SCF）：是業務控制功能，它在智能網中起呼叫控制的作用。

　　業務生成環境功能（SCEF）：該項功能是去規定、開發、測試在智能網中所提供的業務。

　　業務數據功能（SDF）：SDF是業務數據功能，它包含業務數據和網路數據。

　　業務管理接入功能（SMAF）：它允許業務管理者去管理它們的業務。

　　專用資源功能（SRF）：它提供了在實施IN業務時所需要的專用資源，如數字接收器、錄音通知、會(huì )議橋等。 2.2 主要功能實體介紹

　　（1）業務交換點SSP

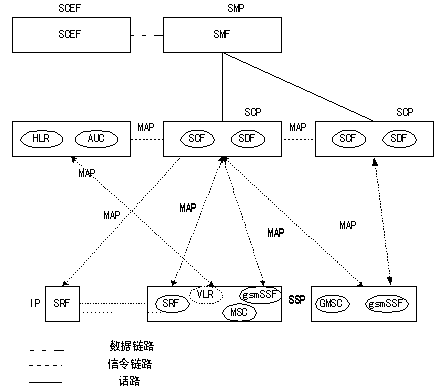

圖2 主要功能實體框圖

　　SSP以MSC交換機作為平臺，提供業務控制、呼叫控制和資源管理的功能實體。它可檢出WIN業務的控制觸發器，并與SCP通信，對SCP的請求作出響應，允許SCP中的業務邏輯影響呼叫處理，在SCP的控制下修改呼叫和連接處理。

　　可以提供WIN業務所需的各種專用資源及私有專用資源（該功能為可選），包括：數字收集設備、音發生器、錄音通知等。

　　（2）業務控制點SCP

　　SCP是提供業務控制和數據功能的實時數據庫和事務處理系統。它以SDP為基礎，并以SSP反饋的信息為依據來提供智能業務邏輯。它與SSP之間通過IS41及IS771中所定義的一些信令互相通信。

　　在向用戶提供智能業務時，SCP通過向SSP發送信令而下達業務控制指示；SSP具體執行這些信令中的操作信息所指示的內容，并將執行結果或錯誤同樣用信令發送給SCP以供其確定進一步的業務走向。

　　（3）智能外設IP

　　IP完成的功能有：放提示音，收號，文本語音轉換，錄放用戶語音信息，傳真和數據業務。

　（4）業務管理點SMP

　　 SMP在整個網絡(luò )中的位置相當于一個備份與中轉站，它直接接受操作員的管理，并將此管理影響到SCP的工作。它包括了智能網中所有的數據，而每一個實時數據庫所存放的只是SMP的一個子集。它通過SMAP給用戶提供易用、安全的對業務數據和用戶數據的接入。并將結果通知SCP，以保證數據的一致性。

　　（5）業務生成環境點SCE

　　SCE是智能網中較關鍵的節點，是智能網快速、靈活、方便地實現新業務的重要保證，SCE具有業務構造模塊的編輯、生成與管理，業務數據的生成，業務邏輯程序的編輯和生成等功能。

　　此外，WIN中也包括MSC，VLR，HLR，AC，SME在內的移動功能實體。

2.3 WIN相關的幾個重要概念

　　（1）WIN基本呼叫狀態模型(BCSM)

　　BCSM是對MSC為用戶建立和維持通信通路所要求動作的高層的模型化，是CCF的抽象描述。它規定了MSC的一組基本呼叫和連接動作，并表示這些動作是如何結合在一起去處理一個基本呼叫和連接的。BCSM的標準化為業務邏輯SLP對呼叫的控制提供了可能。

　　BCSM包括：

呼叫點PIC(Point In Call)

檢出點(Detection Point)

轉移(transitions)

事件

　　PIC定義了在呼叫控制功能中被業務邏輯感興趣的呼叫階段，DP是基本呼叫流程中將發生轉移的狀態點，Transition是指呼叫從一個PIC到一個DP或另一個PIC的流程，基本呼叫的BCSM分為起呼BCSM和終呼BCSM，分別對應呼叫過程中不同的處理。

　　（2）BCSM檢出點(DP)

　　呼叫事件檢出點DP是聯系基本呼叫處理和智能呼叫處理的紐帶。某些基本呼叫和連接事件對于WIN業務邏輯實例是可見的，呼叫事件撿出點DP(Detection point)就是在呼叫處理中檢出這些事件的點。DP的配置是為了通知WIN業務邏輯實例遇到了DP，從而使WIN業務邏輯實例可影響隨后的呼叫處理，即業務控制點只能在DP點對呼叫流程進行控制。如果DP沒有配置，則SSF/CCF繼續原來的呼叫處理，而不會(huì )與業務控制點發生交互。

　　（3）業務交互作用管理(SIM)/特征相互作用管理(FIM)

　　智能網的業務主要是通過SSF/CCF和SCF之間的交互實現的，對于SSF/CCF來說，它的主要功能是根據SCF的指令完成呼叫以及補充業務的一些基本特性（Feature），而不需要關心某種特定業務的流程；業務流程的控制在SCF實現，SCF根據SSF/CCF報告的呼叫狀態信息決定業務的進一步處理。

　　SSF/CCF提供了特性交互管理功能（FIM），SCF提供了業務交互管理功能（SIM），FIM和SIM構成了整個WIN的基礎。

特性交互管理功能（FIM）

　　特征相互作用(FIM)的主要功能是控制特征之間的相互作用，可根據每個用戶進行設計。基于SSF的FIM能對SSF/CCF執行的特征和SCF執行的特征進行協調，并與SIM一起影響呼叫處理的特征優先級，以及對數據修改的協調。

　　FIM協調基于交換機的業務邏輯，基本呼叫管理以及SCF執行的特征

業務交互作用管理(SIM)

　　SCF中的業務交互作用管理(SIM)用于協調一個用戶在一個檢出點的給定的觸發所能夠得到的業務特征的調用。SIM了解在同一個SCF中相關的SCF執行的特征和在一個獨立的SCF中另外一個特征在SIM邏輯流中需要在一定點的相互作用的指示。當業務邏輯分布在多個SCF時，SIM也是分布式的。由觸發調用的第一個SIM必須協調會(huì )影響同一個SCF和不同SCF中呼叫處理的優先級和數據的改變。作為管理業務執行交互作用的一部分，SIM負責WIN特征碼的處理。　

3 無線智能網業務呼叫處理舉例

3.1 移動臺登記

　　(1)服務MSC 確定一個漫游移動臺進入了他的服務區這個服務MSC 向VLR 發送消息申請用戶的服務項目清單和授權信息。

　　(2)服務VLR 確定它沒有這個移動臺的信息，將向與這個移動臺有關的HLR索要。

　　(3)HLR 確定可以給這個移動臺授權后，HLR在返回結果消息中將申請的信息發送給服務VLR。

　　(4)VLR 將返回結果消息（用戶的服務項目清單）轉送給服務MSC。

　　其中用戶的服務項目清單（TRIGADDRLIST）參數指明將相關的觸發器激活并且規定了包含該業務邏輯的網絡(luò )實體的特定路由。

3.2 PPC用戶主叫信令流程

　　例：PPC用戶作主叫，呼叫PSTN用戶，沒有呼叫前的錄音通知，主叫方先掛機。

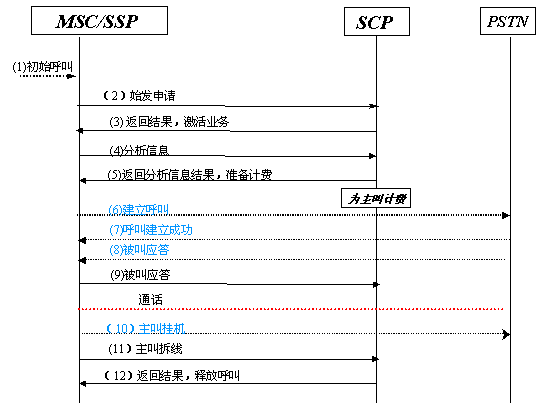

圖3 PPC用戶主叫信令流程

　　(1)移動臺發起呼叫服務MSC 收到所撥打的數字。

　　(2)服務MSC 觸發初始試呼鑒權觸發器，并發送消息給與這個觸發器相關的SCP。

　　(3)SCP 確定用戶激活了PPC 業務，并且用戶的帳戶還有余額，SCP 發送返回結果消息給服務MSC ，指明應當繼續進行呼叫處理，其中參數指明執行PPC 業務。

　　(4)服務MSC 分析撥打的數字并準備為呼叫選路，這個MSC 觸發了呼叫路由地址可用觸發器，并發送消息給與這個觸發器有關的SCP。

　　(5)SCP 發送返回結果消息給MSC。

　　(6)MSC 接續移動臺始發的呼叫。

　　(7)呼叫接續成功。

　　(8)被叫摘機應答。

　　(9)服務MSC 觸發初始應答觸發器并發送消息給與這個觸發器相關的SCP，在收到消息以后SCP 開始減少用戶的帳戶余額。

　　(10)主叫掛機，結束呼叫。

　　(11)服務MSC 觸發掛機觸發器并發送消息給與這個觸發器相關的SCP，SCP在收到消息后，停止減少用戶的帳戶余額。

　　(12)SCP 發送掛機響應消息給服務MSC，呼叫釋放。

　　注：虛線部分為T(mén)UP消息（下同）。

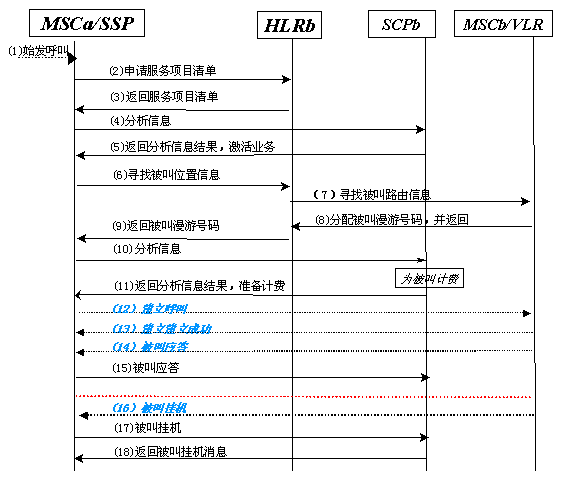

3.3 PPC用戶被叫信令流程

　　例：PPC用戶作被叫，系統間終端接續，被叫方先掛機，沒有呼叫前的錄音通知。

　　(1)始發MSC 收到一次呼叫，包括被叫移動臺的地址數字即號碼簿號碼。

　　(2)始發MSC 觸發了移動終端觸發器，并發送消息給與移動臺相關的HLR索取與該用戶相關的服務項目清單。

　　(3)HLR 發送返回結果消息給始發MSC，在服務項目清單參數中指明配置了相關的觸發器（初始終端、位置、被叫應答、被叫掛機等）。

　　 (4)始發MSC 觸發了初始終端觸發器，并發送消息給在服務項目清單參數中指明的SCP ，在觸發類型參數指明觸發了初始終端觸發器。

　　(5)SCP 確定用戶激活了PPC 業務且帳戶余額足夠，SCP 發送返回結果消息給始發MSC，指明執行PPC 業務。

　　(6)始發MSC 觸發位置觸發器并發送消息給HLR，并在參數指明觸發了位置觸發器。

　　(7)HLR 確定呼叫處理應當繼續并發送尋找被叫路（ROUTREQ）由消息給MSC/VLR。

　　(8)服務MSC/VLR 分配TLDN 號碼，并返回給HLR。

　　(9)HLR 發送返回結果消息給始發MSC，命令建立到用戶的呼叫。

　　(10)始發MSC 準備終接這個呼叫，MSC 觸發了被叫路由地址可用觸發器，并發送分析信息（ANLYZD）消息給與這個觸發器相關的SCP 。

　　(11)SCP 發送返回分析信息結果給始發MSC, 指示始發MSC 建立到用戶的呼叫，移動臺應答這個呼叫。

　　(12)始發MSC建立呼叫。

　　(13)呼叫建立成功。

　　(14)被叫應答。

　　(15)始發MSC 觸發了被叫應答觸發器，發送被叫應答消息給與這個觸發器相關的SCP。SCP收到這個消息后開始減少用戶帳戶余額。

　　(16)被叫掛機，雙方通話結束。

　　(17)始發MSC觸發了拆線觸發器，發送被叫掛機（TDISCONNCT）消息給SCP，SCP收到該消息后停止減少用戶帳戶的余額。

　　(18)SCP 發送被叫掛機返回結果（tdisconnect）消息給始發MSC，釋放呼叫。
