多媒體軟交換系統技術的探討

中國電信集團北京研究院 趙慧玲 葉華 2002/02/22

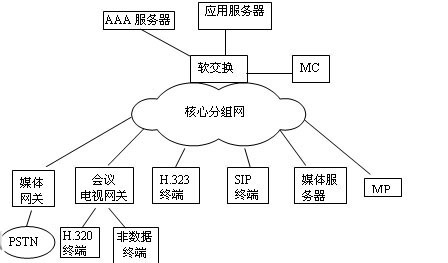

圖1 基于軟交換的網絡(luò )體系架構示意

其中：

接入層：支持多媒體業務和用戶的接入。
傳送層：采用分組技術，提供一個綜合傳送平臺。
控制層：是軟交換系統的控制核心，完成多媒體呼叫和業務的控制等功能。
業務層：提供各種增值服務、多媒體業務和第三方業務。

2 相關設備

　　在整個支持多媒體業務的軟交換網絡(luò )體系中，除了核心的軟交換設備以外，還有許多與多媒體業務相關的網元設備，其功能分述如下：

1） 軟交換。它是多種邏輯功能實體的集合，提供綜合業務的呼叫控制、連接以及部分業務功能，是下一代電信網中語音/數據/視頻業務呼叫、控制、業務提供的核心設備。軟交換設備與媒體服務器、各種媒體網關、終端、應用服務器以及其它軟交換設備間采用標準協議相互通信。

2） 應用服務器
它負責各種增值業務和智能業務的邏輯產生和管理，并且還提供各種開放的API，為第三方業務的開發提供創(chuàng )作平臺。應用服務器是一個獨立的組件，與控制層的軟交換無關，從而實現了業務與呼叫控制的分離，有利于新業務的引入。

3） 多點控制器（MC）
它主要完成會(huì )議電話及視頻會(huì )議的控制功能，對會(huì )議進行集中管理。它可以控制多點處理器與各終端進行語音、視頻、數據編解碼的能力協商，優先權設置等。

4） 多點處理器（MP）
它主要負責多媒體會(huì )議的語音、視頻、數據的混合、切換和同步等功能。還具有語音編碼的轉換功能。

5） 會(huì )議電視網關
負責接收和處理來自非數據用戶終端的信令和音頻、視頻等媒體流。可以處理一種或多種媒體流，經過相關處理后發送到相應的MP或用戶終端，用戶終端發送的信令消息映射成相應的消息經網關轉發給軟交換設備。

6） 媒體網關
其主要功能是將一種網絡(luò )中的媒體轉換成另一種網絡(luò )所要求的媒體格式。它提供多種接入方式，如數據用戶接入、模擬用戶接入、ISDN接入、V5接入、中繼接入等。

7） 媒體服務器
它提供專用媒體資源功能，例如語音通知、數字接收器等。同時為滿足電信新業務需求，還可以支持個性化動態語音編程、支持資源的動態加載和修改。

8） SIP/H.323智能終端設備
這些設備支持音頻、視頻、數據等功能。如：可視電話、會(huì )議終端、內置多媒體功能的PC、PDA等。

三、多媒體業務分類

1會(huì )話型業務
　　一般泛指人和人之間的信息傳遞或信息交互，包括點對點的可視電話業務、點對多點的視頻教育業務、多點對多點的會(huì )議電視業務等。這些業務需要傳遞視頻、聲音、圖形、數據以及文本中的一種媒體流或幾種媒體流的組合和交互處理。

2分配型業務
　　泛指信息源對人群之間的信息傳遞，是一種點對多點的業務。不同于傳統的電視業務，它既可以是廣播型業務，也可以是點播型業務，如VOD。

3檢索型業務
　　泛指個人對多信息源之間的信息檢索，用戶可以隨時從不同地點的多媒體數據庫中檢索到需要的多媒體信息，如文字信息、音頻信息、圖象或視頻信息。

4消息轉發型業務
　　泛指人和人之間信息的轉發，可以是點對點、點對多點、多點對點。轉發的信息可以是文字、圖象、聲音和視頻信息，無對實時性要求，一般可以用存儲轉發。

四、 PARLAY API 簡介

　　1998年4月，Parlay工作組成立，成員主要有英國電信、Ulticom 、微軟 、北電 、西門子組成，并于1998年12月出版提出最初的版本。Parlay工作組的目標是通過規范開放應用程序接口，聯合IT應用和通信應用的開發能力，促使通信應用數量的飛速發展。1999年5月，隨著AT&T、Cegetel、Cicso、Ericsson、IBM和Lucent等6個新成員的加入，成員總數增加至共11名。2000年1月API2.0出版，僅6個月后，API2.1出版。在2001年2月，Parlay工作組成員增加至37個，并推出Parlay3.0。Parlay API的版本中比較具有影響力的版本是2.1和3.0，由于Parlay標準化組織以后的版本只對版本3.0具有向后兼容性而對2.1版本沒有后相兼容性，因此目前我國行業標準是以Parlay3.0為基準。

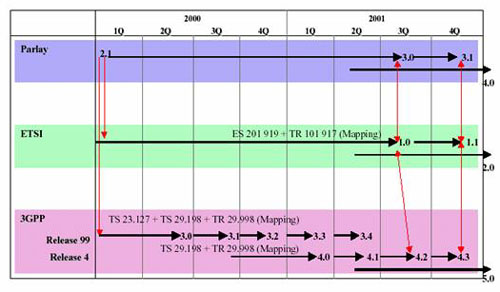

　　鑒于PaylayAPI的廣泛應用和它在業界的重大影響，許多著名的標準化組織和業界組織相繼宣布在自己制定的標準或規范中已經采用了或者即將采用Parlay API規范。這些組織主要包括ITU-T、ETSI、IEEE、IETF、3GPP、OMG、TINA-C、Softswitch論壇、JAIN等。目前，Parlay工作組、ETSI和3GPP已經聯合起來，共同發展Parlay協議。圖2為3個標準組織發布的Parlay版本的對應關系。

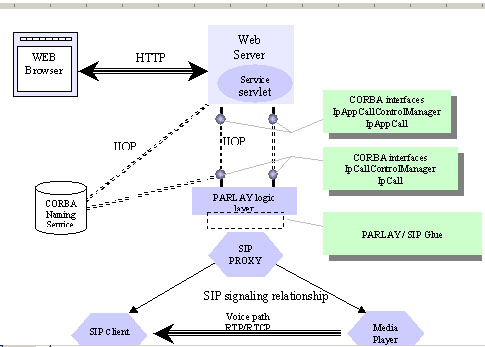

圖3 PARLAY API示意圖

　　由圖3可見，ParlayAPI位于現有網絡(luò )之上，現有網絡(luò )的網絡(luò )單元通過Parlay網關與應用服務器進行交互，從而提供第三方業務或綜合的業務，Parlay網關與應用服務器之間的接口為Parlay API。Parlay網關與現有網絡(luò )的網絡(luò )單元之間的協議采用各個網絡(luò )的現有協議。

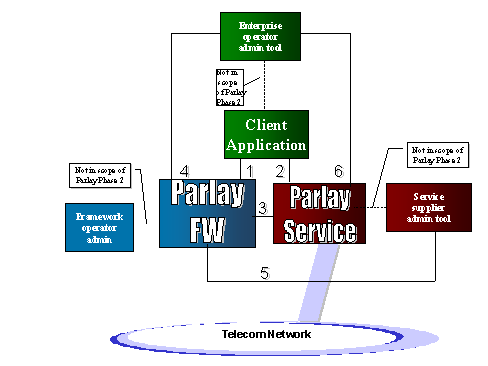

　　Parlay API技術規范共定義了以下五種接口，見圖4。
　　客戶應用和框架間的接口（接口1）
　　客戶應用和業務能力特性之間的接口（接口2）
　　框架和業務能力特性之間的接口（接口3）
　　框架和企業經營者之間的接口（接口4）
　　框架和第三方業務提供商之間的接口（接口5）

圖4 PARLAY接口示意圖

　　通過Parlay提供的第三方業務主要分為以下幾類：

　　通信類業務：如點擊撥號、VOIP、點擊傳真、可視電話、會(huì )議電話等，以及與位置相關的緊急呼叫業務、路邊助手業務等。

　　消息類業務：如統一消息、短消息、語音信箱、E_Mail、多媒體消息、聊天等。

　　信息類服務：如新聞、體育、旅游、金融、天氣、黃頁、票務等各種信息的查詢、訂制、通知等，以及基于未知的人員跟蹤、找朋友等。

　　支付類業務：如電子商務、移動銀行、網上支付、即時售訂票、收費瀏覽等。

　　娛樂(lè )類業務：如游戲、博彩、謎語、教育、廣告等。

　　各類業務可以相對獨立，也可以有機結合，例如可以在查詢信息時根據相應的信息進行支付類業務，再如各種娛樂(lè )可以通過不同的消息方式來表現（短消息、Email），將娛樂(lè )與消息業務相結合。

五、 H.323協議

　　H.323協議被普遍認為是目前在分組網上支持語音、圖象和數據業務最成熟的協議。它是由ITU-T第16研究組提出的，當時研究H.323協議的初衷是希望該協議用于多媒體會(huì )議系統，但目前它卻在IP電話領域得到廣泛應用。該協議已經成為ITU-T近幾年在通信領域推出的商用程度最高的協議。

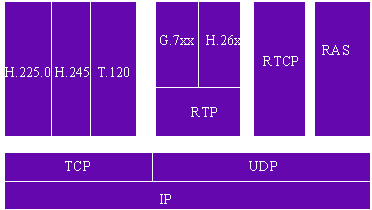

　　H.323是一個框架性協議，它是由系列協議組成的，圖5列出了H.323棧的基本內容。

圖5 H.323協議棧

其中：

　　H.323：基于分組的多媒體通信系統
　　H.225.0：分組多媒體通信系統的呼叫信令協議和媒體分組化
　　H.245：多媒體通信的控制協議
　　G.711:話音頻率的脈沖編碼調制
　　G.723.1:多媒體通信5.3/6.3kbit/s雙速率語音編碼器
　　G.729：采用共軛結構代數碼線形預測激勵的8kbit/s語音編碼
　　G.729a：低復雜度CS-ACELP 8kbit/s語音編碼

　　H.323系統是在不保證服務質量的分組網中提供多媒體通信業務。分組網包括局域網（LAN）、企業網、城域網等。H.323系統由終端、網關、多點控制單元(MCU)、網守(Gatekeeper)等單元組成。

　　我國目前IP電話網上使用的H.323協議基本上是第二版，而目前ITU-T已經推出H.323v3和H.323v4版。與H.323v2相比，H.323v3重點增加了網關控制協議、管理域間協議、移動管理協議、H.323系統和協議的管理信息庫（MIB）等；而H.323v4則在H.323v3的基礎上重點對QoS的問題進行補充。

　　目前ITU-T第16組在重點研究如何進一步擴展H.323協議，以擴展其支持多媒體業務的能力和移動性管理的能力。

六、支持多媒體業務的軟交換系統應研究的問題

1 網絡(luò )組網的方式

　　傳統電信網經過長期的運營積累，在網絡(luò )組織方面已經具有相當成熟的經驗；而基于軟交換的網絡(luò )組織目前國內外尚無成熟的經驗，是采用基于軟交換的全平面結構，還是分區域選路結構等在技術和實踐方面都有待進一步的探索。 由于缺乏大范圍的運行網絡(luò )，因而對軟交換系統的性能測試只能夠在小型組網中進行，這與大型組網的實際情況有較大的差距，因而如何在實驗型網絡(luò )中，真實的作出軟交換系統的性能測試還需要進一步研究。

2 開展協議兼容性的研究， 軟交換體系結構基本協議框架已經清晰，基本上分為如下四類協議以提供不同接入設備的需要以及設備間互通的需要：

1）媒體控制協議：H.248/MGCP、SIP、H.323。
2）信令控制協議： Sigtran中所包含的信令適配協議、信令傳輸協議；如M3UA、SCTP等。
3）互通協議：BICC/SIP、BCP-T、H.323。
4）應用支持協議：Parlay、RADIUS、COPS。

　　然而上述協議尚未做到兼容性，標準還在發展之中；不同廠家的軟交換在技術標準的選用及協議的兼容性方面還難以做到相互兼容。BICC協議、SIP－T協議和H.248協議也在發展之中，協議的選項需要運營商根據業務的需要來進一步確定。由于協議的不成熟，這給我們在制定測試標準時帶來了一定的困難，特別是在互通性測試方法存在很大問題。

3 目前軟交換系統實現了一定數量的多媒體業務，但業務流程還處于發展之中，非常不成熟。

4 基于SIP的網絡(luò )剛剛起步。SIP已被業界認為是最有希望取代H.323的終端控制協議，基于SIP的網絡(luò )也已形成了一套比較完整的體系結構，但其建設和發展在國際上剛剛開始，國內則幾乎是空白，暫時還無法發揮其應有的作用。

5 多媒體終端的類型有限。目前支持多媒體業務的終端絕大多數是H.323終端，SIP終端在支持多媒體業務方面僅處于剛剛起步階段。

6 多媒體軟交換系統的實現方式各不相同，有些采用將多媒體業務直接在軟交換內實現，有些則通過上層的應用服務器實現，支持的業務主要以語音與數據相結合的業務，如電子白板，同步瀏覽，以及視頻會(huì )議等。

7 開展支持多媒體業務的軟交換網絡(luò )與其他網絡(luò )互通性的研究，包括如何跨網提供話音、數據和視頻業務。
