構建未來全IP移動網絡(luò )的四項基本原則
2008/05/27
All-IP和網絡(luò )融合是未來移動網絡(luò )演進的必然方向，無論是業務本身，還是語音、數據和多媒體的承載方式都將實現全IP。
隨著IP技術的發展，通信網絡(luò )逐漸面向全IP網絡(luò )發展，將形成互操作的、融合的網絡(luò )結構，這將不僅幫助運營商實現網絡(luò )平滑演進和高效部署，而且在有效降低運營商CAPEX和OPEX的同時，保護運營商投資，實現快速投資回報，并最終實現各種網絡(luò )的漫游和業務接入。
同時，我們也必須看到目前全球的電信運營收入仍然以基本語音業務為主，尤其是新興市場運營商的語音業務收入比例達80%以上，無論網絡(luò )如何演進，這部分用戶及其帶來的收入是運營商首要考慮的。但基于IMS的語音業務目前還不能提供可承諾的服務質量(QoS)保證，對其他類似的實時業務的提供還有待論證。因此在無線接入網和核心網全IP化的前提下，在未來網絡(luò )中將出現以語音業務為主的3G
CS域和以多媒體業務為主的IMS長期并存的局面。
另外，電信級的網絡(luò )能力保障、網絡(luò )可靠性、組網靈活性以及網絡(luò )服務質量將是運營商面臨的主要問題。
一、All-IP通用電信級平臺 為網絡(luò )奠定堅實基礎
隨著全IP網絡(luò )的發展，特別是以IP協議為基礎的業務在不同網絡(luò )的互通，為網絡(luò )的融合打下了良好的基礎。而下一代網絡(luò )承載和控制分離，控制和業務分離的思想與以軟交換為基礎的IMS移動網絡(luò )的演進思路不謀而合。
做為All-IP架構的積極倡導者和領導者，2004年，中興通訊首先在業界推出了All-IP通用電信級平臺，采用符合全IP發展方向的媒體面和控制面分離的系統結構，保證了系統的可靠性和穩定性。系統內部設計兩套以太網，一套用于媒體流互聯，一套用于內部控制、信令流互聯，這種創(chuàng )新設計保證了系統的可靠性，從物理上將媒體面和控制面的流量進行隔離，避免系統媒體突發流量對控制面的沖擊。
另外一種系統設計思路是在IP通用平臺采用媒體面和控制面不分離的設計方式，媒體流和控制流在一個以太網交換平面進行交換。由于電信競爭環境日趨激烈，對系統容量的要求越來越大，系統在一些特殊時間段如節日期間將面臨超大突發流量的沖擊。采用這種系統架構的設備由于媒體流和控制流會(huì )互相影響，將面臨服務質量下降，甚至有系統癱瘓的風險。
在 2008年元旦通訊系統的話務高峰時，印度海德拉巴的中興通訊All-IP BSC經受住大用戶量的沖擊和考驗，其中兩個BSC在高峰的語音話務量分別為平時話務量的8.8倍和6.8倍。該時段內海德拉巴其他運營商的網絡(luò )全部癱瘓，只有中興通訊的設備屹立不倒。
中興通訊All-IP解決方案領先業界三年實現全IP規模商用，截至2008年3月，中興通訊CDMA產品已成功進入70多個國家，120多個運營商，在全球超過1.35億線。隨著中興通訊在CDMA2000

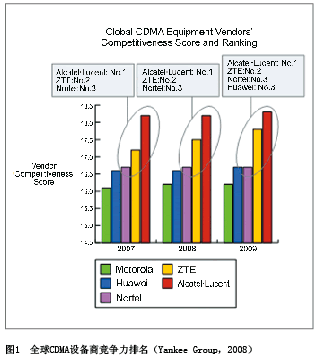

All-IP上的領先地位的進一步鞏固，中興通訊已經成為全球CDMA的領導者， Yankee group 2008年的一份咨詢報告顯示，中興通訊CDMA綜合排名穩居全球第一集團行列（見圖1）。
二、全方位容災備份方案對網絡(luò )呵護有加
由于單系統容量巨大，全IP通信設備對系統穩定性和可靠性要求更高，需要在各個層次做好全方位的備份。
為了最大限度地保護網絡(luò )運行持續穩定，中興通訊CDMA2000 All-IP解決方案的設計架構充分考慮到系統冗余備份機制，核心備件及設備采用1+1、N+1、M+N等備份方式，核心數據庫1+1主備，組網平面采用雙網雙平面架構來確保網絡(luò )無單點故障。
在網元容災方面，中興通訊CDMA2000 All-IP解決方案支持Ap-Flex、MGW負荷分擔、MSCe容災備份、HLRe容災等多種網元備份方式。這些基于A(yíng)ll-IP的容災解決方案充分利用了IP網絡(luò )的扁平化特點，避免了TDM方式下類似方案在傳輸資源上的巨大浪費。
三、業界最高效率傳輸方案節省運營成本
對于那些只有傳統TDM承載網絡(luò )、沒有現成IP骨干承載網絡(luò )的運營商，中興通訊提供IP over E1保證運營商充分享受All-IP帶來的優勢：在E1承載網絡(luò )上支持TrFO、RTO，節省聲碼器資源達30%～40%甚至更高；和TDM相比，IP
over E1方案更將E1傳輸效率提高到難以置信的11倍，節省E1租賃成本。
對于那些具有現成的IP骨干承載網絡(luò )的運營商，中興通訊提供IP over FE/GE讓運營商體驗All-IP化帶來的變革：支持TrFO和RTO，節省聲碼器資源達30%~40%甚至更高；網絡(luò )扁平化，提高網絡(luò )的可擴展性和靈活性；和TDM相比，節省語音傳輸帶寬可達80%，節省網絡(luò )建設成本和租賃成本，全面降低TCO；
針對偏遠地區、島嶼的覆蓋，以及傳輸資源匱乏的運營商，中興通訊提供衛星鏈路解決方案以及微波組網方案組成大本地網，解決廣覆蓋和路由迂回的問題，幫助運營商在有限的衛星鏈路上接入更多的用戶，提升網絡(luò )盈利能力。
四、完善的QoS機制精品網絡(luò )的保證

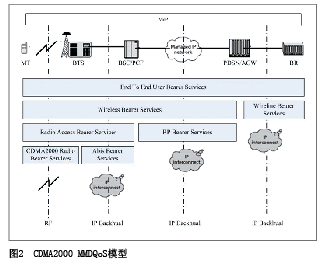

IMS是端到端的全IP架構，提供端到端的VoIP業務取代傳統的移動電話業務。對于VoIP電話，影響其發展的首要因素是需要提供完善的QoS機制來保證其話音質量不差于傳統移動電話的話音質量。圖2顯示了CDMA2000
MMD網絡(luò )為了滿足端到端QoS要求，而設置的多層不同承載服務級別、網元間的端到端QoS保證機制。
如圖2， CDMA2000 MMD QoS模型是由終端、接入網絡(luò )和核心網絡(luò )共同保證。終端和無線接入網之間的空中接口定義相關的QoS服務參數和級別；在無線接入網BSC和PCF之間的A8接口以及PCF和PDSN/AGW之間的A10接口上分配滿足用戶已被授權的QoS要求的資源；核心網提供在PDSN/AGW和邊界路由器（BR）之間的QoS服務。
除此之外，為了消除網絡(luò )抖動、丟幀、報文亂序的影響，VoIP終端還需要完成相應的應用層QoS功能：自適應動態緩沖區、報文重排、報文補償等。因此，傳統的終端已經不能滿足要求，需要采用支持SIP/VoIP功能的智能終端。
在傳統移動電話業務方面，中興通訊推出支持IP RAN和軟交換架構的CDMA2000 LMSD All-IP系統。依據3GPP2標準，CDMA網絡(luò )向All-IP網絡(luò )演進分4個階段，傳統移動終端域LMSD為第三階段。在此階段核心網引入了軟交換架構，實現了呼叫控制和承載的分離，BSC和核心網之間采用IP傳輸，提高了傳輸效率并有效降低了運營商的TCO，保護了運營商的投資。另外，和IMS
VoIP必須采用支持SIP/VoIP功能的智能終端不同，LMSD系統完全兼容傳統TDM移動網絡(luò )終端，為了和VoIP區別開來，我們將這種方式的Voice

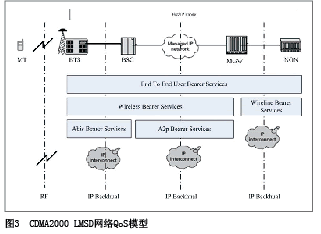

over IP稱為移動IP Phone。圖3顯示了CDMA2000 LMSD網絡(luò )為了滿足端到端QoS要求，而設置的多層不同承載服務級別、網元間的端到端QoS保證機制。
如圖3所示，由于在LMSD域仍然使用傳統移動終端，因此這種端到端的QoS機制是由接入網絡(luò )和核心網絡(luò )共同保證。無線接入網對IP流量進行分類后再分別提供QoS；在核心網進行擁塞控制和流量調節，同時核心網還提供MGW和NGN之間的QoS服務。
除此之外，為了消除網絡(luò )抖動、丟幀、報文亂序的影響，BSC/MGW還需要完成相應的應用層QoS功能：自適應動態緩沖區、報文重排、網絡(luò )狀態監控（RTCP）、丟幀補償等。在丟幀補償上有幾種常規技術：報文重傳、交織編碼、本地補償、冗余編碼。
但報文重傳不適合語音業務，而交織編碼、本地補償和冗余編碼在實現算法上過于復雜，同時這些技術都會(huì )引入較大的時延，因此這些常規技術不太適用于電信級設備，為此中興通訊開發了專利技術SuperVT，可以在復雜度和算法高效上取得良好的平衡效果。SuperVT技術可以有效減少網絡(luò )丟包對話音質量的影響，在滿足通話質量的情況下，對承載網絡(luò )的指標要求大大降低：最大單向時延<200ms，抖動<80ms，丟包率<5%。
五、結束語
以IP網絡(luò )技術為基礎的電信網絡(luò )融合是未來網絡(luò )的必然趨勢。由于IP網絡(luò )技術最初是為了傳輸“Best Effort”的Internet業務，要建設一個高性能、高可靠性、具有良好QoS的電信級All-IP網絡(luò )并非易事。構建未來全IP移動網絡(luò )應符合四項基本原則：第一，移動設備采用媒體面和控制面分離的系統架構；第二，系統能夠提供全方位的容災備份解決方案；第三，面對多樣的傳輸條件提供豐富的接口進行靈活組網，不斷創(chuàng )新提升傳輸效率、降低運營商TCO；第四，具有完善的QoS機制。
中興通訊CDMA2000 All-IP網絡(luò )在秉承四年的全?一站式解決方案和長期優質的服務，助力運營商打造精品網絡(luò )，持續盈利。
