上海貝爾致力于“三網融合”建設以高效制勝

石偉欣 2011/04/07

　　摘要：在廣電發展三網融合和NGB的策略下，上海貝爾提出了高效能網絡(luò )的演進解決方案，本文主要介紹了高效能網絡(luò )以及其性能優勢。

　　為發展“三網融合”戰略性新興產業，廣電提出了開發和建設符合寬帶雙向和全媒體全業務的新一代廣播電視網的戰略目標，計劃用十年時間建成覆蓋全國3億用戶和連接2億家庭的下一代廣播電視網。上海貝爾遵循廣電網絡(luò )建設“高起點、高水平、高效益”的指導思想以及業務牽引、突出重點、統籌規劃和分段實施的原則，在三重播放業務架構的基礎上，提出高效能網絡(luò )(High Leverage Network，以下簡稱HLN)的演進解決方案。高效能網絡(luò )是一個能支持同時開展視頻、數據和語音業務的端到端的解決方案，完全符合 “三網融合”的網絡(luò )架構設計要求，如圖1所示。它不僅滿足 “三網融合”初期階段的業務要求，并保證在業務發展不同時期的要求，進行多方面的提升和增強。

　　HLN解決方案是針對海量用戶、高帶寬和高并發流量而設計，適合用大規模家庭雙向業務的市場。在該架構下，通過配備支持同軸電纜接入技術的網元設備，提供基于IP的雙向交互、廣播、單播\組播、推送播存的能力，完全滿足廣電各階段業務發展需要的同時，通過精細化管道、高帶寬、扁平化等優勢，實現網絡(luò )效率和效益的提升。
　　

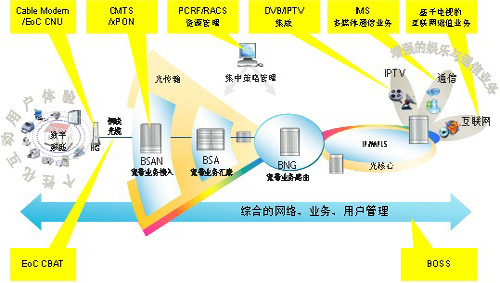

圖1 高效能網絡(luò )模型
　　通過統一的“三網融合”業務架構，HLN解決方案實現廣電全網端到端關鍵技術的提升，通過分布式設計實現性能和成本的最優化，滿足以視頻為主的新業務的規模化應用和規模化增長，打造“三網融合”新業態。

　　1 高效能網絡(luò )性能

　　（1）在接入層面，實現面相連接的接入向面向無連接的技術轉移，光纖更靠近用戶。

　　新興的融合業務特別是基于視頻的多媒體業務將是廣電在三網融合的大潮中抓住機遇，吸引更多用戶，提高網絡(luò )盈利能力的重要基石。從原來單向廣播接入網向雙向、大帶寬的接入網演進。作為寬帶接入市場的領導者，我們提供基于廣電同軸電纜網絡(luò )特性的完整接入解決方案，實現從光纖到小區、光纖到樓、光纖到戶等各種接入方式，滿足各種場景的需求。

　　上海貝爾基于ISAM系列接入產品的7342 ISAM FTTU提供的通用光接入平臺，同時支持點對多點的GPON和EPON的光纖接入，為三網融合提供全面的光纖接入網解決方案。依托其業界領先的通用平臺，將光纖接入網絡(luò )推進到最經濟、最高效的地方，充分挖掘現有同軸電纜網絡(luò )的價值，倍增新型網絡(luò )競爭力，滿足廣電各個解決發展的需要。7342 ISAM 將語音、視頻（包括CATV和IPTV）、數據、傳統TDM業務等融合在單根光纖中，嚴格保證端到端QoS和DBA，同時可以獲得統一和強大的管理能力。

　　7342 ISAM FTTU提供豐富的光網絡(luò )終端，滿足不同應用場合，包括室內型/室外型/商用型/多住戶型，提供多種接口類型：POTS，GE/FE，E1, CATV接口。所有的ONT每UNI端口支持8個硬件隊列，具有強大的QOS功能，可以連接融合了多種業務的RG設備。內置的VoIP模塊同時可以支持SIP和 H.248協議，并且可采用UPS備份電源在斷電情況下保障長達8到12小時的語音通話。

　　此外，從保護廣電現有投資的角度考慮，我們基于現有平臺開發下一代光纖接入技術，通過現有平臺的平滑演進，實現從現有G/EPON向NG PON的低成本高效能升級，為下一代接入網應用提供所需的帶寬、功能和服務。在光纖接入技術的發展道路上，無論是TDM PON和WDM PON技術，我們始終處于領導地位。

　　（2）在傳送層面，將不同的技術轉變?yōu)榻y一的分組，以光纖網絡(luò )實現高效傳送。

　　下一代廣播電視網（NGB）主要承載高清電視、數字音頻節目、新型互動節目、高速數據接入和話音等“三網融合”業務，這對傳送網絡(luò )無論是從更大容量顆粒度、QoS能力、還是數據處理能力上都提出了全新的承載需求，廣電也明確將來以3TNet核心技術為支撐，并加快了Tbit傳輸網絡(luò )的建設。上海貝爾端到端高效能傳輸網絡(luò )解決方案是針對廣電現網的實際情況，為其量身打造的NGB建設方案，從新技術、優化的網絡(luò )層次的角度為廣電打造一個全新的、安全可靠、高效靈活的下一代傳送網絡(luò )。

　　在國家干線以及省內干線，40G/100G 高速波分系統的應用將會(huì )成為主流。上海貝爾40G/100G 1830PSS相干光波分平臺，最先選擇了業界優選的100G調制格式PDM-QPSK，將波特率減半至25~28G，實現2bit/Hz的幾無損傷的傳輸。通過采用相干光檢測技術并配合采用貝爾實驗室獨創(chuàng )的DSP獨特算法、以及一流的FEC糾錯技術，有效提高光信噪以及接收端靈敏度，抑制系統各種非線性效應，在大大提高系統整體傳輸性能的同時，也確保了網絡(luò )從10G向100G的平滑演進。2009年11月，上海貝爾通過該系統在西班牙電信的10G/40G WDM現網中成功實現了1088公里單波速率為100Gbps的DWDM傳輸。近日，在日本軟銀也得到了商用。

　　在城域網絡(luò )，我們建議采用OTN+PTN的方式建設城域網。在匯聚接入層，分組化趨勢日臻顯著，分組內核的PTN技術已是業界普遍認可的主要的技術選擇。而在核心層面，傳統Gbit級別的容量將成為主要的帶寬瓶頸，需要更大容量的Tbit級別的業務處理能力、以及更靈活的調度交換能力。上海貝爾端到端1850 TSS PTN解決方案，全系列產品全面覆蓋核心層到接入層，2005年發布全球首款PTN設備，目前已在國內外各大運營商網絡(luò )中得到廣泛的部署。 2007年以來，多次參加并全面通過國內三大運營商的反復論證和測試。1850TSS采用貝爾實驗室獨創(chuàng )的獨特的通用矩陣，支持MSTP向PTN+OTN+GMPLS的平滑演進，初期可作為完全的MSTP設備進行組網，根據數據業務發展情況逐步演進到完全的PTN配置，因此，無論將來業務模式如何改變，都無需再為缺乏擴展性和選擇哪種技術而難于抉擇，可幫助減少因業務需求不斷變化而帶來設備投資(CAPEX)風險。

　　（3）在業務控制層面，我們將“盡力而為”的單一服務轉變?yōu)槊坑脩?hù)/每業務可控的差異化服務。

　　隨著公眾用戶的VOIP話音和視頻（如IPTV）類新型寬帶業務融合到IP網絡(luò )的需要，IPoE的承載模式比PPPoE更加適合這樣的業務需求，同時面向多業務的雙向層次化QOS對網關設備提出了更高的控制能力要求，傳統BRAS上對單一Internet上網業務的簡單的QOS機制以及性能的限制已不能滿足要求。

　　寬帶網絡(luò )論壇的TR101架構提出了網絡(luò )邊緣業務控制設備從單一支持PPPoE的設備（國內運營商主要為BRAS）向寬帶網絡(luò )業務網關-BNG設備（同時支持PPPoE和IPoE）演進。7750 SR+是一款真正意義上的BNG設備，能夠同時支持PPPoE和IPoE，是真正意義上的BNG(Broadband Network Gateway)設備。通俗的說，就是SR+打破了傳統SR和BRAS的設備差異，從硬件上統一用一臺設備實現了BRAS和SR的所有功能。

　　隨著如IPTV等三網融合業務的發展，由于PPPoE接入方式在業務支持能力方面的內在缺點，將逐步被IPoE/DHCP接入方式所替代，BRAS作為傳統IP網絡(luò )的重要設備之一也終將退出歷史舞臺。因此廣電采用具備BNG功能的設備建設IP網絡(luò )可以兼顧未來網絡(luò )演進并節省投資。

　　事實上SR和BRAS都可以演進成為BNG設備，但是由于SR硬件體系架構設計上的優勢和平臺處理速度的優勢，從SR演進形成的BNG設備SR+具有先天硬件優勢。即使對于同樣的從SR平臺演進形成的BNG設備，上海貝爾的7750 設備在多種業務同時加載的情況下可以保證每種業務的處理性能，這也是很多設備不能比擬的。

　　7750 SR+的產生為廣電根據業務需求靈活選擇認證方式提供條件。網絡(luò )結構可簡化為單邊緣架構，在同一設備、同一端口下同時接入PPPoE和IPoE，從而實現對用戶資源QoS策略的統一部署和管理，同時實現對每用戶/每業務的精細化控制和QoS保證，是業務融合的方向。

　　同時，7750 SR+具有超大平臺，單槽位處理能力達到100G。業界首發100G線卡，使得7750 SR+成為高性能的Tbit業務路由器。采用100G線卡或10*10GE線卡后，77750SR12整機可提供2Tbps交換容量，線速10GE接口密度達100個。7750 SR+的這一業界領先的處理能力，運營商高帶寬需求的壓力將會(huì )迎刃而解，并且可以實現大容量、高帶寬的網絡(luò )建設目標。

　　2 結束語

　　憑借創(chuàng )新的理念、豐富的全球部署經驗、全面的產品和方案，上海貝爾將持續致力于“三網融合”建設，與廣電攜手前行。
