IMS中會(huì )議業務的實現

盛云鵬韓磊 2006/03/16

摘要：介紹基于3GPP提出的IMS的會(huì )議業務的實現。
關鍵詞：IMS 會(huì )議業務 應用服務器 SIP

一、引言

　　3GPP提出的IP多媒體子系統（IMS），引起了人們越來越多的關注。IMS是疊加在原有的電路域和分組域的基礎上一個相對獨立多媒體子域。它提供開放的業務接口，實現了用戶平面、控制平面、業務平面的分離，使得業務的實現能夠獨立于下層的承載網絡(luò )，這也為開展更加靈活的、豐富多彩的業務提供了一個契機。

　　傳統的會(huì )議業務通常是由需要業務提供商提供一整套系統，包含會(huì )議業務應用服務器、媒體服務器、接入網絡(luò )服務器等。這就無形之中增加了成本，也使得會(huì )議業務的使用對象受到了限制，會(huì )議業務通常商用于企業級的客戶。而隨著IMS概念的引入，使得業務提供商可以更專注于業務的提供，而無需過多的關注業務層以下的實現，同時由于IMS和接入網絡(luò )無關的特性，能夠讓不同網絡(luò )中的用戶接入到會(huì )議業務中來。因此，隨著網絡(luò )的融合和網絡(luò )能力的升級，在未來的會(huì )議業務中，不再僅僅是面向企業級用戶，也可以面向更多的普通用戶，如：即時聊天室業務、多方視頻通信業務等，讓更多的人們更方便地感受到會(huì )議業務帶來的生動體驗。

　　本文主要從業務實現的角度出發，著重討論基于IMS的會(huì )議業務的實現。

二、基于IMS的業務架構

　　UMTS中的IMS業務架構包括3種業務平臺：SIP、OSA、CAMEL。它們接入到IMS的邏輯架構如圖一所示。圖一中的實體：

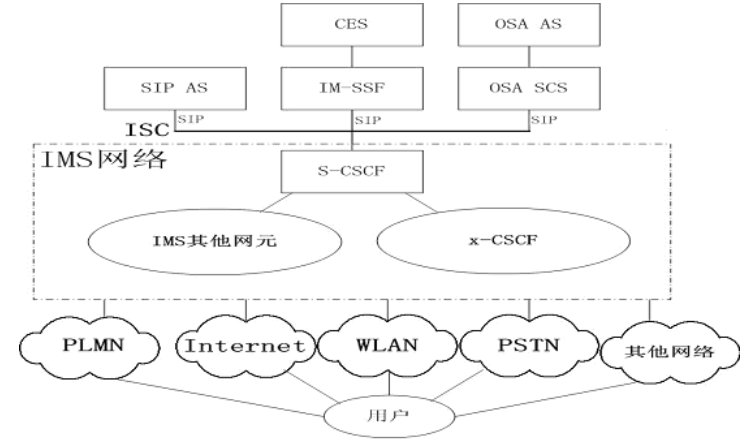

圖一：基于IMS網絡(luò )架構圖

　　S-CSCF（服務CSCF）：作為一個SIP Proxy用來控制呼叫和會(huì )話，并且監測何時以及怎樣控制增值業務的業務邏輯。S-CSCF提供了一個ISC（IMS Service Control interface）的統一的接口，該接口采用了SIP協議，這樣做避免了S-CSCF控制功能的復雜性，不同的業務接入到IMS時，只需要提供一個協議轉換功能實體來完成到ISC接口的協議轉換，因此可以方便地利用多種應用服務平臺開展業務。

　　x-CSCF：可以是I-CSCF或者P-CSCF。IMS中的SIP信令路由經過的元素。P-CSCF是接入網到IMS網絡(luò )的第一個接入點，從接入網中收到UA（User Agent）發來的SIP注冊和會(huì )話建立消息，轉發到歸屬域中的I-CSCF，再發至相應的S-CSCF。I-CSCF為每個呼叫靈活選擇相應的S-CSCF。

　　IMS其他網元：IMS中的其他網絡(luò )實體，如：MGCF、HSS、BGCF、MRFC、MRFP等，在這里沒有分別逐個列出。這些網絡(luò )元素執行IMS相應的功能，如：信令連接、承載連接、數據庫等等。

　　SIP AS：是一種應用服務器，用于提供各種各樣的增值業務。這里的AS可以是一個會(huì )議的AS，或者是游戲的服務器等等。本文要介紹的會(huì )議就是基于SIP AS來實現的。其他類型的AS（如OSA AS等）不作介紹。

　　不同的網絡(luò )：用戶可以通過不同類型的網絡(luò )接入方便地接入到IMS中，這里的網絡(luò )可以是各種各樣的網絡(luò )，可以是Internet、PLMN、WLAN、PSTN等，這就體現了IMS在網絡(luò )融合中所起的作用。用戶通過IMS中S-CSCF查詢用戶簽約檔案，激活用戶簽約的所有業務邏輯。具體業務由相應的SIP AS提供。

三、會(huì )議業務

　　會(huì )議業務可以實現多方用戶同時進行通信。會(huì )議可以用于各種各樣的媒體流類型的通信，如音頻、視頻和文本類型的會(huì )議。由于會(huì )議所能提供的實時性和高質量保證，使得更多基于會(huì )議業務的應用可以被人們所接收，如文件和白板的共享，游戲業務等等。

　　會(huì )議的類型主要松耦合會(huì )議、完全分布式會(huì )議和緊耦合會(huì )議：

松耦合會(huì )議中每個參加者之間沒有信令連接關系，會(huì )議中沒有一個會(huì )議中心，通常這種會(huì )議可以利用SIP會(huì )話描述中的組播地址支持。

完全分布式會(huì )議中，每個參加者之間都建立信令連接，會(huì )議中同樣沒有會(huì )議中心。

緊耦合會(huì )議中，含有一個會(huì )議中心，每個會(huì )議參加者與該會(huì )議中心建立連接關系。會(huì )議中心執行各種各樣的會(huì )議控制功能，以及媒體混合功能。

　　由于不同會(huì )議類型帶來的實現上和管理上的不同，從可運營的角度來看，在IMS中的所關注的主要是緊耦合的會(huì )議。本文以下涉及到的會(huì )議也是緊耦合會(huì )議。

1、功能實體架構

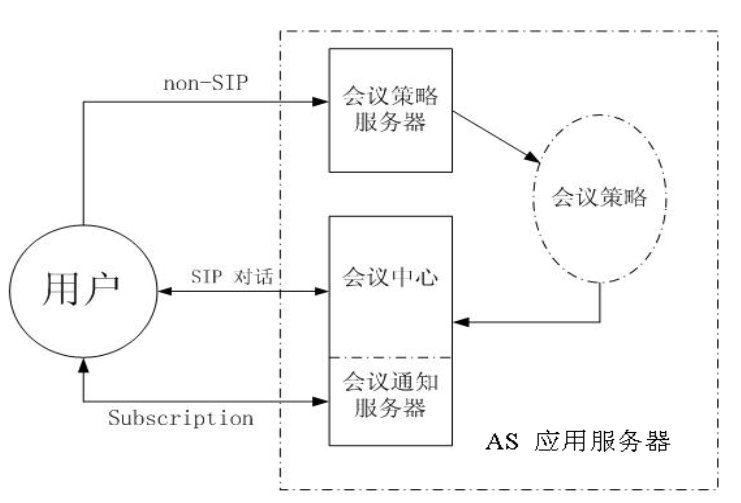

圖二：會(huì )議中的功能實體圖

　　會(huì )議中的功能實體如圖二所示。一個完整的會(huì )議中包含以下的功能實體：會(huì )議參加者、會(huì )議中心、媒體混合器、會(huì )議策略服務器、會(huì )議訂閱服務器和會(huì )議策略。

　　會(huì )議參加者：在基于SIP的會(huì )議中，會(huì )議的參加者可以分為participant（普通的會(huì )議參加者）和moderator（會(huì )議主席）。他們具有的權限不同：participant可以申請加入會(huì )議，或者申請某種媒體資源；moderator有更多的權限，能夠在會(huì )議過程中管理主持會(huì )議，比如決定是否允許新的用戶的接入，對用戶申請的媒體資源的批準等等。

　　participant可以是自己主動要求加入會(huì )議，或者是被通知邀請加入會(huì )議的。而moderator可以是提前指定的，如果沒有指定，則moderator是會(huì )議創(chuàng )建者。

　　會(huì )議中心：是一個會(huì )議的核心。它可以看作是一個SIP UA，并且通過一個URI（如：conference123@example.net）標識來表示一個會(huì )議。會(huì )議中心負責維持和所有的會(huì )議參加者之間的信令關系，來確認會(huì )議參加者連接到會(huì )議中。同時，會(huì )議中心還會(huì )執行會(huì )議策略（利用SIP 協議）。

　　媒體混合器（Mixer）：主要功能是將接收到的各種類型的媒體流混合處理，然后將處理后的結果媒體流分發到會(huì )議參加者。這里的媒體傳輸可以使用RTP協議。

　　會(huì )議策略服務器（CPS）：會(huì )議策略服務器是一個邏輯上的功能實體，主要是用來操作管理會(huì )議策略。它可以其他相關的非SIP協議（如CPCP或者其他協議）來執行對會(huì )議策略的管理。CPS可能是實際物理上并不存的實體。

　　會(huì )議訂閱通知服務器：事實上會(huì )議訂閱通知服務器是由會(huì )議中心分離出來的一個邏輯功能。主要是為了提供用戶訂閱會(huì )議狀態的業務，并且當會(huì )議狀態改變時，通知這些訂閱用戶。如，有新的用戶加入或者離開會(huì )議。

　　會(huì )議策略：是控制一個會(huì )議的規則的完整的集合。會(huì )議策略可以在會(huì )議創(chuàng )建之前或者會(huì )議創(chuàng )建時被制定，用來指導會(huì )議中心主持和管理一個會(huì )議。

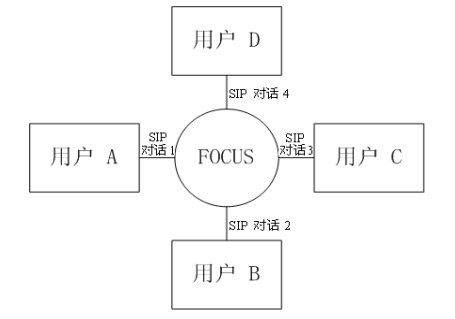

圖三：會(huì )議的邏輯架構圖

　　緊耦合會(huì )議的邏輯架構圖如圖三所示。會(huì )議中的核心是"會(huì )議中心（conference focus）"，每一個會(huì )議都有一個會(huì )議中心，由一個URI標識，用戶通過聯系這個URI參加到一個會(huì )議中去。會(huì )議中心和用戶之間的拓撲結構為星性結構。會(huì )議中心為用戶提供并維持一個信令連接，并且可以執行會(huì )議策略，實現對會(huì )議的控制和管理。

2、會(huì )議舉例

　　會(huì )議流程：

　　下面通過一個會(huì )議例子來介紹會(huì )議業務中的關鍵的流程。

　　首先，假設某個運營商提供會(huì )議業務，并且給出一個公共業務標識（PSI），該PSI是一個SIP AS的URI，如conference-factory1@ example.net。用戶A想要創(chuàng )建一個會(huì )議，就可以向該PSI發出SIP請求。具體流程如圖四所示：

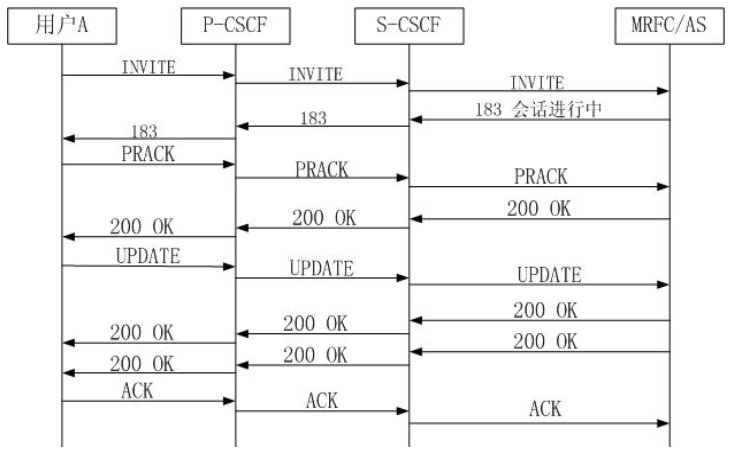

圖四：創(chuàng )建會(huì )議

　　AS在接收到這個SIP INVITE請求之后，就會(huì )為該會(huì )議請求分配一個會(huì )議中心，并返回183響應表示會(huì )話正在進行，會(huì )議中心的URI（如：conf1234@example.net）包含在該響應中。然后用戶和會(huì )議中心之間按照SIP會(huì )話建立的流程繼續進行，這當中可能會(huì )使用到一些SIP擴展方法，如：PRACK、UPDATE等，通過這些方法完成媒體的協商和所需資源的預留。

　　用戶參加會(huì )議。其他的用戶可以有兩種方法加入到這個會(huì )議。

用戶A發出邀請；

當用戶A向用戶B發出邀請時，A可以選擇直接發送一個REFER請求到用戶B，請求中的"Refer-To"消息頭參數設為會(huì )議中心的URI：conf1234@example.net，用戶B可以通過這個URI直接聯系會(huì )議中心；

或者A直接發送REFER請求到會(huì )議中心，請求中的"Refer-To"消息頭參數設為用戶B的URI，這時AS可以直接向B發出會(huì )議邀請。

會(huì )議中心發出邀請。

　　需要注意的是2類邀請的觸發條件可以變化，可以不是用戶A直接發出REFER請求，而是用戶通過會(huì )議策略創(chuàng )建會(huì )議時，在將來某一時間點，由會(huì )議中心按照會(huì )議策略給出的呼出列表（dailed-out list）主動發出請求邀請用戶B加入到會(huì )議中。

　　會(huì )議進行過程中。會(huì )議中心可以主持會(huì )議中的"公共的會(huì )話"，這時所有的會(huì )議參加者都可以參與；另外，也可以根據某些用戶具體的需要建立"私下的會(huì )話"，這時只在特定的用戶之間進行會(huì )話，不會(huì )影響到公共的會(huì )話。

　　會(huì )議的參加者可以通過向"會(huì )議中心"發送Bye請求，隨時離開會(huì )議。而"會(huì )議中心"也可以移除某個用戶，這可以根據會(huì )議策略或者是具有特殊權限用戶（一般是會(huì )議的創(chuàng )建者）提出的要求。當某個用戶離開會(huì )議之后，相關的資源就被移除。

　　一個會(huì )議的終止可以由"會(huì )議中心"執行，其觸發條件是：

會(huì )議策略指示終止會(huì )議

當使用conference factory URI創(chuàng )建會(huì )議時，會(huì )議的創(chuàng )建者離開會(huì )議

會(huì )議的最后一個參加者離開會(huì )議

　　當滿足上述條件時，移除所有的會(huì )議參加者，并刪除CPS中的會(huì )議策略。并且釋放分配的conference URI。

　　會(huì )議過程中的管理

　　會(huì )議中的管理可以分為兩部分：一、會(huì )議的管理；二、會(huì )議的底層控制（floor control）。
會(huì )議的管理可以包含會(huì )議中的一般的管理，如：會(huì )話的創(chuàng )建和終止，會(huì )議的策略，會(huì )議的參加者，會(huì )議參加者的身份的鑒權，會(huì )議參加者的權限和優先級等，另外還可以管理添加新的媒體（如：添加一個視頻到會(huì )議中去）。該部分管理可以通過SIP協議實現。

　　會(huì )議的底層控制：主要是為了更充分地利用公共的媒體資源。會(huì )議應用（application）通常共享一些資源，比如：會(huì )議中的發言權、接入到有限帶寬的視頻信道，接入到一個共享的文件或者游戲"room"中去。底層控制則使得用戶能夠安全地接入到一個共享的實體或者資源中去。另外，它還為MRFP提供媒體流如何混合和如何被分發的信息。該部分可以通過floor control協議結合SOAP或者SIP協議實現

　　底層控制可以支持不同的底層控制策略，比如：moderator控制，或者自動排隊先接入先服務規則。當moderator控制時，每一個底層可以由一個moderator進行管理，在這一個底層中被管理的資源可以不止一種，如：發送一個聲音信道到語音信道中，接入到共享視頻信道中等。

3、計費和安全

　　會(huì )議業務可以采取多種計費方式，可以根據會(huì )議的規模（參加人數等因素），所采用的媒體的形式，會(huì )議的持續時間等進行計費。計費的架構遵從IMS的計費架構。會(huì )議業務計費的網絡(luò )結構如圖五所示。

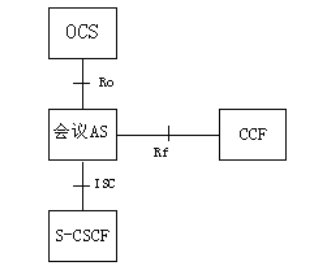

圖五：計費網絡(luò )結構圖

　　IMS體系既支持在線計費能力，也支持離線計費能力。在線計費就是線計費系統與IMS實體進行實時交互，并控制和監視與業務使用有關的計費過程。離線計費主要是指在會(huì )話之后收集計費信息，而且計費系統不會(huì )實時地影響所使用的業務。所有的IMS網元都要求應用離線計費，而業務層面的AS同時要求應用在線計費。

　　圖中在線計費時AS通過Rf接口將計費信息發往OCS（Online Charging System），采用離線計費時AS通過Ro參考點將計費信息發往CCF（Charging Collection Function）。在Rf和Ro接口，AS均使用DIAMETER協議的ACR消息發送計費信息到OCS或CCF，并應用DIAMETER協議的ACA消息從OCS或CCF接收應答。

　　IMS中獨立的安全體系模型，可以為在其中開展的各項業務提供安全保證，詳細內容在這里不作深入的介紹。業務提供商可以放心地在基于IMS開展多種多樣的會(huì )議業務。

4、應用的擴展

　　會(huì )議業務可以在IMS中靈活的開展，人們所熟悉的會(huì )議業務也將不再局限于傳統的電話會(huì )議業務。會(huì )議業務也可以結合各種其他的業務開展新的應用模型。

　　例如：隨著移動網絡(luò )的快速發展，會(huì )議業務可以和3GPP中的組業務相結合，普通的用戶可以通過自己建立的好友的組，隨時進行一個好友之間的聊天會(huì )議；或者，基于IMS的SIP應用服務器的靈活性，可以在會(huì )議過程中提供即時語言翻譯功能，這就可以實現不同語言之間的會(huì )議。

四、總結

　　業務和網絡(luò )的融合并不是神話，基于IMS實現的會(huì )議業務，形式更加地靈活，內容更加地豐富，應用也更加地廣泛，將提供給用戶實實在在的業務。因此，會(huì )議業務的潛力需要進一步深入的挖掘，相信在未來的網絡(luò )世界里，會(huì )議業務將會(huì )給用戶帶來更多的驚喜！
