連通尋呼網絡(luò )交換機LTX01
一九九九年七月
北京佳合通信技術公司
1．系統結構
系統采用linux操作系統，內核版本2.2。
單系統配置：P II 586，2G硬盤，32M內存，10/100M網卡，16*2口多用戶卡。
軟件：LTX01 TNPP/IP交換軟件。
操作系統：Red Hat Linux 6.0 字符模式。
開發環境：GNU C
圖1。1 LTX01單機系統結構

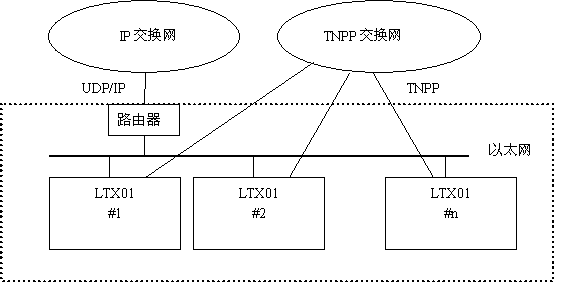

圖1。2 LTX01組網結構
LTX交換機支持多個單機連網使用，一套系統中最大臺數：32臺。
每臺支持的最大TNPP通道：32。
最大TNPP/UDP端口數：1000
交換能力：120萬包/小時
IP網絡(luò )接口：4個。
在一個系統中可以采用TNPP連網或以太網連網。
連接廣域網時，可采用TNPP over UDP/IP或TNPP連網。支持多個方向的連網。
2．功能說明
LTX系統主要功能：
交換功能：
TNPP 到TNPP交換
TNPP 到 UDP/IP交換
UDP/IP 到 TNPP 交換
顯示功能：
通道連接顯示
通信數據顯示
告警顯示
統計顯示
統計功能：
按通信量統計
按通道統計
按方向統計
設備利用率統計
告警及故障監視
告警恢復
告警記錄
3．數據管理
LTX交換機實時使用的數據包括3種：
TNPP節點表
TNPP路由表
號段/區域表
其中人工系統TNPP節點地址為：32xx。
自動系統TNPP節點地址為：07xx。
4．處理流程
系統支持ACK,NAK,RS等TNPP標準的控制信號。
支持7到10位機號及FLEX相關的應用。
系統主要流程包括：
系統初始化流程（略）。
TNPP到TNPP交換流程（略）。
TNPP到UDP/IP交換流程（略）。
UDP/IP到TNPP交換流程（略）。
控制信號處理流程（略）。
5．統計
按通信量統計
按通道統計
按方向統計
設備利用率統計
按時間段統計
統計顯示/打印/存儲
6．遠程維護
可以采用撥號連接方式（添加modem）或通過IP網絡(luò )，遠程接入LTX系統，完成以下功能：
文件傳輸：利用FTP發送或接收數據文件，統計文件或日志文件。
遠程監視：使用telnet遠程登錄，運行監控程序。
遠程管理：使用telnet遠程登錄，設置/修改系統參數。
7．系統可靠性，安全性和備份方式
系統可以采用N+1方式進行系統備份。數據定時傳送到備份機上。
可以采用負載分擔方式，將通道分到不同的設備上，避免一套設備的故障影響太大。
利用unix的安全管理軟件，防止非法操作。
系統具有測試及故障監視功能，可以及時發現故障。
配置UPS，保證系統不間斷運行。
采用具有高可靠性的工控機，可配置雙電源（熱切換）。

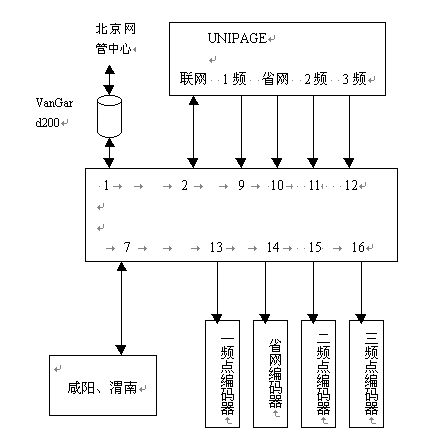

8. 西安TNPP交換系統介紹

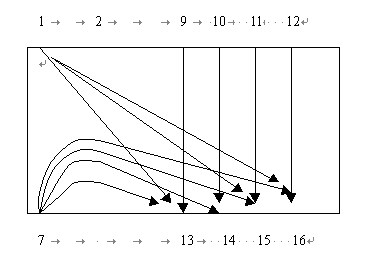

CAPCALL信息流
