第 一 章 概 述
佳合通信技術公司是一家技術力量雄厚的專業尋呼開發公司,公司現有技術人員16人,全部大學本科以上學歷, 并且從事尋呼研究開發已多年. 公司建制齊全, 人員配備充足, 保證了業務的不斷開發更新和提供完善的后續服務。
佳合尋呼系統自從八九年開發成功并安裝運行以來, 經過不斷的更新和增加功能, 系統日臻完善, 承接了很多大尋呼臺的業務, 如:貴陽郵電尋呼臺(126,988), 武漢郵電尋呼臺,洛陽八一尋呼臺, 北京天河尋呼臺, 浙江臺州電信尋呼臺等大的尋呼臺, 還有一些小的獨立尋呼臺. 從97年開始，成為連通尋呼191/192設備的主要供應商之一，截止到99年底，已有幾十套系統在聯通網上運行， 公司在尋呼連網技術上有豐富的經驗，包括專線連網，X.25分組網和聯通的IP連網，99年開發出多端口TNPP交換機，具有國內領先水平，TNPP交換機基于LINUX系統，單模塊處理能力達到120萬數據包/小時以上，第一套系統已在西安成功開通運行幾個月，經受住了春節大話務量的考驗，該產品可作為Motorola和建利爾同類產品的替代設備。 我公司承接這些聯通項目, 做到了功能全,速度快, 安裝后系統運行穩定, 后續服務及時, 受到聯通總部領導的好評。
佳合尋呼系統在多年的尋呼業務中，曾與多種其它尋呼設備配合使用，如自動系統UNIPAGE, MPS2000, GL3000等, 了解各種設備的特性及接口要求, 做到了與其它尋呼設備的緊密接合。
佳合尋呼系統是一套自動,人工兼容的尋呼系統(如貴陽郵電局988臺), 但是由于以往的舊式自動尋呼模塊只能夠取主叫號碼, 缺少新一代尋呼臺要求的很多功能, 如語言信箱,聯網服務等. 因此, 我公司集中技術力量, 開發了一個全新的自動尋呼模塊。新的自動尋呼模塊既保持了與人工尋呼的兼容性, 又能提供全面的新功能, 而且有很大的擴展能力。
新的自動尋呼模塊以新一代的操作平臺WINDOWS NT為基礎, 使用DIALOGIC公司的DTI/300SC語音卡作為接口設備, 揉合多線程的編程方法和先進的內存管理技術及完備的語音處理技術, 使得系統具有新一代尋呼系統所要求的所有優點和無限的擴展能力.
1.響應速度快.
響應速度取決于兩個方面的因素:硬件和軟件. 本系統硬件上采用高性能微機作處理機, 接口設備采用DIALOGIC語音卡, 由于卡上帶有兩個486CPU及兩個數字信號處理器(DSP), 實時處理每一路的呼叫及錄放音. 保證了系統的實時響應速度。
系統在軟件上采用了多任務,多線程操作系統WINDOWS NT, 在設計上每個尋呼呼叫處理采用單獨的線程處理, 隨時能響應用戶的操作請求。
2.系統功能豐富
系統具有尋呼業務基本功能,聯網功能,語音信箱功能. 基本上包含了聯通尋呼網所要求的所有功能. 詳情見下一章功能描述。
3.語音信箱容量大
系統語音信箱總量基本上按10000個/PCM配置，每個語音信箱可存放10秒的語音，該配置能保證每路中繼每4分鐘一個留言,一天之內留言不會(huì )丟失，對每個用戶來說, 擁有6個語音信箱, 留言多于6個時, 最早的留言被覆蓋。10000個語音大約占用硬盤400M，因此，系統具有進一步增加語言信箱的功能。
4.使用方便
系統在必要的地方都加入了語音提示, 用戶在不熟悉使用時, 可以按提示的程序操作,也可以請求播放幫助信息。如果用戶熟悉系統的使用, 可以直接輸入命令打斷提示信息。
5.維護方便
系統具有標準WINDOWS的用戶界面,可通過菜單選擇來更改系統的參數。同時, 系統設計有完善的在線幫助, 在各個維護步驟都能得到系統的操作提示。另外, 系統能實時地顯示各中繼電路的狀態. 對各中繼電路能動態地進行跟蹤, 系統提供完善的操作記錄和各種不正常記錄, 方便維護人員查閱。
網絡(luò )系統由本地尋呼系統，數據網絡(luò )傳輸和交換系統組成。
本地尋呼系統為基本的網絡(luò )節點。網間協議采用TNPP協議。接口為RS-232C。
全網BP機號碼資源統一分配。各尋呼臺保存分配表。
分布式數據存儲：用戶數據存在歸屬局，所有呼叫都送到歸屬局處理。

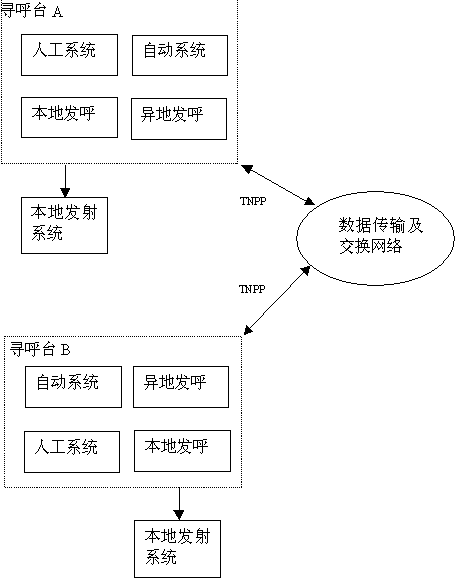

圖3.1：尋呼網絡(luò )系統結構

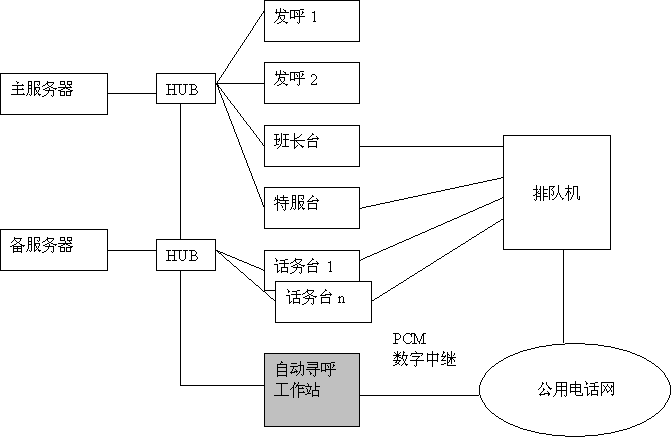

圖3.2 尋呼臺系統配置結構圖。
4.1 系統容量
用戶數量 50萬
話務員座席 1-200個
自動中繼數 120路(4個PCM)
發呼端口 1-8個
頻點數 1-10個
4.2 發呼協議
采用標準TNPP協議, 采用的數據包有:
CAP CALL 數據包
ID CALL 數據包
命令數據包
ETE數據包
數據包的具體格式及規定見TNPP協議
4.3 中繼接口指標
標準E1中繼接口,每PCM有32個時隙, 其中30個話路時隙. 接口線路信號和寄發器信號符合中國一號信令標準.
4.3.1 線路信號
線路信號分為前向信號和后向信號各四位,前向為af,bf,cf,df,后向信號為:ab,bb,cb,db,其中cf,df,cb,db恒為l, af,bf,ab,bb的編碼如下:
|
接 續 |
前 |
向 |
后 |
向 | ||||||
|
狀 態 | af | bf | ab | bb | ||||||
| 示閑 | 1 | 0 | 1 | 0 | ||||||
| 占用 | 0 | 0 | 1 | 0 | ||||||
| 占用確認 | 0 | 0 | 1 | 1 | ||||||
| 被叫應答 | 0 | 0 | 0 | 1 | ||||||
| 被叫先掛機 | 0 | 0 | 1 | 1 | ||||||
|
主 |
主叫后掛機 |
1 |
0 |
1 |
1 | |||||
| 叫 |
1 |
0 | ||||||||
| 控 |
1 |
0 |
0 |
1 | ||||||
| 制 | 主叫先掛機 | 1 | 1 | |||||||
| 釋 | 1 | 0 | ||||||||
| 放 |
被叫先掛機 |
0 |
0 |
1 |
1 | |||||
|
方 |
互 | 1 | 0 | 1 | 0 | |||||
| 式 | 不 |
1 |
0 |
0 |
1 | |||||
| 控 | 主叫先掛機 | 1 | 1 | |||||||
|
1 |
0 | |||||||||
| 被 | 被叫先掛機 | 0 | 0 | 1 | 1 | |||||
|
叫 | 1 | 0 | 1 | 0 | ||||||
|
控 |
主叫先掛機 |
1 |
0 |
0 |
1 | |||||
| 制 | 被叫后掛機 | 1 | 0 | 1 | 1 | |||||
|
1 |
0 | |||||||||
|
閉 塞 | 1 | 0 | 1 | 1 | ||||||
4.3.2 記發器信號
記發器信號采用多頻互控方式(MFC).
前向記發器信號采用六中取二, 六個頻率為:
1380，1500，1620，1740，1860，1980HZ
后向記發器信號采用四中取二, 四個頻率為:
1140，1020，900，780HZ
記發器信號編碼如下表所示:
|
編碼 | 前向信號 | 后向信號 |
| 1 | （1380，1500） | （1140，1020） |
| 2 | （1380，1620） | （1140，900） |
| 3 | （1500，1620） | （1020，900） |
| 4 | （1380，1740） | （1140，780） |
| 5 | （1500，1740） | （1020，780） |
| 6 | （1620，1740） | （ 900， 780） |
| 7 | （1380，1860） |
|
| 8 | （1500，1860） |
|
| 9 | （1620，1860） |
|
| 10 | （1740，1860） |
|
| 11 | （1380，1980） |
|
| 12 | （1500，1980） |
|
| 13 | （1620，1980） |
|
| 14 | （1740，1980） |
|
| 15 | （1860，1980） |
|
發送信號：每對信號中頻率的發送偏差: ? 5HZ
各頻率的發送電平: -8? 1dBm
兩頻率的發送電平差: <1dB
接收信號: 允許輸入信號頻率的最大變動范圍: ? 10HZ
單頻信號輸入絕對功率電平范圍: -5--35dBm
組成一個信號的雙頻電平差:相鄰頻率: <5dB. 非相鄰頻率 <7dB
寄發器信號的其它各項指標均符合國標GB3377-82的規定.
寄發器信號互控格式如下:
| 前向(郵局) | 后向(自動臺) |
| X1 | A1 |
| X2 | A1 |
| X3 | A1 |
| X4 | A1 |
| X5 | A1 |
| X6 | A1 |
| X7 | A6 |
| KA | A1 |
| P | A1 |
| Q | A1 |
| R | A1 |
| A | A1 |
| B | A1 |
| C | A1 |
| D | A1 |
| 15 | A3 |
| KD | KB |
其中X1X2X3X4X5X6X7為BP機號碼，PQRABCD為主叫電話號碼。
4.4 雙音頻(DTMF)信號指標
頻率組合如下表所示，指標符合國標GB3378-82
| 高頻群 | H1 | H2 | H3 | H4 | |
| 低頻群 | 1209 | 1336 | 1477 | 1633 | |
| L1 | 697 | 1 | 2 | 3 | 13 |
| L2 | 770 | 4 | 5 | 6 | 14 |
| L3 | 852 | 7 | 8 | 9 | 15 |
| L4 | 941 | * | 0 | # | 16 |
接收要求：
頻率偏差 2% 以?xún)瓤煽拷邮眨? 3% 以上保證不接收。
每個頻率的接收電平范圍：? 4? ? 23dBm。
兩個頻率的電平差要求 ? 12dB。
信號時長要求 ? 30ms ? 位。
