研華工控機在實時數據庫系統中的應用
研華用戶俱樂(lè )部有獎?wù)骷�案�?/p>

2006/12/18

　　項目原理：

　　公司主要生產裝置均實現了DCS自動控制，連接進入實時數據庫系統的DCS控制系統有多個廠家的多套系統，做為實時數據庫系統中的重要組成部分：工廠過程數據的自動采和上傳，即與DCS系統的連接，研華工控機發揮了出色的作用。

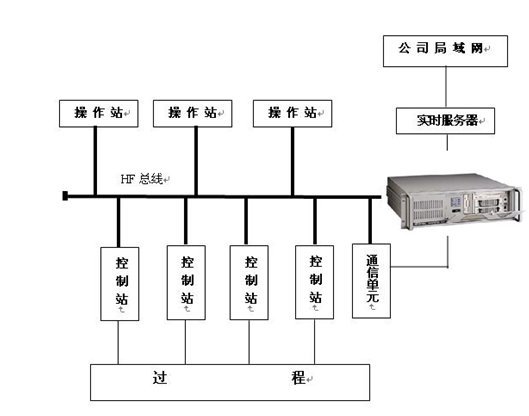

　　以化工一廠的使用舉例。這是一套生產PTA的裝置，控制系統采用CENTUM-V集散系統。此系統中專門有一個通信通路單元CGWU-2，可將CENTUM系統的HF總線上的控制站和操作站通過RS232C接口和上位計算機連接。

1. 通過IPC-610的研華工控機來完成數據采集和傳送。通過數據采集卡采集數據，再通過網卡將數據傳送到實時數據庫系統中的實時服務器，然后通過局域網在各領導辦公室、調度室、各科室的計算機上實時顯示。作為大型實時數據庫，可在線存儲每個工藝過程點的多年數據。它提供了清晰、精確的操作情況畫面，用戶既可瀏覽工廠當前的生產情況，也可回顧過去的生產情況。可以說，實時數據庫對于流程工廠來說就如同飛機上的“黑匣子”。



2. 通過研華IPC-610讀取實時數據庫為最終用戶提供了快捷、高效的工廠信息。研華工控機采用無源底板加插板架構（BP）的架構，使得維護時間減少、具有極佳的擴展性、優秀的散熱特性和防塵、防靜電性能。通過研華工控機的精心設計，使得工控機具有良好的抗電磁干擾的性能，并且具有良好的抗振性能，而且系統維護也相當方便。

研華科技公司供稿　CTI論壇編輯
