第三代移動通信系統

2005/12/28

　　第三代移動通信系統以強大的通信能力，融合語音、視頻和數據，向人們提供豐富的多媒體業務，滿足市場日益增長的移動通信需求。

　　第三代移動通信系統的無線傳輸速率從最低要求固定2Mb/s，低速384Kb/秒，高速114Kb/s發展到WCDMA高速下行分組接入（HSDPA）的理論值14.2Mb/s和CDMA2000單載頻EV-DV的3.09Mb/s，大大增強了3G的無線傳輸能力，擴展了應用范圍。它的核心網絡(luò )從電路交換和分組交換兩個分離的網絡(luò )發展到基于IP的多媒體的統一網絡(luò )，3GPP稱之為IP多媒體子系統（IMS），3GPP2稱之為IP多媒體域（MMD）。其業務平臺也從一個"豎井"結構轉向一個開放的分布結構，大大增強了業務建立能力，減少了業務開發時間和成本。

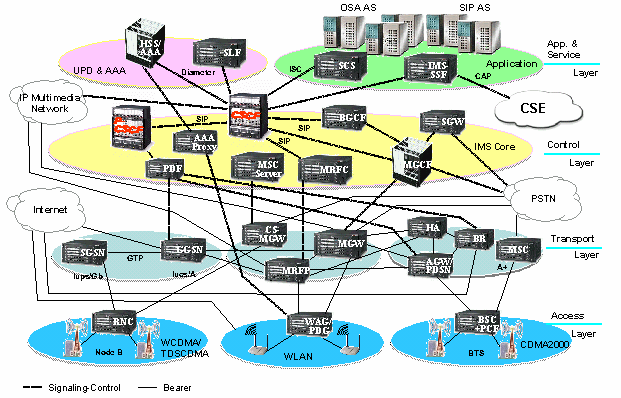

　　第三代移動通信系統的發展越來越體現了一個協調、開放和統一的"家族"概念。第三代移動通信系統可以分為四個層次，即接入層、傳輸層、控制層和業務應用層。

　　接入層包括多種無線傳輸技術，如WCDMA、TD-SCDMA、CDMA2000等，以及對應的無線接入基站和基站控制器。它們構成了無線接入網絡(luò )，負責無線傳輸、無線資源管理、移動性管理等功能。第三代移動通信能與無線局域網進行有效地互通，提供統一用戶認證、統一的業務和應用，以及不同接入網絡(luò )間的漫游和移動能力。

　　傳輸層包括了從原有分組交換網絡(luò )和電路交換網絡(luò )演進的結構，如電路交換的MSC、分組交換的GPRS，和控制與承載分離結構中的承載部分，如支持IP多媒體的媒體網關和多媒體資源處理器等。本層主要完成基于語音的或基于數據的通信流的交換，不同形式的媒體轉換和傳輸。

　　控制層是由以IMS為核心的所有控制部分所組成。IMS獨立于接入技術，是3G"家族"公用的。IMS基于IP技術，支持語音、視頻、文字、數據等業務以及這些業務的組合，支持IPv6和QoS，支持開放的業務接口。該層還包括如MSC服務器，信令網關等設備。

　　應用業務層由用戶數據，業務能力抽象功能，智能業務功能和各類應用服務器所組成。它向運營商、業務和內容提供商及其第三方業務開發者提供統一的，標準化的接口和業務環境，用某些獨立于下面的網絡(luò )和設備的方式提供應用、業務和內容。

AGW Access GateWay
AS Application Server
BGCF Breakout Gateway Control Function
BSC Base Station Controller
BR Border Router
CS-MGW Circuit Switched Media Gateway
CSCF Call Session Control Function
CSE CAMEL Service Environment
GGSN Gateway GPRS Support Node
HA Home Agent
HSS Home Subscriber Server
IMS IP Multimedia Subsystem
IMS-SSF IMS Service Switch Function
ISC IMS Service Control interface
MGCF Media Gateway Control Function
MGW Media Gateway

MRFC Multimedia Resource Function Controller
MRFP Multimedia Resource Function Processor
MSC Mobile Switching Centre
OSA Open Service Architecture
PCF Packet Control Function
P-CSCF Proxy CSCF
PDF Policy Decision Function
PDSN Packet Data Service Node
RNC Radio Network Controller
SLF Subscription Locator Function
SCS Service Capability Server
SGSN Serving GPRS Support Node
SGW Signaling Gateway
SIP Session Initial Protocol
UPD User Profile Database
WAG/PDG WLAN Access Gateway/Packet Data Gateway

應用舉例

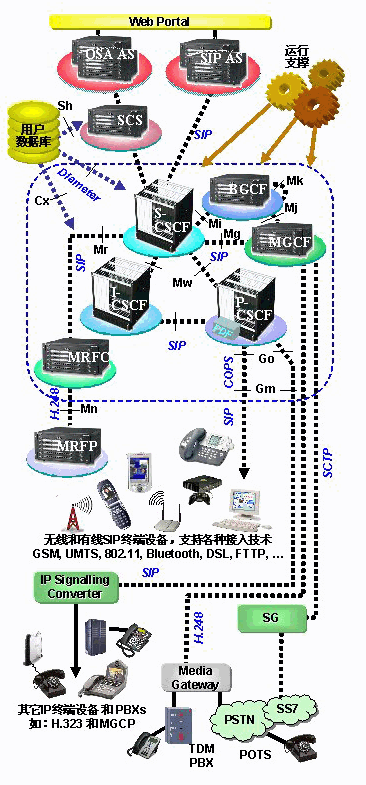

多媒體子系統
　　3G的多媒體系統主要包括CSCF、MGCF、MGW、MRFC、MRFP、BGCF、SCS和AS。它不僅為移動用戶提供基于IP的多媒體業務，還可以向固定用戶提供業務。

　　CSCF管理多媒體會(huì )話并和用戶業務接口。CSCF負責資源分配，會(huì )話狀態和用戶業務的次序，查詢用戶鑒權和業務數據并執行會(huì )話處理任務。CSCF可分為P-CSCF, 和歸屬網絡(luò )CSCF。P-CSCF是用戶在IMS中的第一個聯系點，是歸屬網絡(luò )CSCF的代理。為了實現負荷分擔，隱藏內部網絡(luò )結構或分配盡量靠近用戶的S-CSCF，在歸屬網絡(luò )中的CSCF可進一步分為I-CSCF和S-CSCF。 I-CSCF是網絡(luò )的入口，負責分配為用戶服務的S-CSCF，而S-CSCF是實際處理會(huì )話狀態的設備。

　　MGCF通過標準接口提供控制媒體網關的能力。它控制媒體信道連接控制的呼叫狀態，資源的分配和解除以及資源的變更。

　　MGW是為承載話務提供分組交換網絡(luò )和電路交換網絡(luò )間的接口。

　　MRFC控制媒體流資源的分配、解除和變更，解釋來自應用服務器和S-CSCF的信息并控制對應的MRFP。MRFP控制分組承載接口，混合進入的多路媒體流，處理語音編碼轉換、語音識別、媒體分析等媒體流，管理會(huì )議共享資源的接入。

　　AS包括SIP AS、OSA AS和UMTS環境中基于CAMEL的IMS-SSF。它們被放在歸宿或第三方網絡(luò )中，向用戶提供增值IP多媒體業務。AS為組合的分布結構。所有的AS可以放在一個主機中，一個AS可以放在一群主機中。SIP AS直接與網絡(luò )設備接口并提供業務內容和業務控制。OSA AS通過OSA SCS提供的OSA API與網絡(luò )設備接口。這類AS可以不依賴于下面的網絡(luò )技術，使用開放標準的API來提供所有的應用。

　　BGCF為了把呼叫接到PSTN，它選擇向PSTN出口的網絡(luò )并在該網絡(luò )中選擇MGCF。BGCF和MGCF可以在任何歸屬、拜訪和第三方的網絡(luò )中。

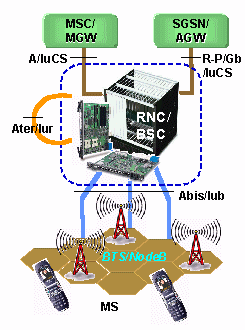

無線接入系統

　　RNC和BSC分別提供一個或多個NodeB和BTS的控制和管理功能。它們主要負責無線資源管理和移動性管理功能，其中包括無線鏈路的分配、建立與釋放，無線小區和基站間的切換。它們還完成系統信息廣播、無線信道控制，語音和數據業務的用戶數據傳輸和接入控制等功能。NodeB和BTS是3G系統的基站（即無線收發信機），支持WCDMA/TD-SCDMA和CDMA2000。它們包括無線收發信機和基帶處理部件，主要完成空中接口物理層協議的處理。它的主要功能是擴頻、調制、信道編碼及解擴、解調、信道解碼，還包括基帶信號和射頻信號的相互轉換等功能。

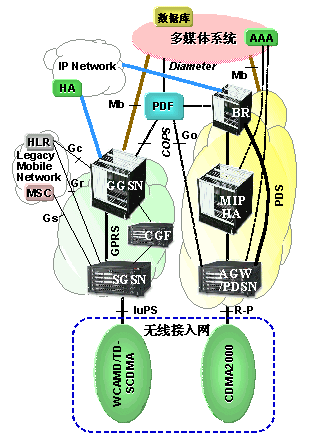

分組數據系統
　　3G的分組網絡(luò )分為3GPP的通用分組無線業務（GPRS）和3GPP2的分組數據子系統（PDS）。前者主要由SGSN和GGSN組成，后者主要由AGW、BR和HA組成。

　　GPRS為分組業務提供無線系統和固定網絡(luò )之間的接口。它主要完成網絡(luò )接入控制、分組選路和傳輸、移動性管理、QoS管理和策略執行等功能。SGSN是為移動終端服務的節點，它保持移動終端位置的軌跡并完成安全和接入控制功能。GGSN與SGSN間使用隧道連接。

　　PDS采用MIP技術，是支持多媒體的和傳統的移動數據業務的網絡(luò )。AGW包括PDSN以及其他一些所需要的功能，提供了對各種接入網絡(luò )的公共接口。它提供移動IP登記和鑒權，支持外部代理（FA）和分組數據傳輸，切換、AAA客戶端、QoS管理和策略執行等功能。歸屬代理（HA）主要完成用戶當前附著點的登記和用戶IP包的前轉兩大功能。

　　邊界路由器（BR）將3G的IP核心網絡(luò )與其他業務提供商、企業網絡(luò )或互聯網等對等網絡(luò )相互連接。它完成IP包的選路、外部網關路由協議等功能并對進出流量進行策略控制。

　　PDF是為基于業務的IP承載資源本地控制實現策略判決點功能。PDF按照從P-CSCF獲得的資源分配信息進行策略判決，提供自己網絡(luò )中資源的管理。

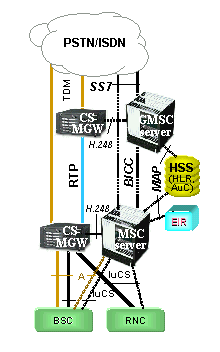

電路交換系統
　　移動交換中心（MSC）MSC負責它所管轄范圍內的交換和信令，除了常規的固定交換機功能，它還完成位置登記、切換等移動特有的功能。MSC可以軟交換的方式來實現，分為兩部分，一部分為MSC服務器，另一部分為媒體網關。MSC 服務器專門處理信令和控制，主要完成呼叫控制和移動控制功能。媒體網關處理用戶數據，終結來自交換型電路網絡(luò )的承載信道和來自分組網絡(luò )的媒體流并進行媒體的轉換，提供承載控制、編譯碼、回聲消除、會(huì )議橋等功能。兩者合起來完成MSC的全部功能。網關MSC(GMSC)是兩個網絡(luò )間專門用于查詢被叫移動終端位置并完成選路功能的MSC。

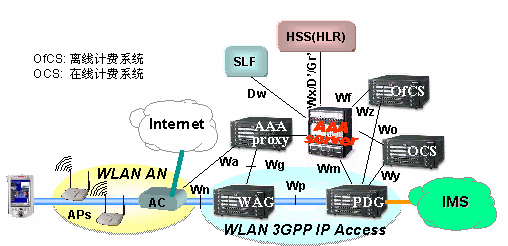

3G和WLAN互通系統
　　WLAN接入網關（WAG）位于WLAN和3GPP網絡(luò )之間。在用戶漫游的情況下，它位于3GPP的拜訪網絡(luò )中。它為WLAN和3GPP網絡(luò )間的數據流提供過濾、管制和計費功能。

　　分組數據網關（PDG）提供WLAN用戶到分組交換網絡(luò )的接入。在接入歸宿網絡(luò )時它位于歸屬網絡(luò )，在接入本地網絡(luò )時它位于拜訪網絡(luò )。AAA Proxy位于拜訪網絡(luò )之中。它完成AAA的代理和過濾功能，用于WLAN用戶設備接入和業務的鑒權和授權。

其他子系統
　　3G移動通信系統中還包括：含HLR和AuC的功能的歸宿用戶服務器（HSS）、可選的獨立信令網關（SGW）、簽約位置器（SLF）、定位服務子系統、智能業務子系統等。

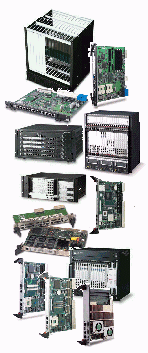

產品選型
　　凌華提供從aTCA、PICMG 2.16到cPCI各系列的系統、板卡和解決方案，適合3G移動通信系統無線接入，電路、分組及多媒體承載和控制、應用和業務、數據中心等不同層次的需求。

aTCA系列包括系統、處理機板、交換板等產品，如
TCA-8506 5U 5槽系統、
aTCA-8014 10U 14槽系統，
aTCA-6890雙Nocona 800MHz處理器板
aTCA-3120交換板

PICMG 2.16系統平臺

PICMG 2.16高性能處理器板包括

cPCI-6840 1.6GHz Pentium? M 處理器，提供千兆以太網口，PMC插槽；
cPCI-6820/10 雙 Intel LV Tualatin處理器，最大支持2GB SDRAM，提供2個千兆網口、PMC插槽；

cPCI-6830

cPCI-6765A

網絡(luò )處理器板 cPCI-6240，基于Intel IXP2400，最大支持512MB SDRAM，4MB QDR SRAM，16MB FLASH。配合使用凌華的OC3或OC12接口模塊PMC8500系列，為SONET ATM 或POS到IP的轉換提供了理想的解決方案。

凌華科技公司供稿 CTI論壇編輯
