基于cPCI 2.16 標準的開放式模塊化的網絡(luò )安全業務處理平臺

2005/09/20

概述

　　面對現今融合通訊的大潮,國際PICMG標準化組織推出的CompactPCI2.16規范為廣大應用提供了一個開放式的模塊化的硬件綜合平臺.巨大地推動了網絡(luò )通訊設備產業化大工業化的發展.憑借與這種平臺,用戶在獲得高可靠性,高可用度的同時,可快速的推出特有的核心業務應用.現今,全球核心網絡(luò )設備提供商們已經或逐步地把自己新近開發或正在開發的設備構筑在PICMG標準平臺之上。

　　網絡(luò )數據通訊中,網絡(luò )安全日益成為網絡(luò )中的熱門話題, 隨著網絡(luò )用戶數目的急劇膨脹,網路流量的迅速增大,應運而生的對網絡(luò )安全硬件設備的需求也日益提高,不僅要保持對不斷提高的高吞吐量數據帶寬接入的兼容性,而且要滿足靈活的業務配置需求,同時還要提供良好的用戶界面友好性和高可用度和高可靠性.傳統私規形式的硬件構架結構,強調單板單系統應用,如ASIC,NP形式的防火墻應用.本文介紹的是基于PICMG開放式,模塊化的硬件標準網絡(luò )安全硬件平臺是基于可伸縮的系統級應用考慮的。

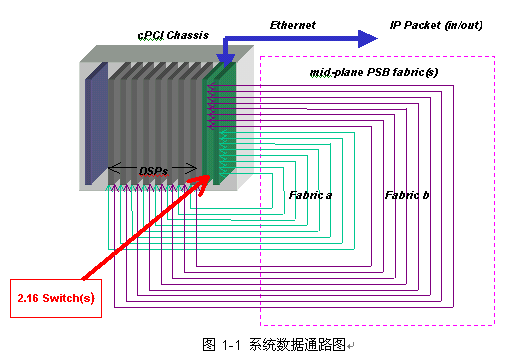

PICMG2.16系統數據通路

　　如圖所示，標準的雙星形的CompactPCI2.16平臺在Fabric交換槽位上的實現以太網交換轉發功能的單板常規有1-2個千兆級聯口和24個10/100/1000M交換口,其中19個通過背板與Node節點槽位上的單板進行通訊;其余5個一般通過后I/O口引出。標準的雙星形的CompactPCI2.16平臺在Node節點槽位上一般有兩個10/100/1000M分別與兩個Fabric交換槽位相聯。

實現原理
　　CompactPCI2.16實現了嵌入式以太局域網絡(luò ),其先天具有的高可用度、高可靠性和良好的可維護性、可擴容性成為網絡(luò )數據集中平臺的良好架構，加之其特有的單雙星形網絡(luò )拓撲結構,為網絡(luò )安全應用提供了良好的拓撲承載架構。

　　單星形可實現基本網絡(luò )數據報文策略分流過濾,雙星在單星基礎之上可實現網絡(luò )連接通路硬件備份[需要結合HA實現].

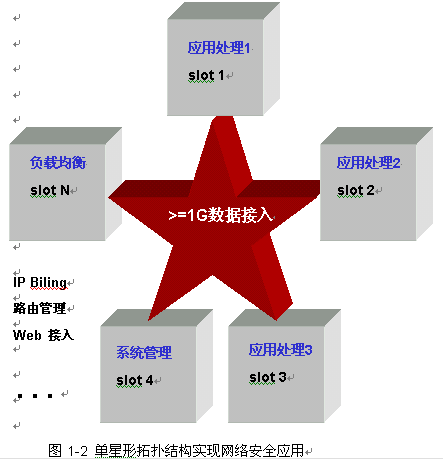

　　單星形拓撲結構實現網絡(luò )安全應用如下圖所示:

由上圖所示:

處于Fabric[交換]槽位的單板實現大容量數據接入處理:

　　基本數據交換機業務
　　根據應用完成初級層面的數據流分類
　　依據業務處理流程和CompactPCI2.16物理拓撲結構完成數據轉發
　　…

處于Node[節點]槽位的單板根據特定應用要求實現用戶業務處理,如:

VPN: 加密算法
內容過濾: 高層數據報文過濾
Firewall IDS: 數據報文規則匹配
　　平臺管理
　　Web接入
　　IP billing
　　高層應用負載均衡

凌華模塊化硬件平臺解決方案
　　承載網絡(luò )安全應用的PICMG2.16標準硬件平臺可分為兩種架構,一種是小容量的單星形的平臺,另一種是大容量的雙星形的平臺。下面以單星形的cPSB-880闡述系統實現:

cPSB-880符合的CompactPCI的標準：
　　PICMG 2.0 Core CompactPCI Spec Rev. 3.0
　　PICMG 2.1 Hot Swap Spec
　　PICMG 2.9 System Management
　　PICMG 2.10 Keying
　　PICMG 2.11 Power Interface
　　PICMG 2.16 PSB (Packet Switching Backplane)

cPSB-880構架的模塊化硬軟件體系結構

實現網絡(luò )安全應用的cPSB-880由兩大部分組成:

高可用度的cPSB-880硬件承載平臺

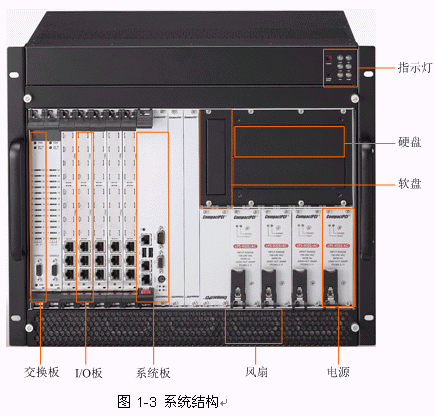

　　cPSB-880系統為支持6U板卡的機箱，可直接放置在標準機架上。機箱內除背板和電源板外，可插入兩塊交換板、五塊I/O板、一塊系統板（用于PCI主控）、四個電源模塊、兩顆硬盤、一個軟盤以及十個風扇（機箱上下部位各五個風扇）。另外，系統還提供狀態指示燈，方便用戶監控系統狀態。

cPSB-880所容納的CompactPCI應用單板：
　　交換板,I/O板,系統板

模塊化業務組成實現

系統管理模塊
　　由硬件平臺管理模塊、本地系統管理模塊和遠端管理模塊三部分組成

硬件平臺管理模塊
　　由cPSB-880的機箱管理模塊---CMM實現完整硬件平臺的監控管理,實現本機硬件的狀態在線監測和實時告警

本地系統管理模塊
　　由cPSB-880所容納的1個或多個X86計算刀片實現硬軟件結合的本地管理,并提供管理界面和遠程接口.軟件操作系統根據用戶需求選定;
硬件管理是通過網口與機箱管理模塊---CMM進行通訊以獲得實時硬件狀態.
軟件管理是通過網口與系統內所有相關刀片上運行的應用程序進行信息交換.

遠程管理
　　遠程管理終端通過網絡(luò )與本地管理模塊或者和機箱管理模塊---CMM直接發送信息交互.完成系統的遠程監控

業務處理模塊
　　分為數據接入模塊和應用處理模塊

數據接入模塊
　　主要完成2,3層的以太網數據的策略性過濾和轉發(少數時候可實現4-7層過濾轉發). 數據接入模塊主要由NP單板實現或雙Xeon X86單板實現.

應用處理模塊
　　主要完成高層數據處理，各種網絡(luò )安全應用,如VPN中的加解密,內容過濾中的模式匹配等等.

典型業務構建

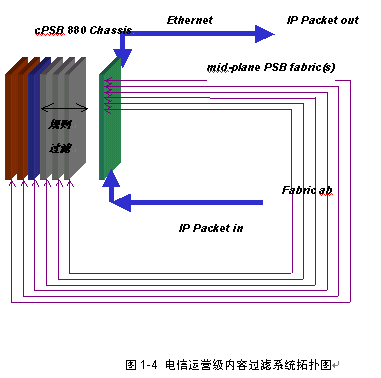

　　下面以電信運營級內容過濾系統和千兆VPN闡述典型業務構建電信運營級內容過濾系統。

　　處于Fabric交換槽位的NP單板(綠色) 實現初級的過濾掃描和轉發.接口配置:兩個uplink千兆口完成數據報文的接收轉發,6個2.16千兆通路實現和其他功能處理模塊的數據交互。

　　處于Node槽位的X86單板有三種功能類型:1)過濾單板(灰色)-實現高層過濾;2)日志單板(棕色)-實現日志記錄;3)管理單板(藍色)-實現系統管理和路由管理;其接口統一配置為1個2.16千兆口和其他系統模塊進行數據交互,1個千兆口直連外網段。

拓撲圖如下：

槽位號	功能模塊	cPCI承載單板	連接通路(10/100M/1000M)
1	低層規則過濾和轉發	NP1200/2400單板	1: 連接外網 3*2.16: 連接高層過濾模塊
2	未用	---	---
3	高層規則過濾	X86 PIII/PIV 單板	1*2.16: 連接轉發模塊 1: 連接外網段
4	高層規則過濾	X86 PIII/PIV 單板	1*2.16: 連接轉發模塊 1: 連接外網段
5	高層規則過濾	X86 PIII/PIV 單板	1*2.16: 連接轉發模塊 1: 連接外網段
6	主日志服務器	X86 雙xeon單板	1*2.16: 連接轉發模塊 1: 連接外網段
7	備份日志服務器	X86 雙xeon單板	1*2.16: 連接轉發模塊 1: 連接外網段
8	路由管理系統管理	X86 PIII/PIV 單板	1*2.16: 連接轉發模塊 1: 連接外網段

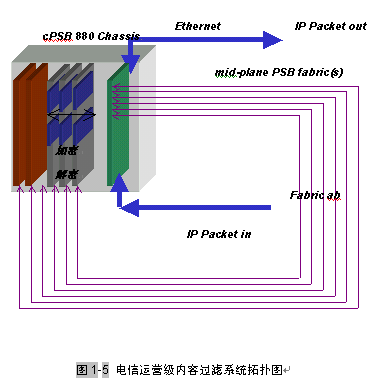

千兆VPN

　　處于Fabric槽位的NP單板(綠色) 實現初級的過濾掃描和轉發.接口配置:兩個uplink千兆口完成數據報文的接收轉發,3個2.16千兆通路實現和其他功能處理模塊的數據交互。

處于Node槽位的X86單板有兩種:
　　1) 加解密單板(灰色)-實現明文和密文之間的轉換；
　　2)管理單板(棕色)-實現系統管理和密匙周期，更新其接口統一配置為1個2.16千兆口和其轉發模塊進行數據交互；

　　承載在Node槽位X86單板上的PMC加密模塊(藍色)通過PMC和承載板協同工作共同完成加解密工作。

拓撲圖如下:

槽位號	功能模塊	cPCI承載單板	連接通路(10/100M/1000M)
1	低層規則過濾和轉發	NP1200/2400單板	1: 連接外網 32.16: 連接加解密模塊 22.16: 連接管理模塊
2	未用	---	---
3	加解密高層規則過濾	X86 PIII/PIV 單板	1*2.16: 連接轉發模塊
4	加解密高層規則過濾	X86 PIII/PIV 單板	1*2.16: 連接轉發模塊
5	加解密高層規則過濾	X86 PIII/PIV 單板	1*2.16: 連接轉發模塊
6	密匙更新、系統管理	X86 PIII/PIV 單板	1*2.16: 連接轉發模塊
7	密匙更新、系統管理	X86 PIII/PIV 單板	1*2.16: 連接轉發模塊
8	未用	---	---

前景展望

　　PICMG2.16標準化平臺架構網絡(luò )安全應用,在業界已經在VPN,IDS,IP-Billing,內容過濾等領域得到實際應用,隨著基于PICMG2.16架構的網絡(luò )處理器單板不斷涌現,對數據接入和處理更加游刃有余,基于標準化模塊化構架的網絡(luò )安全平臺必定會(huì )在日后的網安領域大顯身手。

　　為了解決更大容量的數據流量處理,PICMG標準化組織業已推出了針對高端電信網絡(luò )應用的硬件體系標準PICMG3.0系列標準,也就是業界俗稱的aTCA.此種構架在背板上可承載2T以上的數據帶寬,極大地解決了高端電信網絡(luò )應用的數據瓶頸問題.這也為日后的中高端網絡(luò )安全設備奠定了產業化的平臺體系。

凌華科技公司供稿 CTI論壇編輯
