ATCA機箱技術之探討
凌華科技機構研發部 方志亮 2004/09/02

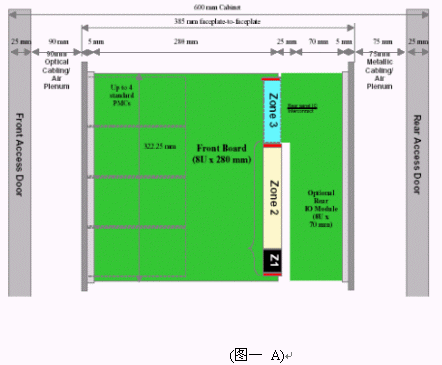

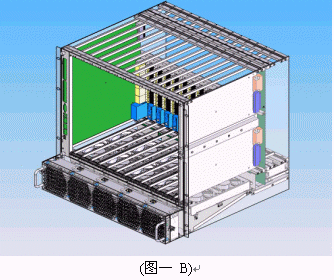

我們可以看到當今市面上已有相關的零件商或系統商開發出14U或13U,12U的ATCA機箱。就ATCA機箱的型式來說可以分為直立型插卡與橫向型插卡兩種類型。直立式插卡機箱的標準為14槽(參考圖一B)，而橫向型機箱因受限于機箱高度，所以視其高度決定槽數的多少。 ATCA的架構主要包括以下部分：正面插槽，RTM，PEM，背板，CMMs，散熱系統。(參考圖一與圖二)

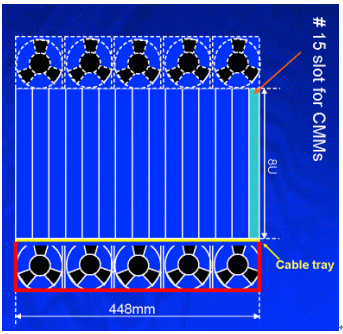

(圖二)
另外在機架內的放置空間上，42U的標準機架里可以放3臺12~14U機箱,若將機箱降至10U則可以放置4臺，這樣可以增加整體空間的利用率，所以有了10U機箱的設計需求。在各種不同高度的機箱設計中，風扇散熱系統的放置位置、方式與總散熱效能能夠達到200*14=2800W，將會(huì )是ATCA機箱設計所要考慮的最重要因素之一，尤其是在10U的機箱設計上。
機箱散熱系統可以分為3種設計方式：

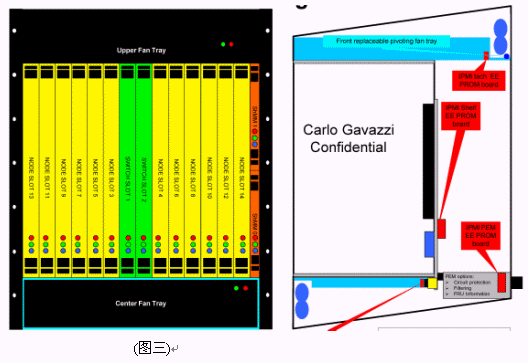

1. 具有前方進氣風扇與后方排氣風扇的組合散熱系統. (參考圖三)

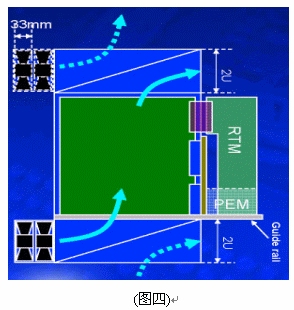

2. 只有前方進氣風扇的散熱系統. (參考圖四)

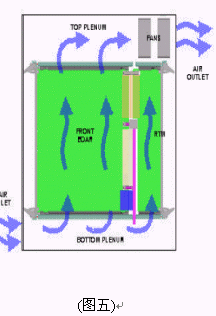

3. 只有后方排氣風扇的散熱系統. (參考圖五)
凌華科技公司供稿
