無源背板的結構
Jeff Munch 2003/11/28
基于x86結構的計算機在工業和計算機電話集成（CTI）市場中的盛行引發了對基于無源底板的系統的需要。雖然以母板為基礎的計算機已經對這些市場造成了一定程度的沖擊，但這種結構的局限性阻止了廣泛的采用。無源底板處理不是新的想法。PCI工業計算機制造商協會(huì )（PICMG）在1994年五月成立的目的就是定義PCI/ISA無源底板和CPU卡接口規范。當臨近基于PICMG無源底板計算機結構的十周年慶之際，我們發現為了滿足市場不斷變化的需要這個標準已經進化了。
圖1：ADLINK NuPro-842 PICMG 1.0 單板機
工業和計算機電話集成市場從ISA的I/O卡向PCI進展很慢。結果，PCI-ISA規范今天仍然在使用。在2002年，PICMG制定了一個PICMG
1.0 PCI-ISA規范的全PCI版本，它包括了PCI-X支持。這個新規范是PICMG 1.2嵌入式PCI-X規范。該規范保持了與PICMG
PCI-ISA規范相同的物理尺寸，但用第二條PCI總線取代了ISA總線。另外，PICMG 1.2 增加了PCI-X協議的支持。板子支持ATX類型的電源連接器可向高性能的處理器供電。該規范還為CPU插卡定了個新名字，系統主板（SHB）。SHB為底板插槽提供時鐘和仲裁。SHB可以是全長的，也可以是半長的，并能支持一或二個PCI接口。一個ePCI-X
SHB的例子如下所示。
圖2：ADLINK NuPro-900 PICMG 1.2 系統主板

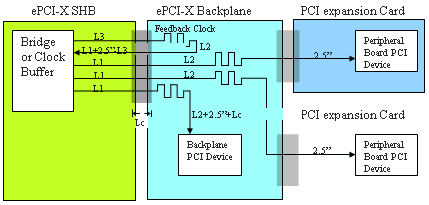

由于加了PCI-X，底板上的時鐘的長度就成為關鍵了。規范的作者要定義應能與各種底板互操作的SHB。這挑戰是在SHB上的PCI-X接口需要一個具有相等于底板上時鐘走線長度延時的反饋時鐘。這反饋時鐘是在底板上并且它的長度是以從SHB插槽到PCI插板插槽的時鐘的長度為基礎的。在下面畫的圖中，從橋到三個目的地中任何一個的時鐘距離是相同長度的。
PICMG 1.2 的時鐘布線
無源底板同它確定的主流市場一起發展。PCI工業計算機制造商協會(huì )的建立定義了工業PCI/ISA PCI無源底板和CPU卡的接口規范。規范PICMG
1.0 在1994年發布的。PCI/ISA無源底板規范后來用PICMG 1.2 嵌入式PCI-X來補充了。PICMG 1.2規范去除了ISA連接，加入了第二組PCI連接以及為高性能處理機加了一個ATX類型的電源連接器。無源底板結構繼續會(huì )在最小化停機時間為重的應用中受到歡迎。
凌華科技公司供稿 CTI論壇編輯
