IP錄音鏡像端口和Ai-Logix高阻接線盒的比較分析
趙勁松 2009/09/21
隨著VoIP語音通話的普及，VoIP的錄音方案逐漸增多，在Ai-Logix沒有推出TX100/TX1000高阻盒的時候，鏡像端口是VoIP錄音的唯一方法。但是鏡像端口的局限性，使得它不能滿足全部的VoIP錄音需求，在Ai-Logix專用VoIP錄音系列產品推出后，專業VoIP錄音市場的技術得到了全面提升。本文將對鏡像端口和高阻接線盒進行對比，便于選擇適合的VoIP錄音方案。
什么是端口鏡像?
把交換機一個或多個端口的數據鏡像到一個或多個端口的方法，通常我們也叫做鏡像端口。它通常為了部署 IDS 產品，監聽網絡流量，部署網絡分析儀，但是在目前廣泛采用的交換網絡中，監聽所有流量有相當大的困難。
端口鏡像的名稱很多，常見如Port Mirroring，Monitoring Port，Spanning Port，Link Mode
port ，SPAN port，SPAN 通常指 Switch Port Analyzer。
配置鏡像端口時，最好只接收數據而不向網絡發送數據，這是受一些廠商的產品功能控制的，不同的產品特性可能也不一樣。鏡像端口的速率必須要高于所測試的端口流量，否則超出的流量就會丟被棄掉。不同的產品鏡像端口配置也不一樣，越是大容量的網絡產品，配置越復雜。
Ai-Logix TX100/1000搭線盒主要特點:
- 兩個監聽端口連接監聽網絡，另兩個端口為隔離狀態，隔離端口只能轉發數據。
- 自適應10/100/1000網速。
- 提供簡易的VLAN過濾，通過開關設定需要轉發的VLAN ID數據。
- 數據混合模式時，兩個隔離端口轉發相同的數據，否則可以轉發單向數據，減少單網絡端口的數據量。
- 無電源模式時，監聽端口可正常工作，有電源模式時隔離端口工作，并提供冗余雙電源。
TX100/1000搭線盒和鏡像端口比較而言，它提供更靈活的鏡像端口，避免繁瑣的配置。可以高阻并接在網線上，提供鏡像端口；也可以配合鏡像端口使用，將已有的鏡像端口分流到二個或者三個接收設備上，并且可以通過監聽端口，串聯多個搭線盒，實現更多的分流。

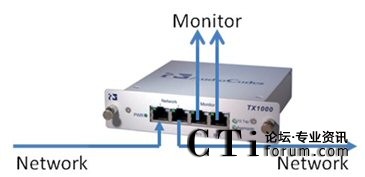

圖:高阻并線連接

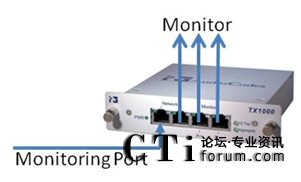

圖:分流連接

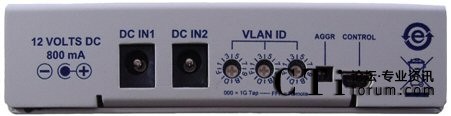

對于鏡像端口的速率，必須要高于所測試的端口總流量問題，TX100/TX1000搭線盒通過VLAN ID過濾監聽數據；下圖是它的配置背板：

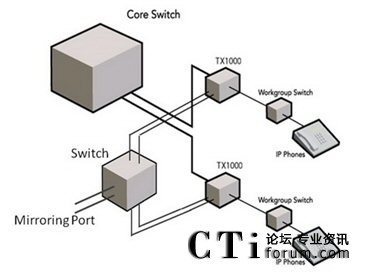

當搭線盒并接于主干網絡，監聽端口數據流量過大時，可以為VoIP數據設置VLAN，然后使用VLAN ID抽取數據，減少流量，實現高速監聽端口和低速監聽設備連接。使用多個搭線盒采集多個網絡的數據時，可能產生大量的匯合數據，同樣可以通過VLAN降低采集數據量，輔助鏡像端口工作得更好，下圖是多采集點示意圖：
監聽端口的VoIP錄音，不同廠商配置是不一樣的，網絡設備的容量越大，配置越復雜。Ai-Logix TX100/1000搭線盒可以簡化配置的同時，適應更多網絡結構，非混合模式產生的單向數據流，還可以配合專為大容量設計的，多監聽端口錄音設備。所以TX100/1000搭線盒可以為VoIP錄音提供更完整的解決方案。
CTI論壇編輯
