H-Mix 高清混合矩陣的體育場館的應用
2010/11/23
改革開放以來，中國體育產業從無到有逐步發展，競賽表演業日益活躍，具有中國特色的籃球、排球、乒乓球等國內聯賽已經具備了一定的規模，大型綜合性運動會(huì )的市場開發取得了良好的效益，品牌賽事引人注目，體育產業成為城市經濟乃至國民經濟的一個新的增長點，體育場館對于增加經濟收入起到了巨大的作用。目前，我國已有體育場館60多萬個，隨著體育經濟的比重不斷攀升，體育場館數量每年還在以一定的比例迅速增長。北京奧運會(huì )的成功承辦、廣州亞運會(huì )的高質量召開等給體育場館的發展提供了成功的向導和巨大的發展空間。體育場館的建設越來越人性化、智能化。
體育場館中最引人注目的就是大屏幕顯示——各式各樣的視頻特技、五花八門的大屏幕顯示讓人們體驗高清視頻的動態效果和高科技帶來的視覺盛宴。那么，體育場館的視頻系統是如何建設的呢？在體育場館視頻建設中的困難在那里呢？如何解決此問題呢？下面就簡單介紹一下。
體育場館視頻系統建設一般由四部分組成：視頻源、矩陣、各種轉換設備輸入輸出設備及其線纜、顯示設備。體育場館的視頻源設備一般為高清、標清攝像機、視頻播放器、特技服務器、非線編輯電腦等；矩陣則根據輸入輸出設備采用的接口進行設計，一般有HDMI\DVI\HDSDI\VGA\RGB\CVBS等，根據具體需求進行選擇。同時為了兼容各種分辨率和視頻信號格式還需要根據實際情況配置各種轉換器；由于各種視頻信號的傳輸距離不同需要配置各種輸入輸出傳輸器、驅動器和相應的線纜；視頻顯示設備主要有LCD拼接、LED大屏幕、DLP拼接、投影機背投拼接、投影機正投拼接等。在體育場館視頻系統設計和實施中主要具有六大難點，第一、視頻信號兼容性問題：體育場館中具有各種視頻源，它們采用的輸入輸出格式不同，分辨率不同、編碼解碼方式不同。例如攝像機：廣播級攝像機輸出一般高清為HDSDI、3GSDI信號，標清為SDI信號；工程機攝像機一般高清為DVI\HDMI\YPbPr，標清攝像機為CVBS復合視頻信號。而特技臺、錄播服務器和非線性編輯電腦都采用DVI、VGA接口。這樣視頻系統必須兼容VASE\CEA\DTV\HDTV等各種格式信號；第二、傳輸距離問題：體育場館攝像機或顯示設備一般都距離機房較遠，而各種格式的信號傳輸距離不等，例如HDMI傳輸僅有15m、DVI為5m、VGA 25m、YPbPr30m，這么短的距離無法滿足體育場館的實際需求；第三、施工難度問題：各種信號不同、距離受限就要采用各種轉換器和輸入輸出設備。這樣就造成布線時要有各種各樣的視頻信號線纜，同時各種信號線都不能夠出現損線、折死線、斷線等，因此施工難度大大增加，工期受到影響；第四、系統測試和維護問題：大量的使用轉換器、驅動器會(huì )造成系統的信號“瓶頸問題”，發生嚴重的信號損失，而且不易發現具體故障點，這樣后續的維護工作非常困難；第五、系統穩定性能差：由于使用的設備過多、故障點多，故障機率就增多，從而出現“牛奶效用”導致系統的穩定性下降，而且容易出現信號干擾、串擾等問題，出現重影，拖尾、噪點、抖動、馬賽克等現象； 第六、成本的增加：包括系統設備成本、實施成本、運營成本。
通過80/20原則仔細分析上述六大問題后會(huì )發現，其實后邊幾個問題的根源都源于問題一和問題二——我們在設計系統中很難統一視頻源和視頻終端設備的輸入接口和視頻格式。因此只要選擇一款設備既能統一視頻輸入輸出格式，又能夠解決傳輸距離問題，體育場館視頻系統設計和實施中主要的難點問題就都迎刃而解。

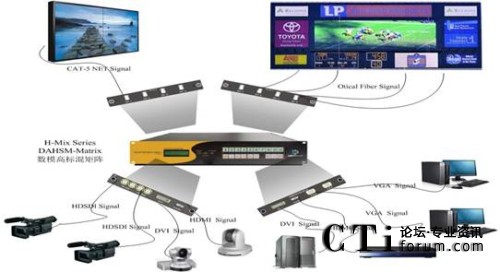

Kensence H-Mix系列產品專門為解決在視頻工程中遇到的諸多問題而設計，將數字視頻信號、模擬視頻信號、高清視頻信號和標清視頻信號混為一體處理成高清720p@60Hz或1080p@60Hz信號的HDMI的高清數字信號通過網絡(luò )傳輸的一款多媒體混合矩陣。Kensence H-Mix采用Silicon Image HDMI v1.3芯片，支持HDMI\DVI\3GSDI\HDSDI\SDI\VGA\YPbPr\CVBS信號的輸入和HDMI\DVI\CAT-5\光纖信號的輸出，可將VESA\CEA\HDTV各種不同分辨率的信號轉換為HDTV的高清視頻分辨率，并且可以通過普通五類雙絞線或多模光線進行高清視頻的傳輸。Kensence H-Mix可以通過網絡(luò )、RS232、IR、軟件、前面板對系統進行控制管理，采用插卡式設計可以任意進行系統組合，方便靈活。模塊化雙電源冗余熱備份功能可以實現7日24小時連續開機，保證系統安全可靠工作。
采用Kensence H-Mix矩陣的體育場館視頻系統由原來的四部分縮短為三部分，節約了大量的轉換器和傳輸器，而且信號傳輸僅采用普通網線就可以滿足需求，減少了系統的故障點，增大了傳輸距離，降低了施工難度，節約了系統設備成本、實施成本和運營成本。
CTI論壇編輯
