艾諾通信MPP多媒體處理平臺

2010/11/26

　　艾諾NetFidelity 系列多媒體處理平臺(Multimedia Processing Platform, MPP)是一款針對3G視頻增值業務、IMS業務和三網融合而創(chuàng )新設計，具備業界領先的音、視頻媒體處理能力的可編程媒體平臺產品。多媒體增值業務開發商可以根據具體多媒體業務需要，通過MPP多媒體平臺開放的標準接口，對該多媒體平臺進行編程，開發出有競爭力的特色化業務。艾諾NetFidelity 系列MPP主要包括NF1800，NF6800，NF9800三大產品，具有如下特點：

　　（1）功能豐富：艾諾MPP多媒體處理平臺支持全面的音頻和視頻Codec，提供音視頻文件錄制和播放、音視頻會(huì )議、音視頻轉碼、DTMF檢測和生成、文字圖片疊加、TTS、ASR、變量音等多媒體功能，并提供基于SIP/MSML的規范且靈活的變成接口，以適應多變的增值業務媒體的編程需要。

　　（2）面向視頻應用：艾諾MPP多媒體處理平臺為視頻而設計，同時集成各種音頻處理能力，產品處理性能和產品架構更加適合下一代的多媒體增值業務應用的需求。

　　（3）集成3G接入和媒體處理：艾諾3G MIG和MPP采用功能板卡的方式來實現，使用統一的平臺，合成為一個產品。這樣，采用同一個產品既可以完成3G接入和信令媒體轉換，又可以完成多媒體增值業務的豐富多樣的媒體處理，大大簡化了方案，節省了成本。

　　（4）容量大、功耗低、占地小：艾諾MPP都采用多核高性能DSP來完成媒體處理，系統容量大。系統滿負荷運行時，最大功耗不超過400W，是真正低碳、綠色、節能的多媒體平臺產品。和業界同等容量的媒體處理產品相比，艾諾MPP媒體處理平臺物理尺寸上采用標準19吋上架機箱，但是高度只相當于業界其他廠家的1/4。從單機架容量來說，艾諾產品密度是其他廠家的3-4倍。

　　（5）可靠性高：艾諾MPP產品完全按照ATCA/MTCA的規范來設計，管理、信令和媒體平面從接口、總線和器件方面完全分開。各種單板均設置冗余備份，功能上實現熱插拔和熱備份。網絡(luò )接口方面，媒體、信令、管理和計費物理接口分離，且每種接口采用雙兩鏈路自動備份，保證高可用性。

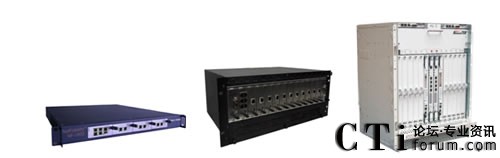

NF1800、NF6800、NF9800正面圖

圖1 NF1800、NF6800、NF9800正面圖
　　板卡介紹

　　艾諾NetFidelity 系列MPP根據不同的應用場景，可以選擇NF1800、NF6800或者NF9800作為產品的硬件平臺，但是所需使用的板卡是相同的。艾諾MPP常用的板卡有三類：主控卡CSA300、媒體處理卡MSA140、流媒體板卡STR200，下面簡單介紹這幾類板卡的主要功能。關于板卡和平臺的詳細具體信息請參照相關具體資料。

　　主控板CSA300

　　CSA300是設備的主控板卡，按照MicroTCA/ATCA標準設計。板上數據平面、控制平面和管理平面分別由不同的處理器處理，實現了業務與管理的分離，保證了單板的可靠性。前面板出口有6個千兆網口，支持自動鏈路備份。單板主要功能包括：

信令處理；

系統控制和管理；

安全管理和NAT轉換；

系統網絡(luò )接入和聚合；

提供系統交換能力。

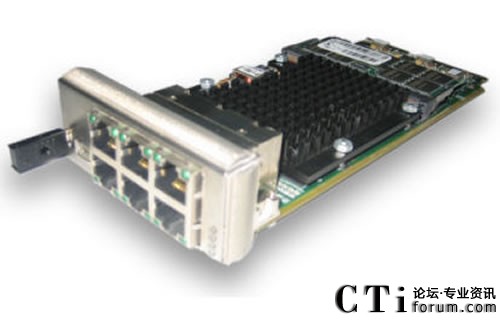

圖2 CSA300板平面圖
　　媒體處理板MSA140

　　MSA140是MPP的一種音視頻媒體處理板，為確保可靠性，該板卡上數據平面、控制平面和管理平面完全分開。前面板出口有1個千兆網口和1個串口，通常僅用于調試。板卡主要功能是在主控卡的控制下完成分配的各類音視頻計算任務，包括:

音視頻編解碼；

音頻會(huì )議混音；

視頻會(huì )議分屏和resize；

DTMF檢測和產生；

文字、圖片和視頻疊加；

ASR和TTS等等。

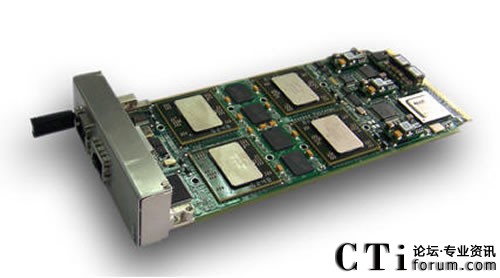

圖3 MSA140板平面圖　　流媒體處理卡STR200

　　STR200同樣采用三個平面分離的設計方式以充分保障單板的高可靠性。該板卡在MPP系統中專門用來提供大容量流媒體播放和錄制能力。板卡前面板提供6個千兆網口，可以分成3對使用，每對兩個網口提供自動鏈路備份能力。其功能主要包括：

執行相關播放和錄制命令；

播放指定音視頻文件；

對指定流進行錄制保存等等。

圖4 STR200板平面圖

　　功能特性

音頻Codec
　　PCMU / PCMA / G729 Annex A&B / G723.1 / G726
　　AMR NB / EVRC A / iLBC / AAC-LC (Encoder only)
音頻功能

音頻標準支持下列編碼之間的任意轉換

支持任意兩種音頻編碼之間的轉換

支持音頻全路混音會(huì )議

支持VAD檢測

支持帶內/帶外DTMF檢測

支持Set & Variable變量音

支持手動和自動音量調節

支持回聲消除、自動噪聲抑制

視頻Codec
　　H263 / H263+ / H264 / MPEG-4 / MJPEG / VP6（Flash）
視頻功能

支持尺寸大小：QCIF、QVGA、CIF、VGA、4CIF、D1、720p

支持幀率：8fps到30fps

支持傳輸速率:30kbps到2Mbps

支持H263 / H263+ / H264 / MPEG-4之間的相互轉換

支持不同尺寸、幀率和碼率之間的相互轉換

支持2/3/4/5+1/7+1/9/16多畫面合成

支持I幀請求和I幀插入

支持音視頻文件播放和錄制

協議支持

支持SIP、RTSP

支持MSML媒體控制協議

支持RTP / RTCP媒體封裝

支持3GPP TS 29.415 NbUP媒體封裝

錄制和播放

存儲方式：NFS、HTTP

文件格式：WAV、3GP、MP4、AVI

可靠性設計

支持交換和主控板卡1+1熱備份

支持網絡(luò )接口自動鏈路備份

電源模塊1＋1備份

所有單板支持熱拔插

支持媒體板卡N+1備份

具有過載保護、擁塞控制能力

支持設備級聯和負載均衡

操作維護管理

基于WEB的配置管理

支持SNMP V2

典型應用

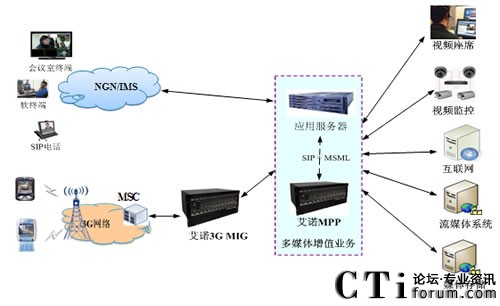

　　艾諾NetFidelity 系列MPP作為一種通用的可編程的音視頻業務處理平臺，可廣泛應用于NGN/ 3G/ IMS等各種網絡(luò )環境，滿足客戶個性化的業務需。艾諾MPP應用于多媒體增值業務中典型組網應用方式如下圖所示：
艾諾MPP應用組網圖
