CG 6565系列產品是搭建經濟型、可擴展和高可靠PCI及CompactPCI電信和視頻應用解決方案的理想系統平臺。CG
6565系列平臺提供多達16路T1/E1 PSTN中繼接口，并擁有高密度DSP處理資源、內置IP功能和高速PowerPC®協處理器，是研制媒體服務器、增強服務平臺和視頻消息服務器等功能強大應用系統的理想選擇。開發商采用Dialogic公司功能豐富和靈活的Natural
AccessTM軟件開發和運行環境，可以在CG 6565系統平臺上快速開發新型PSTN、VoIP和視頻應用解決方案。Dialogic為開發商提供的應用服務包括：FusionTM
VoIP支持服務和Video Access視頻支持服務。
應用系統
- IVR和（或）會議應用引擎，每個CompactPCI插槽最多可支持480路接口
- VoIP網關和IP媒體服務器，每個CompactPCI插槽最多可支持480路接口
- PSTN和（或）IP媒體服務器
- 增強服務平臺
- 無線/IP網關
- VoIP和PSTN電信測試系統
- 高密度語音處理資源（DSP）
- 視頻消息應用，如：視頻信箱服務器
- 無線、交換網絡視頻
性能
媒體處理
- 媒體處理DSP可提供12768 MIPS以上的處理容量
- 低延遲媒體流處理
- A-law或µ-law PCM編碼
- 板卡內置的RTP/RTCP處理
- 在單條線路最多可支持480路擁有回音消除（64 毫秒尾長）功能的接口
接口
- 雙路千兆級以太接口（提供PICMG 2.16連接選項）
- 面向IP媒體服務器應用的經濟型配置
- 0、2、4、8或16路數字PSTN中繼接口
- 軟件可選擇T1/E1（120歐姆）接口類型的PSTN數字中繼
- 在T1/E1接口可提供多達480路分信道的DS0數據流
- 支持所有通用信令協議
- 可支持語音、視頻媒體服務器和網關的開發環境
平臺兼容性
- 支持單塊PCI板卡配置或單插槽6U CompactPCI應用方案。
- 全速H.100/H.110總線采用4096路時隙，可以與其它開放式體系的高容量應用系統中的板卡實現互操作。
- 完全支持PICMG 2.1熱插拔標準
- 功能豐富的Natural Access軟件開發包，其支持的操作系統有：Windows®、Intel®和SPARC® SolarisTM、Linux®。
- 簡便易用的Natural Call ControlTM API應用接口現在可以提供SIP功能
技術說明
CG 6565系列產品體系設計在單塊板卡上集成了PSTN接口、電信協議、全面的IVR功能、全雙工回音消除、語音編碼、傳真處理、會議應用、視頻處理、快速以太接口和數據包協議。這種集成產生了經濟型、可擴展的系統平臺，可以滿足OEM供應商對120路接口以上新一代融合應用解決方案的研制需求。
Natural Access
Dialogic公司的Natural Access開發和運行環境可以支持CG 6565系列產品。Natural Access提供了跨操作系統的一致性API應用接口，因而可以提供真正的應用系統可移植性�；贜atural
Access提供的Natural Call Control應用服務，開發者可以調用單個跨協議的API應用接口，方便、快速的開發可支持多種電信接口的應用系統。Natural
Call Control采用板卡控制處理器對大部分協議進行處理，可以顯著的減輕主機處理器的負荷。Natural Access為NMS公司 的AG
和CG系列板卡提供了統一的開發環境。
Fusion和媒體流體系結構
Natural Access Fusion服務提供對CG 6565系列板卡的支持，可以用于研制基于IP的增強服務應用系統。該開發環境可顯著提高應用開發效率和應用系統性能，而更重要的是，它提供了應用系統的可擴展性。Fusion提供了通用的軟件開發環境，可以用于研制IP電信網關、IP增強服務平臺和無線IP電信及視頻網關。
Fusion提供IP和PSTN終端之間混合通話的功能支持。其支持的應用服務包括：聯合通訊、預付費通話、會議應用等基本應用；以及語音門戶、語音瀏覽器、無線web接入等創新性web應用。
強大的媒體流處理是Natural Access的一項標準應用服務，它提供了媒體信道創建功能，以提供兩個端點間的數據傳輸。其支持的端點類型有：T1/E1、RTP/IP、UDP/IP-T.38傳真，并支持多種基于主機的功能（如：錄制和播放）。媒體流應用服務可以和其它Natural
Access應用服務配合使用，如：Natural Call Control，為PSTN呼叫控制和IVR提供接口。
欲了解有關Natural Access和Fusion的更多詳情，請參閱其相應的產品技術參數表。
高可靠性
CG 6565系列產品提供了千兆級以太接口。它們可以用于接入兩個獨立的子網，也可以用于自動容錯轉移模式，在不中斷當前呼叫處理的前提下，自動的把處理流量轉移到另外一路備用接口。該功能可以有效預防線路和集線器故障。在CompactPCI模型下，這些接口由尾部連接板提供，也可以是主板提供的PICMG
2.16以太接口。

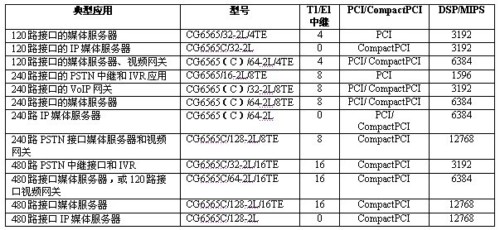

應用配置
注：
- CG 6565硬件支持E1/T1中繼類型的軟件可選配置
- 所有CG 6565板卡都提供支持標準主板和2.16兼容主板的產品類型。
主處理
- PowerPC®微處理器，配置SDRAM和外部高速緩存的高性能RISC處理器
- CG 6565（C）：867 Mhz ，G4 PowerPC
媒體流DSP處理
- 通用接口功能
- 綜合的IVR支持
- 回音消除
- 語音編碼標準：G.711、G.723.1、G.729a/b、G.726、AMR
- 傳真：T.38實時；T.37存儲發送
- 處理器：TI TMS320C5441 主頻 133MHz ，200 kB SRAM
- 容量：
- CG6565：120/240路通用接口
- CG6565C：240/480路通用接口
PSTN回音消除
- e256 ASIC，無DSP負載
- 每路接口最長可支持64毫秒尾長處理
- 基于每路接口的可選擇配置
- 聲學回音消除可以達到18 dB以上
- 雙向自動增益控制
- 擁有專利的加速自適應匯聚技術
- 多種音頻屏蔽功能
- 34 dB以上的回音損耗增強處理
- 擁有專利的智能含糊語音識別技術
- 符合或超過G.164、G.165、G.168(2000)標準
音頻信號處理
- 取樣率：8K 樣本/秒 （電信行業標準）
- 語音壓縮（IVR）：
- 11 kHz，8位/16位線性壓縮（.WAV）；
- 8 kHz，16位線性壓縮（WAV）；
- 64 kbps µ-law或A-law壓縮（ITU-T G.711標準）
- 16、24和32 kbps ADPCM，使用NMS算法和NMS幀格式與比特封裝技術可以得到2倍速的回放
- OKI-compatible ADPCM ，在6 kHz頻率下可提供24 kbps處理；在8 kHz頻率下可提供32 kbps處理，并能提供2倍速的回放
- IMA兼容的ADPCM 32 kbps
- G.726兼容的ADPCM 32 kbps
- MS-GSM
- AMR
- G.723.1
- G.729a
主機接口
- 電氣/物理特性：PCI本地總線標準Rev 2.2 或PCI-X PCI本地總線附錄標準Rev 1.0
- PCI通用擴展板卡：可兼容5.0V和3.3V信令環境
- 總線頻率：100/133 MHz PCI-X總線，或33/66 MHz PCI總線
- 總線類型：32/64位主模式或從模式
- I/O內存映射區：內存映射接口可以支持高效數據塊傳輸
- 地址/中斷：PCI BIOS可以自動配置地址和中斷號（不需要跳線或轉換開關）。
H.100/H.110總線
- DS0數據流和H.100/H.110總線的靈活連接
- 可通過交換接入4096路時隙中的任意一路
- H.100/H.110總線的主時鐘/從時鐘模式（可通過軟件配置）
- H.100/H.110總線的端接法（可支持交換）
PSTN網絡連接
- 短途中繼接口
- PCI數字中繼接口連接器
- 4路中繼：前面板提供2個RJ-45連接頭，每個連接頭支持2路中繼接口
- 8路中繼：帶線纜的MRJ-21連接器
- CompactPCI數字中繼接口連接器
- 8路或16路T1/E1中繼
- 8路或16路中繼：CompactPCI后背轉化模塊（RTM，Real Transition Module）提供1個或2個RJ-21連接頭
參閱PSTN數字中繼技術支持手冊，可以了解其技術參數、標準、協議支持、T1/E1接口、以及音頻生成和檢測等方面的詳細資料。
IP網絡連接
- 物理特性：雙路千兆級以太接口
- PCI：連接板提供RJ-45連接頭
- CompactPCI：主板提供基于RTM或PICMG 2.16的RJ-45連接頭
- 協議：RTP/RTCP、UDP、IP（V4和V6）
