安徽省地稅局網絡(luò )建設實例分析
2002/08/15
安徽地稅廣域骨干網是一個以安徽省地方稅務局為中心，覆蓋全省17個省轄市局，66個縣級局的三級廣域系統專用網絡(luò )。該網絡(luò )通過從電信運營商租用的高速廣域通信線路，將分散在全省的地稅局機關辦公局域網連接起來，骨干網將承擔安徽省地稅系統的所有業務，包括辦公自動化、各地市地稅局地稅征管系統的匯總數據、將來要開展的IP電話、會(huì )議電視應用等；最終目的是建成一個數據、語音、視頻"三網合一"的稅務計算機信息網絡(luò )。

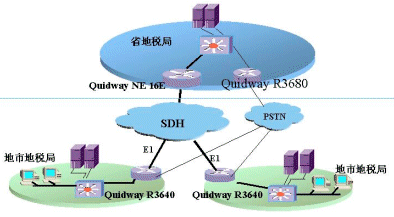

圖 安徽省地稅廣域骨干網組網圖
對于未來網上開展的VOIP和視頻會(huì )議、遠程教學則可以通過在備份路由器備份上插入VOIP語音模塊和在網絡(luò )中增加視頻網關即可以在地稅網絡(luò )中平滑的實現IP電話和視頻業務。
地市中心網絡(luò )的設計
地市地稅局網絡(luò )節點是各地市地稅業務的匯聚、處理的中心，不僅有本地市業務的接入，同時下屬各縣的業務也經過地市中心匯聚到省中心，是承上啟下的關鍵節點，它在業務處理的要求上與省中心有著同樣的要求。因此網絡(luò )設備的處理性能、穩定性等因素決定了地市地稅業務的質量。各地市地稅局的路由器的基本功能如下，一、完成將各地市地稅系統和廣域網接入省地稅廣域骨干網；二、必須留有充足的擴容能力，以便完成各縣地稅局接入；三、可以配置VOIP功能模塊，完成各地市地稅局與省地稅信息中心的VOIP組網；
從以上基本功能可以看出，地市地稅局的路由器必須具有較強的擴容能力， 采用華為公司的終端模塊化路由器Quidway R3640，Quidway
R3640系列路由器是一種高性能的模塊化路由器，有4個模塊化插槽，可以配置各種局域網和廣域網接口模塊，VOIP模塊等，滿足地市級地稅局目前業務的需要，同時也能滿足日后業務的增長帶來的的新的需求。
路由協議的使用則考慮到開放性、拓撲結構的適應性、網絡(luò )的擴展性上和管理和安全上的要求等因素，使用OSPF的路由協議進行全網的路由同時在備份線路上采用了浮動的靜態路由協議，充分保證網絡(luò )的可靠性。
采用OSPF進行組網不但適合目前安徽地稅一期網絡(luò )的建設，而且能夠使得二期的網絡(luò )建設可以和一期平滑的結合，保證整個安徽地稅網絡(luò )的穩定和業務運行的不間斷。
網絡(luò )的可靠性構建
網絡(luò )的構建中，各網絡(luò )之間的互通是最基本的要求，但只有這點對地稅網絡(luò )是遠遠不夠的，網上業務的不可間斷性，對網絡(luò )互聯、運行的可靠性都提出了很高的要求。因此，網絡(luò )的可靠性設計、備份網絡(luò )的建設，就顯得尤為重要。
1）設備的備份：核心骨干網里，各網絡(luò )節點設備都擔負著大量的業務，要進行地稅網絡(luò )的大量的數據傳輸和處理，因此，對這些設備自身的安全性就要有很高的要求。華為Quidway
NetEngine系列核心路由器，關鍵部件，如電源、路由處理板等，都是利用熱插拔、主備份等技術來保障的。設備備份除設備本身的可靠外，還需要設備之間的熱備份，只有這樣，才能避免單點故障的存在。因此在省中心的主用、備用路由器之間使用熱備份路由協議進行設備之間的熱備份，以切實保障及提高網絡(luò )的可靠性。
2）互連線路的備份：地稅網絡(luò )中心利用PSTN撥號備份作為備份手段，華為公司同時還為網絡(luò )提供靈活的備份方案。
3）路由備份：自動選路和迂回，做到當某部分網絡(luò )出現意外而發生通路切換。
這樣通過通過靈活的備份機制及完善的技術，可以充分利用備份線路資源，確保網絡(luò )互聯互通的可靠性。
網絡(luò )的管理
網絡(luò )的規劃、建設中網絡(luò )的管理是不可缺少的一部分，通過網絡(luò )管理軟件能夠使得網絡(luò )管理員通過圖形化的界面，直觀的、簡便的對網絡(luò )進行維護和管理，分析網絡(luò )的使用狀況，對網絡(luò )進行優化，舉例來說，通過對網絡(luò )的流量的統計，可以統計出在一天內、一周內、一個月內甚至一年內的哪一個時段的網絡(luò )的流量最大，從而可以有效的利用網絡(luò )開展多業務，充分利用網絡(luò )資源，比如通過這種數據統計報告可以在網絡(luò )流量的高峰期時段，避開在網上開展視頻會(huì )議或教等需要高帶寬的業務，使得各個業務都能夠得到最優化的運行。華為
Quidview-f為安徽地稅提供了這些有效的管理手段。
安徽省地方稅務局在科技興稅的方針政策下，采用統一規劃、分布實施的有效管理手段為安徽省的經濟建設奠定了良好的基礎，逐步建立起安徽省地方稅務系統內信息交換與共享的高速專用網絡(luò )通道，為安徽省地方稅務系統提供數字化、網絡(luò )化的信息支持，提高安徽省地稅系統的工作效率，最終實現各級地稅部門決策的民主化和科學化。
華為技術公司供稿 CTI論壇編輯
