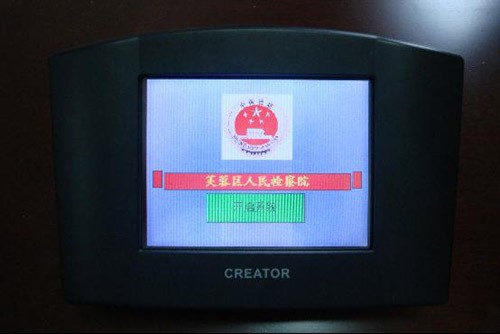

結合該檢察院的具體使用情況，本方案中主要運用CREATOR快捷的DTX-7900C無線畫中畫觸摸屏和ST-6500C作為主要控制終端；配備CREATOR快捷的CR-PGMII可編程中控主機和TOUCH AV作為整個控制系統的核心；使用CREATOR快捷的VGA0808、AV0808矩陣切換器進行音/視頻信號的相互切換；采用CREATOR配備的周邊設備對會(huì )議廳的電力環境進行智能操控。
各系統分析

1、多媒體中央控制系統

　　中央控制系統是多功能會(huì )議系統中眾多設備的神經中樞，集成各種控制接口，可以控制所有的紅外設備和支持RS232,RS485,RS422任意一種協議的設備。采用技術成熟、功能齊全、用途廣泛的CREATOR CR-PGMII中央控制主機與TOUCH AV中央控制主機，操作簡單、可靠性高，更加智能化。內置超大內存，可高速運算復雜的邏輯指令，強大的內置可編程接口，使CR-PGMII可以控制幾乎所有的外設設備（包括第三方）。可實現一鍵發雙代碼等紅外邏輯控制。支持3路CR-NET控制總線，可以擴充達256個網絡(luò )設備。能夠很方便的管理所有設備的輸入/輸出，配合CREATOR DTX-7600, ST-6500C這兩種觸摸屏可以做到信號先預覽，再送投影幕輸出，對系統的操控變得更加簡單容易。該檢察院的串口受控設備主要采用232協議控制的兩臺NEC投影機，采用485協議控制的兩個CR－V1012高速球以及采取同樣控制協議的十五臺液晶升降器，還有通過中控配合會(huì )討系統實現攝像跟蹤功能。

2、A/V系統

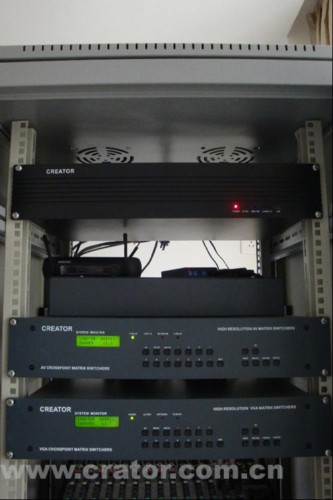

　　A/V系統由AV矩陣、RGB矩陣、計算機、攝像機、DVD、調音臺、話筒、音箱等A/V設備構成。它完成對各種圖文信息的播放功能，實現現場音頻系統配合投影幕投影系統提供優質的視聽效果。并且還可以通過數字錄像機，能夠將整個過程記錄在錄像機中，便于以后的查詢、回顧等。該檢察院通過AV0808和VGA0808這兩個矩陣對兩個會(huì )議廳的視頻輸入輸出設備進行信號的任意選擇與切換，既可以選擇一對一輸出視頻信號，又可以一對多進行視頻信號的切換。

3、擴聲、音響系統

　　本次項目的音響系統采用了最新研發的四系列會(huì )討系統，以其優異的性能滿足會(huì )議、演講、討論等要求，配合調音臺、均衡器，數字抑制反饋器滿足音響和擴音的功能。有關音頻信號可通過調音臺輸出供音箱播放，同時視頻信號輸出至投影機播放。

4、會(huì )議環境控制系統

　　通過強電繼電器，可控制日光燈的開關；控制窗簾的開/合，以符合各種應用需要；控制投影機、A/V設備的電源，實現電源的自動、節能管理。而且還可以更好的保護設備，如系統會(huì )在投影機關機后預留足夠的時間（即延時）給投影機散熱，然后再自動斷開投影機的電源。使得控制起來更加簡便，該檢察院采用了2個電源控制器對會(huì )議廳的電動幕布和電動窗簾進行智能控制，還能實現電源時序器的功能對機柜的設備提供有序通電或斷電。
